北京一台 A8 纯电动车低压 24V 电瓶亏电。

故障诊断

1. 三合一集成式辅助变频器高压输入端是否有高压输入；

2. 三合一集成式辅助变频器 12 针控制接口的小充电机控制电压线电源是否正常；

3. 三合一集成式辅助变频器本身故障；

故障排除

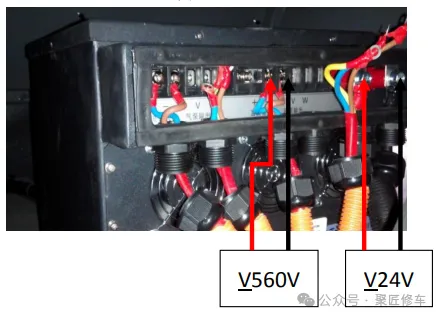

1. 车辆上高压后，（用外接 24v 电瓶跨接该车辆电瓶）用万用表测量辅助变频器高压输入端有 连接线束护套里面 锈迹斑斑，及时清理 即可 560V 直流电压，正常。

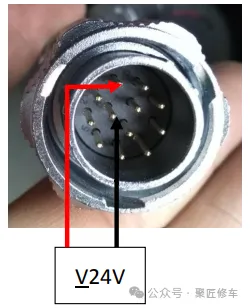

2. 车辆上高压后，（用外接 24v 电瓶跨接该车辆电瓶）用万用表测量和试灯测量集成式辅助变频 器 12 针控制接口的第 3 针和 4 针有 24V 电压，控制电源线正常。


3. 车辆上高压后，用万用表测量集成式辅助变频器的充电输出端电压为 24V 说明充电机没有工 作，（正常值为 27V 左右）更换集成式辅助变频器正常。

故障总结

在判断新能源总成件问题时，先将总成件的外围线路进行仔细检查，确定无误后再对总成件进行更换。
