高精度数显扭力皮带扳手产品说明书

一、产品概述

高精度皮带头数显扭力扳手是专为滤清器更换、管道装配等场景开发的专业力矩工具，集合了数显力矩控制技术与防滑皮带夹持结构，解决了传统扳手打滑、力矩控制不准、适配性差的行业痛点。该产品兼具扭力扳手的精度控制能力与皮带扳手的异形工件夹持能力，可适配圆形滤清器、塑料圆管、薄壁工件等多种易损伤、易打滑的装配场景，同时支持更换不同规格头实现多场景拓展，是汽车维修、管道安装、设备维护等领域的专业级工具。

二、产品核心结构与功能特点

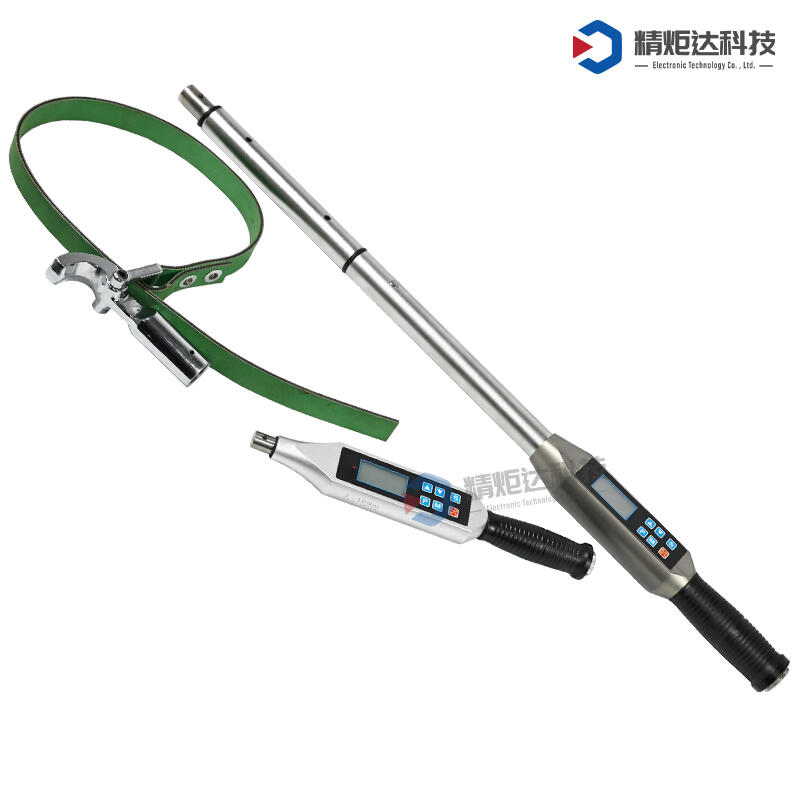

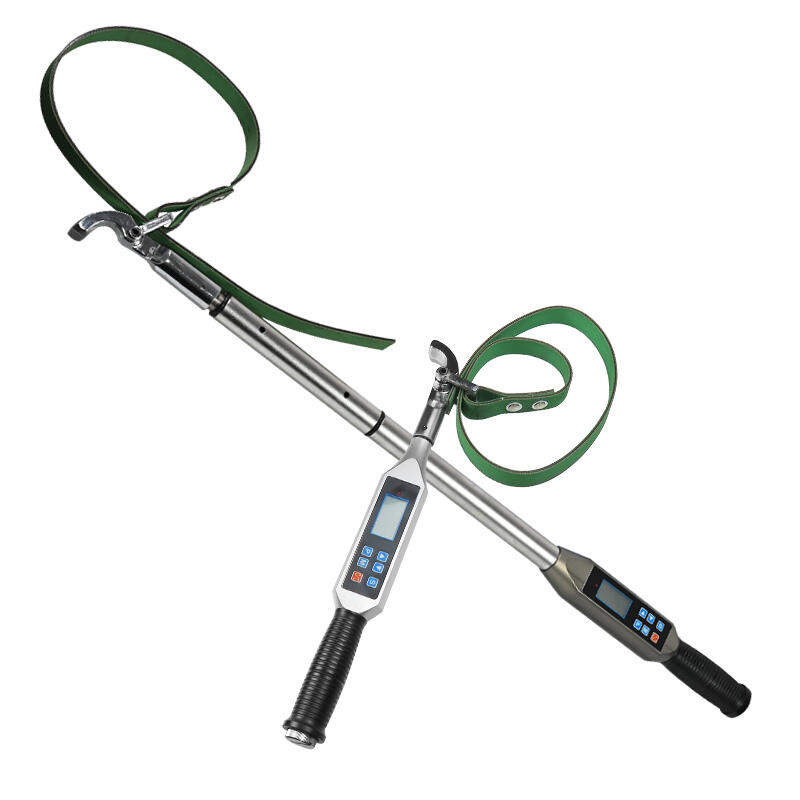

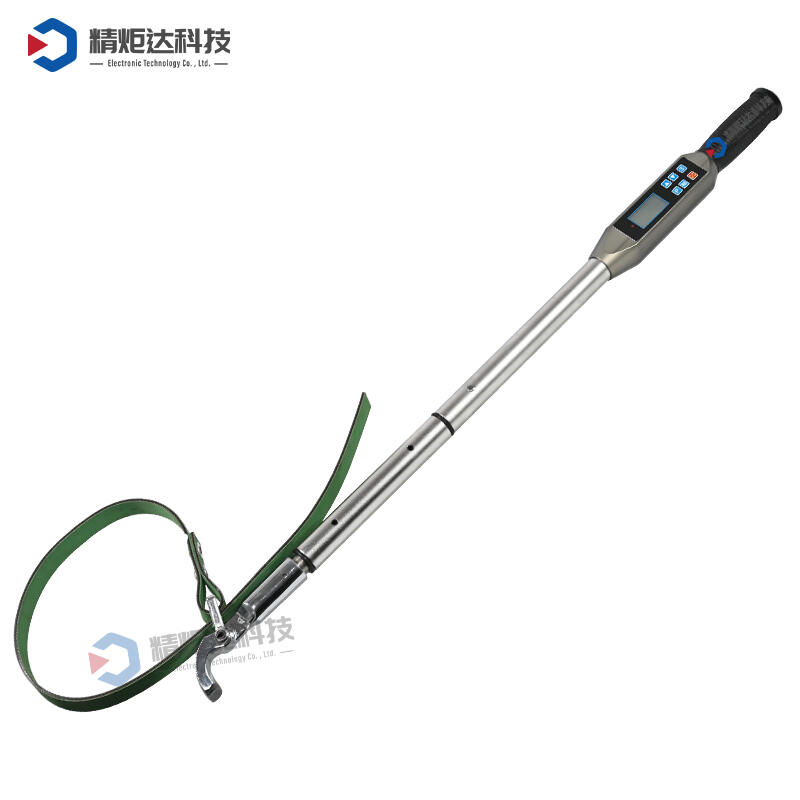

1. 尼龙皮带防滑夹持结构

产品采用高强度尼龙材质制作夹持皮带，相比传统橡胶皮带，尼龙皮带具备更好的耐磨性、抗撕裂性与防滑性能，即使在沾油、沾水的潮湿工况下，依然能够保持足够的静摩擦力，避免夹持圆管、滤清器时出现打滑打转的情况，不会损伤工件表面的镀层或漆面。皮带的张紧结构采用可调节设计，能够适配不同直径的圆形工件，常规适配直径范围覆盖60mm-130mm，可满足市面上绝大多数家用车、商用车滤清器的更换需求，也可适配常见规格的给排水圆管、燃气管道的装配作业。

2. 高精度数显力矩控制系统

产品搭载高精度应变式力矩传感器，力矩测量精度可达±2%FS，远超行业普通扭力扳手±4%FS的精度标准，能够满足对装配力矩有严格要求的作业场景。数显屏幕采用高清LED背光设计，可在光线昏暗的维修车间、地下管道作业空间清晰读取数值，支持牛米（N·m）、英尺磅（ft·lb）、英寸磅（in·lb）三种单位一键切换，满足不同标准的作业要求。产品预置了报警功能，当实际力矩达到预设目标值时，工具会发出声光+震动三重报警提示，避免力矩过小导致松脱、力矩过大导致工件损坏，极大降低了新手操作的失误率。

3. 可换头模块化设计

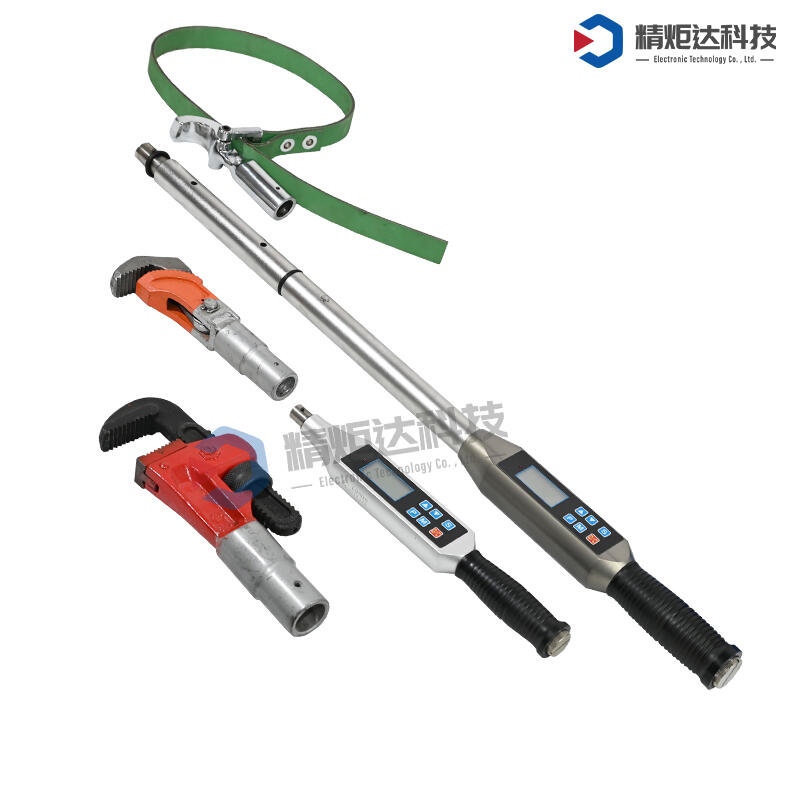

主体手柄采用模块化可换头结构，支持快速更换不同规格的工作头，除标配的尼龙皮带头之外，用户可根据作业需求更换开口头、梅花头、活动头，变身成为普通数显扭力扳手使用，完成螺栓螺母紧固、阀门力矩校准等多种作业，实现“一扳手多用”，降低用户的工具采购成本。换头操作无需额外工具，只需拨动锁止销即可完成头的拆卸与安装，锁紧牢固不晃，不会影响力矩测量精度。

四、适用场景

· 汽车维修保养：乘用车、商用车机油滤清器、燃油滤清器、空气滤清器的更换作业，精准控制紧固力矩，避免过紧导致滤清器外壳变形、漏油，或过松导致松脱漏油。

· 管道安装工程：给排水管道、燃气管道、化工管道中圆形塑料管件、镀锌管件的装配作业，防滑不伤管，可满足管道装配的力矩要求。

· 设备维护保养：各类带圆形滤筒的工业设备（空压机、液压站、净水设备）的滤芯更换作业，保证装配力矩符合设备要求。

· 其他场景：圆形工件的装配、拆卸作业，可根据工件规格调整皮带张紧度，适配多种异形夹持需求。

五、使用方法与注意事项

1. 使用方法

第一步，根据工件直径调整皮带长度，将皮带环绕在滤清器或圆管工件表面，拉紧皮带并锁止张紧结构，确保夹持牢固不松动；第二步，打开工具电源开关，在数显面板上设置目标力矩值，选择对应的力矩单位；第三步，均匀转动扳手手柄施加力矩，当实际力矩达到预设值时，工具会触发声光报警，立即停止施力，完成装配作业；若需要更换工作头，拨动手柄前端的锁止销，拔出原有皮带头，插入需要的工作头后松开锁止销，确认锁紧即可使用。

2. 注意事项

请勿超过工具的最大量程施力，避免损坏内部力矩传感器，影响测量精度；尼龙皮带磨损严重后需及时更换原厂配件，避免打滑影响作业安全；长期不使用时请取出电池，避免电池漏液损坏内部电路；避免工具摔落、撞击，数显模块受剧烈冲击可能影响精度，需要重新校准后方可使用；请勿在易燃易爆环境中充电或更换电池，遵守作业场所安全规范。

六、包装与配件

产品标配：数显扭力扳手主体、尼龙皮带头、工具收纳盒、校准证书、使用说明书；可选配件：不同规格加大皮带、其他规格可换工作头、备用电池。
