RO反渗透膜系统里，硅垢被公认为较难处理、损伤最不可逆的膜污染类型之一。很多工程师发现：一旦硅垢形成，无论怎么清洗，膜性能都回不去了。
为什么硅垢如此“顽固”？本文从聚合动力学、共沉淀效应两个底层原理出发，揭示硅垢不可逆的根本原因，并给出四条可落地的工程防线。
一、硅垢的“不可逆”从何而来？
1.1常规结垢和硅结垢的区别
常规结垢（碳酸钙、硫酸钙）是离子过饱和→结晶析出的物理过程，可逆性较强：酸洗溶解后，膜性能基本恢复。

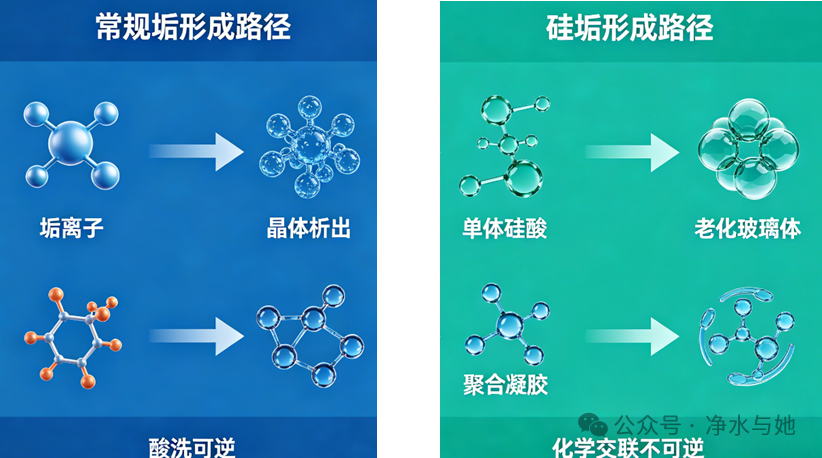

硅垢则完全不同：它不是“结晶”，而是聚合反应。

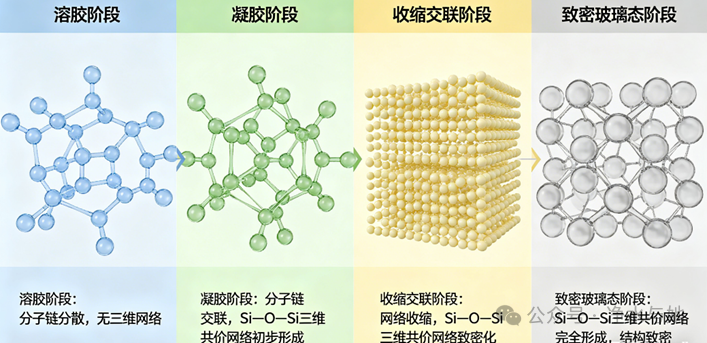

单体硅酸（H₄SiO₄）在过饱和时不会马上变成固体颗粒，而是先发生脱水缩合，形成长链、支化乃至三维网络的无定形硅胶。这个反应一旦越过某个临界点，就会从可逆的物理堆积变成化学交联，最终老化为类似蛋白石、玻璃体的惰性物质。
1.2二氧化硅的溶解度
①低水合致密无定形二氧化硅

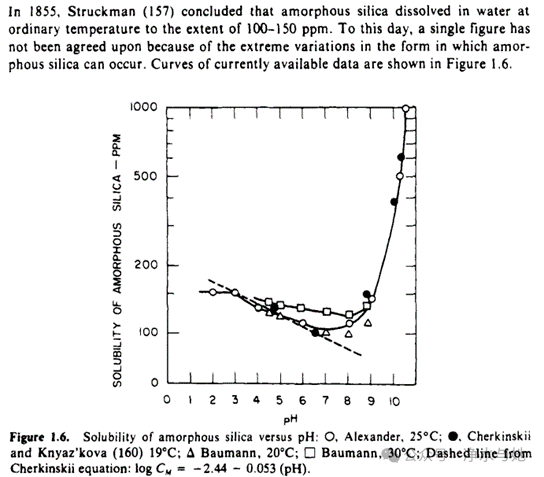

早在 1855 年，施特鲁克曼就得出结论：常温下，无定形二氧化硅在水中的溶解度为 100~150 ppm。
行业公认工程典型饱和溶解度取值为 100~130 mg/L（常温下），25℃下常规设计计算通常取 120 mg/L（SiO₂）；
② 高水合SiO2⋅2.5H2O

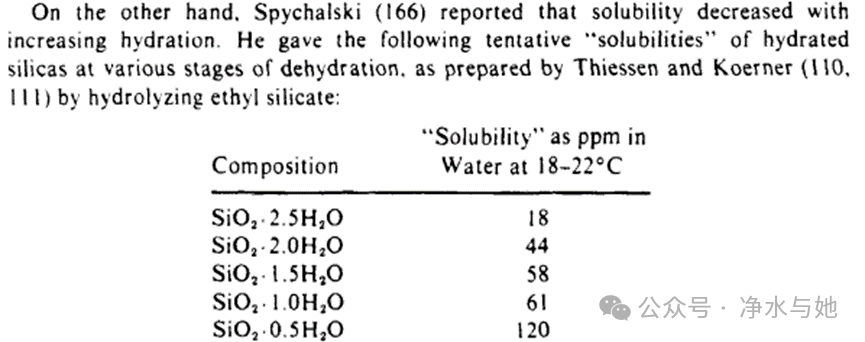

Spychalski的测试数据揭示这一规律：在 18~22℃常温中性水中，不同水合状态无定形二氧化硅的表观溶解度差异显著：
高水合态SiO2⋅2.5H2O：表观溶解度仅18 ppm
随结合水含量降低、脱水程度提升，表观溶解度逐步上升
低水合致密无定形SiO2⋅0.5H2O：表观溶解度可达120 ppm
故二氧化硅的结垢存在明显的形态演化与结构致密化过程：
硅垢沉积初期，首先析出高水合、多孔疏松的新生水合硅胶垢层；该阶段垢体含水率高、孔隙发达、结构松散，表观溶解度低、溶解动力学迟缓，极易附着并初步覆盖膜表面。
随着RO反渗透膜系统运行时间延长、垢层持续老化与逐步脱水，硅垢水合度不断降低，微观结构发生重排致密化，逐渐转变为低水合、结构致密、类玻璃体的成熟无定形二氧化硅垢体。
该致密老化垢质硬度显著提升、附着强度大幅增加，不仅难以通过常规清洗去除，还会改变膜表面微观界面特性，造成膜表面物理磨损、孔隙永久堵塞、膜界面化学劣化与不可逆性能衰减，最终对反渗透膜元件造成持续性损伤。
📚 数据来源：Chemistry of Silica - Solubility, Polymerization, Colloid and Surface Properties and Biochemistry (Iler, Ralph K.) (z-library.sk, 1lib.sk, z-lib.sk)
二、聚合反应-几秒就“胶凝”
2.1 实验室vs现场：时间尺度完全不同

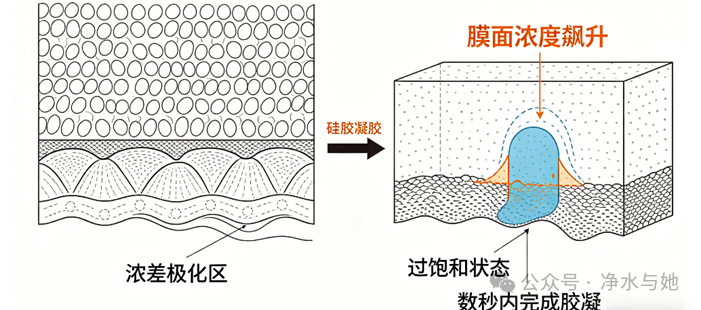

在烧杯实验中，中性pH下单体硅酸聚合需要数小时甚至数天。但RO反渗透膜表面存在浓差极化层，硅浓度被瞬间推高2-3倍，且停留时间只有几秒。
结果：硅来不及结晶成核，直接在膜孔入口处发生本体胶凝——像果冻瞬间凝固。
📚 备注：浓差极化是压力驱动RO膜分离过程中的普遍现象，料液中的溶质在RO膜面被截留，导致膜面浓度显著高于本体溶液浓度，在浓度梯度作用下溶质向本体扩散，形成动态平衡。
2.2 聚合反应位置：不在RO反渗透膜面，在RO反渗透膜流道内
由于胶凝发生在浓差极化区，硅胶首先出现在RO反渗透膜的进水格网之间，然后逐渐覆盖RO反渗透膜表面。这就是为什么硅垢污染早期的跨膜压差变化不大。
📚 备注：颗粒硅会污堵膜元件进水通道，导致系统压差升高。随着回收率提高，浓水侧离子浓度显著增加，结垢风险急剧上升。
2.3 为什么不可逆？
一旦硅胶脱水老化，形成致密的玻璃状硅氧烷网络，常规化学清洗无法打断Si-O-Si键。即使部分溶解，残留的多孔骨架也会在下个周期加速二次污染。这是硅垢不可逆的根本原因——从物理堆积变成了化学键合。
三、共沉淀效应-为什么浓水SiO₂含量不高依旧结垢
3.1 微量离子是“催化剂”

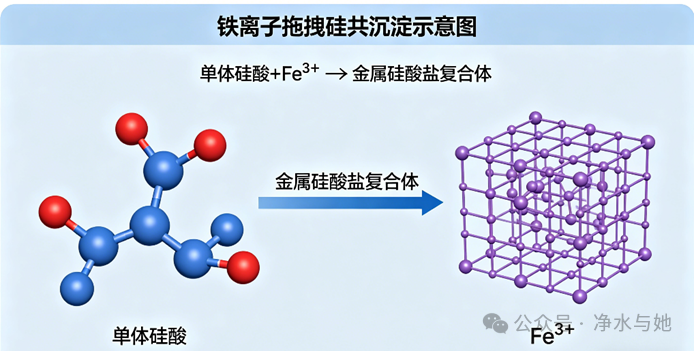

零排浓水中常含有微量Fe³⁺、Al³⁺（>0.05mg/L）。它们会与硅形成硅铝酸盐或铁硅酸盐复合体，其溶解度远低于纯二氧化硅。
后果：现场检测浓水SiO₂只有80mg/L（远低于120mg/L饱和线），但结垢已经爆发。仪表只测到了残余的单体硅，而硅已被金属离子“拖拽”下沉。
📚 备注：少量铝的存在极大地影响水中二氧化硅的状态，胶体二氧化硅甚至可以通过痕量的铝沉淀（来源Go Okamoto et al., Geochimica et Cosmochimica Acta, 1957）。
工程警示
常规SDI测试（0.45μm滤膜）无法检测溶解硅，可以用钼蓝比色法测定“活性溶解硅”浓度。
进水Fe/Al >0.05mg/L时，硅垢风险急剧升高。
四、四道防线：工程上如何预防硅垢
防线一：预处理除硅-切断晶桥原料
硅垢形成初期为高水合SiO2⋅2.5H2O可部分清洗去除；但一旦遇到Ca²⁺、Mg²⁺、Fe3⁺、Al3⁺形成硅酸钙/镁/铁/铝晶桥，就会硬化成玻璃体。预防核心是切断晶桥原料。

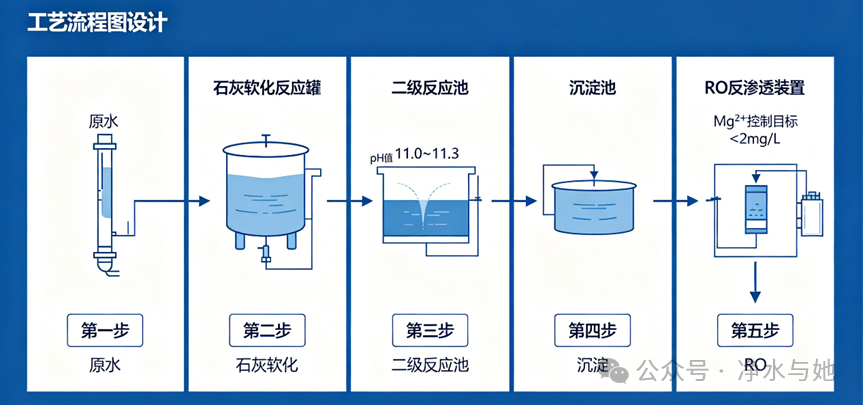

二级反应池pH精准控制在11.0-11.3
生成Mg(OH)₂絮体，吸附共沉溶解态硅
将RO进水Mg²⁺浓度压制到 <2mg/L（常规<10mg/L不足以防硅）
防线二：特种分散剂—第三类阻垢剂

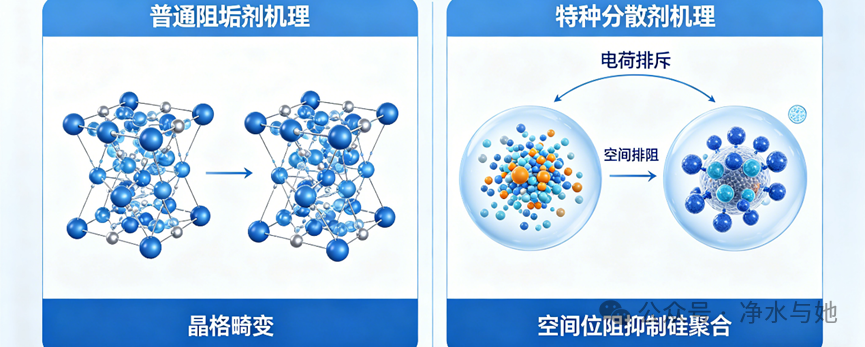

普通阻垢剂（如聚丙烯酸）靠晶格畸变，对无定形硅无效。必须使用带磺酸基团(-SO₃H) 和非离子亲水链段的高分子分散剂：
磺酸基团使硅核带强负电荷，相互排斥
亲水链段空间位阻，阻止凝胶网络形成
📚 备注：传统阻垢剂很难有效控制硅结垢，其硅的控制范围通常在浓水侧不高于150mg/L，一旦超出则阻垢剂不起作用。若进水中含有Al³⁺或Fe²⁺等金属离子，二氧化硅溶解度更低，更易结垢且清洗更困难。
防线三：动态回收率控制——安全系数修正
不能只盯静态SiO₂≤120mg/L。采用动态修正：
进水Fe/Al >0.05mg/L → 安全系数从0.8骤降至0.3
（安全系数 = 实测 SiO₂ / 理论饱和 SiO₂）
浓水硅每24小时上升速度 >15mg/L（即使未达120）→ 系统进入聚合潜伏期→ 主动降负荷用产水冲洗，反向稀释膜面硅胶，防止硬化
防线四：深度除硅——热石灰+氧化镁
对于ZLD系统，仅靠阻垢剂不够。推荐热石灰软化（60-70℃） 并加入多孔氧化镁，通过协同吸附和共沉淀，将硅浓度降至1mg/L的绝对安全水平。
📚 备注：为了提高RO反渗透系统回收率，进行石灰-纯碱软化预处理时，应添加氧化镁或铝酸钠以减少进水中的SiO₂浓度。当采用热交换器增加进水温度时，就二氧化硅的结垢而言，可以显著地提高水的回收率。需特别注意RO系统允许温度一般不超过45℃。
工程铁律：必须在RO反渗透膜系统前段把硅控到安全线以下，后段高压浓缩才能稳定。
五、真实案例：膜系统硅垢
某项目RO反渗透膜系统进水SiO₂=45mg/L，回收率75%，运行18个月后，标准化产水通量骤降42%，产水水质恶化，段间压差变化不敏感，高pH碱洗完全无效。拆检发现膜面覆盖白色玻璃状致密沉积物（不溶酸微溶于碱）——典型不可逆硅垢污染特征。
经验：压差不涨≠没堵，产水通量下降+脱盐率恶化才是硅垢早期表现。
六、硅垢污染初步诊断与工程红线速查
硅垢初步诊断
工程红线汇总
📚 备注：为避免硅酸盐结垢，一般浓水测SiO₂不宜超过80mg/L。当镁含量大于40ppm时，即使浓水测SiO₂含量低于80ppm，仍会生成硅酸镁水垢。RO膜系统浓水中的允许SiO₂浓度限度取决于其原水及系统设计情况，需根据原水水质和回收率计算。
结论
硅垢不可逆的本质原因：
聚合动力学：浓差极化下数秒凝胶，脱水后形成化学键合的玻璃体
共沉淀效应：微量Fe/Al导致硅在“安全浓度”下提前爆发
四道防线：
预处理除硅（需注意控制膜系统进水Mg²⁺<2mg/L）
特种分散剂（磺酸基+亲水链段）
动态回收率控制（安全系数随Fe/Al骤降）
深度除硅-热石灰+氧化镁预处理（硅降至1mg/L以下）
最终防线：一旦形成顽固硅垢，清洗恢复率<30%，更换RO反渗透膜元件往往更经济。预防性除硅是ZLD系统的必选项，非可选项。
来源：“净水与她”
推荐您选用美国的RO反渗透膜公司的RO膜商品，根据经济分析通常为3年以上或更长时间，RO反渗透膜运行时间在4年，5年，6年，7年或10年或更长时间。作为全球RO反渗透膜公司的第一梯队成员：美国RO反渗透膜公司（档次最高，RO膜价格最贵）：1.美国菲欧姆泰克膜FILMTEC公司，母公司是美国杜邦膜DUPONT公司，RO膜公司在美国，沙特，浙江省等地方生产。2.美国菲欧姆泰克膜FILMTEC公司，原母公司是美国陶氏膜DOW公司，RO膜公司在美国，沙特，浙江省等地方生产。3.美国奥斯莫尼斯膜OSMONICS公司，RO膜公司在美国等地方生产。4.美国迪赛欧膜DESAL公司，母公司是美国奥斯莫尼斯OSMONICS公司，RO膜公司在美国等地方生产。5.美国菲姆赛博膜FILMSEP膜公司，RO膜公司在美国等地方生产。6.美国美姆赛博膜MEMSEP公司，母公司是美国菲姆赛博膜FILMSEP公司。RO膜公司在美国等。7.美国海德能膜HYDRANAUTICS公司，母公司是日本日东电工NITTO，RO膜公司在美国，日本，上海市松江区等地方生产。8.美国科氏膜KOCH公司，RO膜公司在美国等地方生产。9.美国nanoH2o膜公司，母公司是韩国LG CHEM乐金化学公司。RO膜公司在美国，韩国等地方生产。11.美国安孚膜AMFOR公司，RO膜公司在美国，北京市等地方生产。12.美国TRISEP膜公司，RO膜公司在美国等地方生产。等等
