无线通信电路设计里，基带与 RF 的复杂特性让电磁兼容性（EMC）成了工程师们的头号难题。EMC 要是不达标，设备会出现辐射超标、静电导致死机、通信故障等问题，严重影响产品可靠性。今天结合《新建 DOCX 文档.docx》中的电路原理和实战经验，分享 15 个 PCB 布局的 EMC 优化方案，图文结合带你轻松搞定电磁干扰！

一、先搞懂：EMC 问题的核心根源

EMC 指电子系统在目标电磁环境下，既能保持良好性能，又不会向环境引入大量电磁干扰的能力，主要涉及辐射发射和抗干扰度两大维度。常见的 EMC 故障，比如系统死机、信号失真、通信中断等，追根溯源都和电磁场的不当辐射与耦合有关。

从原理来看，当闭合回路两端有负载时变电流，就会产生波动磁场；若磁场的近场和远场无法同步运动，会形成 “扭结（Kink）”，进而辐射电磁波。数字电路中的方波由无数依次递减的谐波组成，这些谐波产生的波动磁场，会通过耦合或辐射传输，成为电磁辐射的主要来源。而 PCB 布线中的环路、电源与地布局不当，会进一步放大辐射，形成环形天线效应。

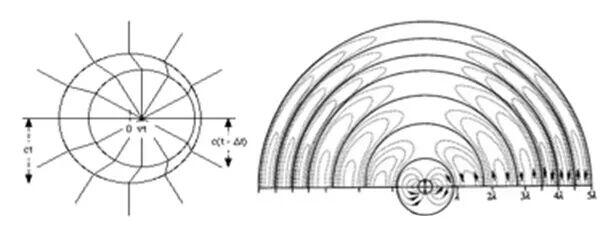

 扭转结及辐射原理

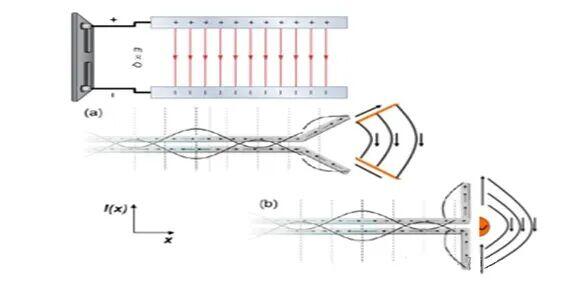

一般来说，两根平行线线缆（长度比波长短）形成的 “差分信号”，很难产生扭结；可一旦线缆张开角度，电磁场会不协调，形成近场和远场，产生扭结并变成 “天线”，这也是无线通信的天线原理。


远场的形成原理

数字电路中基带信号的方波由大量谐波构成，电流谐波产生的波动磁场，会通过耦合或辐射影响电路，这也是 EMC 问题的重要诱因。

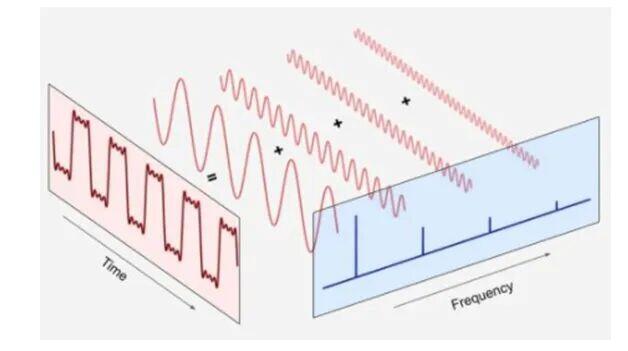

数字信号的谐波分量

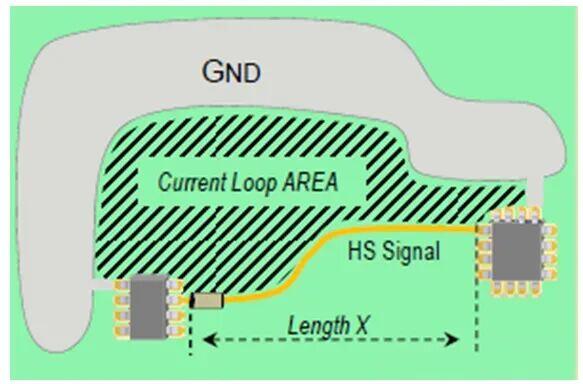

PCB 布线中，若电源线、信号线与地分开布置，当环路与高频信号波长接近时，易形成环形天线，高频谐波会通过电磁场耦合输入，加剧 EMC 问题。

 PCB布线中产生的环形天线

二、15个PCB布局EMC优化实战技巧

（一）布线基础：避免形成辐射天线

1. 控制信号环路面积

   高频信号的环路若与谐波波长接近，易形成环形天线，布局时需将环路面积压缩到最小，减少电磁辐射。

2. 优先采用差分信号线

   两根平行线组成的差分信号，能避免电磁场不协调，减少扭结产生，降低辐射风险。

3. 差分信号严格等长布线

   积分电路（含差分信号）需按等长线实现闭合电路，同时做好电源匹配和包地处理，保证传输特性稳定，避免电磁场干扰。

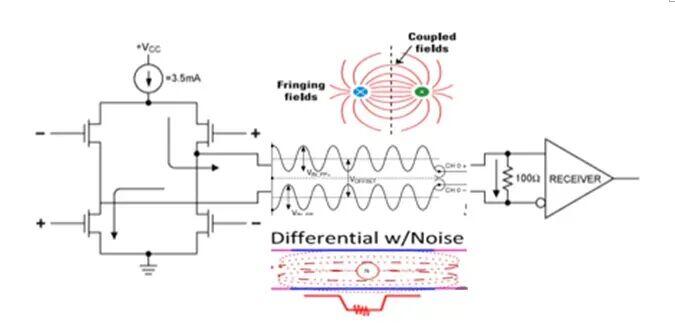

差分电路等长原理

（二）电源与地：EMC 优化的核心环节

4. 电源与地紧密布局

   避免将电源线和信号线与地分开布线，传统单面板的布线结构在高通信速率下会产生天线效应，建议电源与地紧邻布局，右侧小闭合回路设计能大幅降低辐射与干扰。

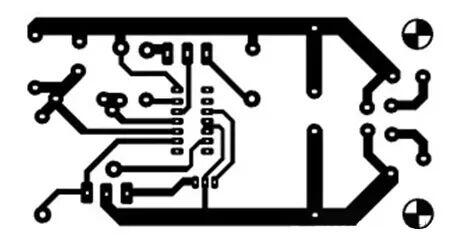

传统单面板布局布线图

5. 主芯片电源就近布局

   主芯片电源需遵循 “电源与地小闭合回路” 原则，减少辐射，同时降低被其他电磁场干扰的概率。

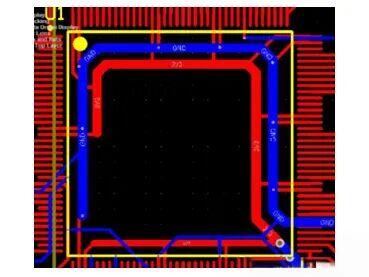

主芯片电源布局建议

6. 电容布局遵循 “蓄水池理论”

   每颗电容如同蓄水池，需保证上游供电能力（电容储能）大于下游需求，避免电流中断激发强电磁干扰。

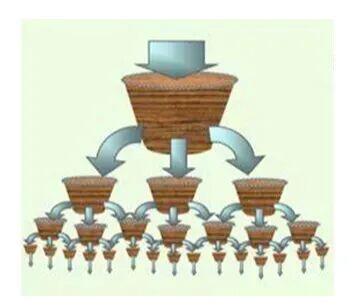

电流采集模型之蓄水池理论

7. DCDC 电源分离环路布局

   DCDC 电源包含高频交流斩波环、直流输入环和输出环，交流环因高速 PWM 波斩易产生电磁切割，布局时需将三者分开，避免辐射叠加。

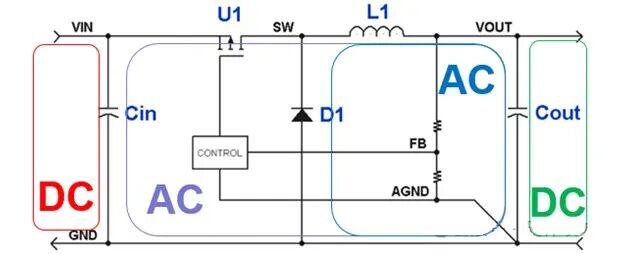

[DCDC 电源拓扑图]

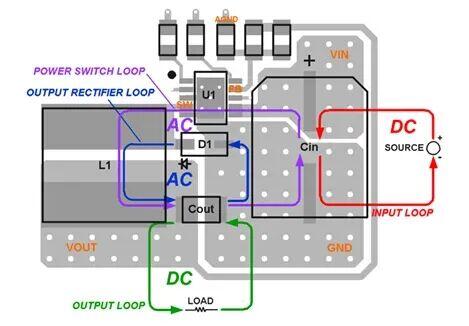

[DCDC 电源布局布线建议]

（三）电路结构：构建抗干扰传输环境

8. 采用同轴线全封闭电路

   传输线路中，同轴线能将电磁场闭合在内部，大幅降低辐射损耗和外部干扰，解决高速信号传输的 EMC 问题。

同轴耦合电磁场

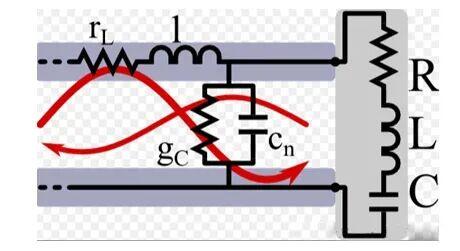

9. 做好传输线阻抗匹配

   高频信号传输时，除阻性负载外，容性、感性负载会产生反射信号，需在源端和负载间插入无源网络，使负载阻抗与源阻抗匹配，减少信号反射导致的传输线损耗。

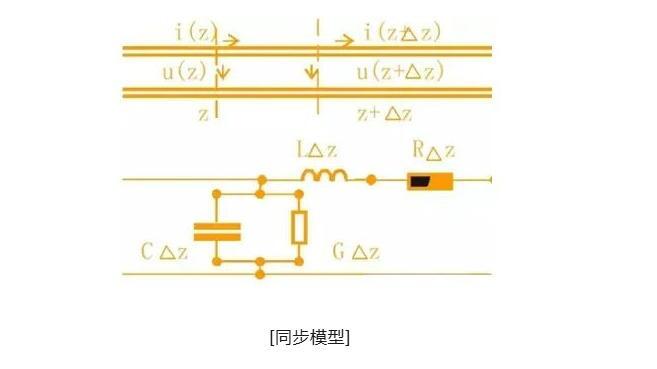

[同步模型]


[连接接头原理]

10. 积分电路闭合设计

    积分电路中，直流电流不产生交变磁场，交流电流会产生电磁线圈，需严格实现闭合电路，利用电磁场难穿透闭合回路的特性，提升抗干扰能力。


差分电路模型

（四）细节优化：全方位规避 EMC 风险

11. 避免信号线与电源线平行

    平行布线易产生电磁耦合干扰，交叉布线时需保持安全间距，减少干扰传递。

12. 敏感元件远离辐射源

    接收模块等敏感元件，需远离振荡器、功率器件等高频辐射源，降低辐射敏感度引发的故障（如信号输出异常、系统复位）。

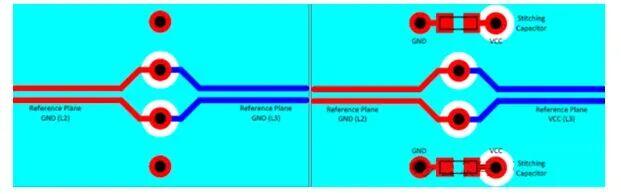

13. 规划连续参考平面

    使用连续的 GND 平面（如文中 L2、L3 层 GND）作为信号回流路径，减少地弹噪声，避免噪声干扰电路性能。

14. 电源端加装滤波电容

    在电源输入、输出端加装滤波电容，抑制电源线上的高频干扰，防止干扰扩散至整个系统。

15. 接口增加 ESD 防护

    设备接口易受静电放电（ESD）影响，需增加 ESD 防护器件，避免静电导致系统死机、复位或显示面板故障。

三、实战验证：EMC 优化的关键逻辑

PCB 布局的 EMC 优化核心，是通过控制电磁场的产生与传播：电源与地的紧密配合（如图文章图5右侧布局、图 9 主芯片电源设计），能减少回路辐射；环路面积最小化（如图 4 环形天线规避），可避免形成 “天线”；阻抗精准匹配（如图 15 连接接头设计），能降低信号反射干扰。这三大原则贯穿所有优化技巧，实际设计中，结合 “蓄水池理论”（图 10）保证电流连续性、用差分布线（图 2、图 7）和同轴线（图 13）减少辐射、分离 DCDC 环路（图 12）避免电磁切割，可有效解决辐射超标、ESD 故障、抗干扰度不足等问题。

四、总结

EMC问题并非难以攻克，只要掌握文章中提及的电磁场传播规律，从布线、电源、结构、细节四个维度入手，运用上述 15 个实战技巧，就能在 PCB 布局阶段大幅提升系统电磁兼容性。

记住：EMC 优化 “预防为先”，布局时的合理设计，远比后期整改更高效、更经济。
