在LED驱动应用中，宽电压输入范围、高效稳定的恒流控制以及灵活的调光方式是衡量一颗驱动芯片性能的关键指标。惠海半导体推出的H6901B升压型LED恒流驱动芯片，正是为满足上述需求而设计的一款成熟、可靠的产品。

产品概述

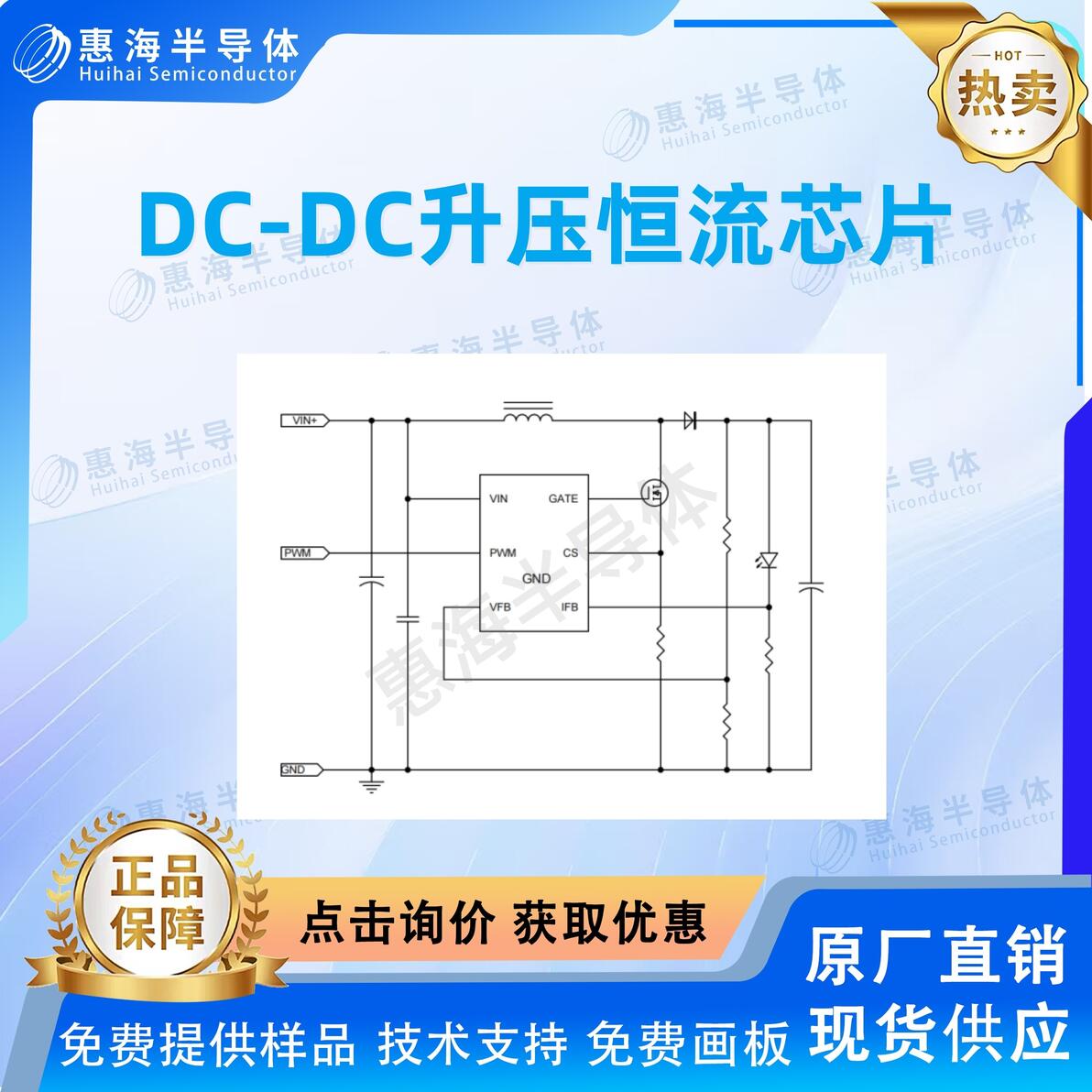

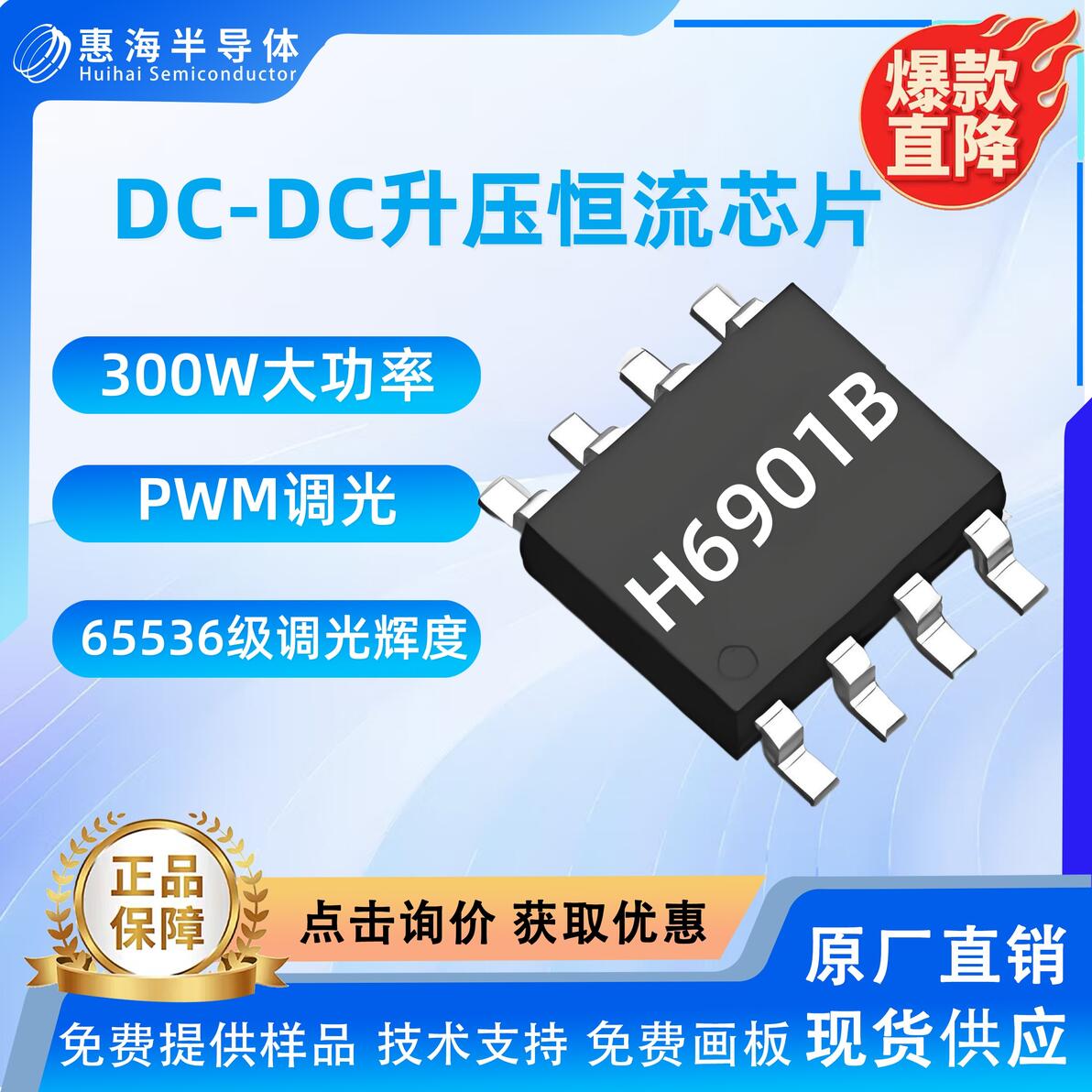

H6901B是一款专用于升压拓扑结构的LED恒流驱动芯片，内部集成了高精度误差放大器、固定关断时间控制电路以及恒流驱动电路。芯片采用SOP8封装，外围元件精简，适用于驱动多颗高亮度LED灯串。

通过外置RFB采样电阻，用户可灵活设置LED灯串的驱动电流，实现稳定的恒流输出。当EN端施加PWM信号时，可进行LED亮度调节；若不需调光，将EN脚与VDD脚短接即可实现常亮工作。

主要技术特性

宽输入电压范围：2.7V至100V，覆盖低压电池供电到高压工业应用场景

转换效率：典型应用下可达95%以上，有效降低系统发热

高工作频率：1MHz，支持小型化电感电容元件

欠压保护阈值：2.4V（芯片供电欠压保护）

关断时间可调节：便于优化系统工作频率与纹波特性

内置软启动：减小开机瞬间的输入电流冲击

过温保护：芯片结温过高时自动降低输出或关闭，提升系统可靠性

峰值限流保护：防止电感或功率管过流损坏

典型应用场景

LED灯杯、射灯等照明设备

电池供电的LED灯串（如太阳能草坪灯、应急灯）

平板显示LED背光驱动

需PWM调光的各类LED灯具

应用方案亮点：风扇灯与太阳能升压

在风扇灯应用中，H6901B可利用其宽输入电压范围和稳定的升压恒流能力，为LED灯板提供恒定电流，配合PWM调光实现舒适的亮度调节。

在太阳能照明系统中，太阳能电池板输出电压随光照强度变化而波动，H6901B可在2.7V-100V范围内稳定工作，将低电压升压至LED灯串所需的工作电压，并保持恒定电流，从而充分利用太阳能电池输出能量，提升系统整体效率。

调光方式说明

H6901B支持EN端PWM调光。用户可通过改变PWM信号的占空比，线性调节LED亮度，调光范围宽且无频闪（在适当频率下）。这一特性使其在对调光品质有要求的商业及家居照明应用中具备良好的适用性。

总结

惠海H6901B是一颗集宽压输入、高效率、恒流精度高、调光灵活、保护功能齐全于一体的升压LED驱动芯片。无论是电池供电的便携设备，还是高压输入的工业灯具，H6901B均能提供稳定可靠的驱动方案。
