随着仿生机器人技术的飞速发展，高端抗噪足人形机器人对关节驱动、动态平衡与系统供电提出了极致要求。其驱动与电源管理系统作为动力与控制的核心，直接决定了机器人的运动性能、响应速度、能效及长期工作稳定性。功率MOSFET与IGBT作为该系统中的关键执行器件，其选型质量直接影响扭矩输出质量、动态响应带宽、功率密度及整体可靠性。本文针对仿生人形机器人的高扭矩密度关节、多轴协同及严苛的电磁环境要求，以场景化、系统化为设计导向，提出一套完整、可落地的功率器件选型与设计实施方案。
一、选型总体原则：性能、密度与可靠性的平衡
功率器件的选型需在电气性能、热管理、封装尺寸及鲁棒性之间取得精密平衡，以满足机器人系统对高动态响应与高集成度的双重挑战。
1. 电压与电流动态裕量设计
依据关节电机母线电压（常见48V、72V或更高）及再生制动产生的电压尖峰，选择耐压值留有充分裕量的器件。电流规格需覆盖峰值扭矩输出及瞬时过载需求，通常建议连续工作电流不超过器件标称值的50%-60%。
2. 低损耗与高频化优先
关节驱动效率直接影响续航与发热。低导通电阻（Rds(on)）是降低传导损耗的关键；低栅极电荷（Qg）与低输出电容（Coss）是实现高开关频率、提升PWM控制精度、降低开关损耗的基础，对实现高动态响应至关重要。
3. 封装与散热协同设计
根据关节模块的紧凑空间限制，优先选择热阻低、寄生参数小的先进封装（如DFN、TOLL）。需结合高热导率界面材料与结构件散热，实现高效热管理。
4. 高可靠性与抗干扰能力
机器人需应对复杂步态下的机械振动与电磁噪声。选型时应注重器件的抗雪崩能力、高工作结温及强健的栅极可靠性，确保在冲击负载下稳定工作。
二、分场景功率器件选型策略

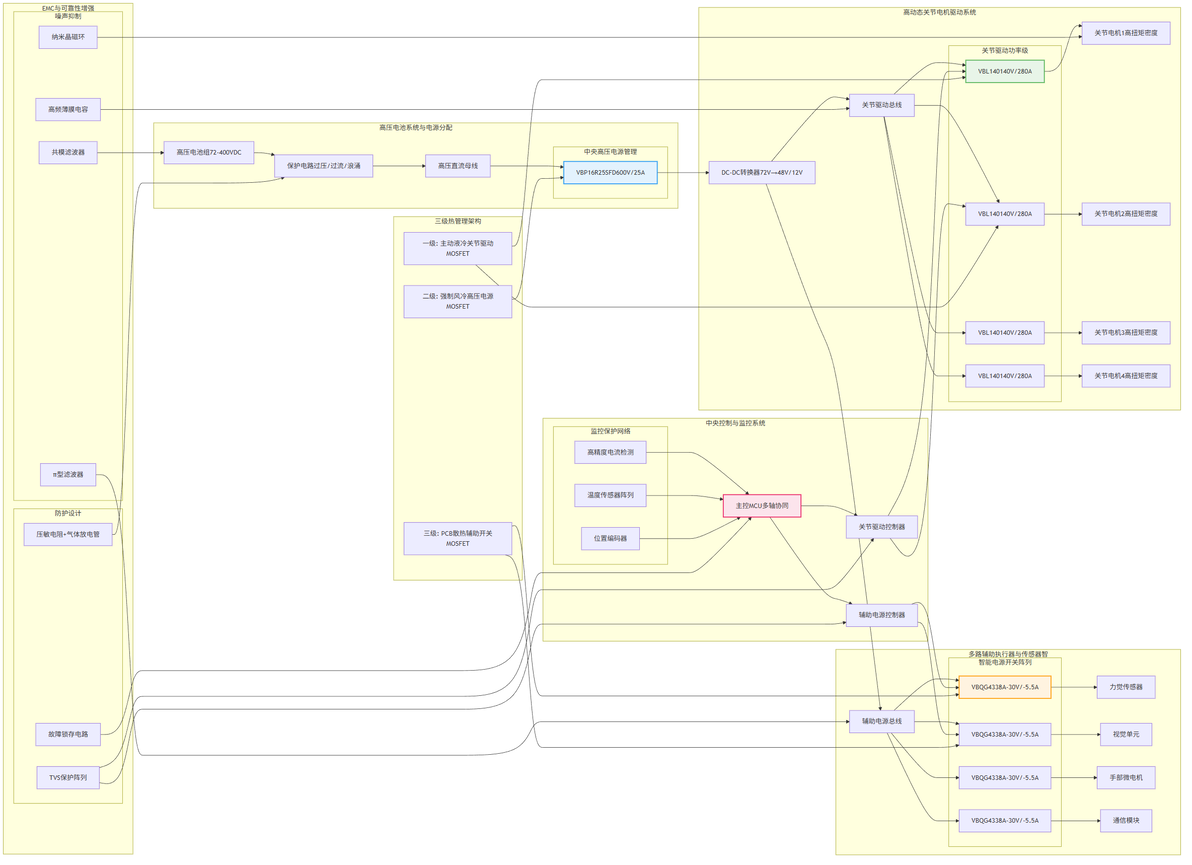

仿生人形机器人核心功率应用可分为三类：高动态关节电机驱动、中央电源分配与管理、辅助执行器与传感器供电。各类场景需求各异，需针对性选型。

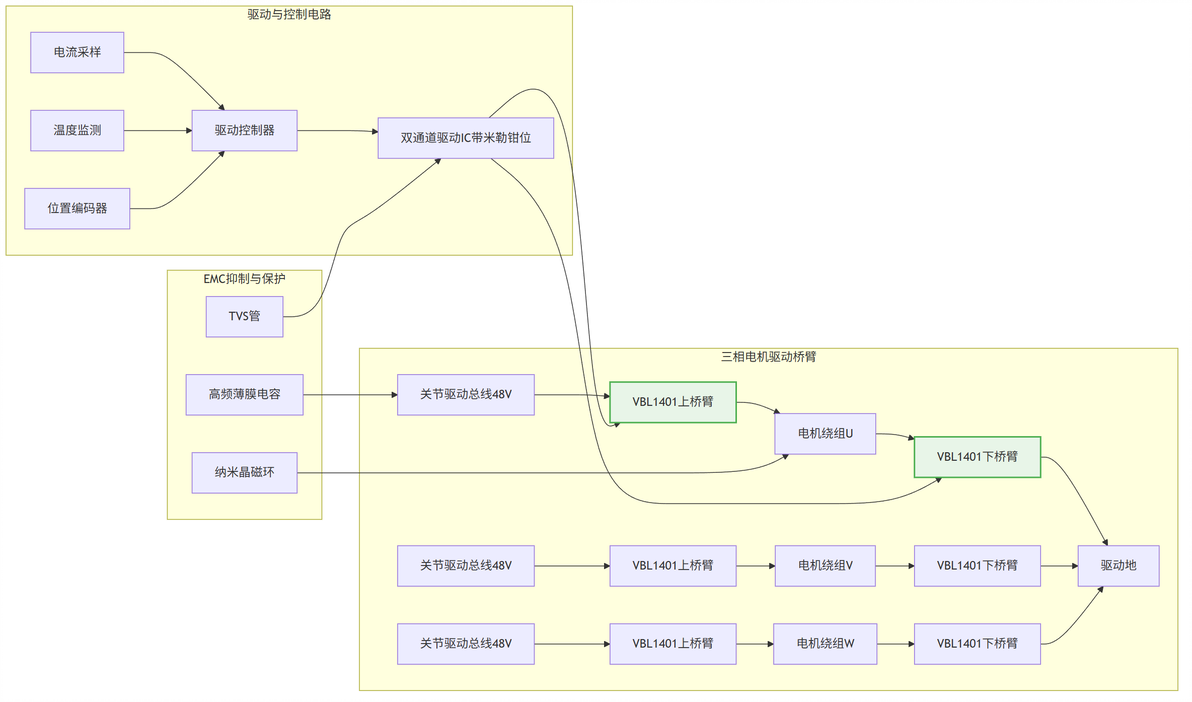

场景一：高动态关节电机驱动（峰值功率1-3kW）
关节驱动要求极高的扭矩密度、快速响应与精准控制，是机器人运动性能的关键。
- 推荐型号：VBL1401（N-MOS，40V，280A，TO263）
- 参数优势：
- 采用先进沟槽工艺，Rds(on) 极低，仅1.4mΩ（@10V），传导损耗极微。
- 连续电流高达280A，峰值能力远超，轻松应对腿部关节启动、急停与冲击性负载。
- TO263封装兼顾电流能力与较低的封装寄生电感，有利于高频开关。
- 场景价值：
- 极低的导通损耗与开关损耗可支持50kHz以上PWM频率，实现关节电机的高精度电流环控制与超静音运行。
- 高电流能力支持紧凑型高扭矩密度电机设计，提升机器人动力系统的功率重量比。
- 设计注意：
- 必须搭配高性能、大电流驱动IC，确保栅极快速充放电。
- PCB需采用厚铜层与多并联过孔设计，以承载大电流并降低回路电感。

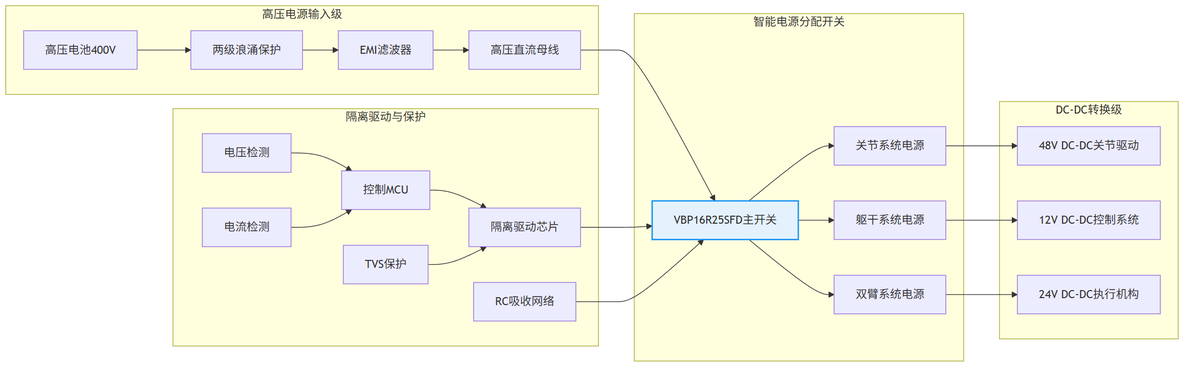

场景二：中央高压电源分配与总线管理（系统母线电压>400V）
机器人中央电源需将高压电池电源安全、高效地分配至各子系统，并要求具备高隔离度与故障保护能力。
- 推荐型号：VBP16R25SFD（N-MOS，600V，25A，TO247）
- 参数优势：
- 采用超结多外延层技术，兼顾600V高耐压与120mΩ的低导通电阻。
- 开关性能优异，适用于硬开关拓扑，效率高。
- TO247封装提供优异的散热路径，便于安装散热器。
- 场景价值：
- 可用于高压DC-DC转换器的主开关或同步整流，实现高效电源转换。
- 适合作为高压电源总线智能开关，实现各功能模块（如躯干、双臂）的独立上电与故障隔离，提升系统安全性。
- 设计注意：
- 高压侧驱动需采用隔离型驱动芯片或变压器驱动。
- 布局时需重点考虑高压爬电距离，并在漏极添加RC吸收或TVS以抑制电压尖峰。

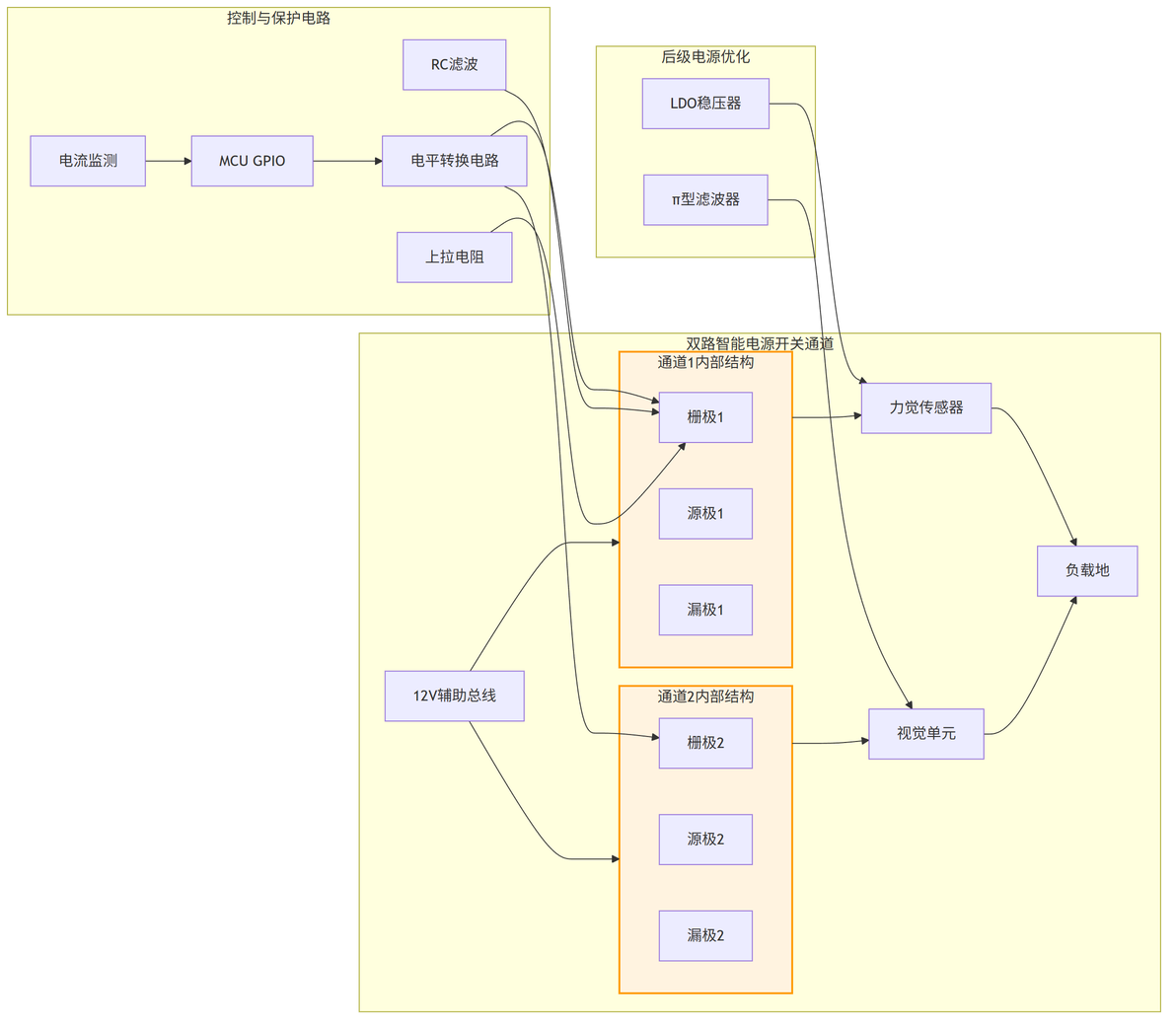

场景三：多路辅助执行器与传感器智能供电
机器人集成了众多低功耗模块（如力觉传感器、视觉单元、手部微电机），需要多路独立、低噪声的电源开关控制。
- 推荐型号：VBQG4338A（双路P+P MOS，-30V，-5.5A，DFN6(2X2)-B）
- 参数优势：
- 集成双路P沟道MOSFET，节省宝贵空间，简化多路电源管理设计。
- Rds(on) 低至35mΩ（@10V），导通压降小，有利于维持低压模块的供电质量。
- 超紧凑DFN封装，支持高密度PCB布局。
- 场景价值：
- 可实现多路传感器与辅助执行器的独立使能控制，按需供电，显著降低系统待机功耗。
- 作为高侧开关，便于实现与不同接地参考模块的接口，避免共地干扰，提升信号完整性。
- 设计注意：
- 需设计简单的电平转换电路（如NPN三极管）来驱动P-MOS栅极。
- 每路输出建议添加负载电流监测功能，实现智能过流保护。
三、系统设计关键实施要点
1. 驱动电路优化
- 高动态关节驱动（如VBL1401）：采用带米勒钳位功能的双通道驱动IC，并联使用以提供≥5A的驱动电流，最大限度减少开关时间。
- 高压电源管理（如VBP16R25SFD）：必须使用隔离驱动，并在栅极串联电阻以控制开关速度，平衡EMI与损耗。
- 多路电源开关（如VBQG4338A）：每路栅极配置独立RC滤波与上拉电阻，增强抗噪性，防止误触发。

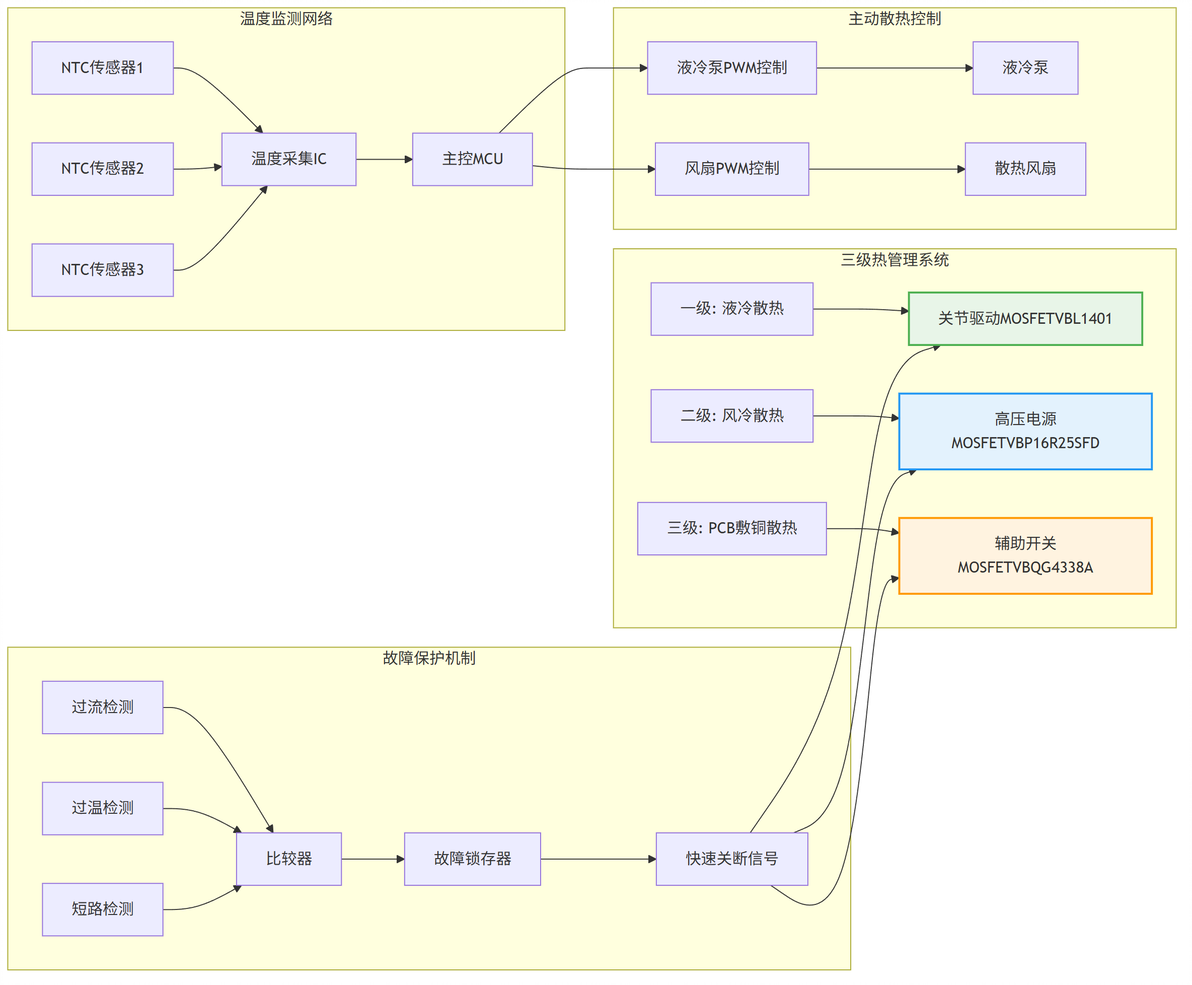

2. 热管理设计
- 分级散热策略：
- 关节驱动MOSFET（VBL1401）需通过导热衬垫直接连接至电机壳体或专用散热冷板。
- 高压电源MOSFET（VBP16R25SFD）需安装于系统主散热风道内，并涂抹高性能导热硅脂。
- 多路开关MOSFET（VBQG4338A）依靠PCB内部铜层散热即可满足要求。
3. EMC与可靠性提升
- 噪声抑制：
- 在电机驱动桥臂的直流母线上并联高频薄膜电容，并在功率回路中串入纳米晶磁环，抑制共模噪声。
- 为所有敏感的数字控制电源路径添加π型滤波器。
- 防护设计：
- 所有栅极对地配置TVS管，防止静电与过压击穿。
- 在高压输入端设置压敏电阻与气体放电管组成的两级浪涌防护电路。
- 实施全面的过流、过温及短路保护算法，并在硬件上设置快速关断回路。
四、方案价值与扩展建议
核心价值
1. 极致动态性能： 通过极低Rds(on)与低Qg器件的应用，关节驱动系统响应时间缩短至微秒级，支持更复杂的力控与平衡算法。
2. 高集成度与智能化： 采用集成双路器件与先进封装，在有限空间内实现复杂的电源域管理，支持模块化机器人设计。
3. 军用级可靠性： 高压器件的高耐压裕量、全面的热设计与多重电路保护，确保机器人在各种动态负荷与电磁环境下稳定工作。
优化与调整建议
- 功率升级： 若关节峰值功率超过5kW，可考虑并联多个VBL1401或选用电流能力相当的SiC MOSFET（如VBP165C40）以进一步降低损耗。
- 电压升级： 若系统母线电压提升至800V，可选用耐压更高的超结MOSFET或SiC MOSFET。
- 集成化升级： 对于高度集成的关节模块，可考虑采用智能功率模块（IPM）或驱动与MOSFET合封的芯片，简化设计。
- 传感融合供电： 对于超高精度传感器，可在VBQG4338A后端增加低噪声LDO，提供超纯净电源。
功率器件的选型是高端仿生人形机器人驱动与电源系统设计的核心。本文提出的场景化选型与系统化设计方法，旨在实现高动态响应、高功率密度与高可靠性的最佳平衡。随着技术进步，未来可进一步探索SiC与GaN等宽禁带器件在超高开关频率与极致效率场景的应用，为下一代仿生机器人的性能突破提供核心硬件支撑。在机器人技术迈向通用化的今天，卓越的功率电子设计是赋予其强大、灵动且可靠身躯的基石。
