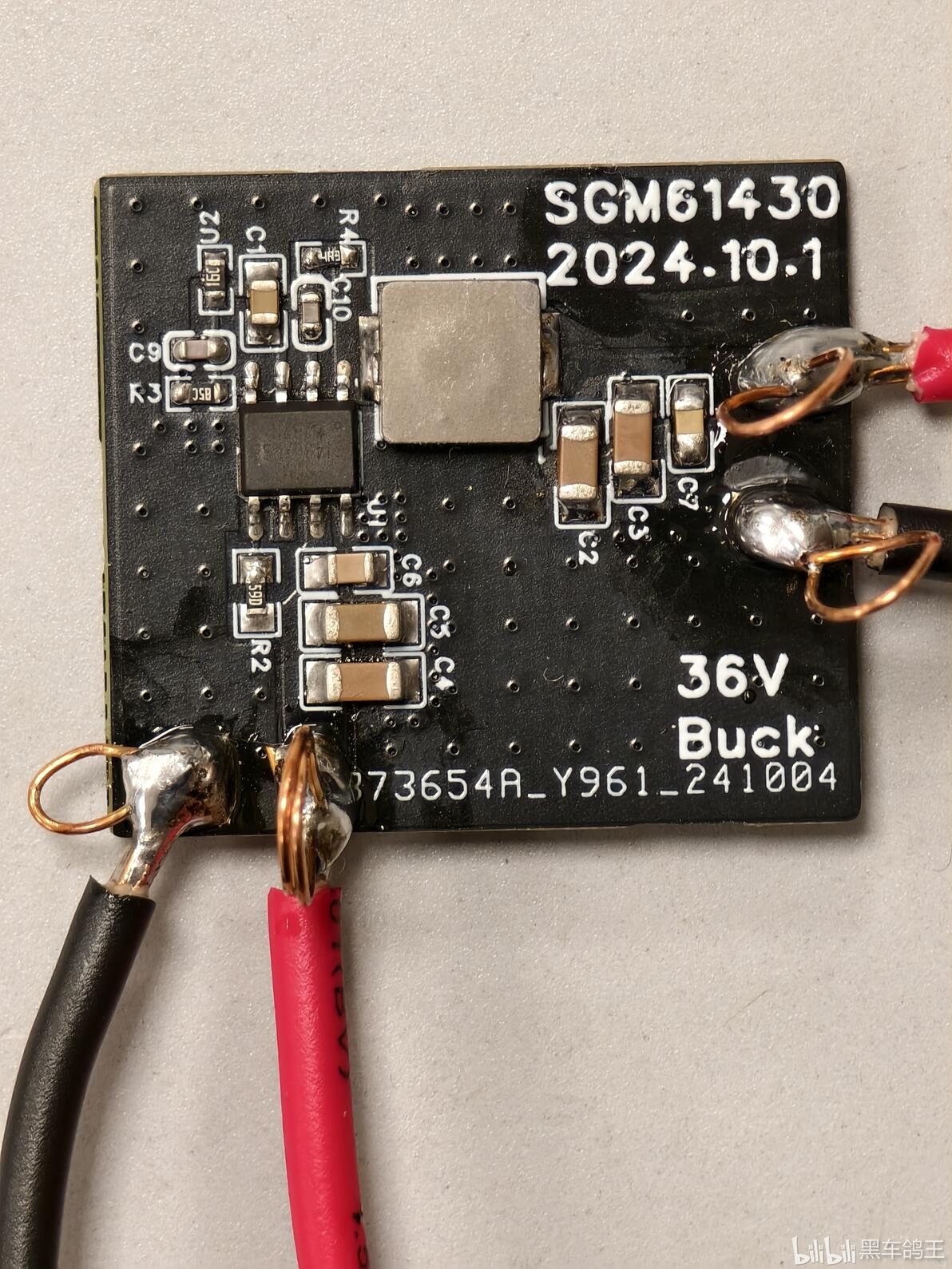

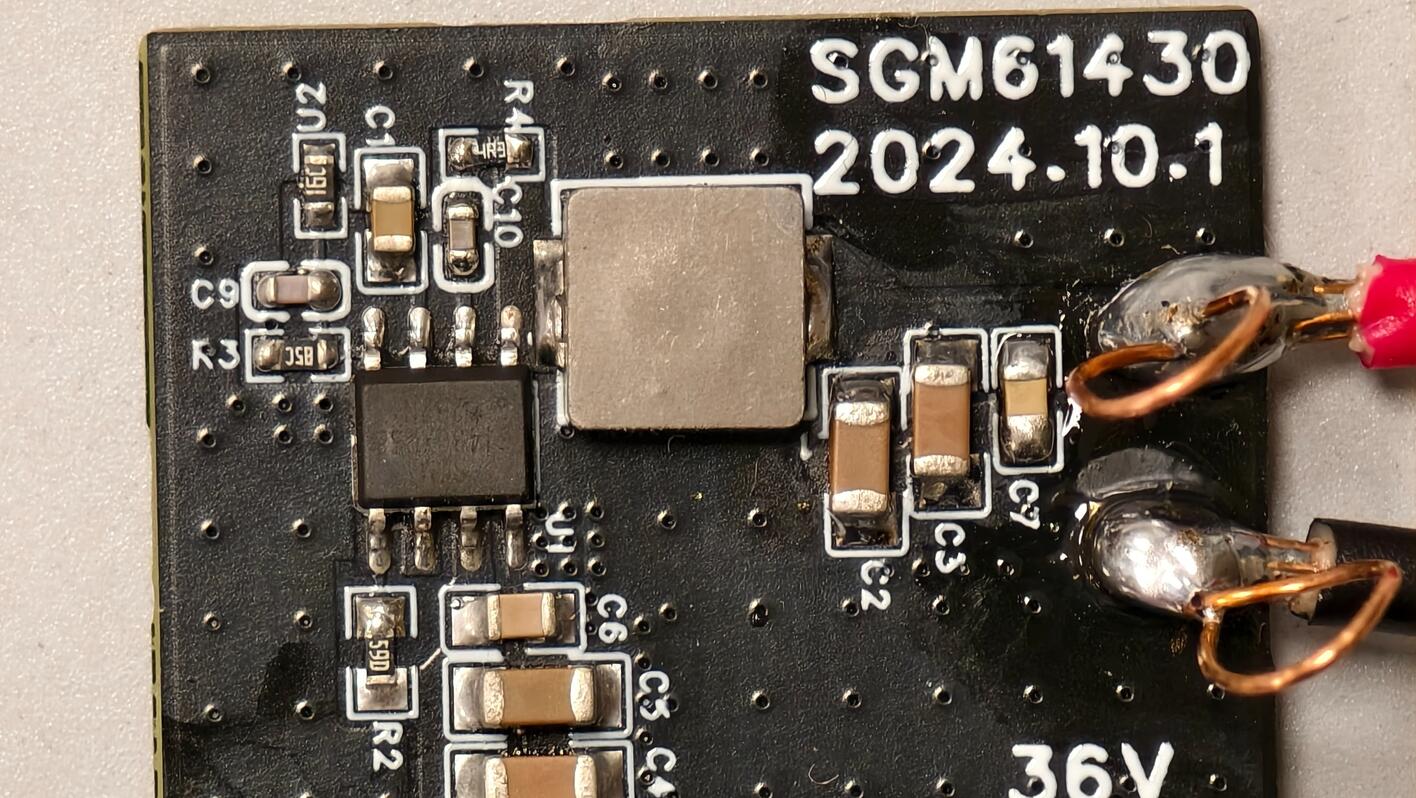

设计降压模块对圣邦威的同步降压芯片SGM61430进行了测试测试了纹波效率和动态响应。

SGM61430简介

SGM61430拥有4.5V 至 36V 的输入电压范围，集成式高侧和低侧功率 MOSFET，115mΩ 和90mΩ MOSFET，持续输出电流3A。

逐周期限流、390KHz开关频率、在中等或重载条件下，SGM61430以固定频率工作。而在轻载条件下，器件会进入脉冲频率调制（PFM）模式，从而提高效率。

测试设备

艾德克斯IT8513B直流电子负载

泰克MOS22示波器

keithley(泰克)DMM6500台式万用表

普源DP832直流电源

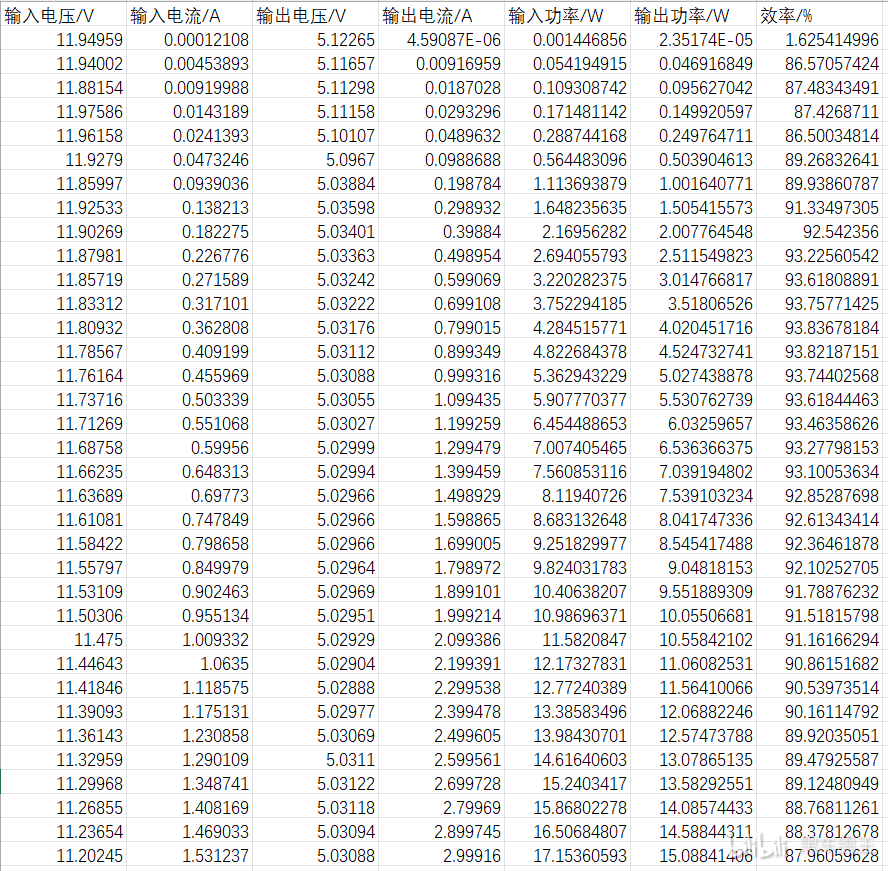

测试结果

（电压表直接测试板端电压）

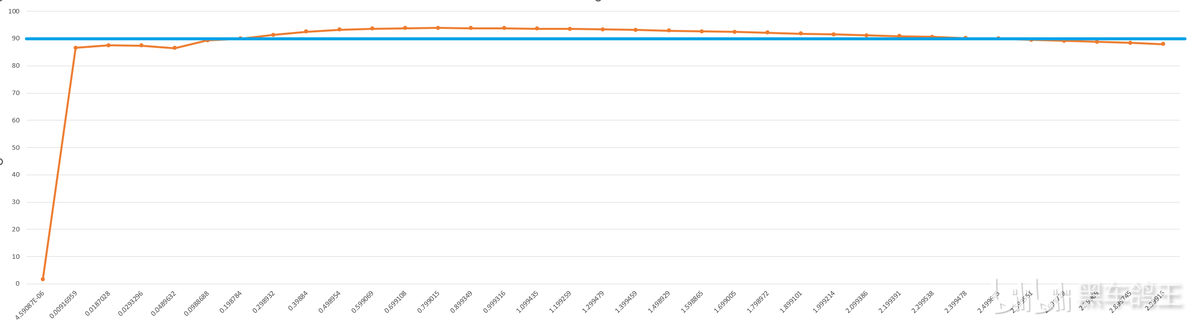

效率一般，能用

测试波形

（均为12V输入降压输出5V）

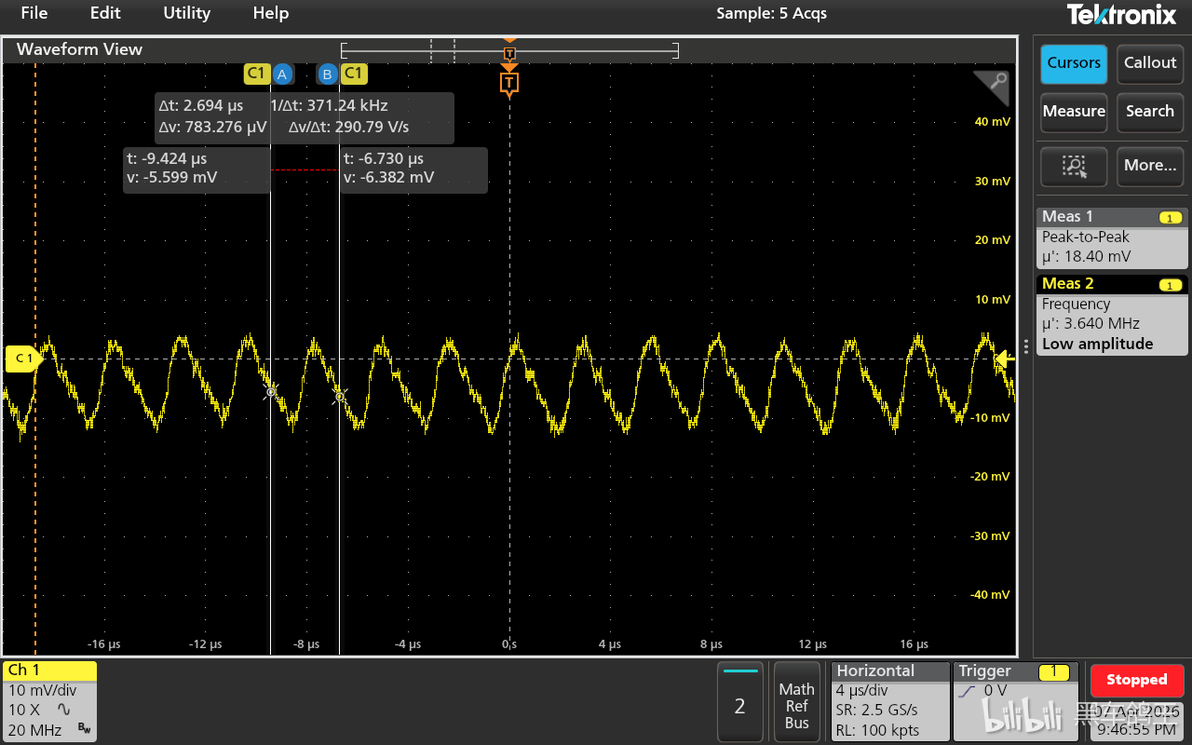

输出0.1A

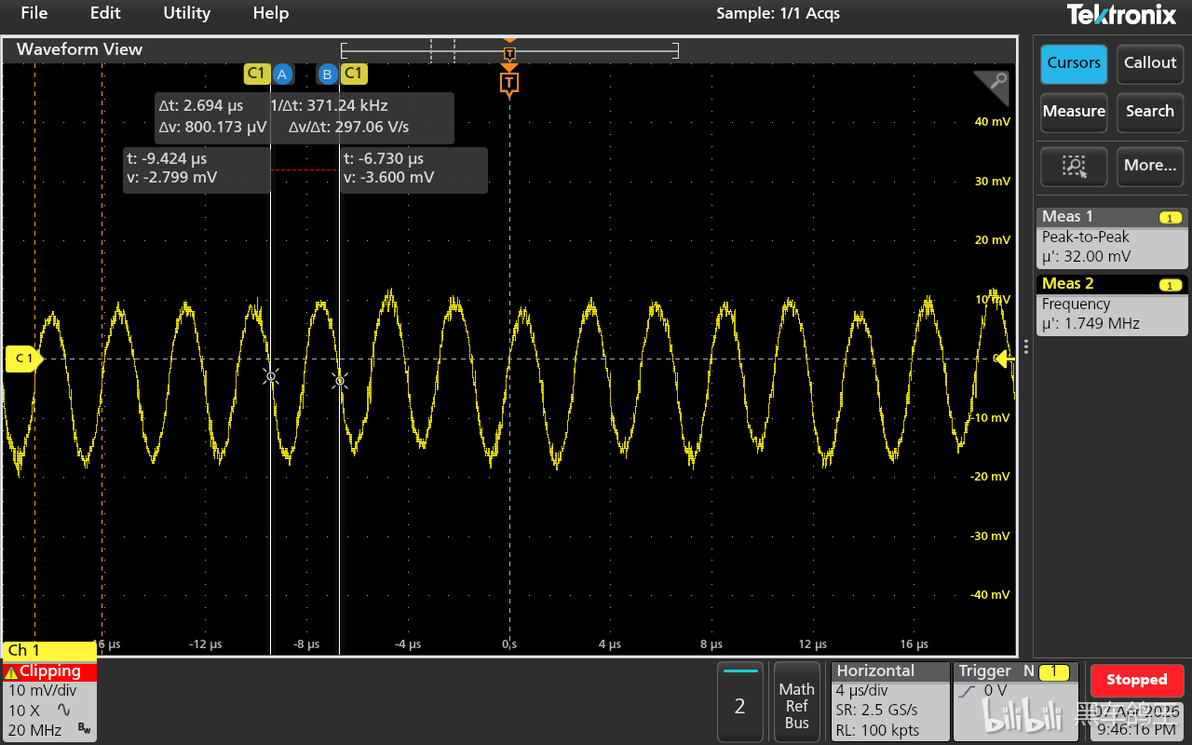

输出1A

输出2A

动态响应

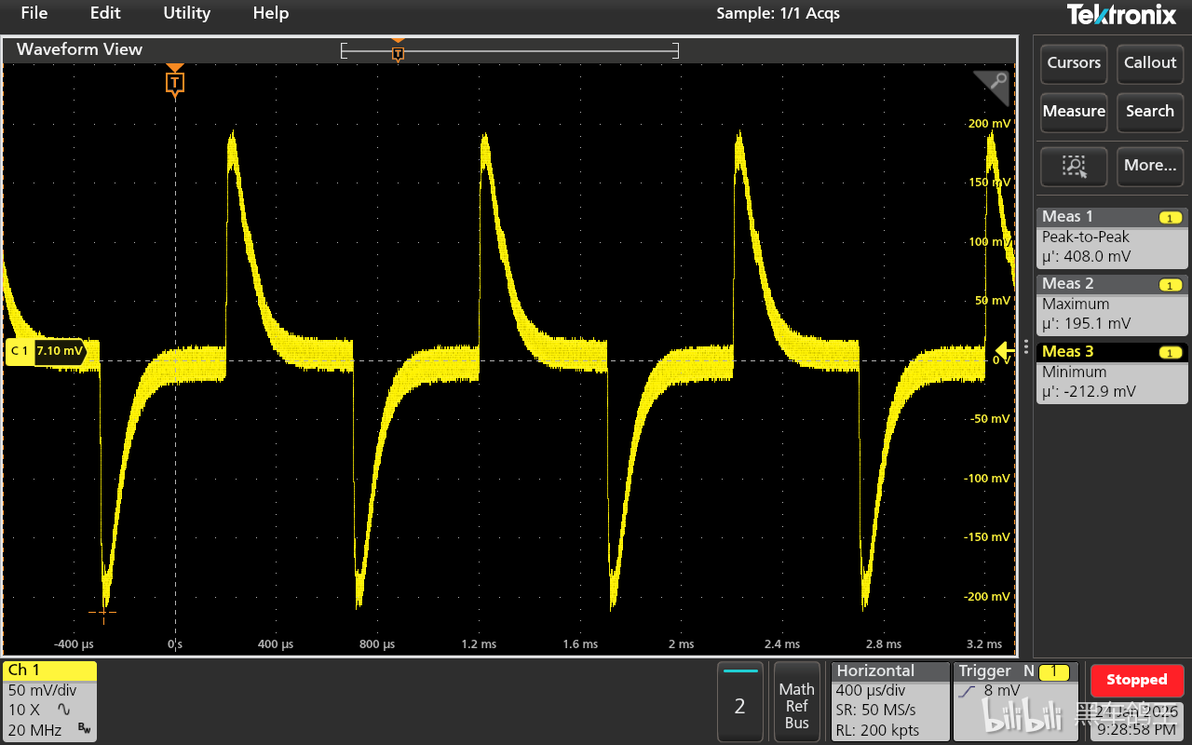

测试条件：上升下降1A/us 0.3A到2.7A跳变 1000Hz 50%占空比

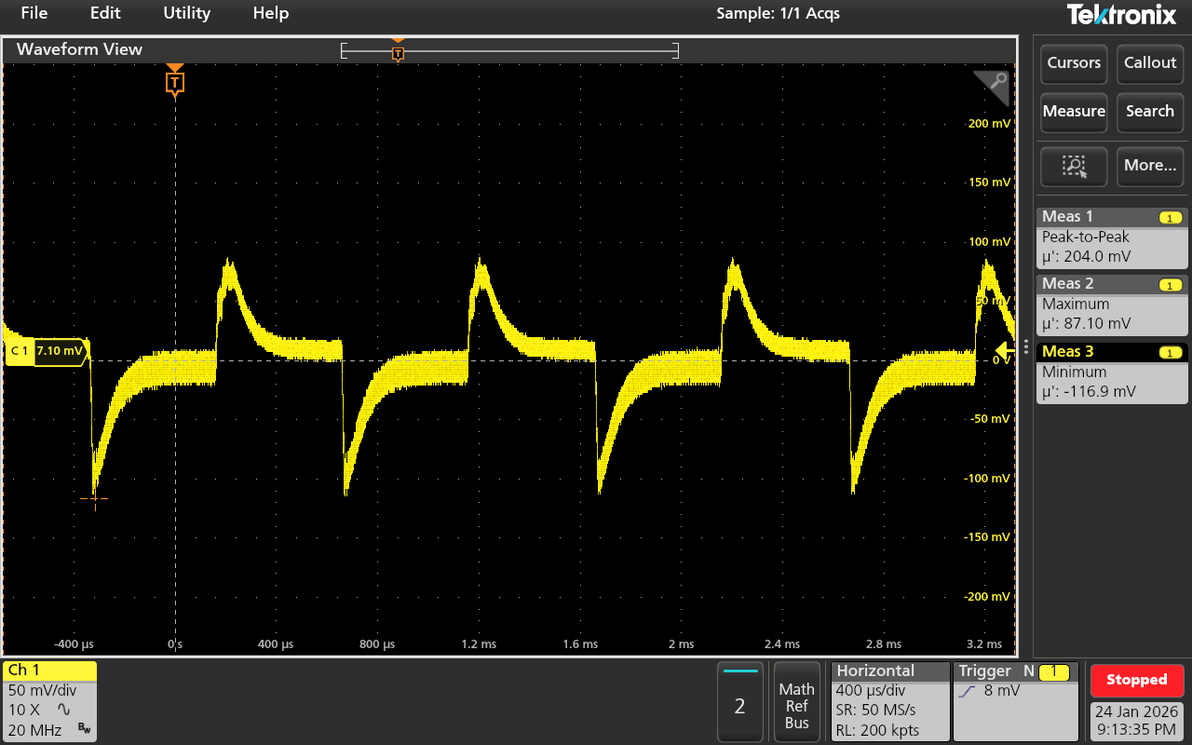

测试条件：上升下降1A/us 0.1A到0.9A跳变 1000Hz 50%占空比

没什么特别好也没什么特别坏吧，如果找最大的问题动态响应可能并不算好。
