朋友淘了一颗光宝为惠普代工的1000W ATX3.1电源，型号PS-4102-2，来简单拆解看看里面是个什么情况，不过在开始之前先看一下性能数据的对比。

这里引用了海韵、振华与HyperX三家的cybenetics 230V测试数据作为对比，型号为Seasonic Vertex PX-1000、Super Flower Leadex VIII 1000W与HyperX PS-4102-2 1000W。前两者80PLUS是白金，光宝是金牌。

PX1000 VIII1000 4102-2

2%效率： 73.536% 67.433% 81.318%

20w-80w: 79.94% 82.51% 87.15%

平均效率： 91.414% 92.129% 91.326%

平均噪声： 20.66 24.91 16.09

12V纹波： 26.30 26.51 35.11

5V纹波： 21.43 23.68 19.86

3.3V纹波： 26.91 22.60 19.93

5VSB纹波： 28.08 15.03 12.52

12V负载调整率: 0.82% 0.20% 1.12%

5V负载调整率： 0.40% 0.22% 0.84%

3.3V负载调整率：0.84% 0.61% 1.93%

5VSB负载调整率：2.35% 1.94% 3.18%

12V动态： 11.50V 11.51V 11.23V

5V动态： 4.922V 4.943V 4.945V

3.3V动态: 3.221V 3.216V 3.141V

5VSB动态： 4.912V 5.015V 4.972V

从上面的数据来看，光宝强在低负载效率、噪音以及支路纹波表现上，海韵与振华主要强在各路负载调整率与12V 200%动态负载上。

有意思的是，Cybenetics测试的这款是HP HyperX版PS-4102-2，开关管方面从用料表来看比较丐。而HP还有一款同型号打着HP OMEN logo的PS-4102-2，基于同方案的情况下用料要强上很多，这次拆解的就是这一款。

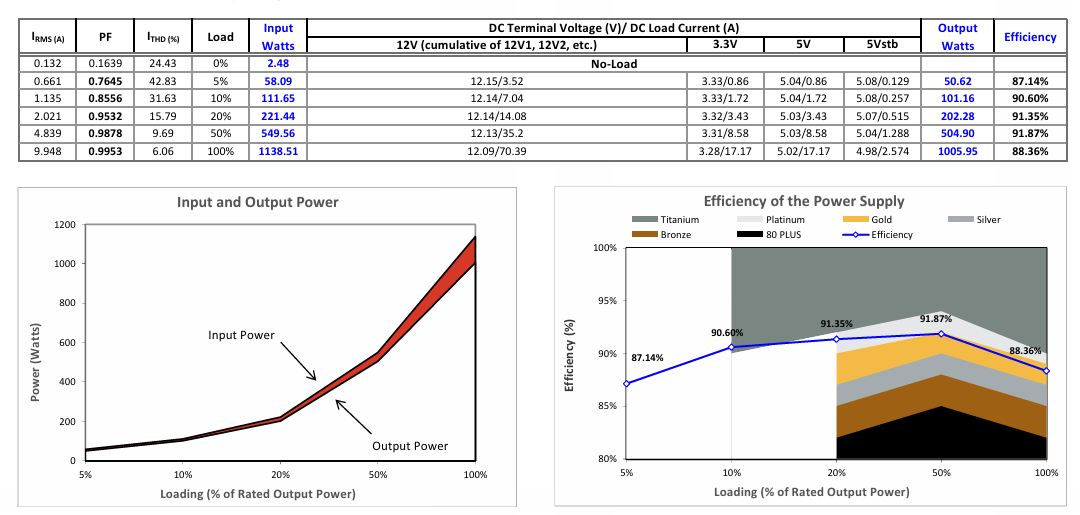

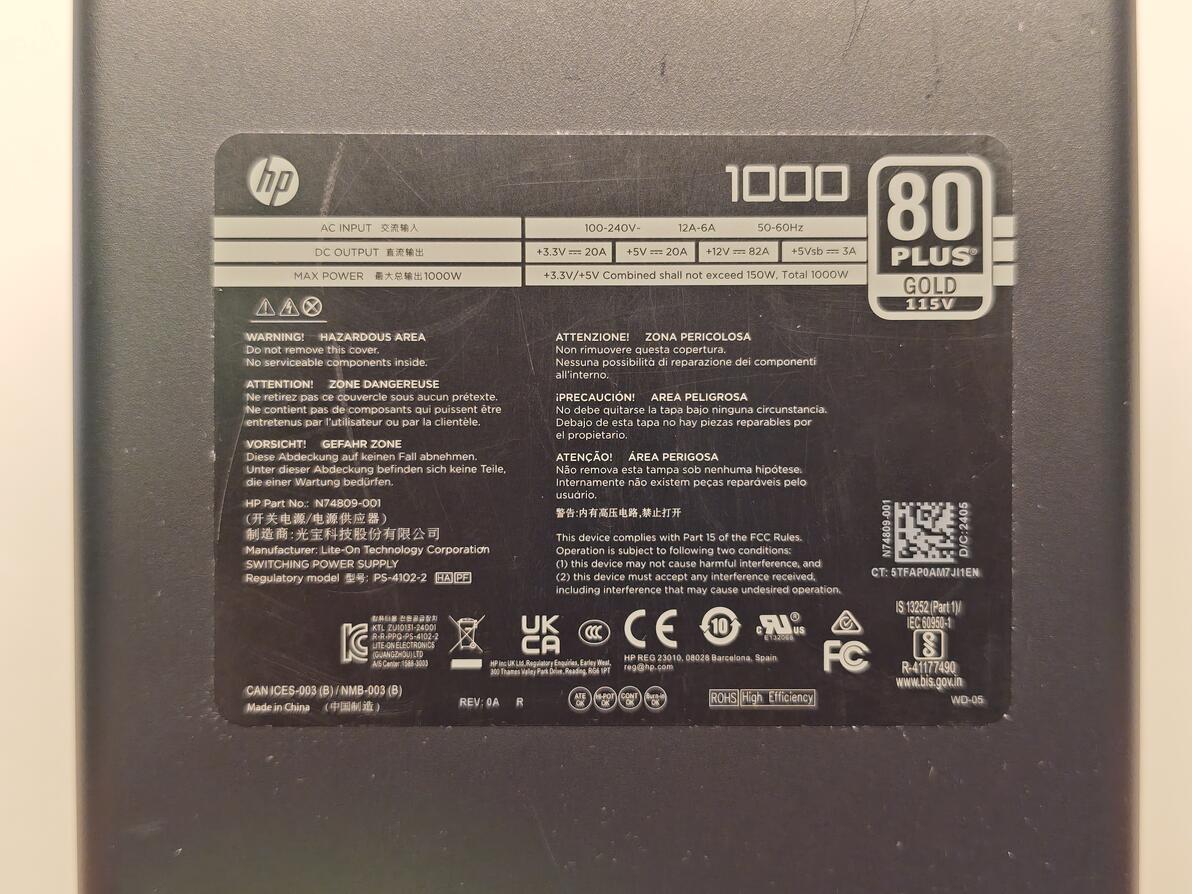

80PLUS测试的PS-4102-2就是图上拆解的这一款，于24年3月通过测试。同样有非常好的低负载表现，80PLUS测试条件为115V 60Hz：

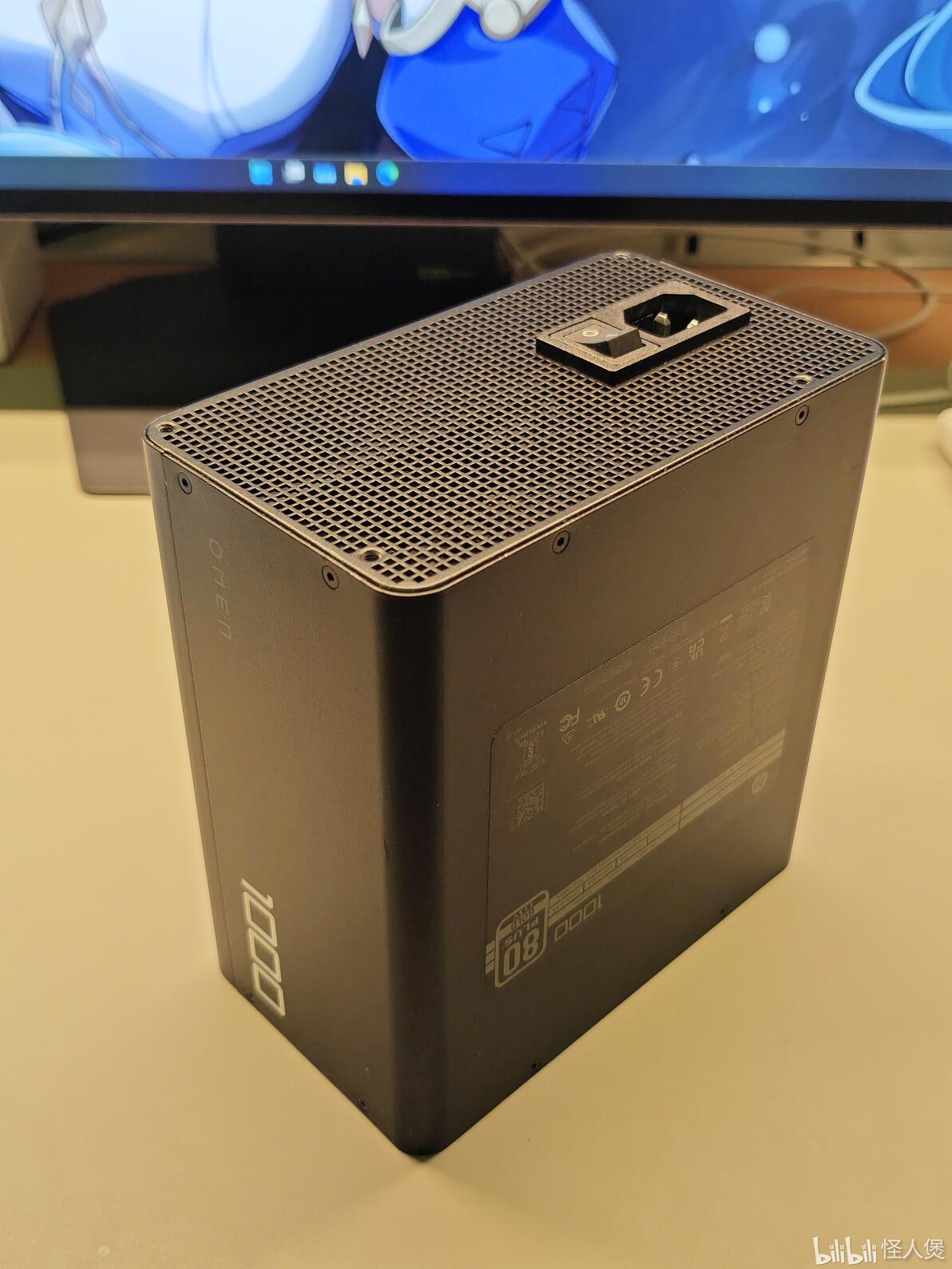

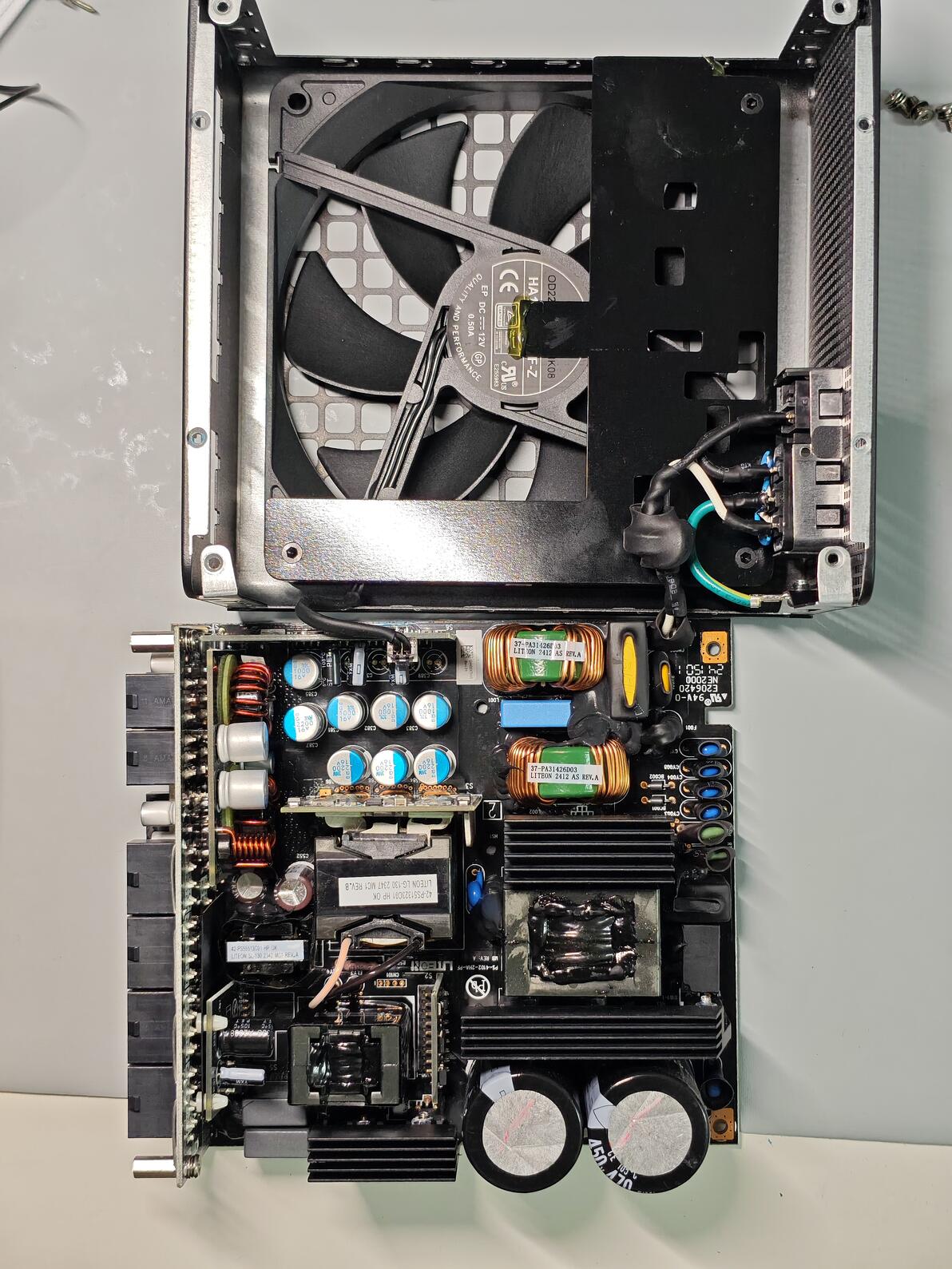

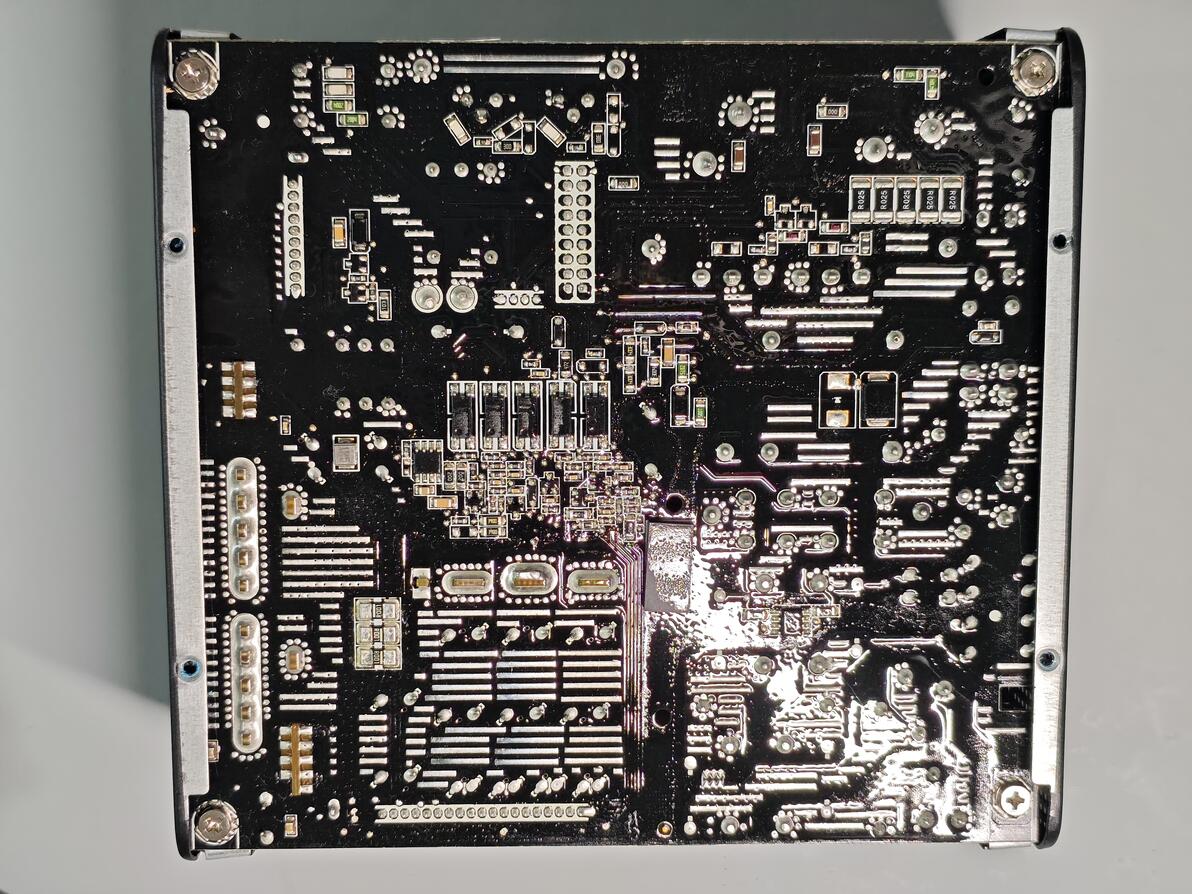

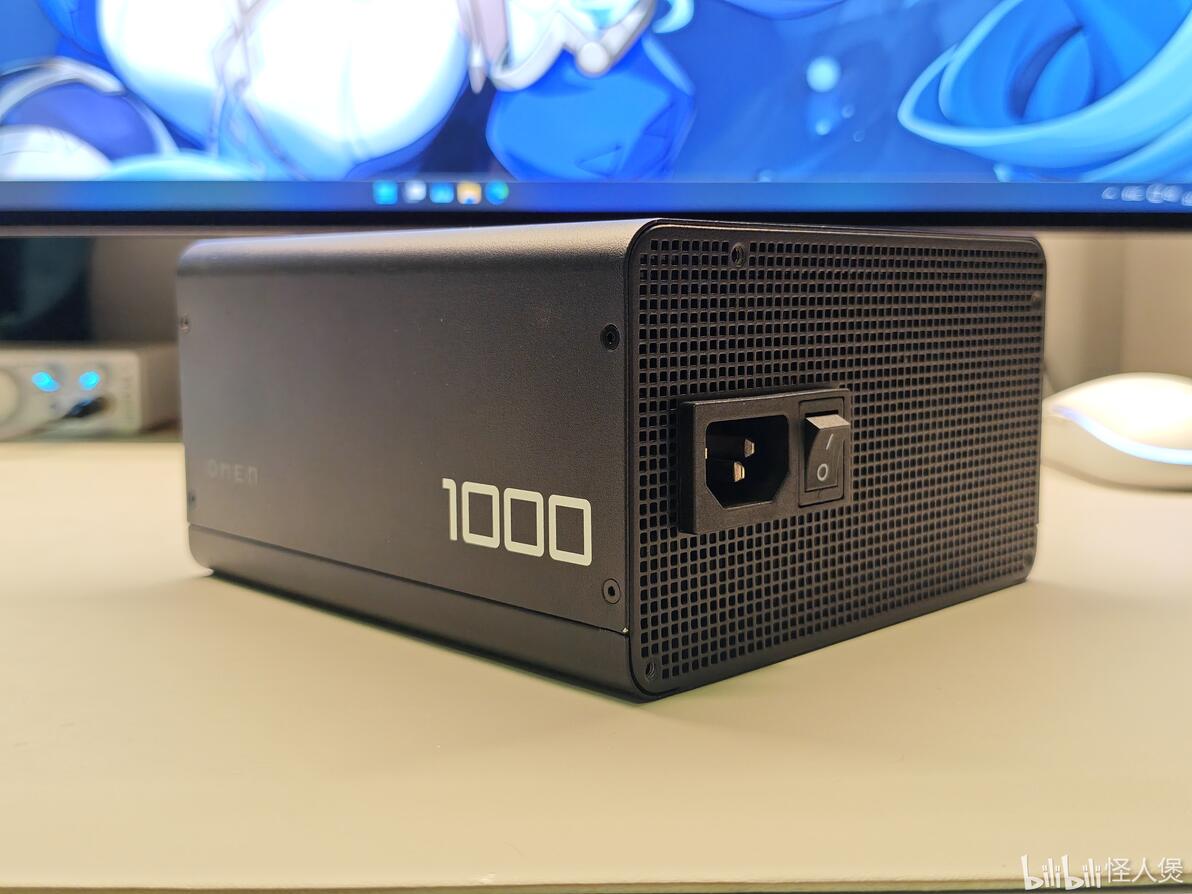

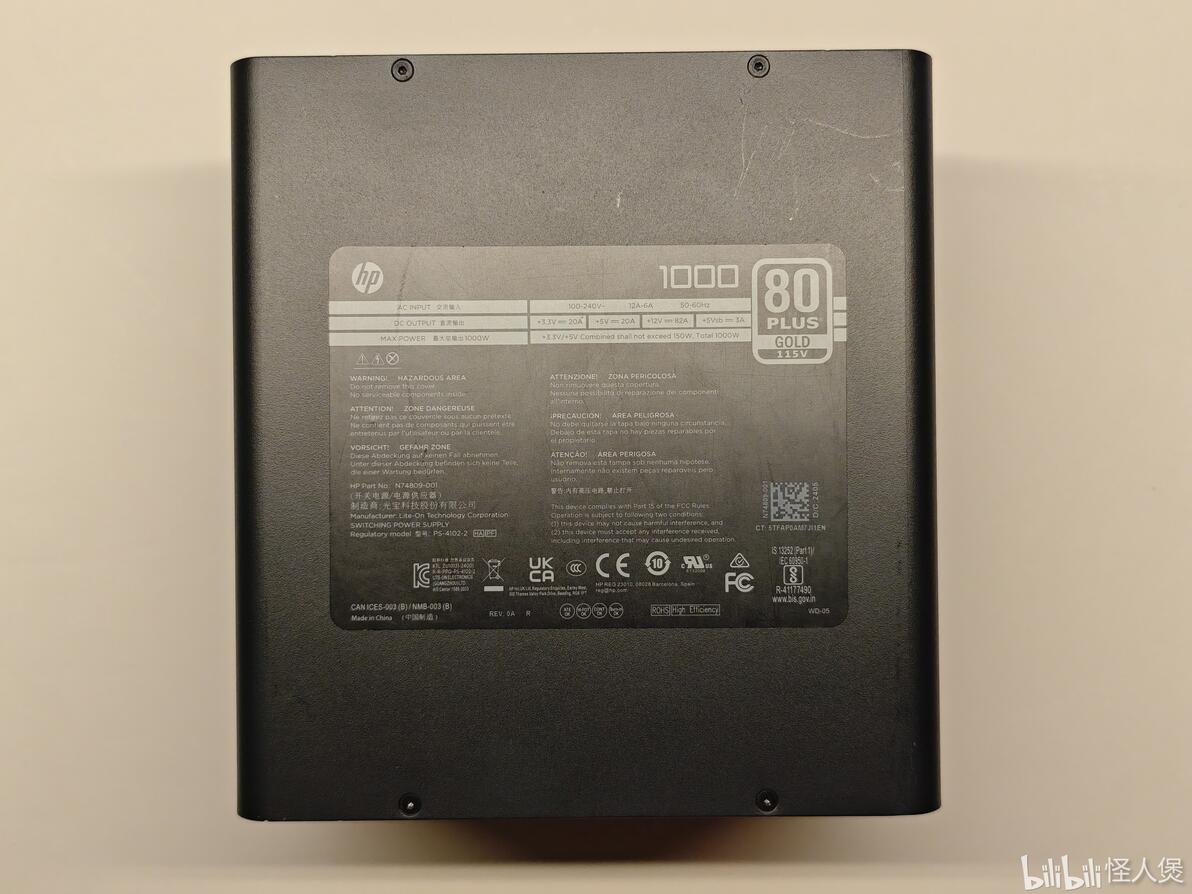

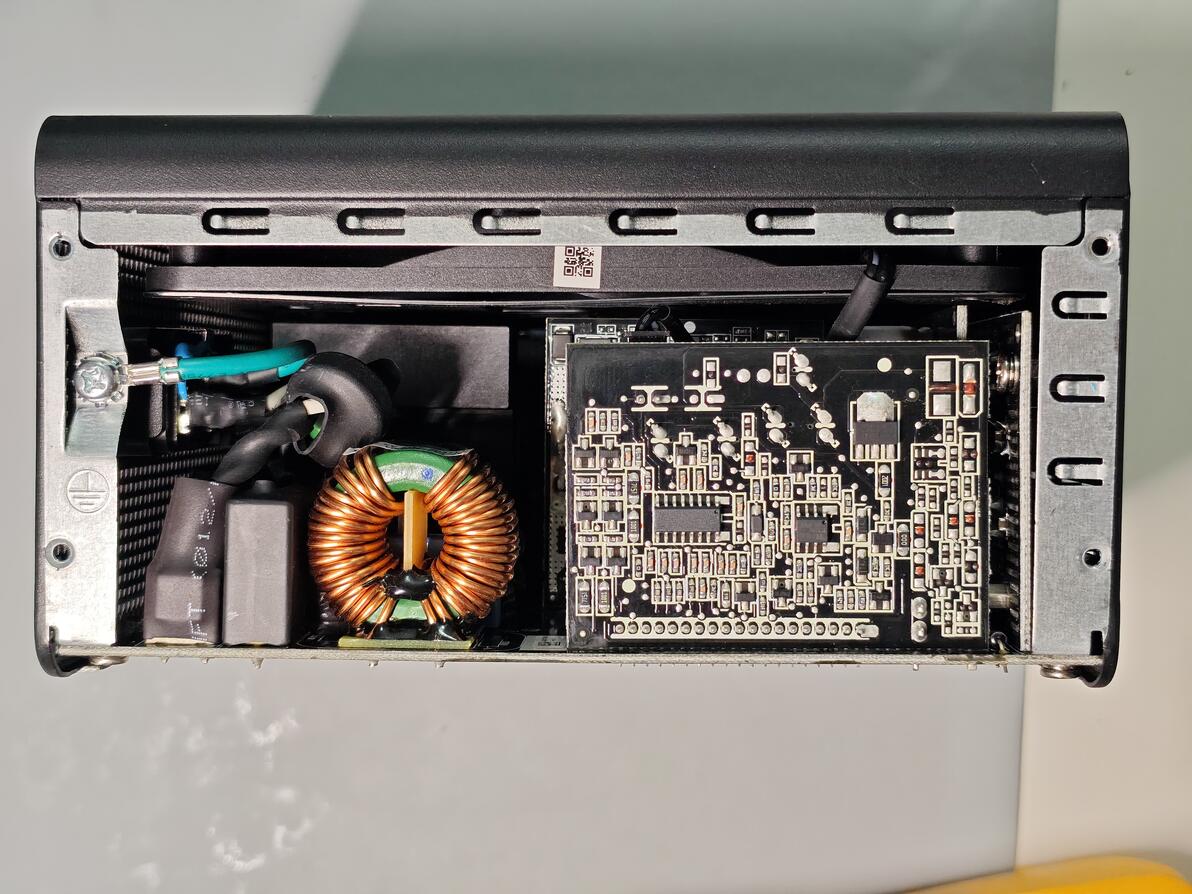

左右两侧以及PCB底部视图

左面

背面涂了三防漆

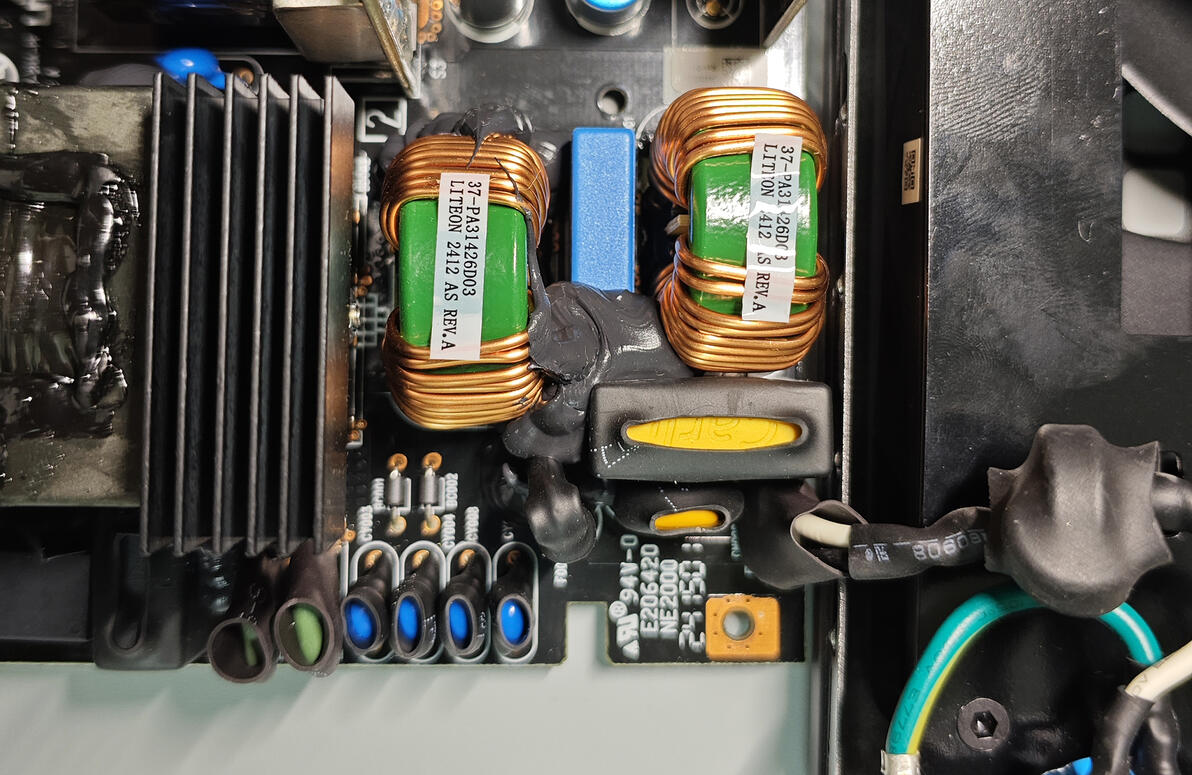

这里通过串独立的磁珠原件优化EMI

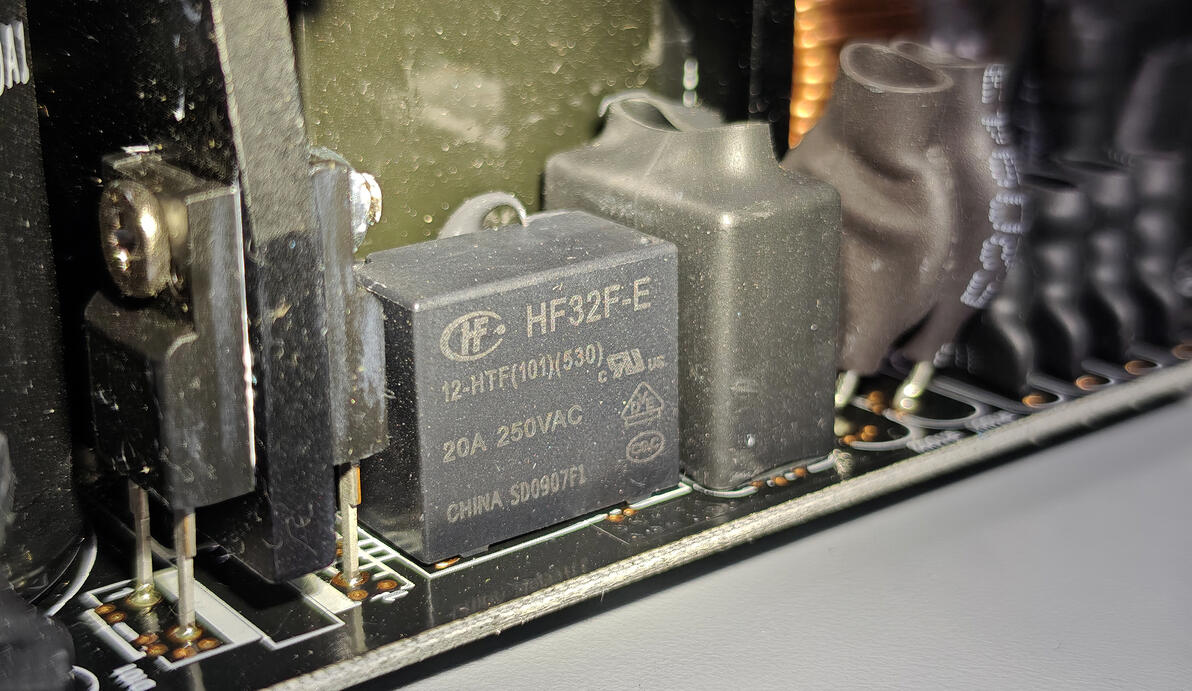

前级MOV、NTC与继电器齐全。

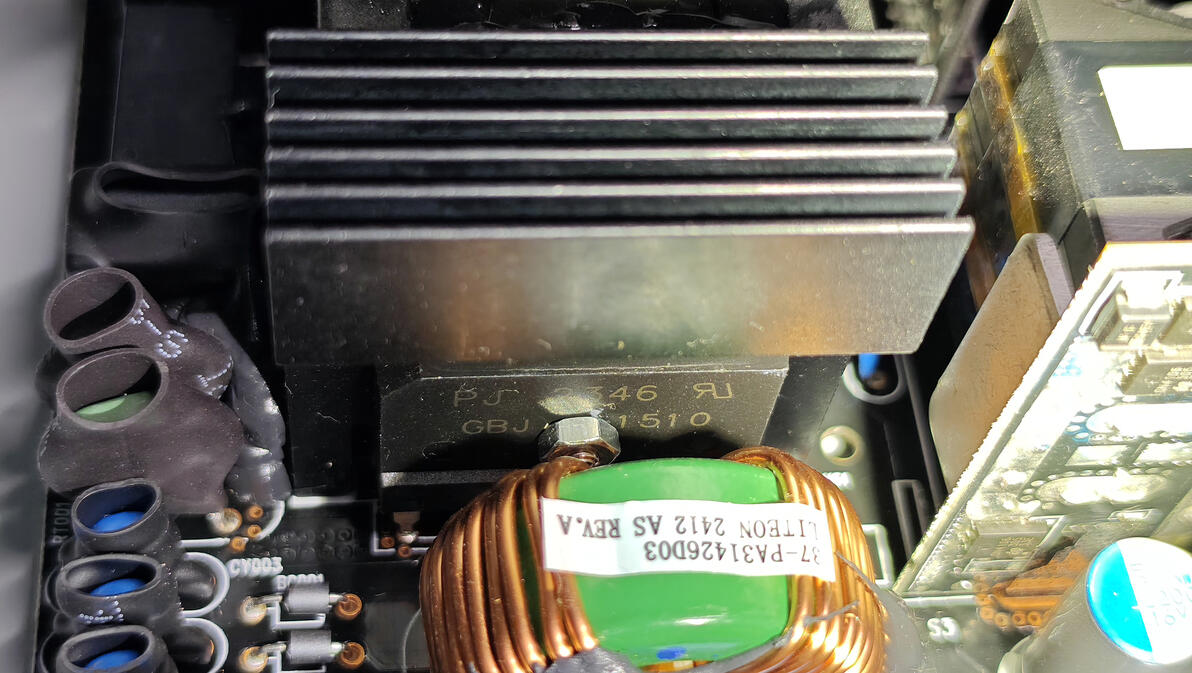

整流桥是两枚强茂GBJ 1510 1000V 15A并联且附带一大块散热

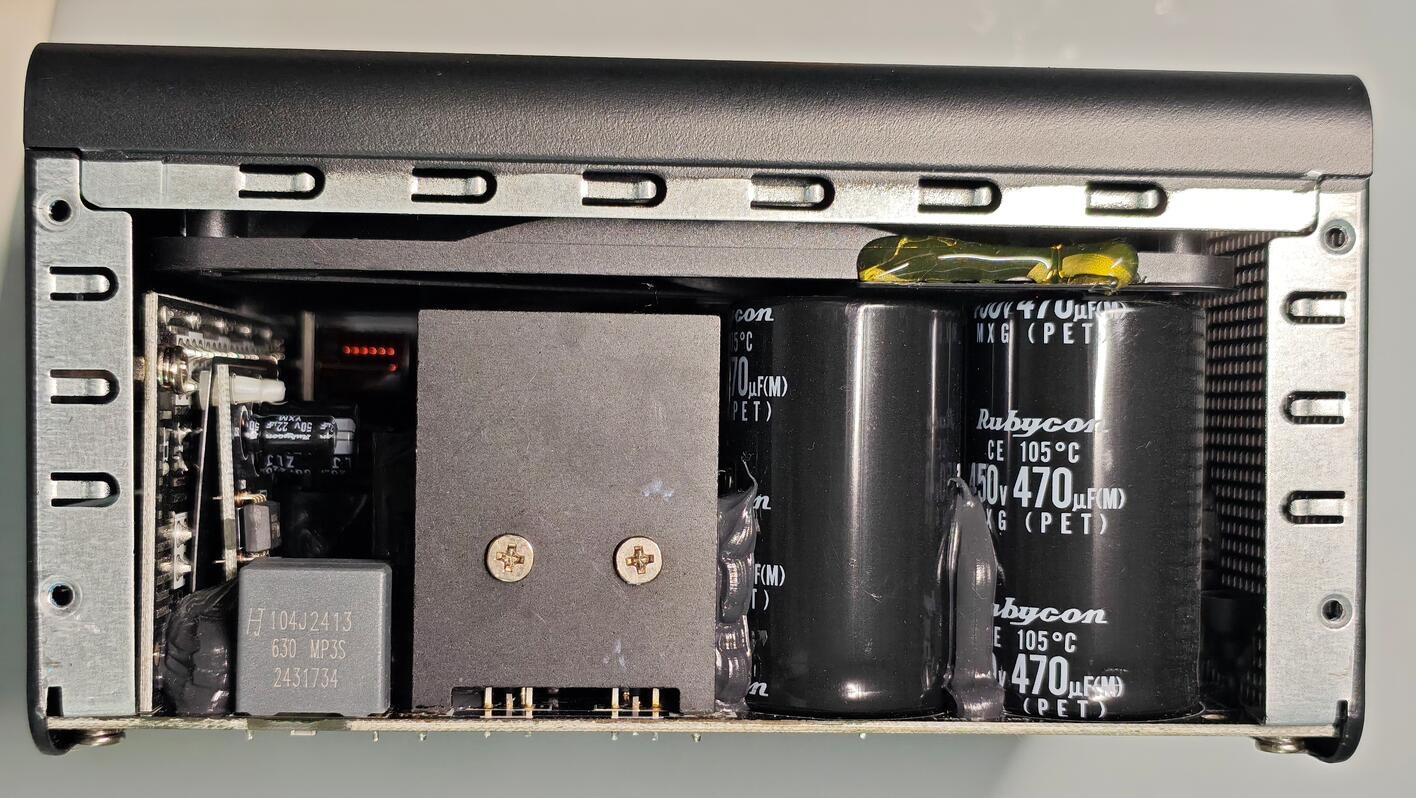

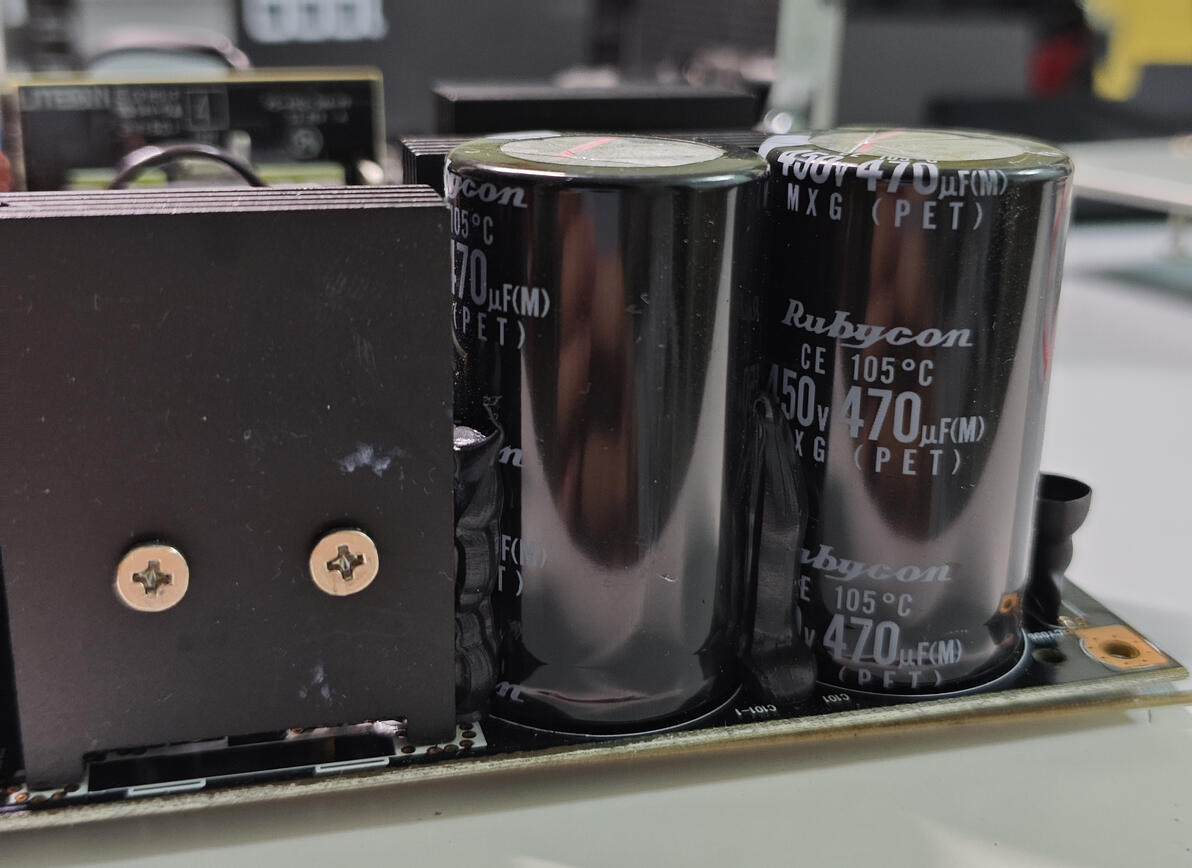

主电容是两颗红宝石450V 470μF MXG系列105℃@3000H并联

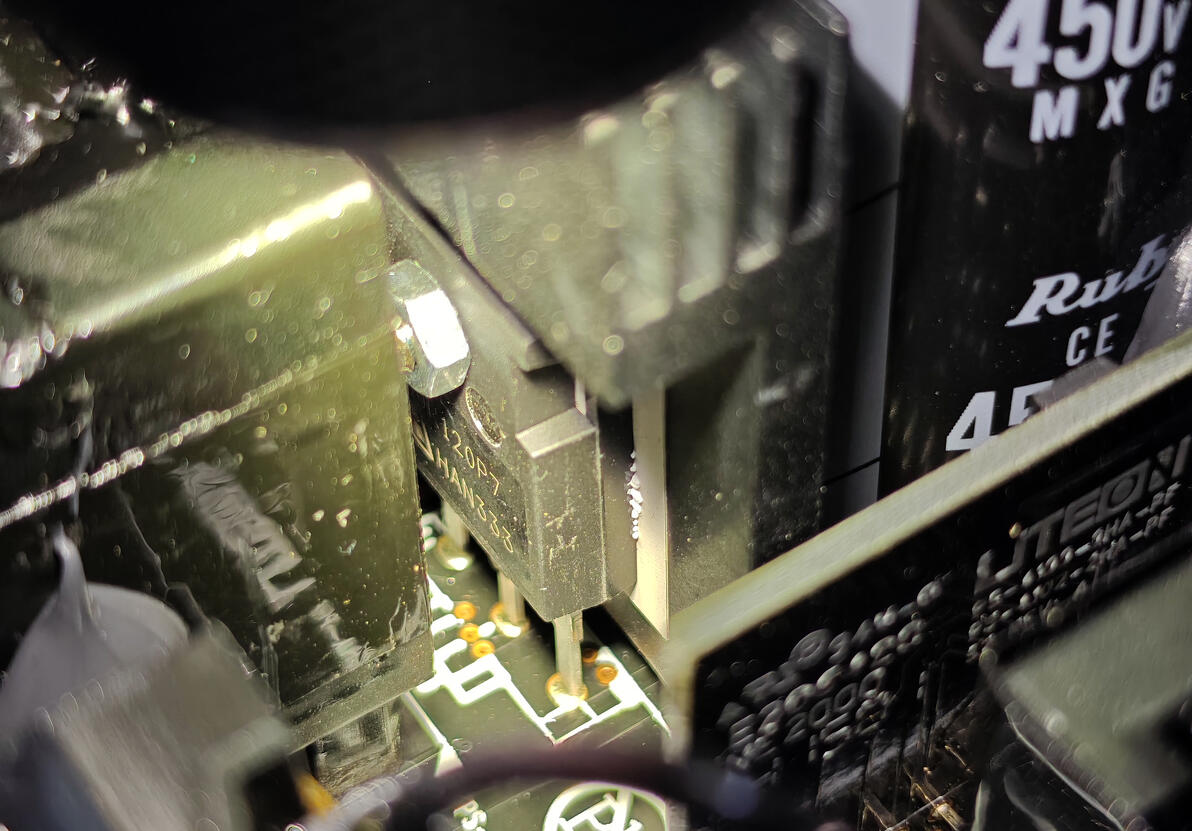

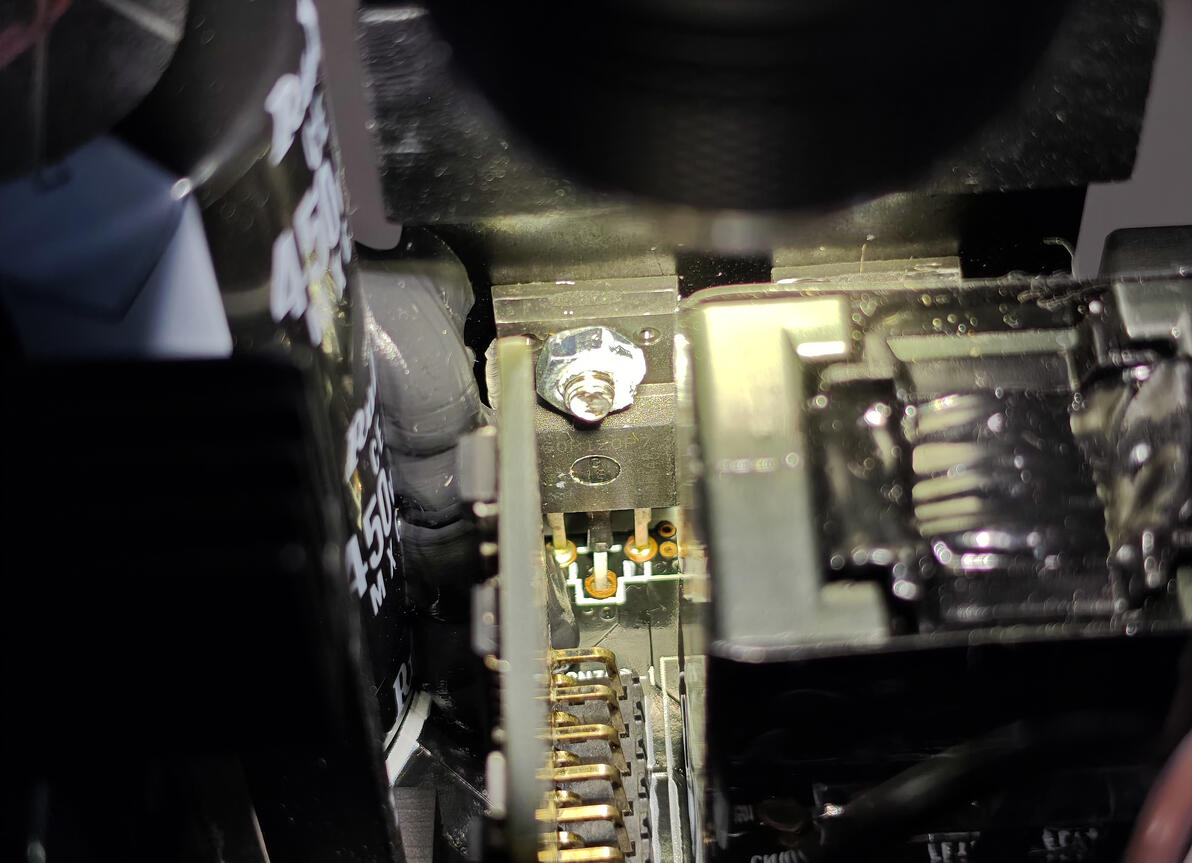

PFC开关管是两颗英飞凌IPW60R120P7 600V 16A@Tc100℃ 120mΩ max并联

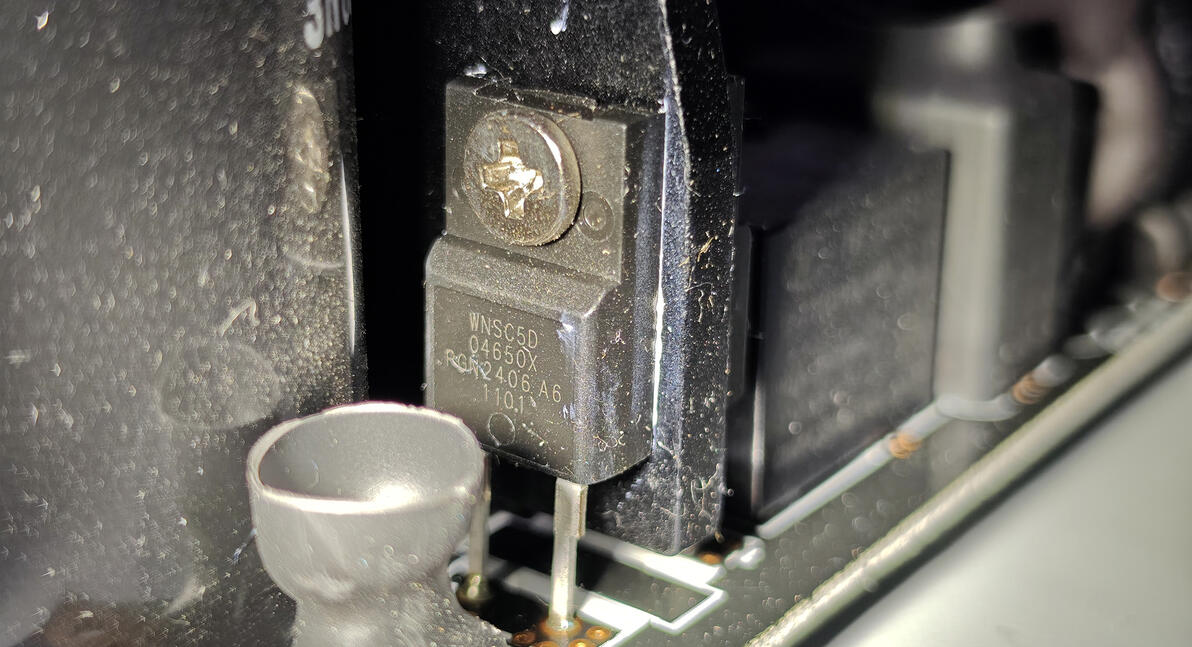

整流管是两颗瑞能WNSC5D04650 650V 4A碳化硅肖特基并联

LLC开关管是两颗英飞凌IPA60R120P7 600V 16A@Tc100℃ 120mΩ max

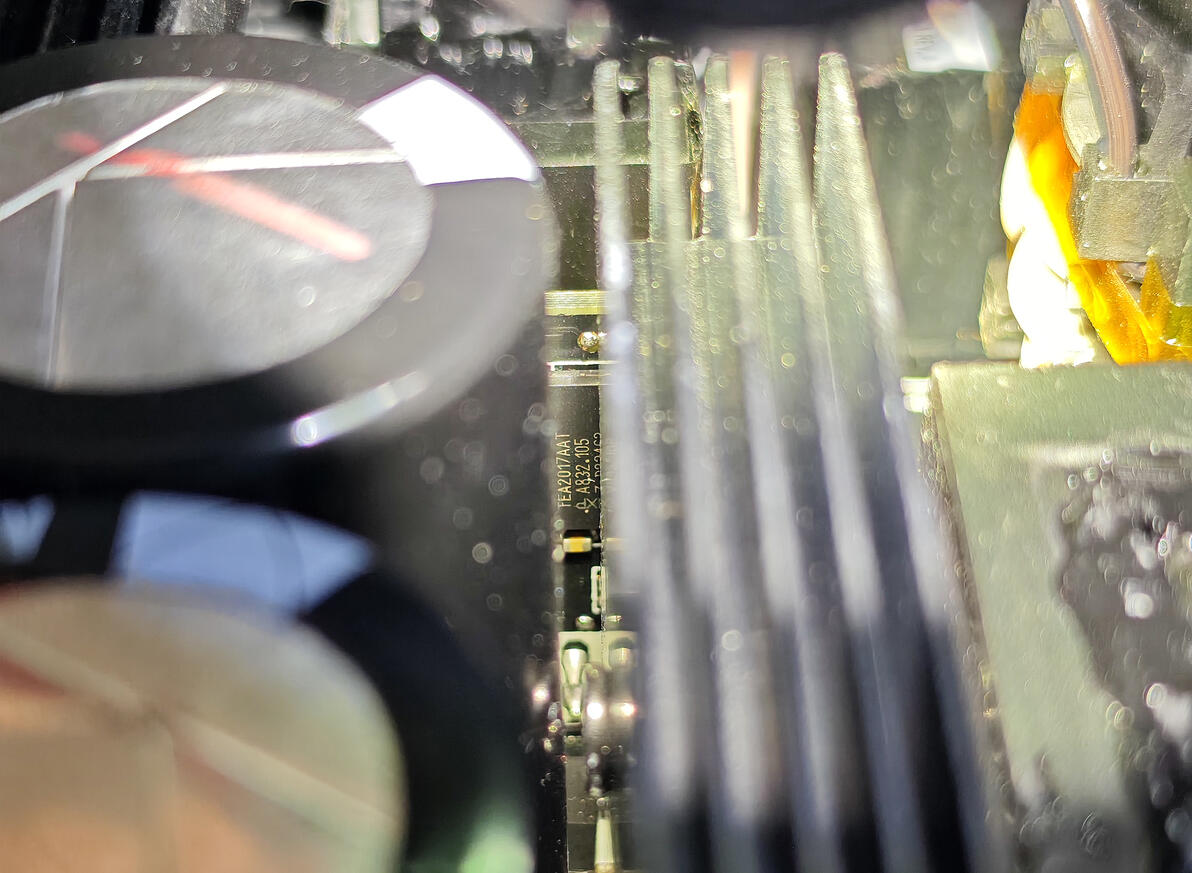

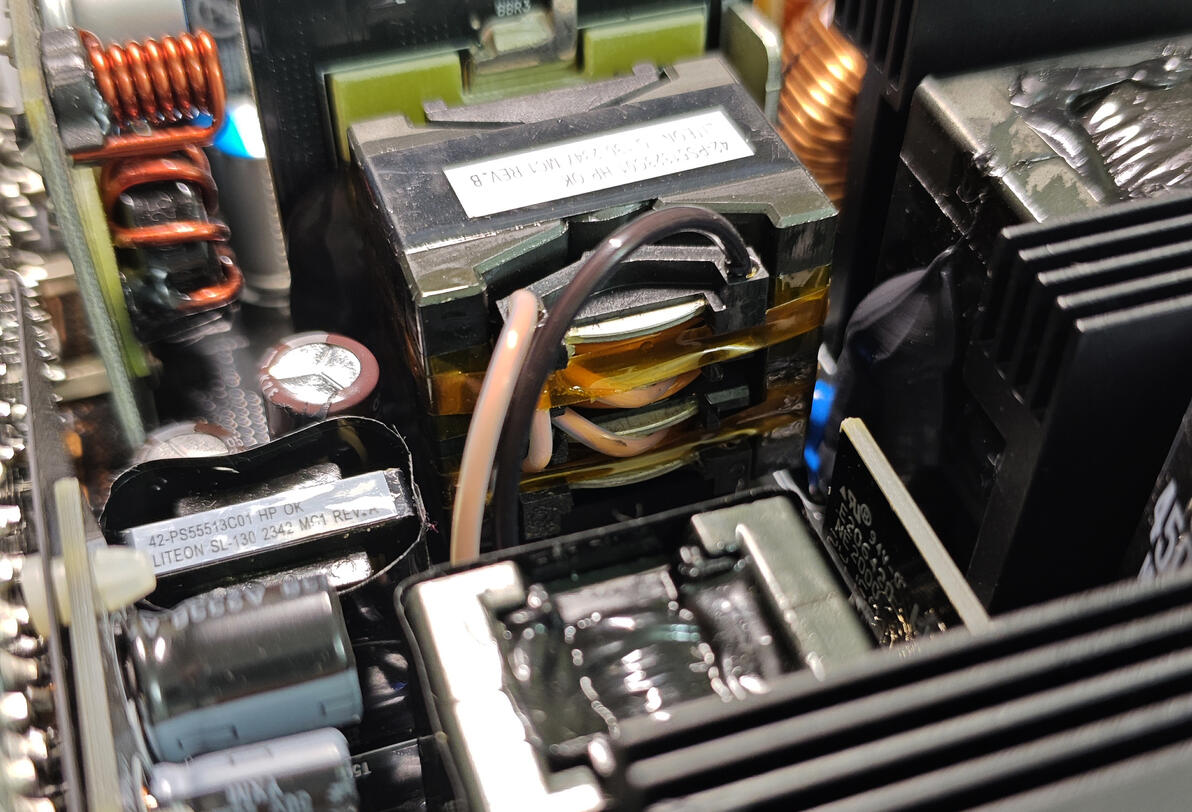

主控是TEA2017AAT，主变压器初级多股线次级铜带输出，直接连接同步整流小板。外置励磁电感设计。

PSG

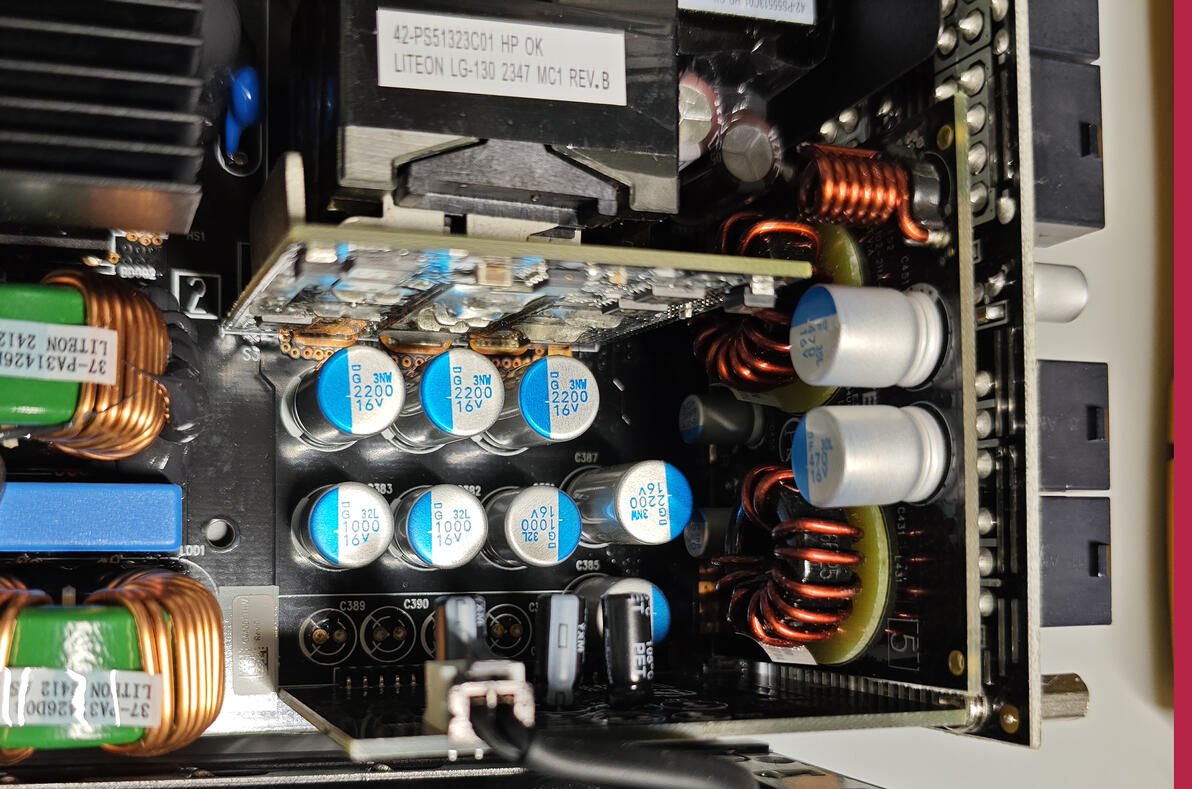

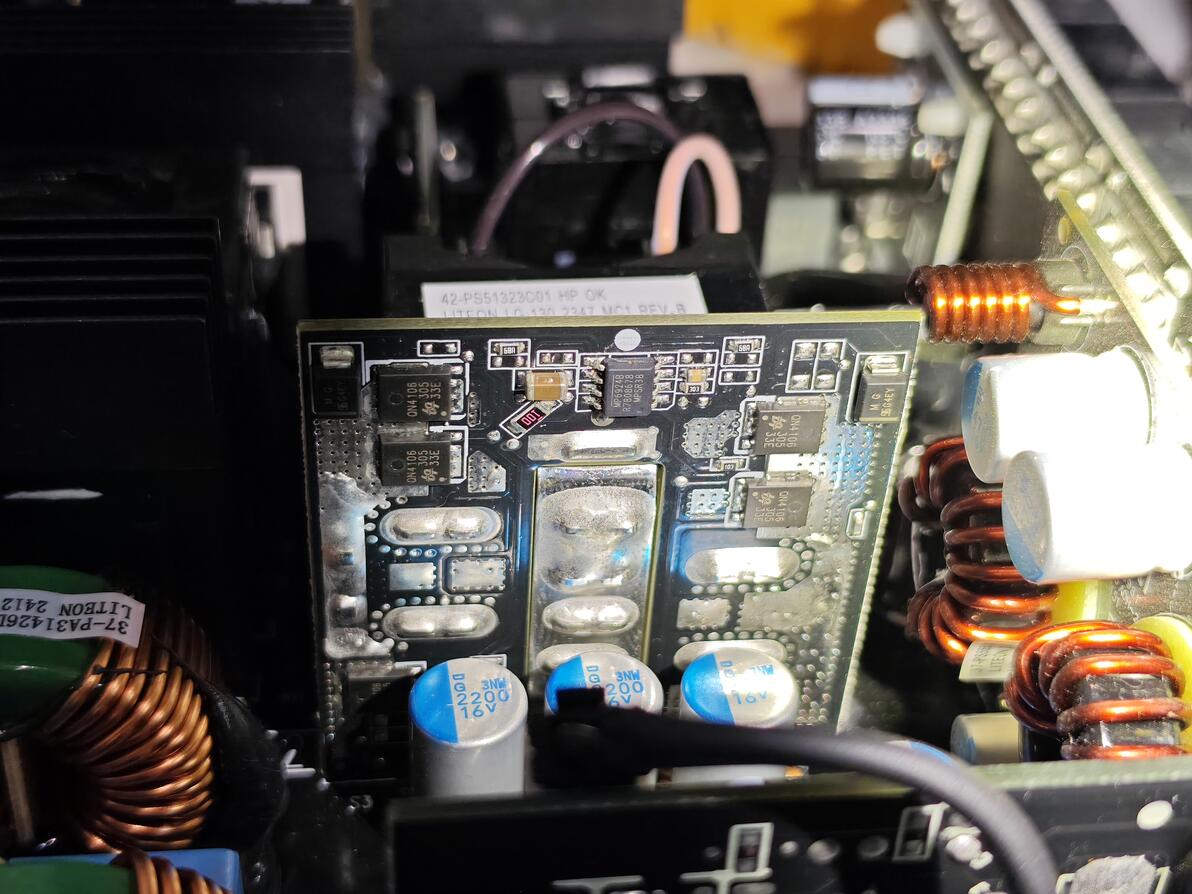

同步整流MOS是六颗UBIQ的QN4106M6N，40V 209A@Tc25℃ 1.45mΩ max；同步整流控制器则是MP6924B，兼驱动功能。变压器次级是扁铜带中心抽头，全波整流布局；主回路次级的滤波电容全部是日化PSG与PSF固态。

5V与3.3V的DCDC部分：控制器为uP3861P 2x XEMI XP3NA3R4MT 30V 46A@100°C, 3.4mΩ max 2x UBIQ QN3106M6N 30V 57A@100°C, 3.8mΩ max

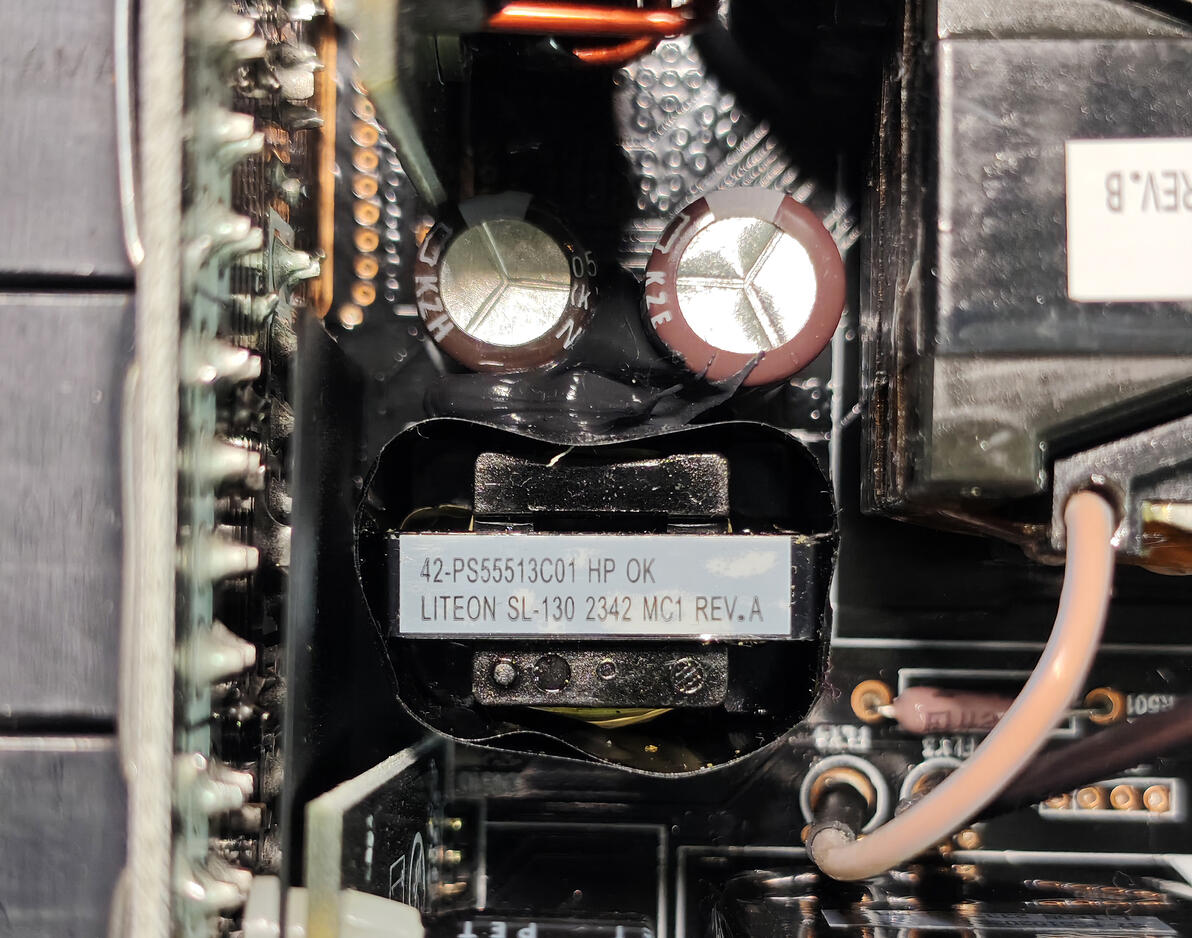

YXM与ZLJ启动/供电电容

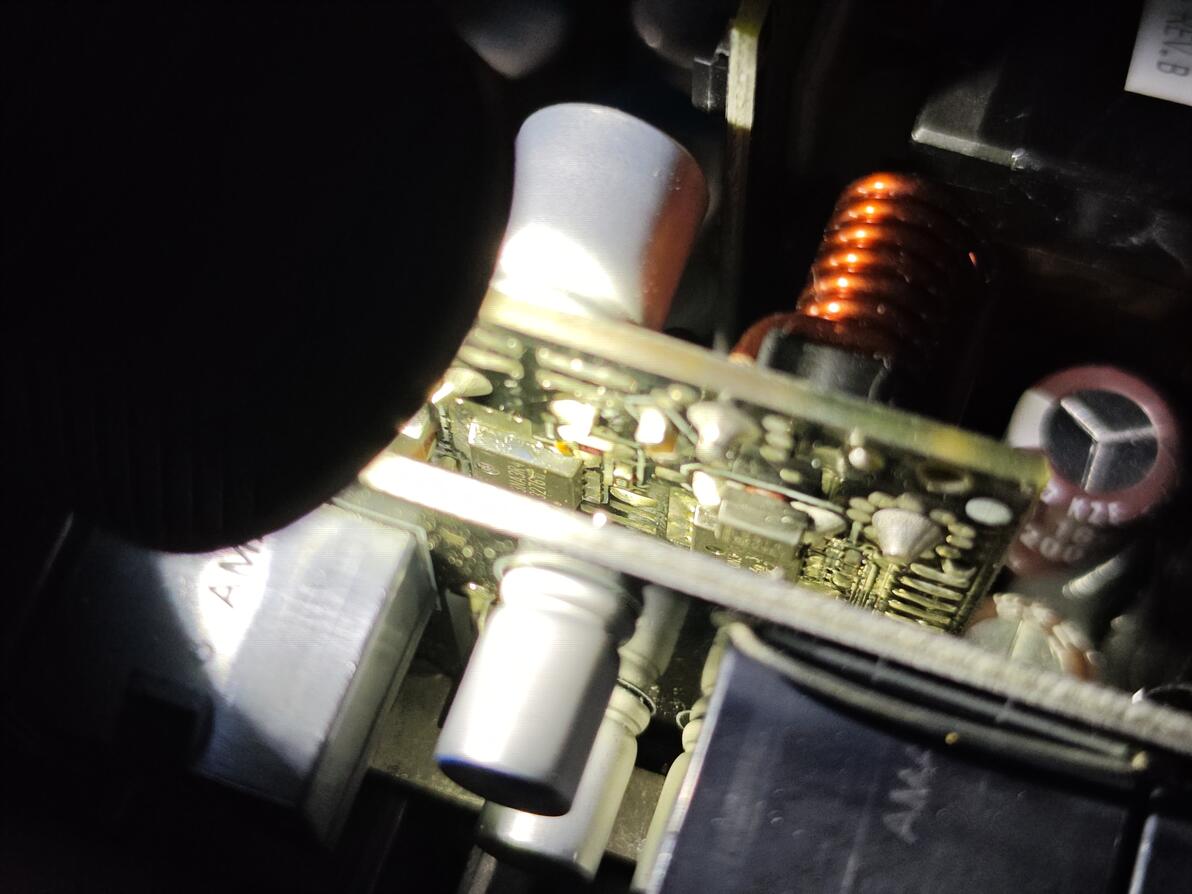

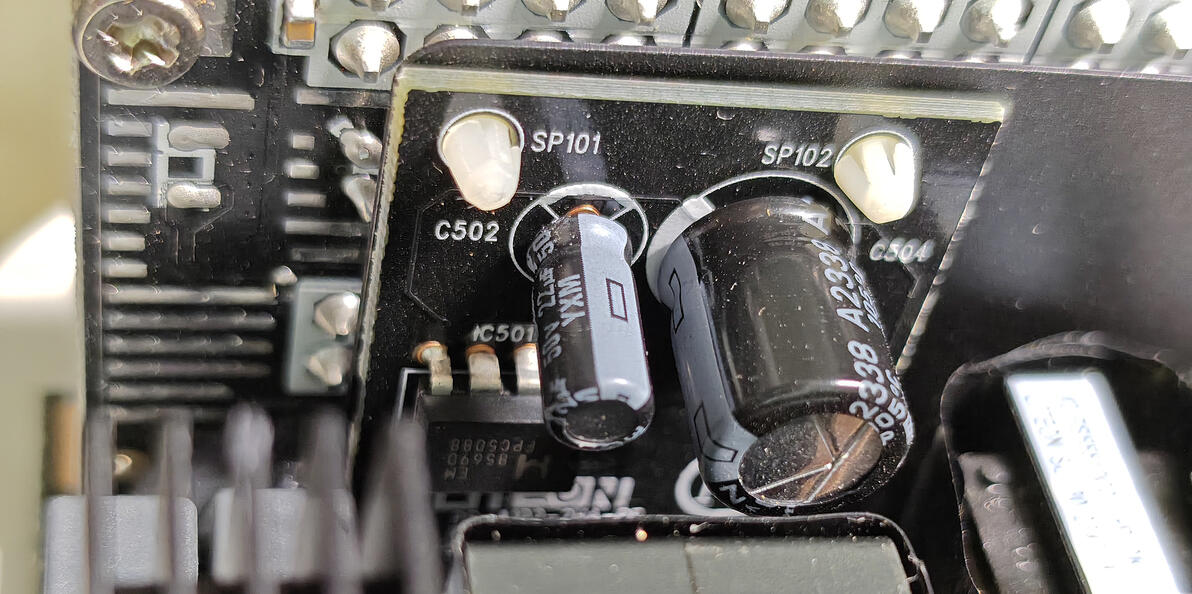

5VSB这路由EM8569D反激电源芯片与次级CLC滤波构成，芯片供电用的电解电容也非常好，图上大的红宝石ZLJ为105℃@9000h，小的YXM是105℃@10000h品。

这里做了一个Cybenetics测试的HyperX版与这次拆解的OMEN版用料对照文字列表，主要是看看主回路不同的地方，目前不知道是Cybenetics搞错了还是HP真的让光宝做了两个超大差距用料但功率一致的版本。为了方便阅读区分，用红色表示HyperX，蓝色表示OMEN。

整流桥:2x GBU808 800V 8A

2x GBJ1510 1000V 15A

PFC：2x IPA60R180P7 600V 11A@Tc100℃ 180mΩ max

2x IPW60R120P7 600V 16A@Tc100℃ 120mΩ max

WNSC5D04650X (650V, 4A @ 93°C)

2x WNSC5D04650X (600V, 4A @ 93°C)

2x Rubycon (450V, 390uF 3000h @ 105°C, MXG)

2x Rubycon (450V, 470uF 3000h @ 105°C, MXG)

LLC: 2x TK16A60W 600V 15.8A@Ta25℃ 190mΩ max

2x IPA60R120P7 600V 16A@Tc100℃ 120mΩ max

SR: 6x Silan SVG042R1NL5 40V 81A@Tc100°C, 2.1mΩ max

6x UBIQ QN4106M6N，40V 209A@Tc25℃ 1.45mΩ max

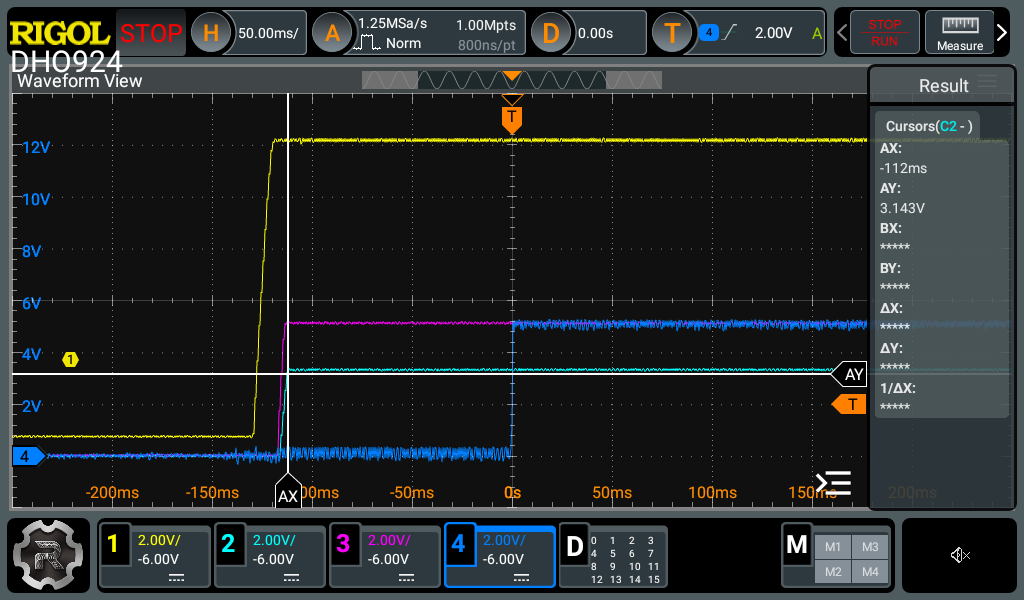

还测试了下这次拆解的HP OMEN上电时序，和Cybenetics是几乎相同的结果。T3时序也就是95%电压到POWER_OK延迟在112ms左右，符合ALPM要求，按理来说是应该就是同款方案。

委托的测试数据与图片来自@timejim​

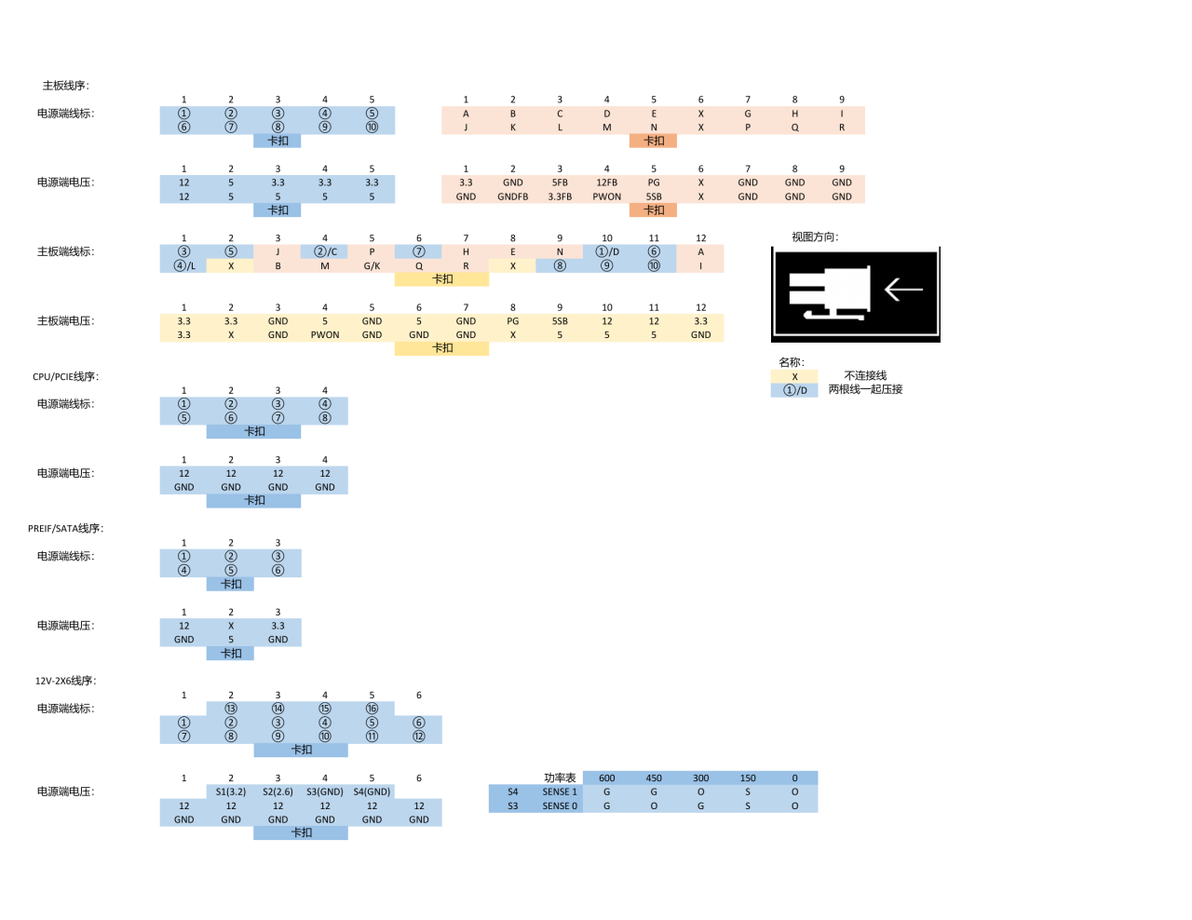

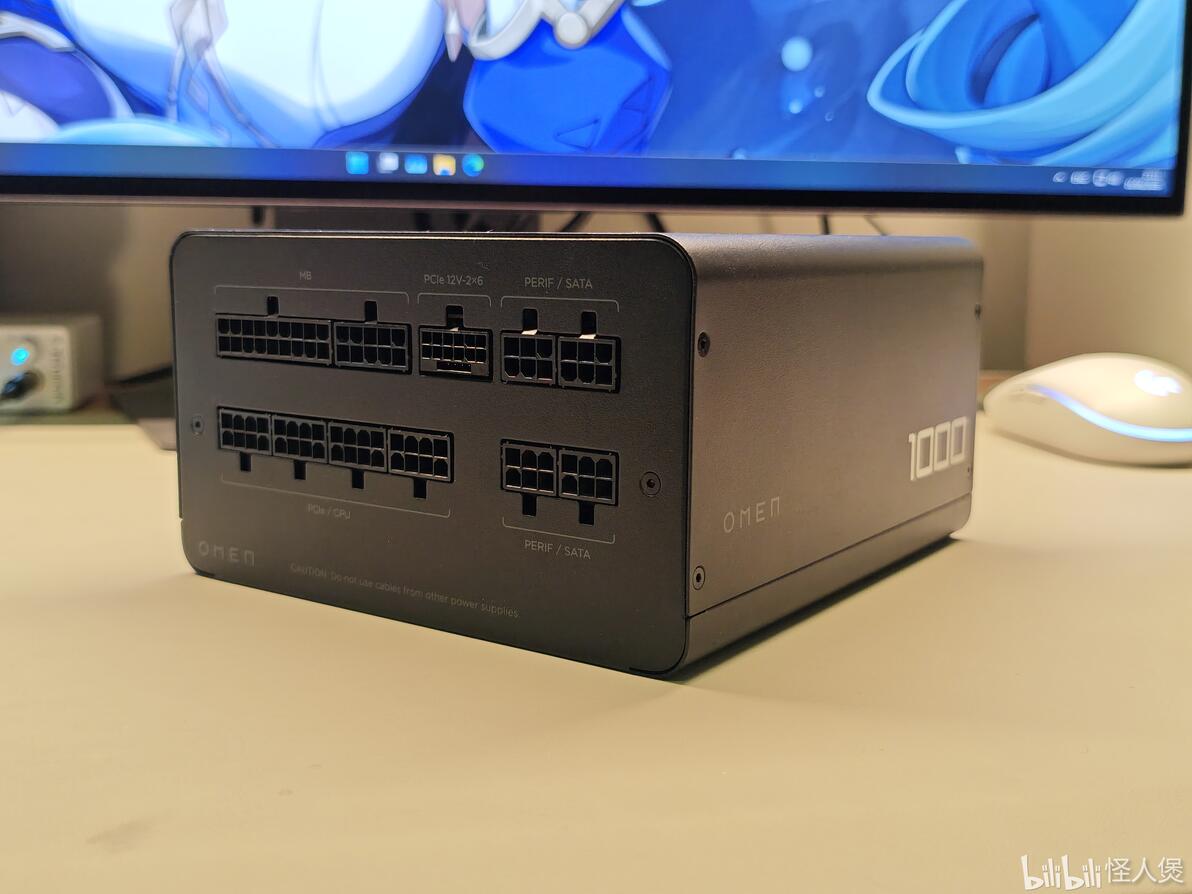

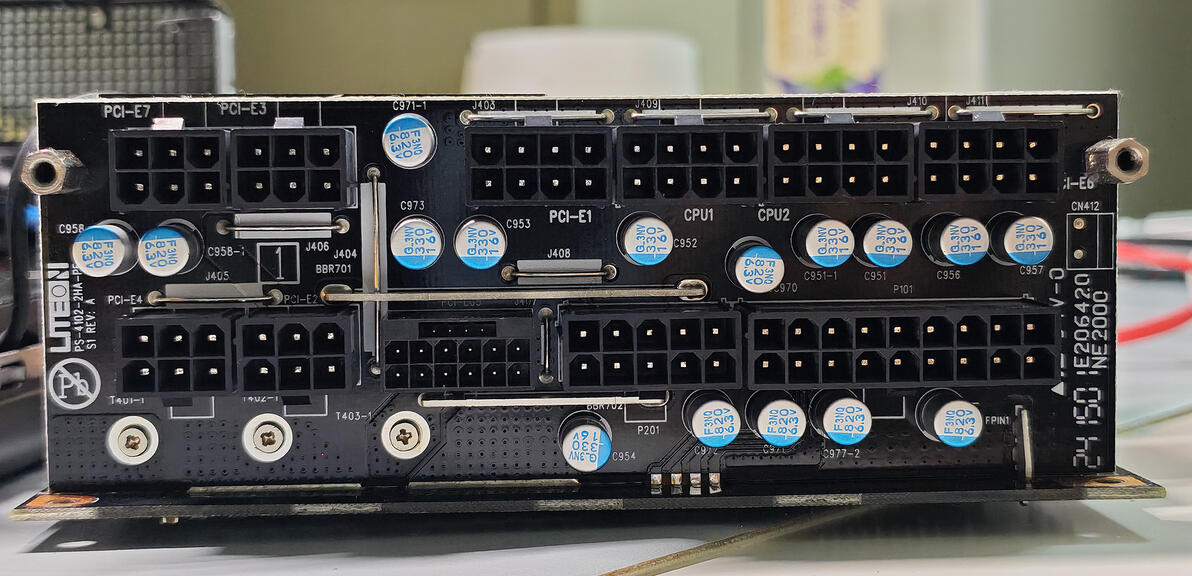

• 模组接口的定义如图，X表示不接线为空，X/X表示两根线一起压接。

最后就是价格问题：这个电源在国外常态是299美元，打折能到129美元但是这个价格就算全新十年保修在国内的价格也是毫无竞争力。因此在国内只推荐捡垃圾，推荐的价格是不超过260元，且尽量不要购买有白色贴纸的ES版本。
