文章由上海徽涛自动化设备有限公司提供

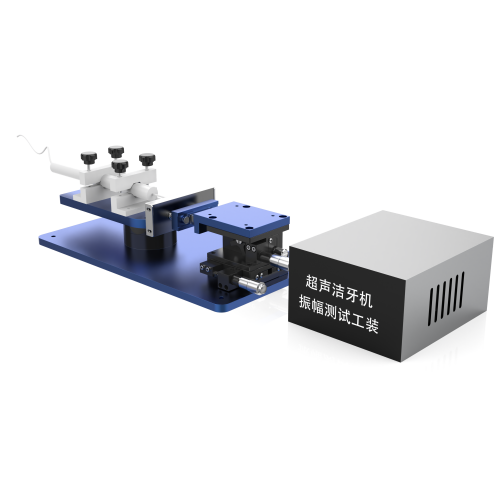

超声洁牙机振幅测试工装（传感器法）是依据 YY/T 0751-2009 标准设计的专用设备，通过非接触式传感器（如激光位移传感器或高精度电容式测微仪）量化工作尖的振动幅度（振幅）及频率稳定性，确保设备输出符合临床安全与疗效标准。

一、核心功能与用途

量化振幅参数：

测量工作尖的纵向微幅振动（振幅范围通常为 20-300μm），精度优于 ±1μm，满足标准中振幅误差 ≤±5μm 的要求。

避免因振幅异常导致牙釉质损伤（振幅过大）或清洁效率下降（振幅过小）。

频率稳定性检测：

检测工作尖的振动频率是否稳定在 18-45kHz 范围内（主流设备工作频率为 25-45kHz），误差不超过 ±10%。

波形失真度分析：

通过分析振动波形，评估洁牙机的振动特性是否均匀、稳定，避免因波形失真导致的性能问题。

二、技术原理与实现方式

非接触式测量技术：

激光位移传感器：通过激光束测量工作尖的振动位移，实现高精度、无干扰的振幅检测。

高精度电容式测微仪：利用电容变化原理测量微小位移，适用于低振幅场景的精确测量。

自动化测试系统：

集成高速数据采集系统，实时捕捉振动信号并转化为电信号。

通过 PLC 或专用软件进行数据处理，生成振幅-时间曲线、频率分布图等可视化报告。

模块化与智能化设计：

可更换适配头：支持不同型号洁牙机的工作尖兼容性测试，降低使用成本。

蓝牙传输功能：部分型号支持测试数据直接上传至医院设备管理系统，实现远程监控与数据分析。

AI辅助分析：自动识别振动参数中的异常值，提高测试效率和准确性。

三、关键技术参数

振幅测量范围：0-2mm，覆盖临床实际需求。

频率响应范围：0-40kHz 以上，兼容不同型号设备。

测试推力控制：自动施加 0-20N 范围内的测试推力，控制精度 0.01N，模拟临床操作中的受力条件。

调节精度：

洁牙机角度调节：精度 0.1 度，调节范围 0-180 度。

洁牙机前后位移调节：精度 0.1mm，调节范围 0-30mm。

环境适应性：工作温度 15-40℃，湿度 20-85%RH（无结露），适应不同临床环境。

四、应用场景

生产质量控制：

在洁牙设备生产过程中，检测工作尖的振幅和频率是否符合设计要求，确保产品性能一致性。

通过长期监测振幅数据，及时发现设备性能衰减或部件磨损，指导维护与更换。

临床验证与注册检测：

在设备投入临床使用前，验证其振动性能是否会对患者牙釉质造成损伤。

检测机构使用该工装对超声洁牙机进行注册检测，确保设备符合行业安全与疗效标准（如 YY/T 0751-2009、YY 0460-2009）。

研发与改进：

为新型洁牙机的研发提供数据支持，例如通过振幅与频率的关联分析，优化压电陶瓷换能器的能量转换效率。

测试不同设计或材料的工作尖振动特性，指导产品改进。

五、操作规范与注意事项

环境准备：

在 23±2℃ 的环境温度下预热设备 15 分钟，确保测试稳定性。

设备安装：

将测试工装安装在稳定的平台上，并连接好电源和传感器。

确保所有连接牢固可靠，避免在测试过程中出现松动或脱落。

参数设置：

根据测试要求设置测试参数，如振幅范围、频率范围、测试时间等。

确保参数设置合理且符合测试标准。

测试操作：

将工作尖与传感器保持严格垂直，距离控制在 3-5mm 范围内。

启动测试工装，开始测试并记录测试数据。

在测试过程中，避免对工作尖施加额外的外力或干扰，以免影响测试结果。

数据分析：

测试完成后，对测试数据进行分析和处理。

根据测试结果评估洁牙机的振动性能是否符合临床要求，并出具相应的测试报告。
