Gerber层未必神秘。了解PCB制造中每个Gerber层的名称和用途,既能改进你的设计,也能让你与板厂之间的沟通更加顺畅。

这是三篇系列文章的第二篇,我们将:

  1. 解释Gerber文件的格式、文件名和标准修订。

  2. 帮你了解用于PCB和钢网制造的Gerber层。

  3. 解释Gerber设计制造(DFM)检查的重要性,并全部都是知识共享的。

通过本系列文章,我们将向您展示:为什么在将Gerber文件发送给PCB制造商之前对其进行检查非常重要;帮助您识别并避免常见问题;以及描述您应该执行的Gerber文件检查。

如果您已经阅读了本系列文章的第一部分,那么您已经对Gerber格式和文件命名有了一定的背景知识。本文将对一块基础PCB中的每一层,就其名称、缩写和用途进行逐层说明。

Gerber层方向

查看Gerber文件时,视线应垂直于PCB从上往下看,这样过孔、开槽和走线才能对齐。也就是说,底层所有层看起来都是左右颠倒的。

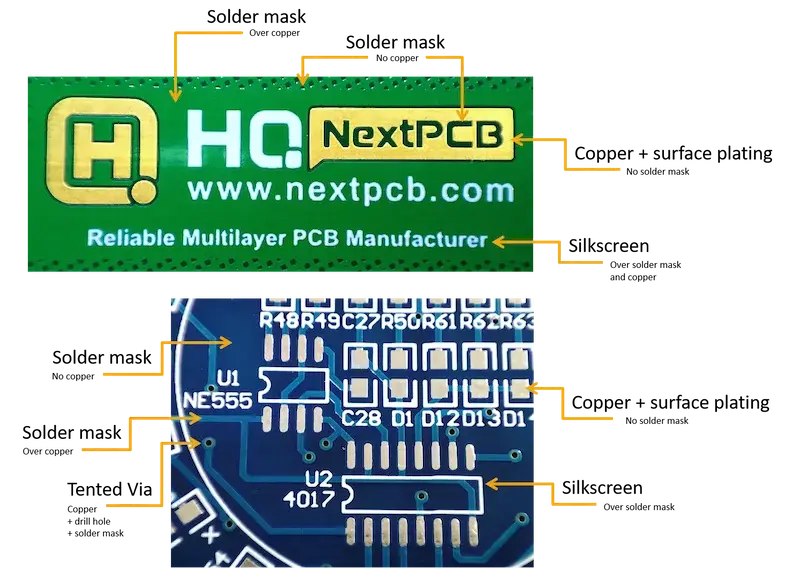

Gerber层如何组合以在PCB板上生成不同的特征。

PCB Gerber层详解

在以下各小节中,我们将详细讲解这些Gerber层:

  • 顶层丝印

  • 顶层阻焊

  • 顶层铜箔

  • 底层铜箔

  • 底层阻焊

  • 底层丝印

  • 外形层 / 机械层

  • 钻孔层

  • 内层铜箔

顶层丝印(GTO)

用途:顶层丝印Gerber文件包含需要印刷在PCB上的数据,通常是白色或黑色的文字,例如元件位号、元件外形轮廓、Logo、极性标识等。 说明:该层为可选层。如果确实不需要,完全没有丝印的PCB也是完全可以接受的。

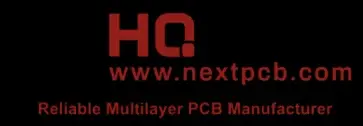

Gerber顶层丝网印刷层。

顶层阻焊(GTS)

用途:包含保护铜箔的阻焊层数据。阻焊层通常是绿色薄膜,但也有多种颜色可选。 说明:阻焊层是负片层——也就是说,填充区域对应的是阻焊层上的开窗区域,这些区域不会覆盖阻焊油墨。在Gerber阻焊层中,这些填充的区域在最终产品上会使铜箔暴露出来。暴露的铜用于焊接元件和作为测试点。

Gerber顶部阻焊层。

顶层铜箔层(GTL)

用途:包含所有需要铜的区域的数据,包括走线、焊盘、覆铜、过孔、镀通孔等。 说明:所有填充区域均对应有铜镀层的区域。

Gerber顶部铜掩模层。

底层铜箔层(GBL)

用途:与顶层铜箔相同,但沿Y轴水平翻转。 说明:所有填充区域均对应有铜镀层的区域。

Gerber底部铜掩模层。

底层阻焊层(GBS)

用途:与顶层阻焊相同,但沿Y轴水平翻转。 说明:阻焊层为负片层——也就是说,填充区域对应的是阻焊层上的开窗区域,这些区域不会覆盖阻焊油墨。在Gerber阻焊层中,这些填充的区域在最终产品上会使铜箔暴露出来。暴露的铜用于焊接元件和作为测试点。

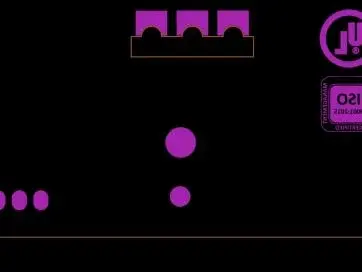

Gerber底部阻焊层。

底层丝印层(GBO)

用途:与顶层丝印相同,但沿Y轴水平翻转。 说明:该层为可选层。许多单面PCB的底面没有任何丝印。

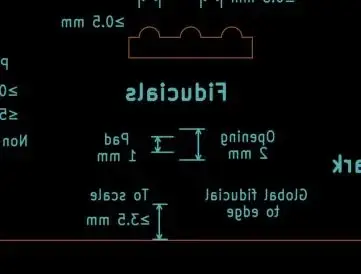

Gerber底部丝网印刷掩模层。

外形层(GKO)与机械层(GML)

用途:包含板外形、任何开槽、V形割线、拼板外形、工艺边等。如果没有这一层,制造商就不知道如何从通常用于生产的大拼板上切割出单个PCB。 说明:机械要素应包含在一个单独的外形层中,以免遗漏某些特征,除非这样做会导致外形不清晰。

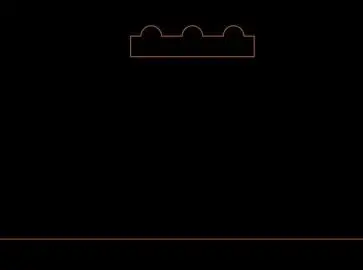

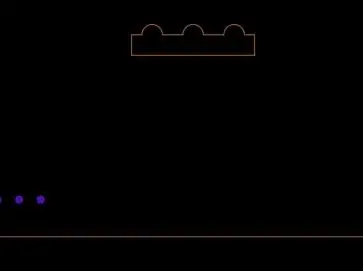

Gerber轮廓层。

钻孔层(DRL)

用途:包含所有钻孔位置以及孔和过孔的尺寸。钻孔文件有多种扩展名,包括.txt或.drl。注意不要将该层文件与钻孔图或钻孔表文件混淆。严格来说,它不是Gerber文件。 说明:某些EDA软件会分别为镀覆孔和非镀覆孔(过孔)导出单独的文件。这意义不大,孔是否镀覆取决于铜箔层。

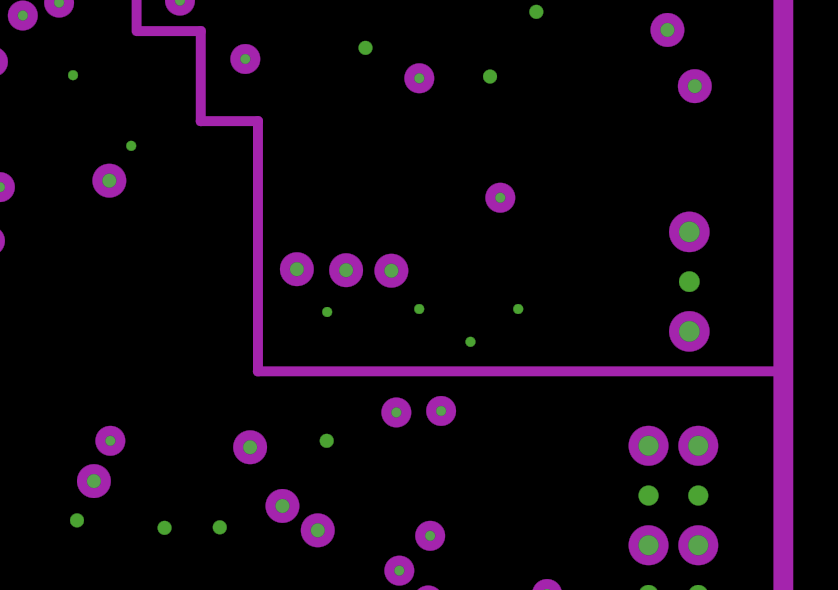

钻孔层。

内层铜箔层(GT#)

用途:多层板可能在顶层和底层铜箔之间包含额外的铜箔层,用于信号或平面(地或电源)。 说明:内层平面层可能采用负片格式,即填充区域表示无铜区域。

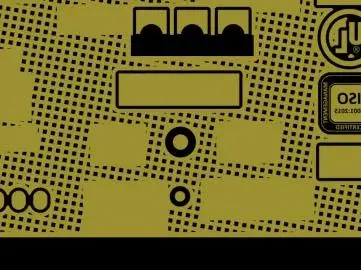

Gerber内铜平面层的负视图。

PCB钢网Gerber文件

Gerber文件也用于制造钢网,钢网在贴装元件前涂布锡膏时使用。图11高亮显示了焊锡钢网的一部分。

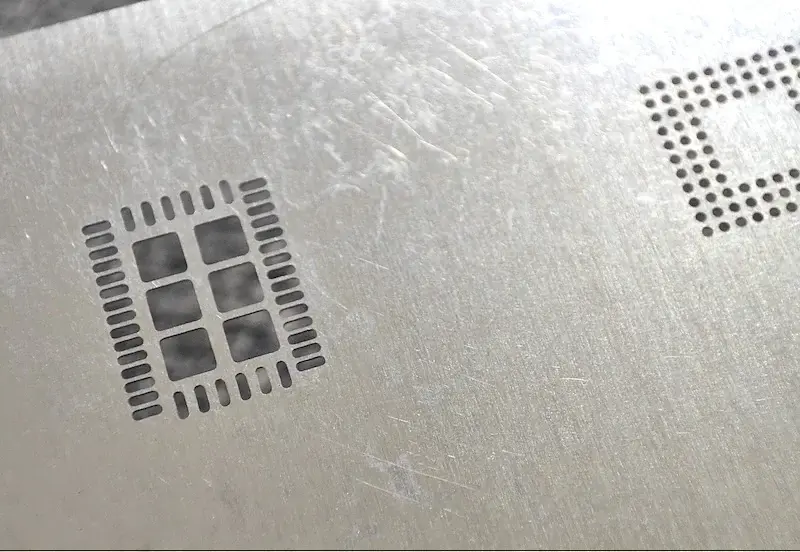

涂覆焊膏的模板的一部分。

钢网与PCB对齐并直接贴合。钢网的开孔与PCB表面裸露的铜箔对齐。锡膏通过钢网印刷机上的刮刀被强制压过开孔。

顶层钢网层(GTP)与底层钢网层(GBP)

用途:包含用于制作PCB钢网的数据。与阻焊层类似,该数据通常仅包含贴片元件的开孔。 说明:开孔尺寸可能略小于阻焊开窗,或者被分割成多个小孔,以减少涂覆到焊盘上的锡膏量。底层钢网层在功能上与顶层钢网层相同,但沿Y轴水平翻转。

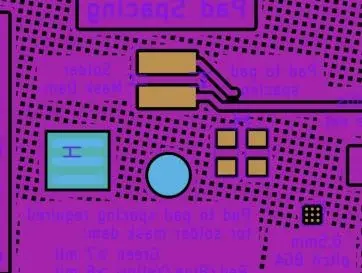

橙色区域表示焊膏的理想位置。

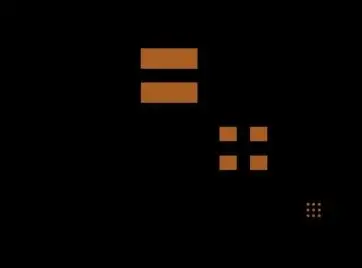

Gerber模板底部浆料层。

查看Gerber文件与DFM检查

希望了解Gerber层能改进您的设计,帮助您避免一些常见错误,并使您与PCB制造商之间的沟通更加顺畅。如果您没有阅读本系列的第一篇文章,可以回去学习Gerber文件基础知识。在本系列的第三篇即最后一篇文章中,我们将讨论Gerber文件的可制造性设计(DFM)检查。
