电源照明PCB板打样所需基本文件详解

电源照明PCB板的打样是电子产品开发过程中的关键环节,其成功与否直接取决于设计文件的完整性和准确性。无论是用于LED照明、电源适配器还是其他电源管理场景,PCB打样都需要提供一系列核心文件,以确保制造厂商能够精准还原设计意图。以下从设计文件、工艺文件、测试文件和辅助文件四个维度,详细阐述电源照明PCB板打样所需的基本文件及其重要性。

一、核心设计文件:Gerber文件与钻孔文件

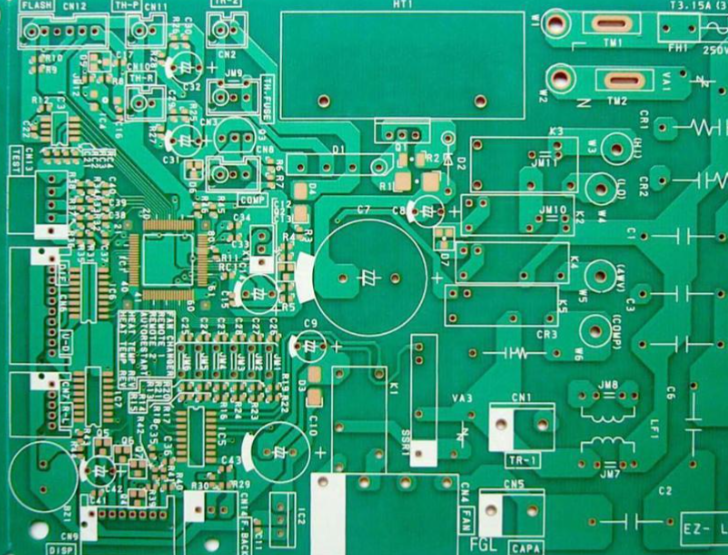

Gerber文件是PCB制造的“语言”,它以标准化格式描述了电路板的每一层结构,包括铜箔走线、阻焊层、丝印层等。对于电源照明PCB而言,Gerber文件需包含以下关键层:

1 顶层(Top Layer)与底层(Bottom Layer):定义电源路径、信号走线及关键元件布局。电源照明设计中,需特别注意大电流路径的线宽设计,例如LED驱动电路的功率走线需满足载流能力要求,避免发热或电压降过大。

2 阻焊层(Solder Mask Layer):覆盖铜箔的绝缘层,防止短路并保护电路。电源板常因高压或大电流需求,需在阻焊层开窗(如变压器引脚、散热焊盘),此时需在Gerber中明确标注开窗位置及尺寸。

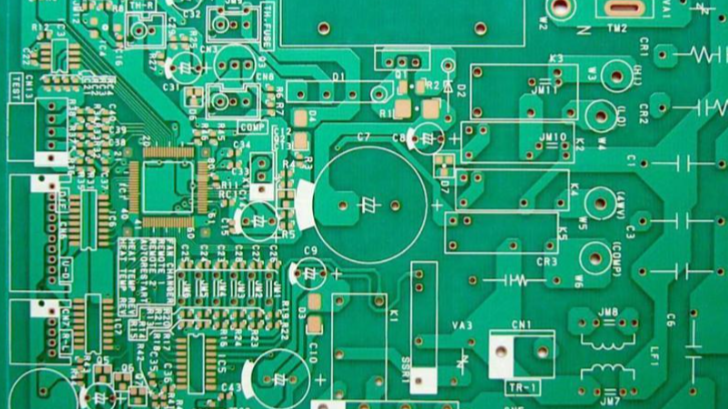

3 丝印层(Silkscreen Layer):标注元件位置、极性、型号及测试点。电源照明PCB需清晰标注LED极性、电解电容正负极、二极管方向等,避免装配错误。例如,LED贴片封装需在丝印层标注“+”极方向,防止反接导致损坏。

4 钻孔文件(Drill File):定义通孔、盲孔的位置及直径。电源板常需大直径过孔(如≥1.0mm)用于散热或大电流传输,钻孔文件需精确标注孔径公差(如±0.05mm)及孔壁镀层要求。

二、工艺文件:明确制造参数与特殊要求

除设计文件外,工艺文件是指导PCB制造的关键依据,需包含以下内容:

1 板材要求:电源照明PCB常因散热需求选用高导热系数材料(如铝基板、陶瓷基板),或因成本考虑选择FR-4。文件需明确板材型号、厚度(如1.6mm±0.1mm)、铜箔厚度(如2oz/3oz)及表面处理工艺(如沉金、喷锡)。

2 阻抗控制:高速信号或高频电源电路(如开关电源)需控制阻抗匹配,文件需标注差分线、单端线的阻抗值(如±10%)及测试方法。

3 特殊工艺:电源板可能涉及沉金厚度(如≥3μin)、碳油印刷(用于按键或高阻抗路径)、半孔工艺(用于模块化设计)等,需在工艺文件中详细说明。

4 拼板要求:为提高生产效率,电源照明PCB常采用拼板设计。文件需明确拼板方式(如V-Cut、邮票孔)、间距(如≥2.0mm)及边距(如≥5.0mm),避免分板时损伤电路。

ICZOOM拍明芯城(www.iczoom.com)是快速撮合的智造服务平台,服务于一个持续增长的万亿规模的市场。我们为电子产业提供从设计到量产的全流程服务。我们构建了涵盖PCB打板、BOM配单、SMT贴装和元器件采销等关键环节的第三方服务平台,打造一站式元器件供采、PCBA智造及综合供应链解决方案。凭借快速响应、高效交付和全面覆盖的服务优势,我们专注于为中小微电子企业提供数字化综合服务,助力客户降本增效,加速产品创新及量产上市。PCB打板、BOM配单、SMT贴装和元器件采销上拍明芯城

三、测试文件:确保功能与可靠性

电源照明PCB需通过严格测试验证性能,测试文件包括:

1 测试点图(Test Point Map):标注所有可测试节点,便于制造后进行开短路测试、功能测试及老化测试。电源板需重点测试关键电压节点(如输入/输出电压、LED驱动电压)及保护电路(如过流、过压保护)。

2 测试程序:若采用自动化测试设备(如ICT、FCT),需提供测试程序代码或流程图,明确测试条件(如电压、电流、频率)及合格标准。

3 可靠性要求:电源照明PCB需满足特定环境适应性(如高温、高湿、振动),文件需标注可靠性测试标准(如IPC-TM-650)及测试周期(如85℃/85%RH/1000h)。

四、辅助文件:优化沟通与生产效率

为减少制造过程中的沟通成本,还需提供以下辅助文件:

1 元器件清单(BOM):列出所有元件型号、参数、封装及供应商信息,便于厂商采购元件及核对装配。电源板需特别注意元件耐压值(如电解电容耐压≥输入电压1.5倍)、功率参数(如MOSFET导通电阻)及温升要求。

2 装配图(Assembly Drawing):标注元件极性、方向及特殊装配要求(如散热片安装、胶水固定)。电源照明PCB需明确LED排列方向、光耦隔离距离及高压与低压区域的隔离要求。

3 3D模型文件(如STEP格式):便于厂商进行结构干涉检查,尤其适用于电源模块与外壳的配合设计。

电源照明PCB板打样是一个系统性工程,需从设计、工艺、测试到辅助文件全面覆盖。完整且准确的文件不仅能降低制造风险,还能缩短研发周期、控制成本。对于开发者而言,选择专业平台(如拍明芯城)可一站式解决PCB打板、BOM配单、SMT贴装及元器件采销需求,通过标准化流程与严格品控,确保电源照明产品从设计到量产的高效落地。
