霍尔电机（带霍尔传感器的无刷直流电机 BLDC）与驱动板的接线，核心是三相动力线、霍尔信号线、驱动板电源与控制信号三部分正确连接，再通过相序调试确保正常运转。

一、霍尔电机与驱动板的线序定义

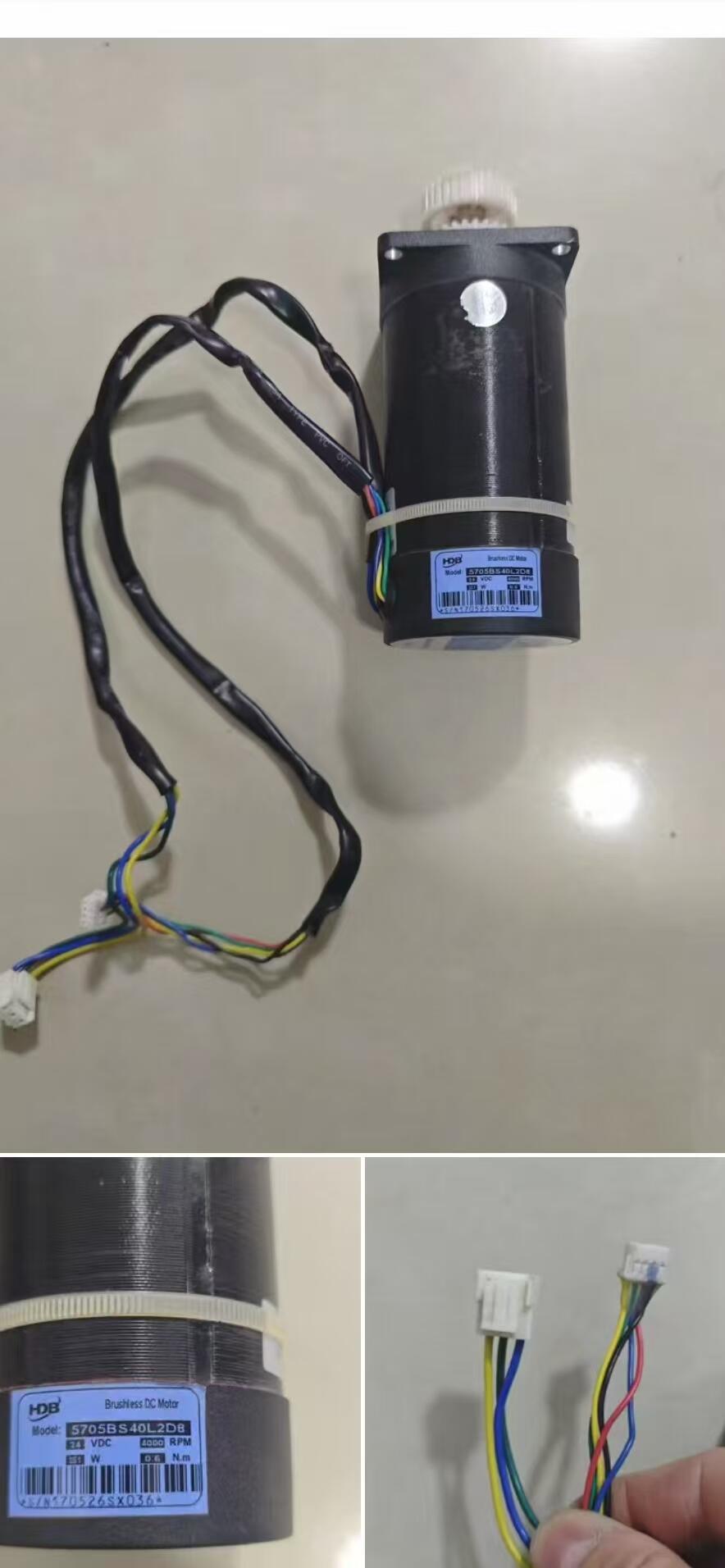

1. 电机侧（霍尔电机）

三相动力线（粗线）：U、V、W 三相绕组，颜色通常为黄、绿、蓝（或红、蓝、黑），传输大电流。

霍尔信号线（细线，5 根）：

红：霍尔传感器正极（+5V）

黑：霍尔传感器负极（GND）

黄、绿、蓝：霍尔 A、B、C 三相信号输出

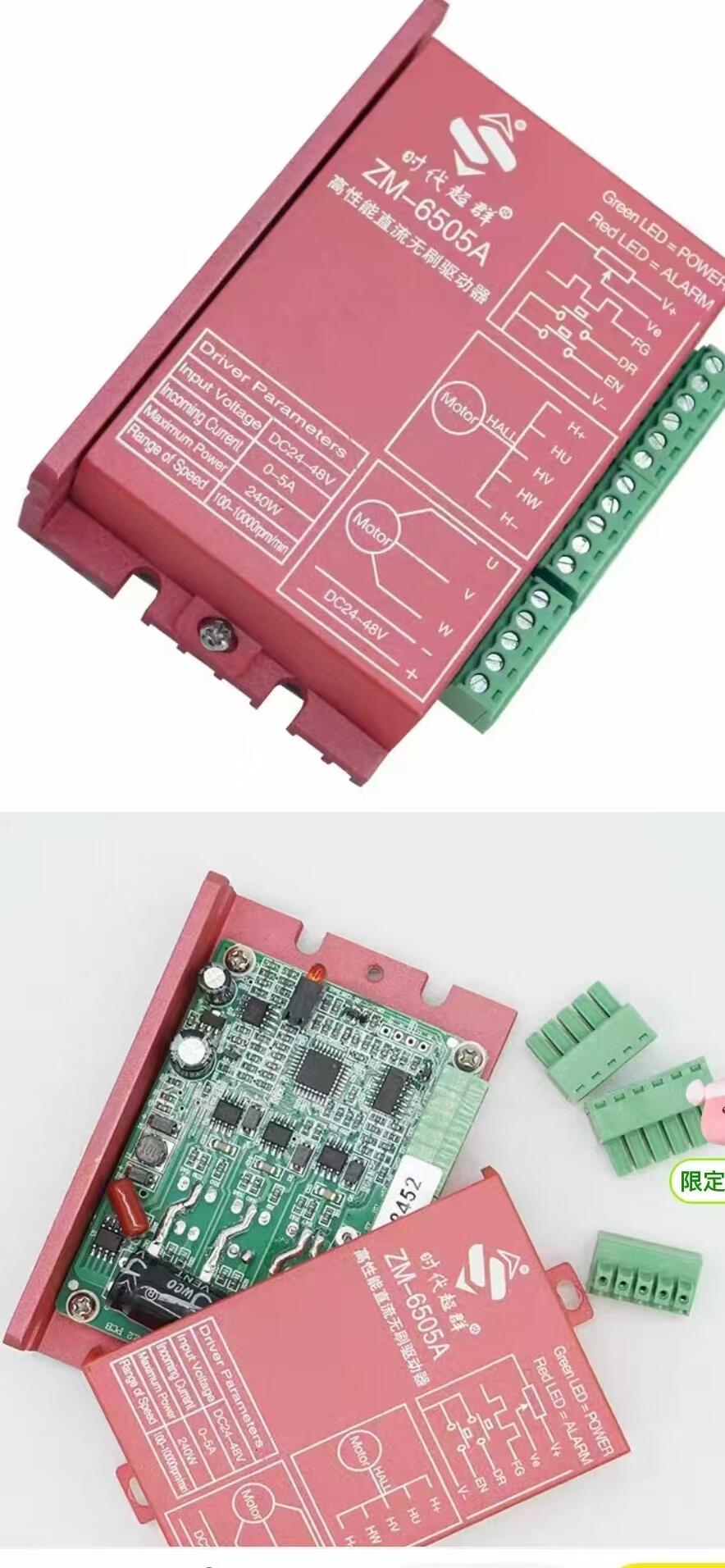

2. 驱动板侧（通用 BLDC 驱动板）

电源输入：VCC（+）、GND（-），电压匹配电机额定电压（如 12V/24V/36V）。

电机输出：MA（U）、MB（V）、MC（W），对应电机三相线。

霍尔接口：5V、GND、Ha、Hb、Hc，对应电机霍尔 5 根线。

控制接口：PWM（调速）、DIR（方向）、EN（使能）、BRAKE（刹车）等。

二、标准接线步骤（断电操作）

连接驱动板主电源

驱动板 VCC 接电源正极，GND 接电源负极，严禁反接。

确保电源电压与驱动板、电机额定电压一致。

连接电机三相线

电机 U（黄）→驱动板 MA；电机 V（绿）→驱动板 MB；电机 W（蓝）→驱动板 MC（颜色对颜色优先）。

连接霍尔信号线

电机霍尔红→驱动板 5V；电机霍尔黑→驱动板 GND。

电机霍尔黄→Ha；电机霍尔绿→Hb；电机霍尔蓝→Hc（顺序必须对应）。

连接控制信号（按需）

PWM：接单片机 PWM 输出或电位器（调速）。

DIR：接高低电平控制正反转。

EN：接高电平使能，低电平停止。

三、相序调试（电机抖动 / 不转 / 反转时）

标准颜色对接后，若电机抖动、异响、反转，需调整三相线或霍尔信号线顺序。

1. 三相线调试（6 种组合）

固定霍尔线，仅调换电机三相线（U、V、W），测试至正常运转：

黄→MA，绿→MB，蓝→MC（默认）

黄→MA，蓝→MB，绿→MC

绿→MA，黄→MB，蓝→MC

绿→MA，蓝→MB，黄→MC

蓝→MA，黄→MB，绿→MC

蓝→MA，绿→MB，黄→MC

2. 霍尔信号线调试（3 种组合）

若三相线调试无效，固定三相线，调换霍尔信号线（Ha、Hb、Hc）：

黄→Ha，绿→Hb，蓝→Hc（默认）

黄→Ha，蓝→Hb，绿→Hc

绿→Ha，黄→Hb，蓝→Hc

3. 快速判断方法

电机平稳转动、无抖动、扭矩最大 → 接线正确。

电机反转 → 任意调换两根三相线即可反向。

电机抖动、嗡嗡响、不转 → 相序错误，继续调试。

四、常见问题与注意事项

霍尔电源反接：会烧毁霍尔传感器，接线前务必核对红（+5V）、黑（GND）。

共地问题：驱动板、电机、控制电路（如单片机）必须共地，否则信号异常。

电流匹配：驱动板最大电流 ≥ 电机额定电流，避免过载烧毁。

散热：大功率驱动板需加装散热片，防止过热保护。

相位角：电机霍尔有 60°/120° 相位角，部分驱动板需拨码匹配。

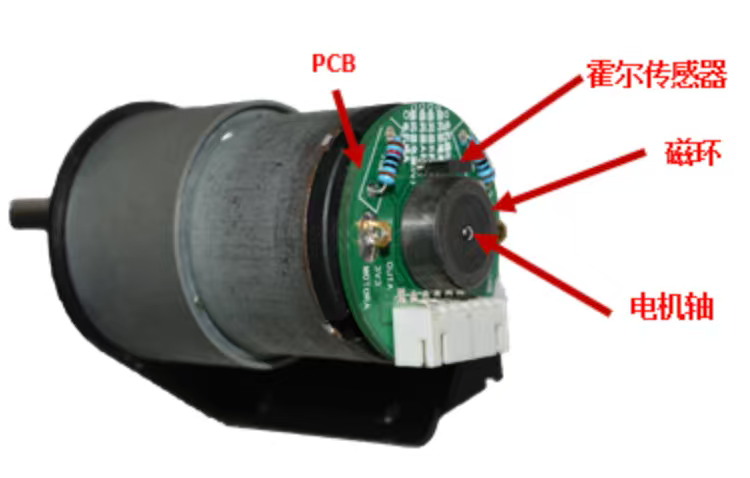

五、简易接线示例（L298N + 带霍尔直流电机）

电机动力线：红→L298N OUT1，黑→OUT2。

霍尔线：红→5V，黑→GND，A→单片机 TIM_CH1，B→TIM_CH2（编码器模式）。

驱动控制：IN1、IN2 接 GPIO 控制方向，ENA 接 PWM 调速。
