🔥 一句话速通：DAC就是“数字转模拟的翻译官”，把CPU/单片机的01二进制信号，翻译成能驱动喇叭、电机、仪表的真实电压/电流，没有它，数码设备就发不出声音、控不了硬件！
一、先懂痛点：没有DAC，数码设备就是“哑巴”
我们先搞懂一个核心问题：为什么需要DAC？
✅ 电子设备的“大脑”（CPU/MCU）只能处理 数字信号（只有0和1，比如高电平=1，低电平=0）；
❌ 但我们需要的是 模拟信号（连续变化的电压/电流，比如喇叭需要渐变电压才能发声，电机需要可调电压控制转速）；
💡 所以DAC的作用 = 把“离散的01代码”，翻译成“连续的真实信号”，相当于数码设备和物理世界的“桥梁”！
常见应用场景
🎵 音频播放：手机/声卡的DAC，把数字音乐转成模拟信号，驱动耳机/喇叭出声；
🔧 电机控制：单片机通过DAC输出可调电压，控制电机转速快慢；
📊 仪表显示：DAC输出对应电压，驱动万用表、示波器显示数值；
🔌 可调电源：通过DAC设置电压，实现输出电压精准调节；
📡 信号发生器：生成正弦波、三角波，用于电子实验、设备测试。
二、DAC核心原理（图文拆解，拒绝晦涩）
不用记复杂公式，用“类比+图文”搞懂核心，新手也能吃透！
1. 核心逻辑：数字值 ↔ 电压的映射
简单说：数字值越大，输出的模拟电压越高；数字值越小，输出电压越低，相当于“数字刻度”对应“电压高度”。

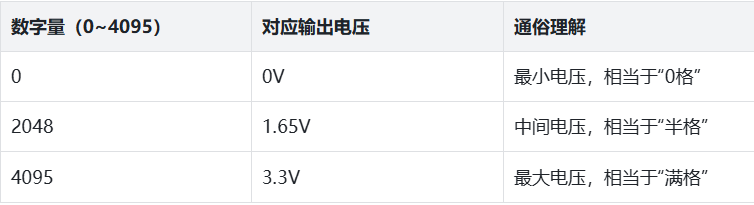

举个最常见的例子（12位DAC，参考电压Vref=3.3V）：
💡 核心公式（必记，面试常考）：$$V_{out} = \frac{数字量}{2^n - 1} \times V_{ref}$$，n是DAC位数（12位就是2¹²=4096，2¹²-1=4095）。
2. 两种常见DAC结构（图文示意，不用深究细节）
① 硬件DAC（芯片内置，常用）
核心是 R-2R梯形电阻网络（图文示意：一堆固定电阻组成梯形，按数字位切换支路，合成对应电压），特点：精度高、速度快，STM32、51单片机里的DAC都属于这种。
② 软件DAC（PWM伪DAC，低成本）
不用专门硬件，用单片机的PWM占空比模拟平均电压（图文示意：高频开关，导通时间越长，平均电压越高），特点：成本极低、精度差、有纹波，适合对精度要求不高的场景（比如简单LED调光）。
3. DAC关键参数（必考点，图文标注）
📌 位数（8/10/12/16位）：位数越高，电压越细腻（12位比8位多4096-256=3840个电压等级）；
📌 分辨率：最小可变化的电压（比如12位+3.3V，分辨率=3.3V/4095≈0.8mV）；
📌 参考电压Vref：决定输出电压范围（Vref=3.3V，输出0~3.3V；Vref=5V，输出0~5V）；
📌 建立时间：切换到目标电压的速度（越快，越适合高频信号输出）；
📌 单调性：数字量增大时，输出电压必须只增不减（保证输出稳定，不跳变）。
三、DAC标准配置流程（通用版，STM32最常用，图文步骤）
不管是STM32、51还是其他MCU，DAC配置都逃不开这7步，每一步都标清“做什么+为什么”，新手直接照做！
📝 通用配置流程（以STM32 HAL库为例，图文步骤）
第一步：开启时钟（给硬件“通电”）✅ 操作：使能DAC外设时钟 + 对应GPIO端口时钟；💡 原因：STM32的外设默认时钟是关闭的，不开启时钟，DAC和GPIO都无法工作；📌 示例（代码片段）：__HAL_RCC_DAC_CLK_ENABLE(); // 开启DAC时钟
第二步：配置GPIO为模拟模式（让电压顺利输出）✅ 操作：将DAC输出引脚（常用PA4=DAC1，PA5=DAC2）配置为“模拟模式”，不上拉、不下拉；💡 原因：模拟信号需要纯净的通路，数字模式会有干扰，模拟模式能避免信号失真；📌 示例（代码片段）：GPIO_InitStruct.Mode = GPIO_MODE_ANALOG; // 模拟模式
第三步：初始化DAC核心参数（给DAC“定规则”）✅ 操作：配置3个关键参数：
通道选择：DAC1或DAC2（根据引脚选择）；
触发方式：软件触发（手动控制输出）、定时器触发（自动周期性输出）、外部触发；
输出缓冲：开启（让输出电压更稳定）；
第四步：设置参考电压（确定输出范围）✅ 操作：选择参考电压来源，常用两种：
VREF+：外部参考电压（精度高，适合对电压要求高的场景）；
VDDA：芯片电源（常用3.3V，简单方便，适合普通场景）；
第五步：启动DAC（让DAC开始工作）✅ 操作：使能DAC外设 + 使能对应通道；💡 原因：前面都是配置，不启动，DAC不会输出任何电压；📌 示例（代码片段）：HAL_DAC_Start(&hdac, DAC_CHANNEL_1); // 启动DAC1通道
第六步：输出电压（两种方式，按需选择）✅ 方式1：软件直接设置值（输出固定电压，简单常用）；📌 示例：HAL_DAC_SetValue(&hdac, DAC_CHANNEL_1, DAC_ALIGN_12B_R, 2048); // 输出1.65V✅ 方式2：定时器+DMA自动输出（输出连续波形，进阶常用）；📌 用途：生成正弦波、三角波（做信号发生器、音频输出），无需CPU干预，解放算力。
第七步：验证输出（确保配置正确）✅ 操作：用示波器测量DAC输出引脚，看电压是否符合预期；💡 排查：若没有输出，检查时钟是否开启、GPIO模式是否正确、DAC是否启动。

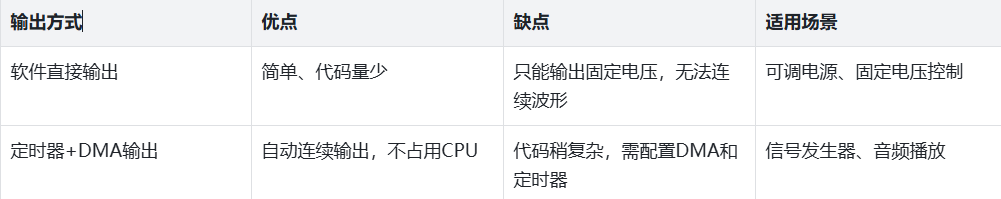

📌 两种输出方式对比（必看，选对不踩坑）
四、B站必背总结（1分钟记完核心）
1. DAC = 数字转模拟，核心是“01→电压”的映射，是数码设备和物理世界的桥梁；
2. 关键参数：位数（决定细腻度）、Vref（决定输出范围）；
3. 配置流程：时钟→GPIO→DAC参数→Vref→启动→输出→验证；
4. 新手先学软件输出固定电压，进阶学DMA+定时器输出波形。
💡 补充：如果是51单片机，配置逻辑一致，只是代码语法不同；STM32优先用HAL库，代码可直接复制复用！
