为夯实同学们的硬件理论基础，提升动手实践与工程实操能力，我校电子技术协会积极响应嘉立创 EDA 校园讲师活动号召，面向新生开展了首期嘉立创 EDA 专项硬件培训。不同于往届新生以自主摸索为主、学习效果欠佳的模式，本次培训以单管共射放大电路为核心主题，以「从理论学习、仿真验证，到实物制作、性能测试」的全流程实操为核心目标，帮助新生沉浸式体验硬件工程师的完整工作流程，建立系统化的工程思维。

【multisim教学以及解疑答惑（直播回放）】 multisim教学以及解疑答惑（直播回放）​

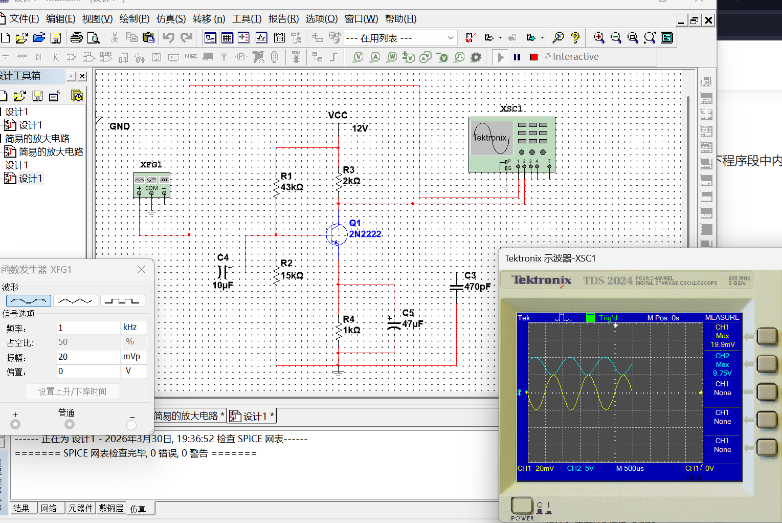

  在仿真教学环节，同学们通过 Multisim 软件完成了单管共射放大电路的仿真设计，涌现出一批优秀的仿真作业成果。实操过程中，同学们初步认识了各类基础电子元器件，通过交互式实时仿真模式掌握了元器件的核心电气特性，同时学习了示波器、函数发生器等基础仪器仪表的规范使用方法。

在作业检查与指导过程中，我们发现新生普遍存在 Multisim 软件操作不熟练、电路基础理论储备不足的问题，集中表现为对 “地” 的电气属性理解不到位、电路节点连接遗漏、输入信号幅值过大导致输出波形失真三类核心问题。针对以上情况，我们通过一对一答疑、反复纠错指导的方式，帮助同学们逐一攻克实操与理论难点，确保每位同

学都能吃透核心知识点。

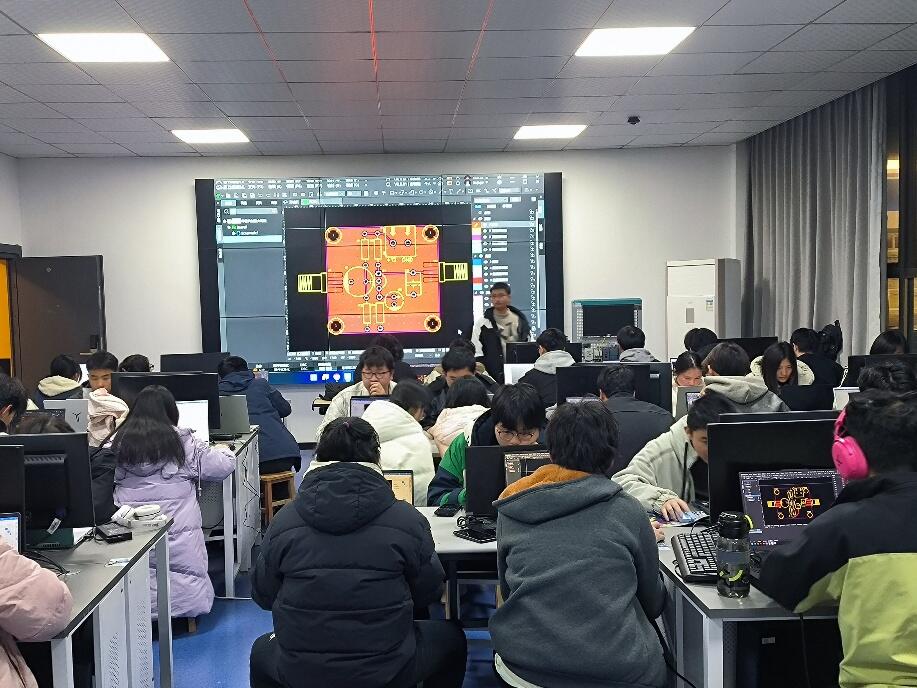

  在 PCB 设计实操环节，我们依托协会教室的大屏设备，开展面对面、手把手的线下教学指导。这种沉浸式教学模式，能够实时响应同学们在 PCB 绘制过程中遇到的各类问题，即时答疑、当场纠错，大幅提升了教学效率与学习效果。

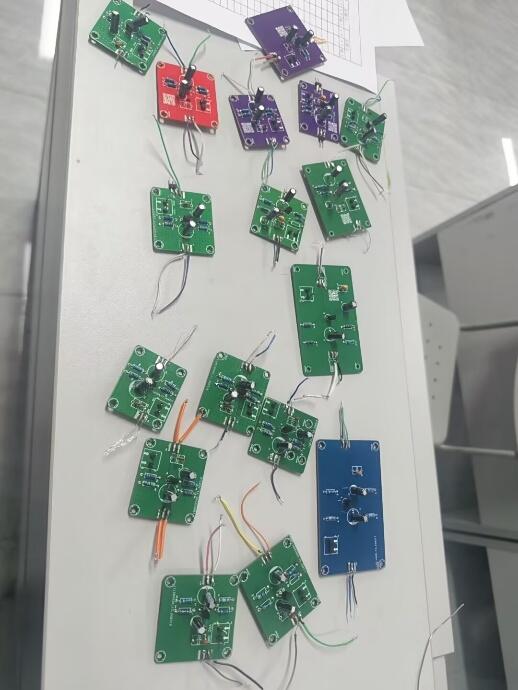

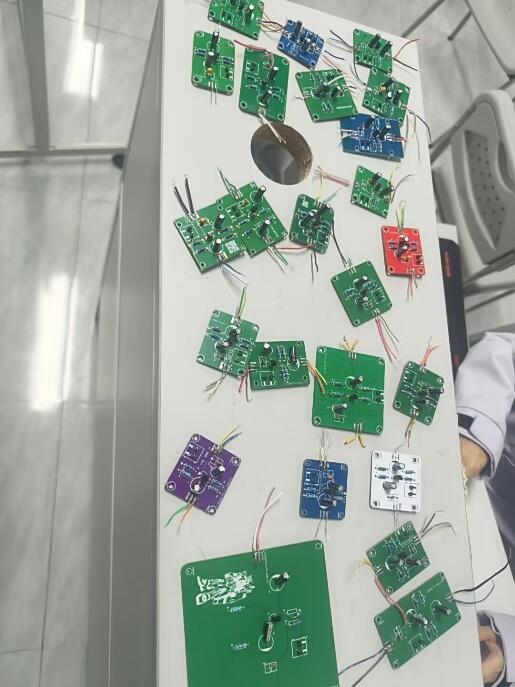

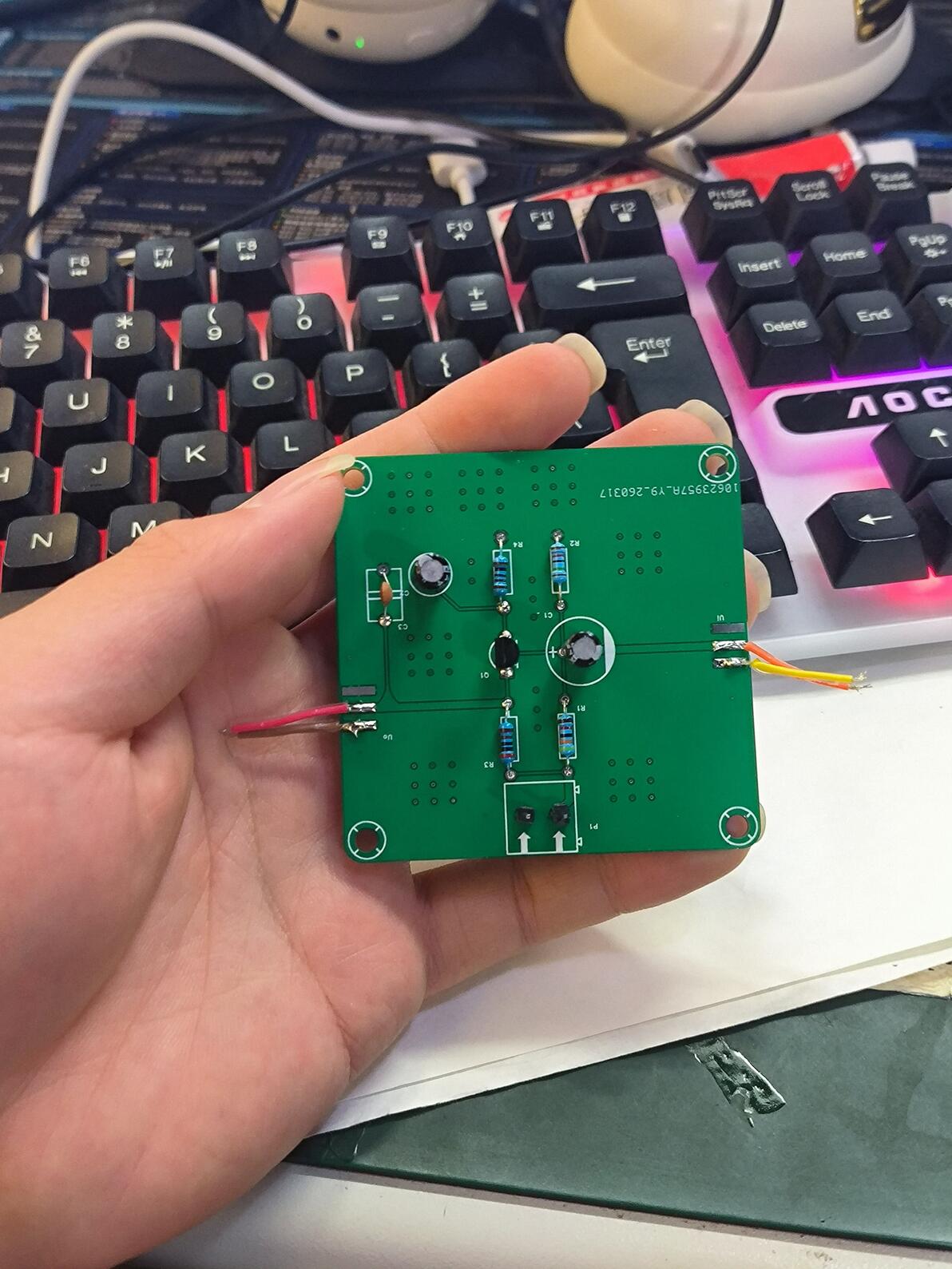

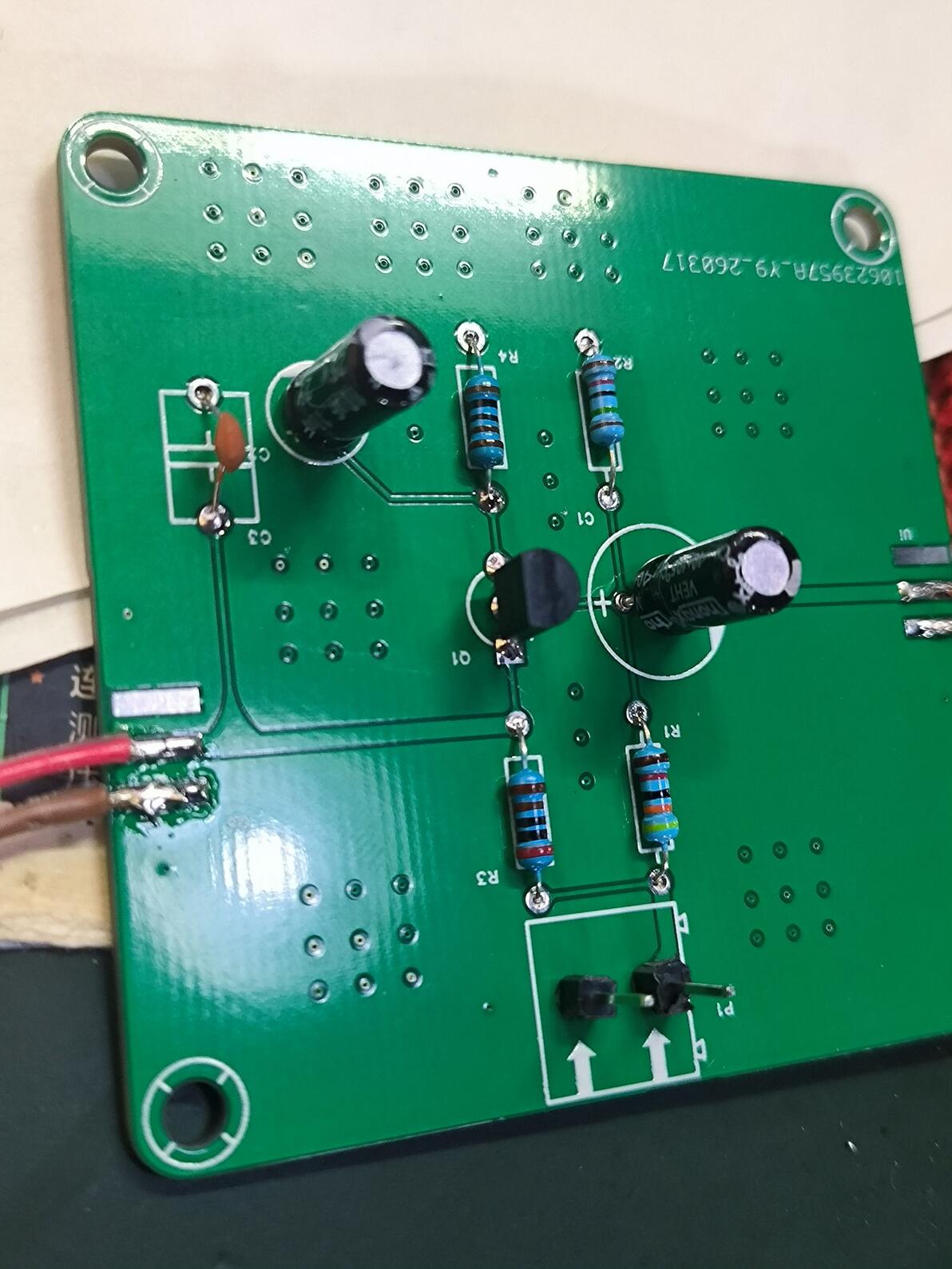

焊接实操环节遵循循序渐进的教学原则，结合此前已开展的光敏 / 手调 LED 电路洞洞板焊接培训基础，本次培训全部采用直插封装元器件，最大程度降低焊接操作门槛，让新生能够稳步提升焊接技能，更专注于电路本身的原理与实现。

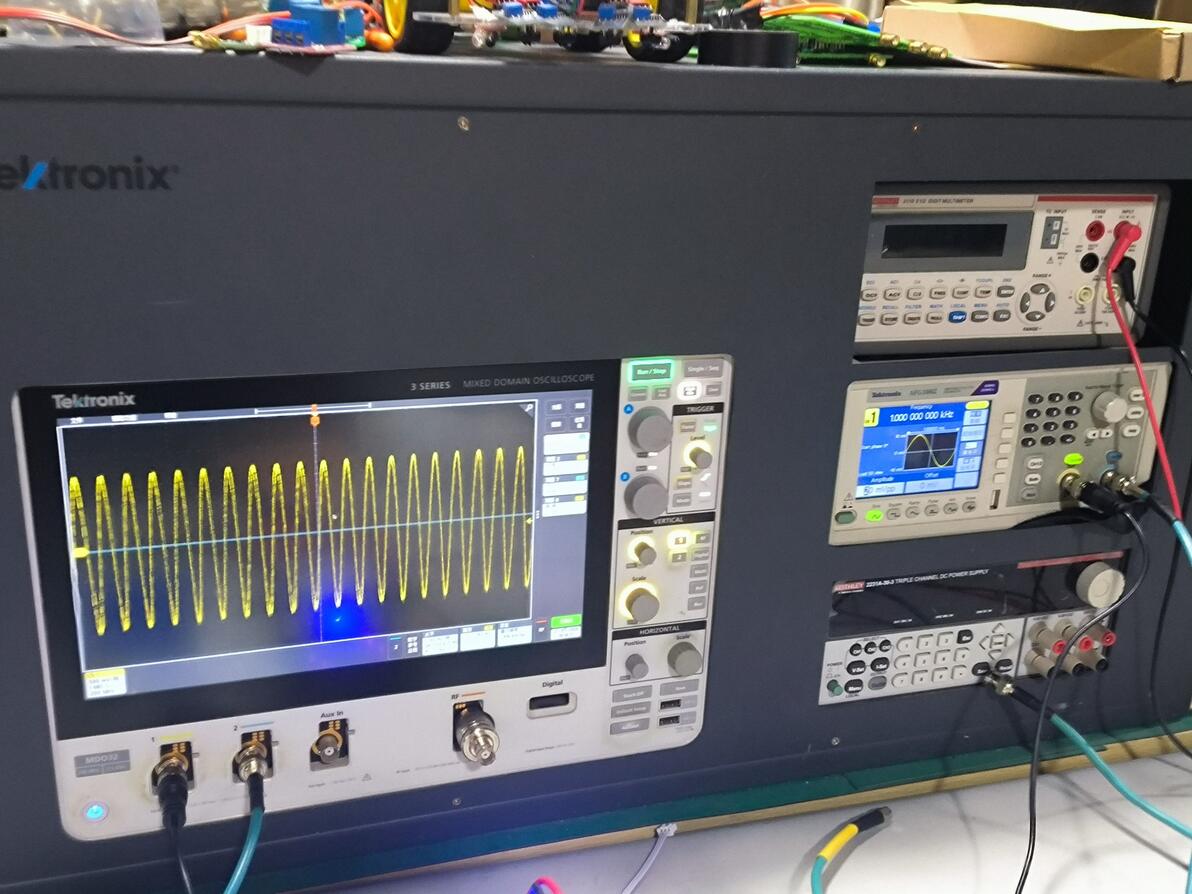

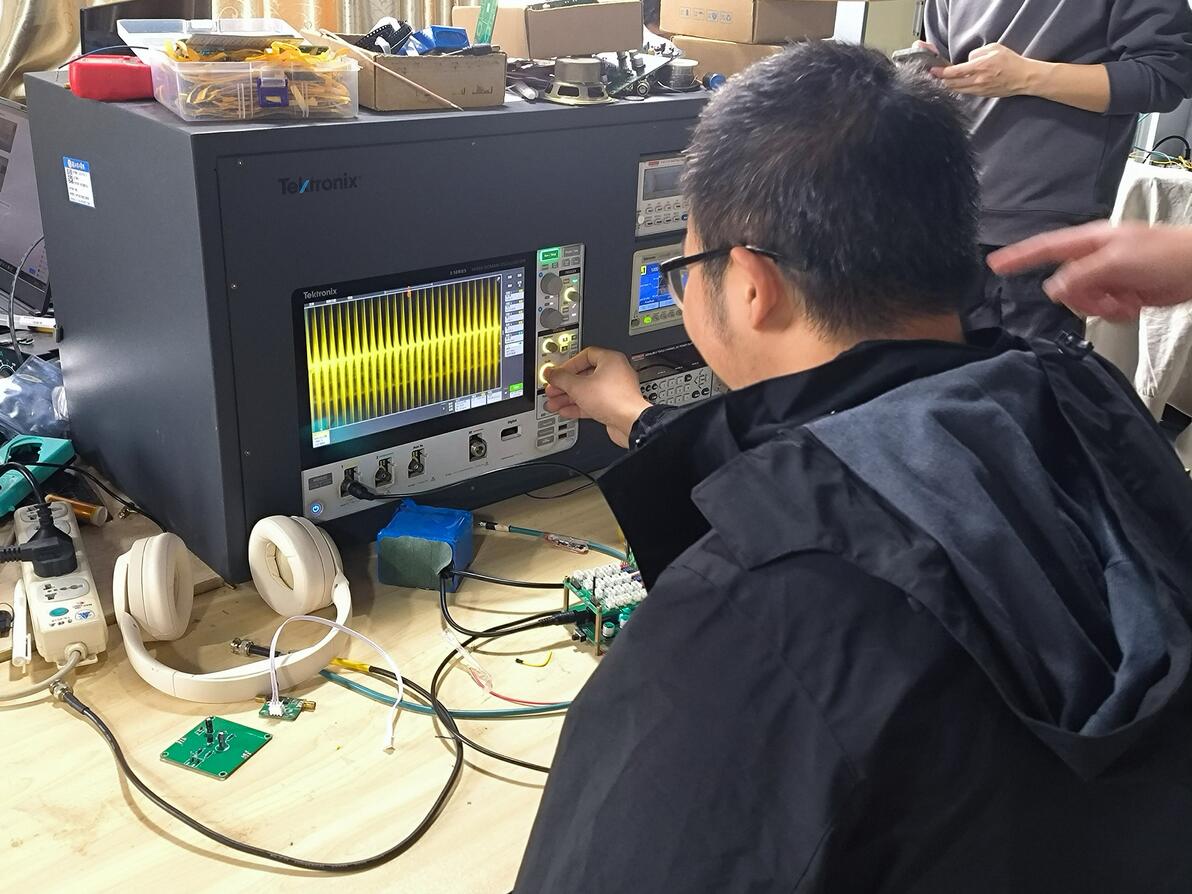

在最终的电路性能测试环节，我们始终将安全操作放在首位，同时最大化保障同学们的自主实操空间。每位同学进行电路板测试时，均安排有经验丰富的学长全程陪同指导，既规避了用电与仪器操作的安全风险，也能即时解答测试过程中遇到的问题，帮助同学们掌握规范的硬件测试流程与方法。

本次培训圆满落幕，不仅帮助新生建立了硬件开发的全流程认知，夯实了理论与实操基础，也为校园硬件技术人才培养搭建了优质的实践平台。在此，我校电子技术协会由衷感谢嘉立创对本次培训的鼎力支持。未来我们也将继续携手，以培养优秀中国工程师为己任，持续开展高质量的硬件技术培训活动，为同学们的技术成长保驾护航。
