一句话速懂：Flash是非易失性存储器（断电数据不丢），靠浮栅晶体管的电荷存储0/1，分NOR和NAND两大主流，是SSD、U盘、手机存储的核心。
一、先分清两个“Flash”
二、核心结构与原理（配图示意，建议对照实物图理解）
1. 浮栅晶体管单元
每个存储位的核心是带浮栅（Floating Gate） 的MOS管；浮栅被绝缘氧化层包裹，可捕获/保留电子，有无电荷对应数据 1/0。
控制栅（Control Gate）：施加电压控制电子进出
隧道氧化层：超薄介质，高压下电子通过隧道效应进入浮栅
源极/漏极：电流通路，用于读取状态
2. 三大核心操作
写入（编程）：控制栅加正高压，电子穿过隧道氧化层进入浮栅，存储“0”
擦除：施加反向高压，浮栅电子被抽出，恢复“1”；NAND以块为单位擦除，NOR可按字节/字
读取：加低压，检测源漏间电流大小；有电荷（0）电流小，无电荷（1）电流大

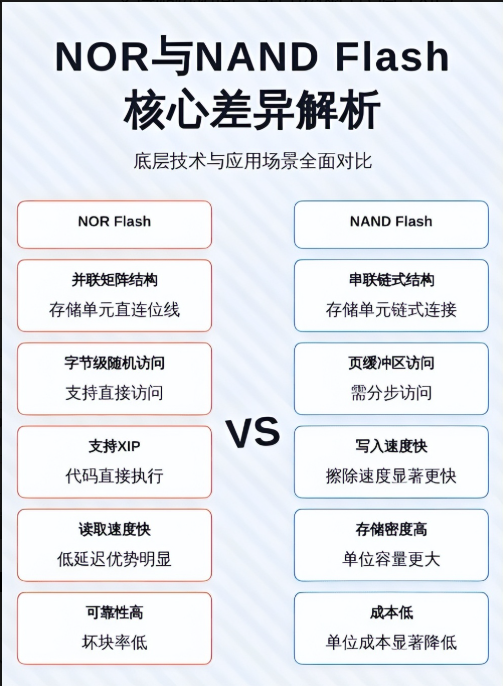

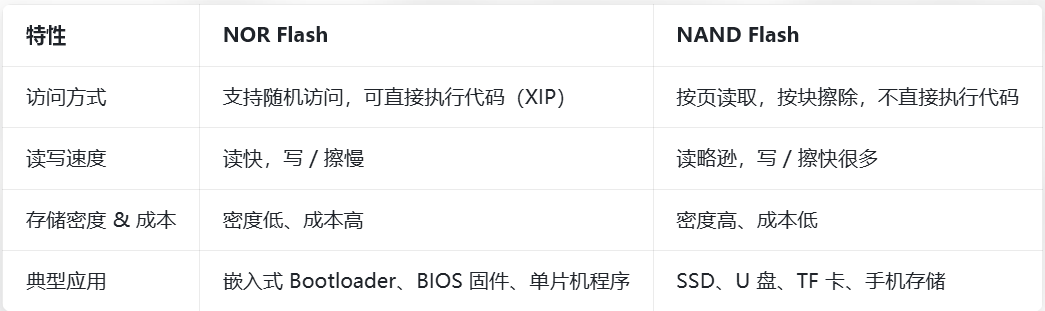

3. NOR vs NAND Flash 核心对比（必考点表格）
4. NAND 细分类型（按每单元存储位数）
SLC：1单元1位，寿命最长（10万+擦写）、速度最快、成本最高，用于工业/企业级
MLC：1单元2位，平衡寿命与成本
TLC：1单元3位，消费级SSD/手机主流，寿命中等
QLC：1单元4位，容量大、成本低，适合冷数据存储
三、Flash 工作流程（5步走）
初始化配置：CPU/控制器指定读写地址、长度、操作类型
申请操作：发送写/擦/读指令到Flash芯片
高压编程/擦除（写/擦时）：芯片内部产生高压，完成浮栅电荷操作
数据传输/状态检测：读时返回电流对应的0/1数据；写后校验
操作完成中断：通知主控任务结束
四、关键特性与痛点
优点：非易失性、无机械结构（抗震）、低功耗、体积小
缺点：有限擦写寿命（需损耗均衡算法Wear Leveling）；擦除必须先整块操作，不能直接覆盖单个字节
五、典型应用场景
大容量存储：SSD硬盘、USB闪存盘、microSD卡
嵌入式系统：主板BIOS、路由器固件、STM32等单片机的程序存储
移动设备：智能手机、平板、相机的内置存储
六、补充知识点
历史：1984年由东芝的舛冈富士雄发明；1988年Intel推出首款商用NOR Flash
与DRAM区别：DRAM是易失性、速度更快，用于内存；Flash非易失，用于长期存储
与EEPROM区别：Flash可批量擦除，EEPROM多为字节级擦写，Flash更适合大容量
