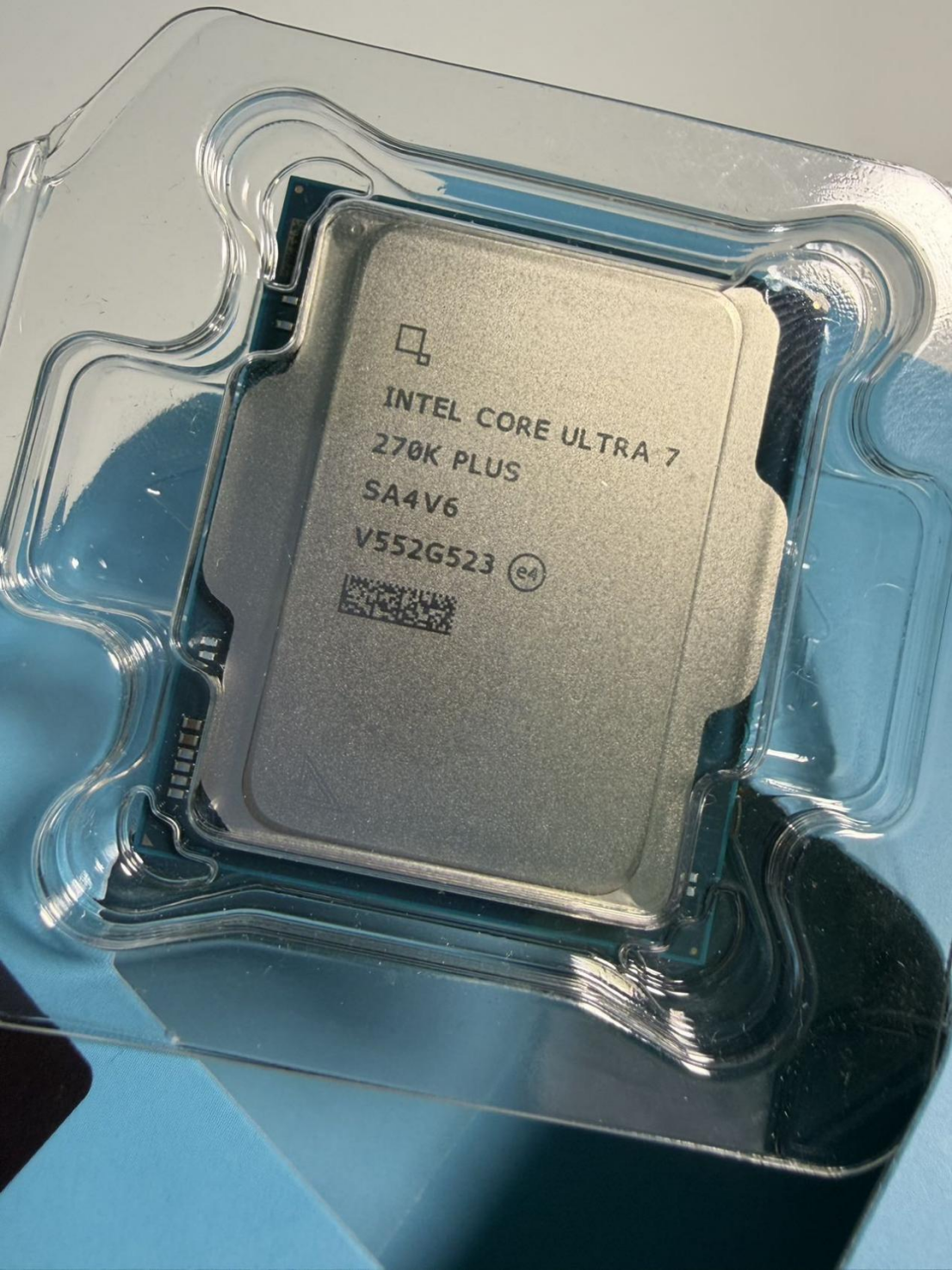

DDR5 内存价格持续走高的当下，很多 DIY 玩家都在犹豫是否要升级新平台，而英特尔全新推出的酷睿™ Ultra 7 270K Plus，或许能给这个问题一个明确的答案。作为 Ultra200 系列的 Plus 升级版，这颗处理器实现了规格的全面越级，更是打出了 “加量不加价” 的核心卖点，今天我们就来全面拆解这颗新品的核心性能规格，看看它的 “Plus” 到底体现在哪里。

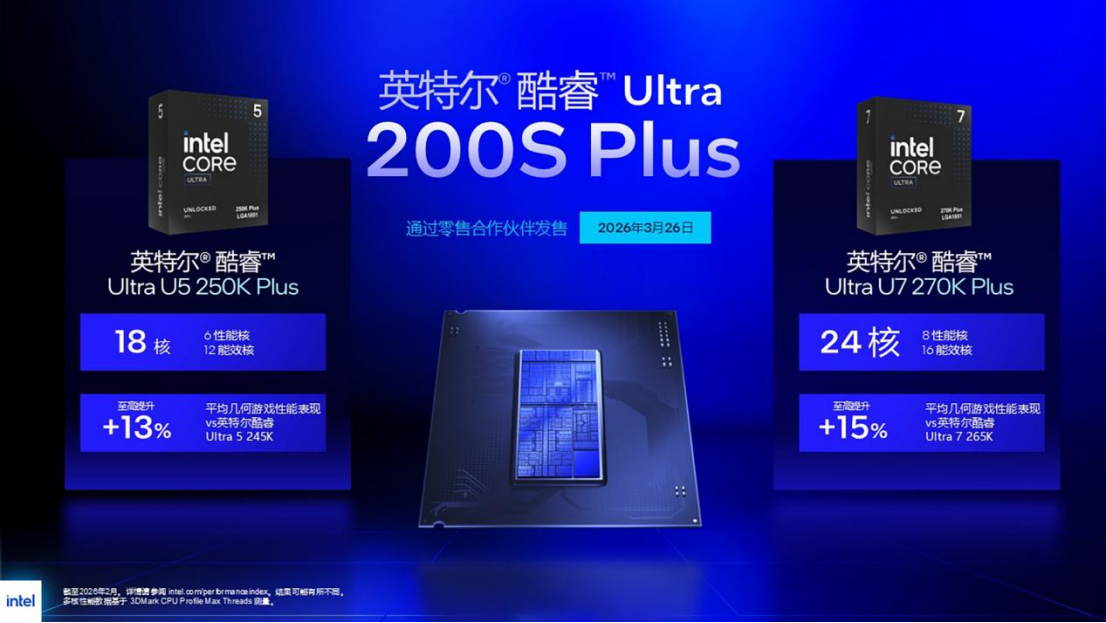

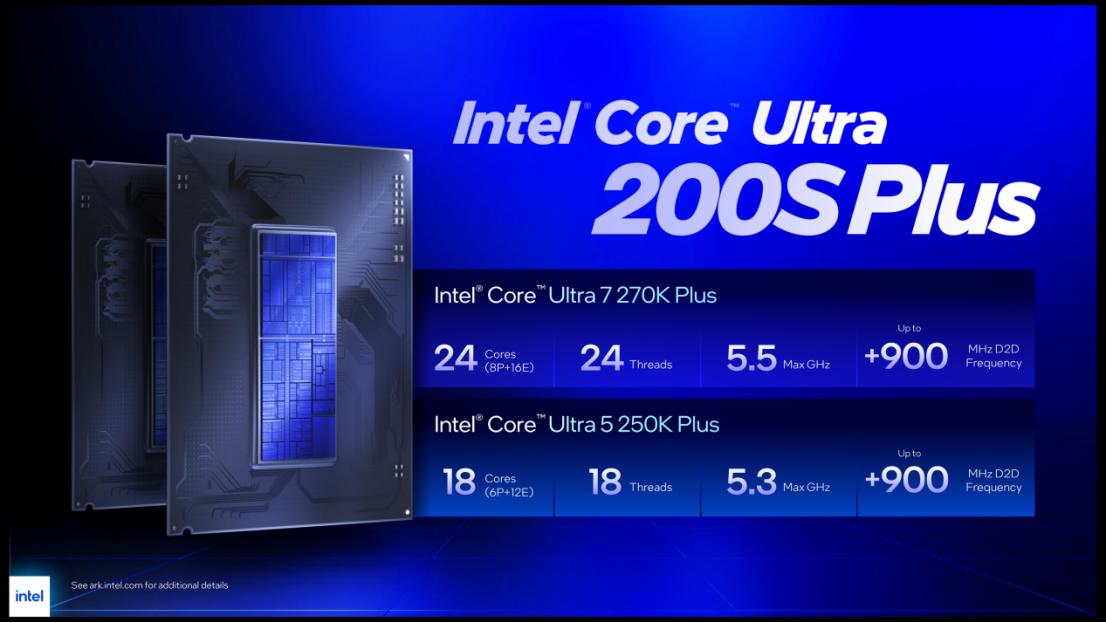

去年英特尔发布的 Ultra200 系列处理器，凭借台积电 3nm 工艺与全新 LGA1851 接口，实现了性能的全面跃升，其中 Ultra7 265K 更是长期坐稳高性能高性价比标杆的位置。而今年全新登场的 Ultra7 270K Plus，看似型号数字仅提升了 5，实则完成了从核心规格到全链路性能的全方位升级，核心参数直接越级对标上一代 Ultra9 285K。

不止是核心数量，这颗处理器实现了全链路的频率优化升级。不单单是 P 核性能核与 E 核能效核的主频提升，包括 IMC 内存控制器、Ring 环总线、D2D 互连模块、NGU 单元在内的核心链路，均实现了频率与效率的双重提升，从底层打通了性能释放的通道，避免了单一核心升级带来的性能瓶颈。

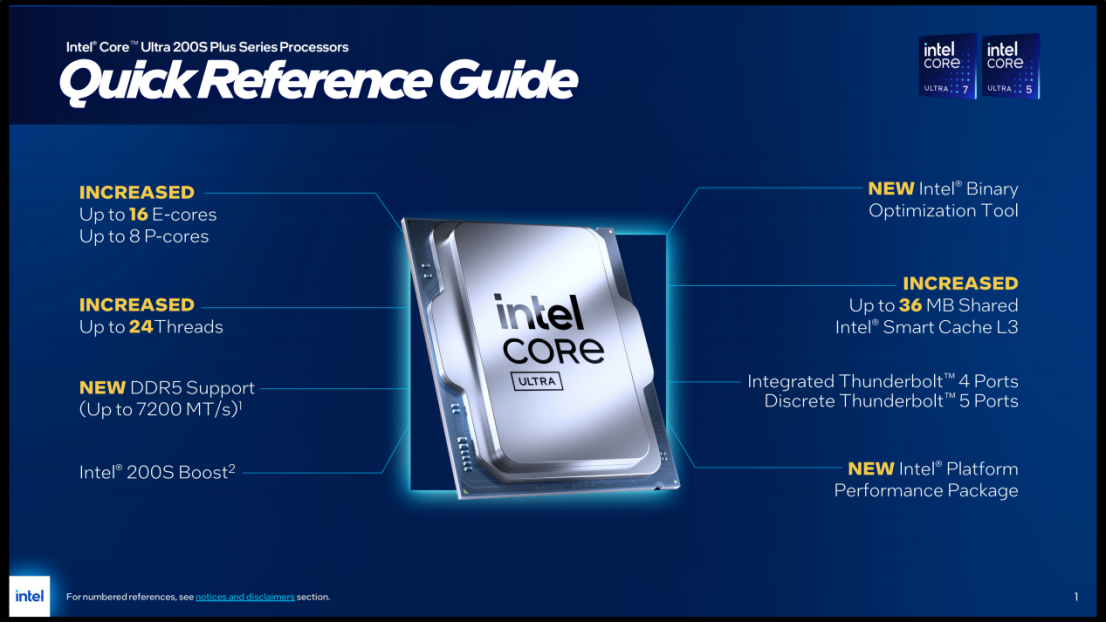

内存支持的飞跃，也是本次升级的重中之重。前代产品原生仅支持 JEDEC 6400MT/s 内存，而 270K Plus 直接将原生 JEDEC 支持提升至 7200MT/s，大幅降低了高频 DDR5 内存的适配门槛，即便是不擅长超频的普通用户，也能轻松享受到高频内存带来的性能增益。

更让玩家省心的是，270K Plus 保持了极佳的平台兼容性，无需更换主板，原有 800 系主板仅需更新 BIOS 即可完美支持，大幅降低了老用户的升级成本。

整体来看，酷睿 Ultra7 270K Plus 的 “Plus”，绝非简单的型号数字迭代，而是核心规格、全链路频率、内存支持、平台兼容性的全方位升级，更是把上一代 Ultra9 级别的规格，下放到了 Ultra7 的价位段，真正做到了加量不加价。在 DDR5 平台升级成本高企的当下，这颗越级升级的处理器，无疑给高端 DIY 市场注入了全新的活力。
