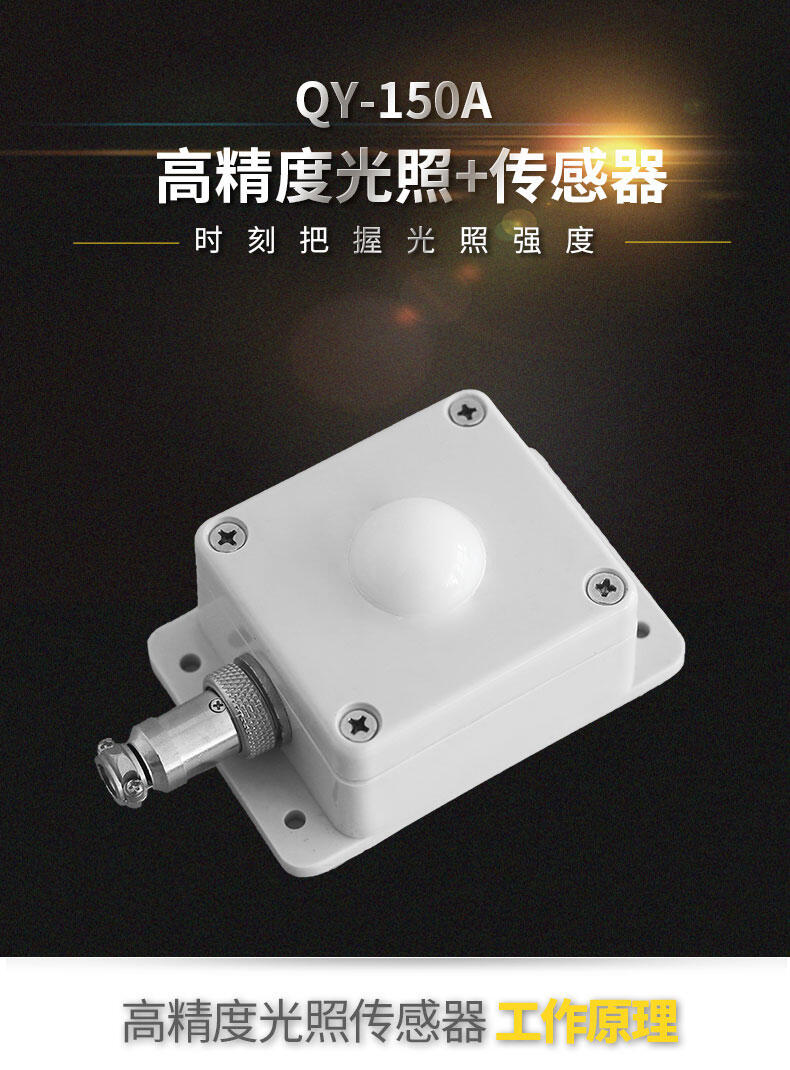

光照传感器工作原理

光照传感器内部采用了目前光照采集方面灵敏度高的光敏采集器件，该器件拥有灵敏度高，反映迅速等诸多优点。内部还配有滤光片，余弦修正器，配合高精度的模拟电路，以及程序处理，对光照做了准确的曲线矫正。使可以很准确的输出光照值。

不同角度太阳光线透过余弦修正器汇聚到感光区域、汇聚到感光区域的太阳光通过蓝色和黄色进口滤光片过滤掉可见光以外的光线；透过滤光片的可见光照射到进口光敏二极管，光敏二极管根据可见光照度大小转换成电信号，电信号进入单片机系统，单片机系统根据温度感应电路，将采集到的光电信号进行温度补偿，输出准确的线性电信号。

为了提高变送器的精度和分辨能力，我们采用了双通道信号输出，分别是KLUX级信号和LUX级信号。

数据转换举例：

例如输出：KLUX=10mA, LUX=10mA

KLUX=（10-4)/(20-4)*200=75Klux

LUX=（10-4)/(20-4)*1000=375LUX=0.375Klux

光照强度=75.375KLUX.

⊙功能特点

◆体型小巧，安装方便

◆壳体结构设计合理，使用寿命长

◆密封性好

◆测量精度高，稳定性好

◆传输距离长，抗外界干扰能力强

⊙技术参数

.光照范围： 0～200000  LUX

.反应时间：100ms

.环境温度：-20～80°C

.精    度：±2%

.重    量：210g

. 负载能力：小于600欧 一般建议250欧

▲ 电压型

 您此次购买的是 ：□ 电压信号输出型

供电电压：7V～24V DC

输出信号：0.4-2V

光照值（Lux）=（Klux以上输出电压-0.4）/1.6*200000+（Klux以下输出电压-0.4）/1.6*1000

▲ 电流型

 您此次购买的是 ：□ 电流信号输出型

供电电压：12V～24V DC

输出信号：4～20mA

光照值（Lux）=（Klux以上输出电流-4）/16*200000+（Klux以下输出电流-4）/16*1000

输出负载：500Ω

▲ 485通信

 您此次购买的是 ：□ 485

供电电压：7V～24V DC

通信协议：Modbus-RTU

⊙接线定义

电流电压接线方式：

航插定义：1：电源，2：1-200Klux，3: 0-1000lux，6：地。

线色定义；棕；电源，蓝；1-200K，灰；0-1000lux，黑；地

485通信接线方式：

  航插定义：1：电源，4：485A，5:485B，6：地

线色定义；棕；电源，蓝；485A，灰485B，黑；地

适用范围

可广泛用环境、温室、实验室、养殖、建筑、楼宇、工业厂房等的光线强度测量。
