做CAE仿真或结构设计的工程师，肯定都有过这种体验：

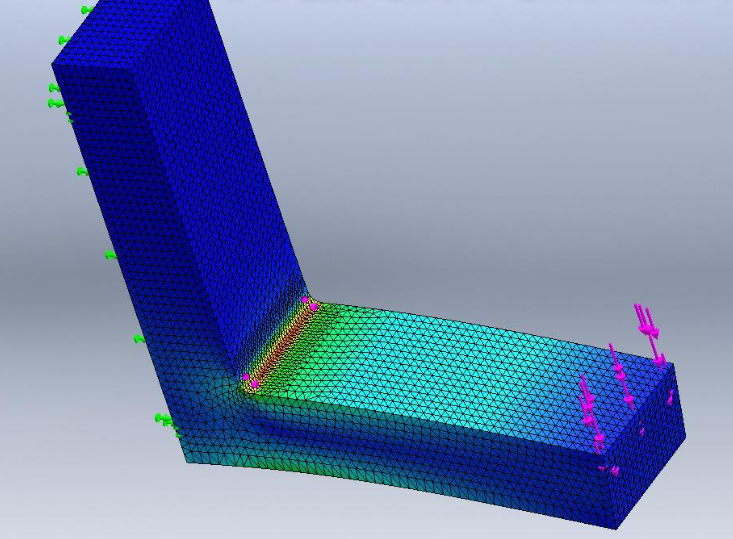

模型算完了，小心翼翼地把云图调出来。结果图上90%的区域都是清爽的蓝色和绿色，偏偏在某个小圆角根部，或者螺栓孔旁边，红得发紫，数值高得吓人。

这时候，心里就开始打鼓了：这个红点是真的（物理现实），还是网格问题导致的假象（数值奇点）？它到底会不会导致产品断裂？如果结果不可信，模型该怎么调整？

今天，我们就专门来聊聊应力集中的“对错判断”与“修正方法”，帮你看清那片红云背后的真相。

一、先明确：什么是真实的应力集中？哪些是仿真“假集中”？

做仿真的工程师，大概都遇到过这种两难境地：

云图上那个刺眼的红点，到底是产品设计本身埋下的“定时炸弹”，还是自己建模时不小心挖的“坑”？

要回答这个问题，首先得分清两类“应力集中”——一类是结构本身的固有特性，一类是仿真建模的人为误差。两者的成因和处理方式，完全不同。

1. 真实的应力集中（结构有问题）

这是由结构几何形状突变或载荷/约束分布不均导致的，是力在传递过程中因“路径受阻”产生的局部聚集。它是结构本身的问题，不是仿真算错了。

常见场景：

几何突变：尖角、圆孔/方孔、凹槽、台阶面、截面突变处。

载荷/约束不均：点载荷、局部面载荷、单点约束、接触界面。

这些位置的高应力是结构固有的，也是我们做分析时需要重点识别和优化的对象。

2. 仿真的虚假应力集中（仿真有问题）

结构本身其实没啥大问题，而是因为建模失误、计算设置不当导致结果失真。它是仿真模型的问题，并非结构的实际情况。

常见诱因：

网格过粗/畸变

单元类型选错（比如该用二阶的地方用了一阶）

边界条件施加错误（比如过约束）

载荷输入偏差

接触设置不合理

这些问题会让仿真结果出现无意义的应力尖峰，需要先矫正模型，再重新计算。

简单来说：

真实集中→“结构有问题，需要优化设计”。

虚假集中→“仿真有问题，需要修正模型”。

先辨清类型，再对症下药，才不会做无用功。接下来，我们就聊聊具体怎么判断，以及怎么“治”。

二、核心步骤：如何精准判断应力集中结果的真假？

判断应力集中是否准确，没有 “一刀切” 的标准，但有4 个黄金验证方法，按优先级依次排查，就能快速辨真假、定可信度，适用于 ANSYS、Abaqus、LS-DYNA、COMSOL 等所有主流仿真软件。

标准1：网格收敛性检查（最核心、最必要）

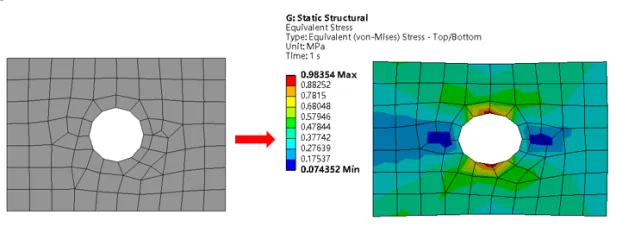

应力集中区的应力梯度极高，网格太粗就像用马赛克看照片。

操作：对模型进行局部网格细化，比如将网格尺寸依次减半（2mm → 1mm → 0.5mm），观察关注点的应力值变化。

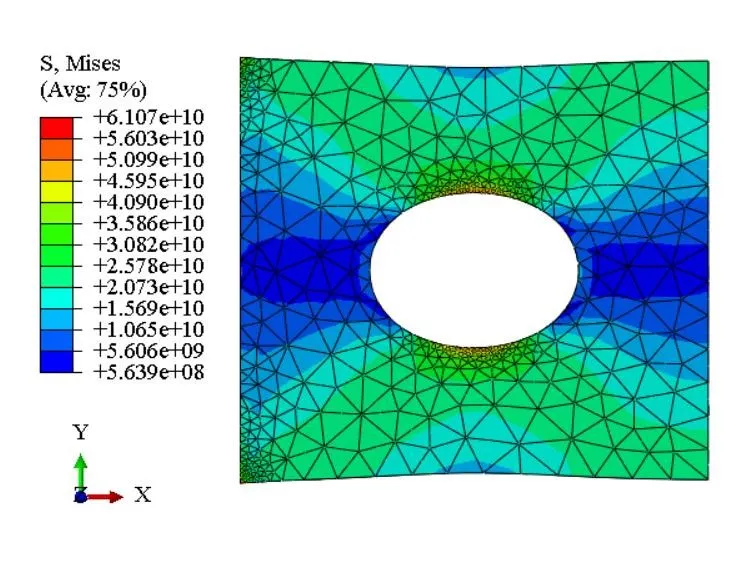

判断：当网格加密两次以上，该点应力值变化小于5%时，结果可信。如果应力值随网格细化持续上升，永不收敛，那这个位置很可能是一个理论上的应力奇点（如绝对的几何尖角）。

📌 遇到收敛问题？我们整理了应力奇点判断与处理的专题案例，包含常见错误模型和修正步骤，需要的同学可以添加助教老师微信领取。

标准2：物理合理性检验（用常识过滤）

位置对不对：高应力是否出现在你预期的尖角、孔边？如果它出现在光滑平面上，那很可能是约束不足或加载错误导致的“伪应力”。

趋势对不对：应力云图的过渡是否自然？如果出现“棋盘格”状的跳跃式分布，通常是网格质量差或单元本身有问题。

标准3：边界条件与载荷（从源头规避人为错误）

检查：确认载荷的大小、方向、作用面是否正确。确认约束是否模拟了真实安装，过约束（如全固定）往往会凭空制造出虚假的高应力集中。

标准4：单元类型与阶次（适配高应力梯度区域）

对比：在应力集中区域，应尽量使用高阶单元（如Quad8、Tet10）。同样尺寸下，它们比一阶单元能更准确地捕捉应力峰值。

规避：尽量别在这里用线性减缩积分单元，它们容易“软化”结构，导致应力结果偏小、偏危险。

三、对症下药：应力集中的精准矫正方法

分清类型后，直接对症下药——虚假集中修模型，真实集中改设计，两类技巧各有侧重，下面讲透，直接套用。

第一类：仿真虚假集中 → 矫正模型，还原真实

虚假集中是“模型有病”，不用动结构设计，专攻4个高频问题：

1. 网格问题矫正

畸变网格重新画，保证单元规则（六面体优先）

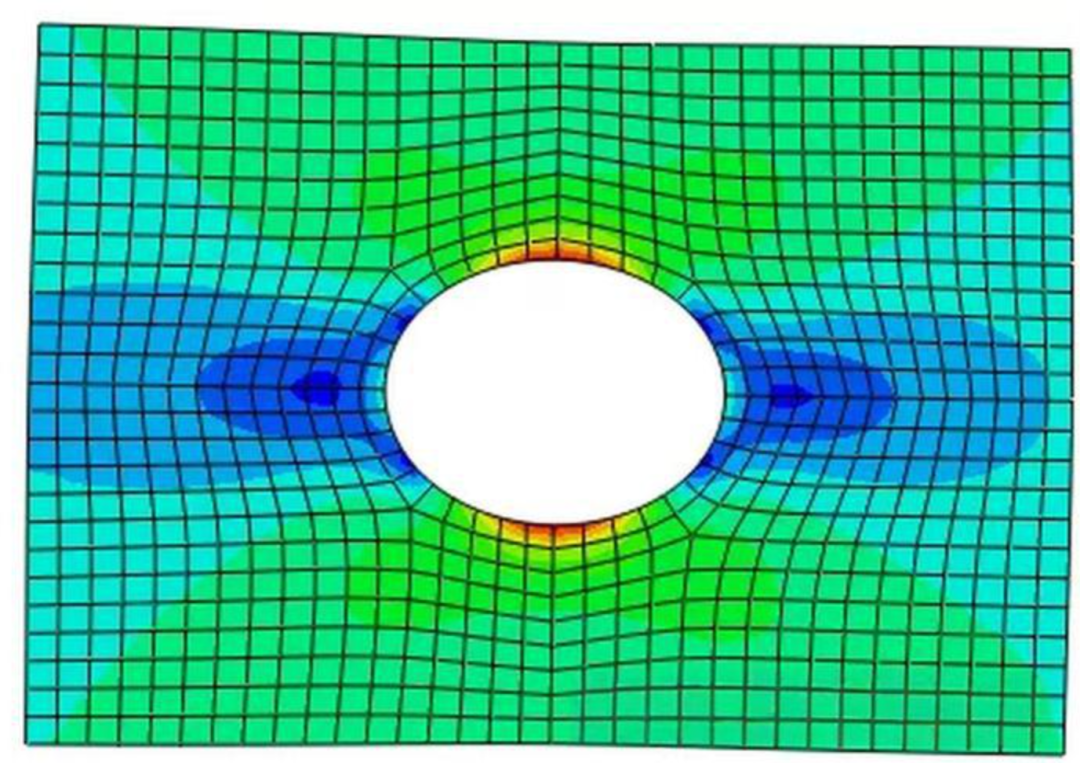

高应力梯度区：梯度加密，集中点最密，向外渐疏

2. 单元类型矫正

低阶线性换高阶二次单元

薄板用壳单元，杆系用梁单元

3. 载荷/约束矫正

点载荷改面载荷，分散受力

删除过约束，贴合实际

修正载荷大小、方向

4. 接触设置矫正

重定义接触类型，调整接触刚度

接触面网格细化或匹配

矫正原则：每次改一个参数重算，对比结果定位问题，避免盲目修改。

第二类：结构真实集中 → 优化设计，降低风险

真实集中是“结构有病”，需设计优化降应力。6个技巧，从易到难依次试：

1. 增大圆角半径：尖角、台阶处直角改圆角，半径越大，应力集中越低（最常用、最有效）

2. 优化几何形状：孔洞倒角、截面突变平滑过渡，让力流更顺畅

3. 改变加载/约束方式：局部载荷改均布，单点约束改面约束，从源头降应力

4. 加强局部刚度：加筋、加厚、镶嵌补强，提高局部承载能力

5. 合理选择材料：换韧性更好的材料（如合金钢替代普碳钢），即使有高应力，也能降失效风险

6. 采用局部卸荷槽：轴类、齿轮等精密件，开槽绕开高应力区（适用于尺寸、重量敏感场景）

优化原则：优先几何优化（圆角、倒角、平滑过渡），性价比最高；几何优化搞不定，再考虑加强刚度、换材料。

四、3个常见误区，很多工程师都踩过！

看见红点就改结构？错！

先判断红点的真伪。如果是数值奇点，改结构也没用，应该先调网格。如果确认是真实的应力集中，再通过优化设计（如加大圆角、开卸荷槽）来降低它。

盲目相信单点峰值？错！

尤其是在应力集中区，单个节点的应力值非常敏感。写报告或做判断时，建议结合该区域的平均应力，或者沿厚度方向进行应力线性化，得到更工程化的薄膜应力和弯曲应力。

只用一种单元类型算到底？错！

在可能出现应力集中的关键区域，前期划分网格时就应有意识地使用高阶、高质量的单元（如六面体二阶单元），而不是简单地用四面体一阶单元自动划分。

五、总结：记住这 4 句话，应力集中判断 + 矫正不踩坑

先辨真假：真实集中改设计，虚假集中修模型，方向不对全白费

网格收敛是铁律：局部细化到应力稳定，结果才可信

几何优化是首选：增大圆角、平滑过渡，低成本高效果

建模细节要把控：载荷、约束、单元、接触贴合实际，从源头避坑

应力集中的判断与矫正，本质就是让仿真贴近实际，让设计规避风险。掌握好这套方法，你就能透过云图上的红点，看清结构的真实强弱，让仿真真正为产品可靠性服务。

粉丝福利汇总

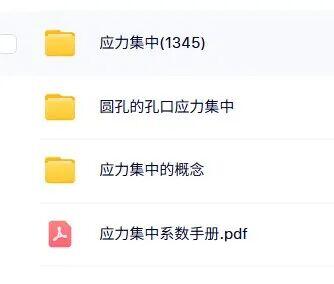

小编给同学们准备了应力集中的实用资料：
