除尘PTFE滤袋的耐温极限为长期稳定运行温度260℃，短时峰值温度可达300℃。这一特性使其成为高温烟气过滤领域的核心材料，尤其在电力、冶金、化工等行业的极端工况中表现卓越。以下从材料特性、应用场景及使用注意事项三方面展开分析：

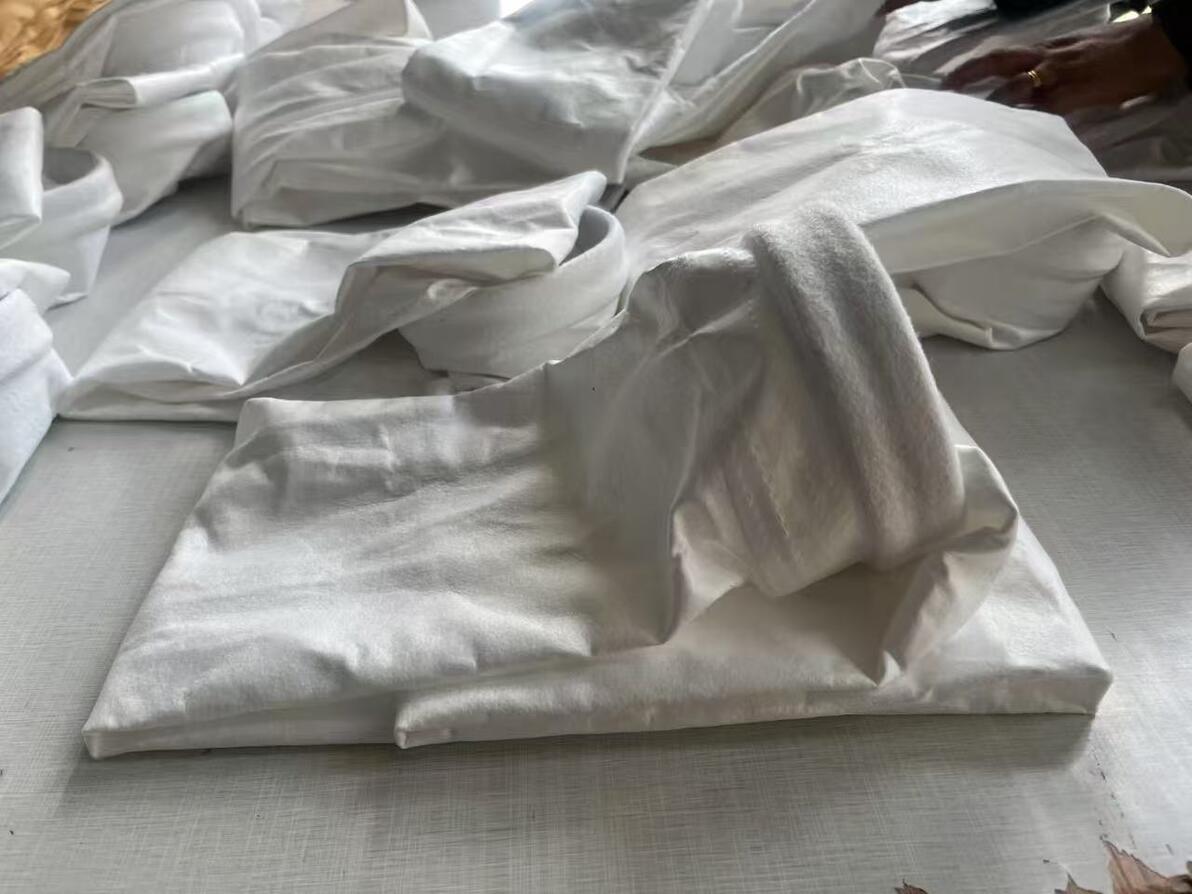

一、耐温极限的底层逻辑：材料特性支撑

PTFE（聚四氟乙烯）的耐温性源于其独特的分子结构：

碳-氟键的高键能：约485kJ/mol的键能赋予PTFE极强的热稳定性，使其在高温下不易分解。

熔点与分解温度：PTFE熔点为327℃，分解温度超过415℃，理论上可承受更高温度，但实际使用中需考虑机械强度保留率。实验数据显示，在260℃下持续1000小时，PTFE滤袋的拉伸强度保留率仍超过90%，远优于常规滤料（如PPS、芳纶）。

覆膜工艺的强化作用：覆膜PTFE滤袋通过在基布表面复合PTFE微孔膜（孔径0.3-0.5μm），形成致密屏障，既保持透气性，又隔绝高温粉尘的直接侵蚀，进一步提升耐温性能。

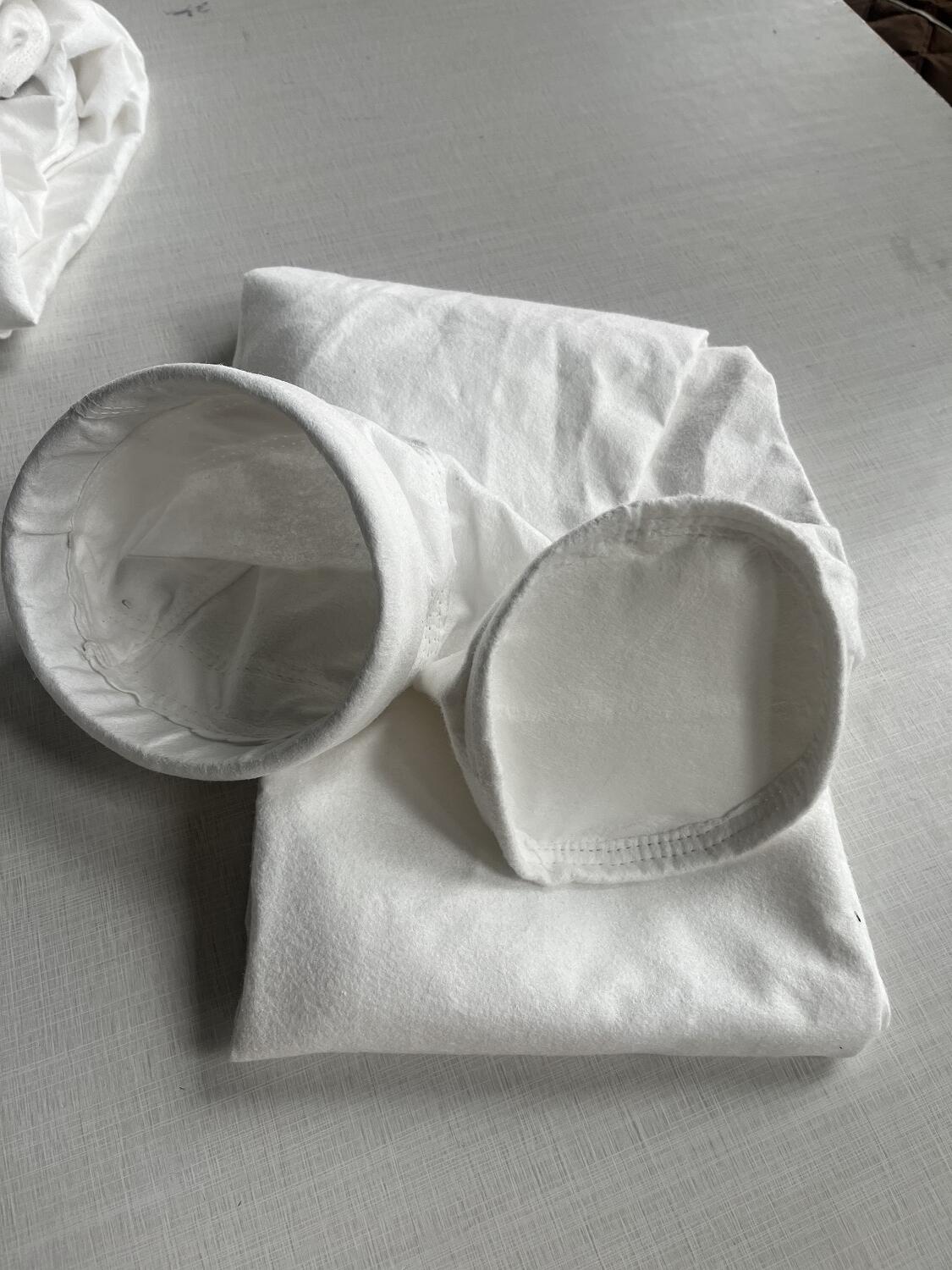

二、耐温极限的应用场景：覆盖高温工业全链条

PTFE滤袋的耐温性能使其成为以下场景的首选：

电力行业：燃煤锅炉烟气温度通常为120℃-180℃，但启停炉时可能瞬间升至260℃。PTFE滤袋可稳定运行，避免因热收缩或熔融导致的结构失效。

冶金行业：钢铁冶炼、有色金属熔炼过程中，烟气温度常达280℃以上，且含硫、氯等腐蚀性气体。PTFE滤袋的耐温耐腐蚀双特性，可延长滤袋寿命至3-5年。

化工行业：反应釜尾气、焚烧炉烟气温度波动大（200℃-300℃），且含强酸、强碱或有机溶剂。PTFE滤袋的化学惰性使其成为唯一可长期使用的滤料。

垃圾焚烧：垃圾焚烧炉烟气温度通常为180℃-220℃，但启停炉时可能升至260℃。PTFE滤袋的耐温性能可避免滤袋破损，同时其疏水性（接触角>120°）可防止高湿环境下结露糊袋。

三、耐温极限的使用边界：需规避的三大风险

尽管PTFE滤袋耐温性能卓越，但实际使用中仍需注意以下限制：

温度上限的临界点：当温度超过327℃时，PTFE进入熔融态，虽不分解但会丧失机械强度。因此，实际使用中需配备温度监测及报警装置，避免温度失控。

工况环境的协同影响：高温工况下，若烟气含硫量较高（如水泥窑尾），酸露点腐蚀风险增加。此时建议将使用温度控制在180℃-220℃，或采用抗酸腐蚀涂层处理。

长期高温运行的代价：长期接近温度上限（如260℃）运行会加速膜层老化，导致过滤效率下降。建议搭配耐高温骨架（如不锈钢），并设置清灰周期优化系统，延长滤袋寿命。
