铝蜂窝夹芯板凭借轻质、高抗弯刚度、吸能抗冲击的特性，早已成为航空、船舶、轨道交通等领域的 “结构明星”。但过往研究多聚焦于薄芯体（≤25mm），蜂窝芯的真实作用被面板掩盖，其对冲击载荷的衰减效应也从未被专门深究。
近期发表于《Thin-Walled Structures》的一项研究，首次针对50mm 厚铝蜂窝芯铝合金夹芯板展开系统的理论 - 实验研究，精准解锁了其静态压缩、高速冲击下的力学响应，更明确了蜂窝芯在抗冲击中的独特价值，为工程结构设计提供了全新量化依据。
正文内容
核心试样：50mm 厚芯体，实现侵彻机制解耦
本次研究采用商用铝蜂窝夹芯板，核心构型为AA5032 铝合金面板（1mm 厚）+AA3003 铝合金蜂窝芯（50mm 厚），蜂窝芯胞径约 9mm、胞壁厚 0.05mm，密度仅 39-40kg/m³，兼顾轻质与结构支撑性。
与过往≤25mm 的薄芯体不同，50mm 厚蜂窝芯实现了夹芯板侵彻三阶段（第一面板→蜂窝芯→第二面板）变形、断裂机制的完全解耦，能更精准分析各部件的作用，尤其是蜂窝芯的独立贡献。
冲击弹丸选用 8mm 球形高硬度钢弹（AISI52100），质量 2.09g、屈服强度 2030MPa，因硬度远高于铝制夹芯板，试验中视为刚体，无塑性变形。
实验双维度：静态压缩稳吸能，高速冲击定关键指标
研究通过静态压缩试验和150-250m/s 高速弹道冲击试验，结合高速相机、气枪发射系统等设备，全面表征夹芯板力学性能，同时设置 ** 纯面板试样（无蜂窝芯）** 做对比，凸显蜂窝芯的作用。
静态压缩：三阶段变形，平台期吸能优异
夹芯板面外静态压缩呈现典型蜂窝结构的三阶段特征，4 组重复试验结果稳定：
伪弹性阶段：应力随应变线性上升，直至弹性失稳出现峰值应力（1.96MPa）；
平台阶段：应力近乎恒定，胞体壁塑性折叠，伴随大量应力振荡，是主要吸能阶段，平台应力 0.93MPa，吸能效率达 0.62；
致密化阶段：胞体完全压溃，应力急剧上升。
整体比吸能 0.60J/dm³，展现出稳定的静态吸能潜力。
高速冲击：三大核心指标，蜂窝芯作用 “特立独行”

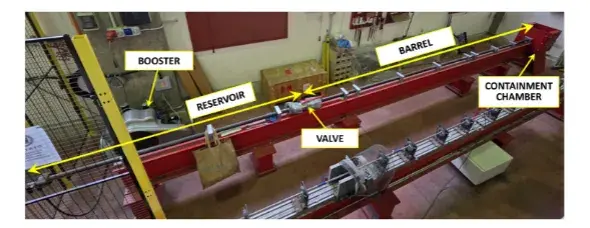

通过气枪发射弹丸、高速相机捕捉弹丸速度，结合载荷测试，最终确定 50mm 厚铝蜂窝夹芯板的核心冲击性能指标，更通过与纯面板试样对比，发现了蜂窝芯的独特作用：
✅ 弹道极限 195m/s：经 Recht-Ipson 模型拟合，夹芯板的弹道极限为 195m/s（极限范围 189-204.5m/s），此速度下弹丸无法完全穿透夹芯板，模型拟合参数 a=1，表明试验中无塞块形成、弹丸无塑性变形，与实际观察一致。
✅ 平均吸能 40.37J，蜂窝芯仅贡献 15%：夹芯板整体平均吸能 40.37J，但蜂窝芯的吸能占比仅约 15%；纯面板试样的吸能值与完整夹芯板接近，说明蜂窝芯对弹丸动能的直接耗散作用有限。
✅ 平均最大冲击载荷 0.776kN，载荷衰减达 90%：这是蜂窝芯的核心价值！完整夹芯板的最大冲击载荷仅 0.776kN，而纯面板试样的冲击载荷是其 10 倍左右。原因在于蜂窝芯将弹丸的冲击时间延长了约 10 倍，通过 “延长作用时间” 实现冲击载荷的显著衰减，完美降低了结构所受的冲击应力。
此外，试验还观察到各部件的变形断裂特征：第一面板颈缩后延性成孔，蜂窝芯局部压溃；第二面板以花瓣状断裂为主；全程蜂窝芯无致密化、无塞块形成，面板与芯体仅局部轻微脱粘。
理论模型：能量守恒为基，实验校准显精准
为实现夹芯板抗冲击性能的可预测性，研究搭建了基于能量守恒的三阶段侵彻理论模型，将夹芯板的侵彻过程拆解为三个独立阶段，同时考虑面板与蜂窝芯的相互作用，量化各阶段的塑性变形、断裂、界面作用等能量耗散项。
针对材料平均流动应力估算的不确定性问题，研究通过实验观察的变形断裂形态定义能量耗散项，结合静态压缩、高速冲击的实验结果对模型进行校准，确定面板取屈服 - 极限强度均值、蜂窝芯取 ψ・σu 为平均流动应力，让模型更贴合实际。
模型验证结果显示：弹道极限理论值 190-203m/s，与实验值 195m/s 偏差≤4%；第一面板变形径向范围、蜂窝芯压溃强度的理论与实验偏差均≤15%，总吸能理论值与实验值高度吻合，证明模型具备极高的精准度和工程通用性。
参数推演：解锁优化方向，几何参数定性能
通过理论模型推演蜂窝芯 ** 核心几何参数（厚度 H、相对壁厚 h₁/D，即胞壁厚 / 胞体最小尺寸）** 对夹芯板性能的影响，得到了可直接指导工程设计的优化规律：
吸能与弹道极限：H 和 h₁/D 与蜂窝芯吸能、夹芯板整体弹道极限呈二次多项式正相关。当 H>20mm 时，h₁/D 的提升对吸能的增强效应更显著；若 H=80mm、h₁/D=0.016，蜂窝芯吸能可达 35J，成为夹芯板的主要吸能部分，弹道极限也将突破 250m/s。
冲击载荷衰减：H 与冲击载荷呈负相关，增加 H 可显著降低载荷，且该效应在 H<50mm 时更明显；仅在夹芯板中加入 5-10mm 厚的蜂窝芯，即可大幅降低纯面板构型的冲击载荷。而 h₁/D>0.008 时，其提升会轻微降低载荷衰减效果（因吸能和弹道极限提升导致载荷小幅增加）。
工程匹配思路：需结合弹丸质量和结构的载荷限值，针对性匹配 H 和 h₁/D。例如弹丸质量 7.06g、载荷限值 1.5kN 时，蜂窝芯厚度需≥50mm；若需高吸能，可选取 h₁/D=0.016、H≥80mm。
研究结论：蜂窝芯并非 “吸能主力”，却是 “载荷衰减神器”
本次研究首次系统揭示了 50mm 厚铝蜂窝芯夹芯板的抗冲击性能，核心结论可总结为三点：
50mm 厚夹芯板力学性能稳定，静态吸能优异，高速冲击下弹道极限 195m/s、平均吸能 40.37J、平均最大冲击载荷 0.776kN，理论与实验结果高度一致；
蜂窝芯对弹丸减速、整体吸能的贡献有限（仅 15%），但对冲击载荷的衰减效应显著，通过延长冲击时间将载荷降低至纯面板的 1/10，是名副其实的 “载荷衰减神器”，核心作用为冲击载荷波的衰减；
蜂窝芯的厚度 H 和相对壁厚 h₁/D 是关键优化参数，增加二者可显著提升吸能能力、提高弹道极限，同时进一步衰减冲击载荷，为航空、船舶、轨道交通等领域的铝蜂窝夹芯板抗冲击结构设计提供了量化依据。
这项研究不仅填补了厚芯体铝蜂窝夹芯板抗冲击研究的空白，更重新定义了蜂窝芯在夹芯板抗冲击中的核心价值，为后续轻质抗冲击结构的设计、优化提供了重要的理论和实验支撑。
图片内容

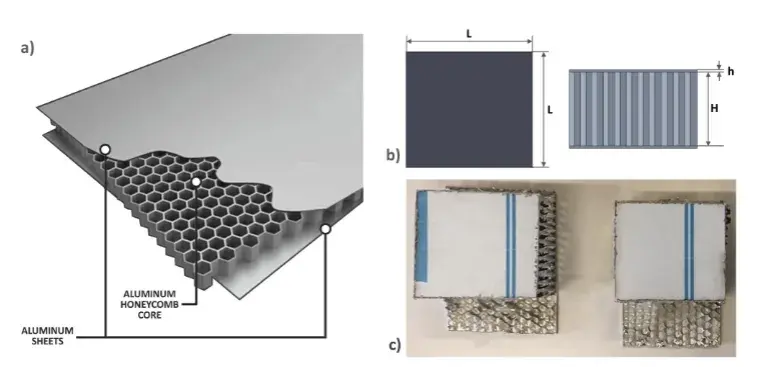

图 1 蜂窝芯夹芯板：a) 典型铝蜂窝夹芯结构；b) 夹芯板尺寸示意图；c) 原板加工所得夹芯板试样
图 2 蜂窝胞元的几何特征：a) 带六边形胞元尺寸测量的体视显微镜显微照片；b) 带胞壁厚度测量的光学显微镜显微照片
