在为罗技G304鼠标更换微动时，可能会发生因焊盘脱落而导致微动失灵的问题。该问题可通过飞线的方式解决。本教程分为六部分，分别为焊盘和飞线简介、微动引脚说明、工具准备、飞线位置说明、电路板固定方向注意事项及飞线走向规划，详细讲解G304左右微动的飞线方法。
一、焊盘和飞线简介
在开始讲解如何飞线之前，需要对焊盘和飞线的概念有所了解。

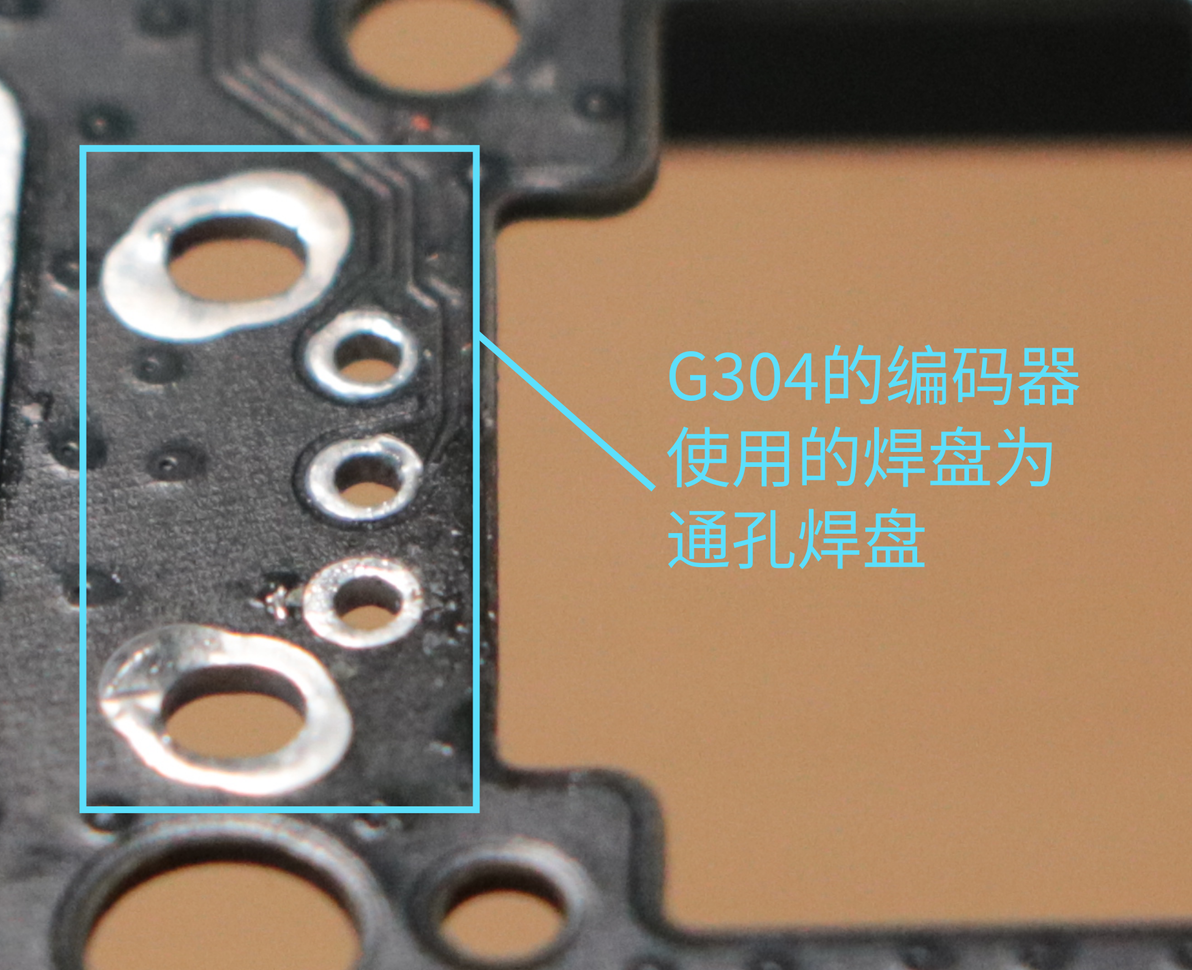

焊盘是电路板上裸露的金属区域，用于焊接元件引脚。主要分为两类：表面贴装焊盘和通孔焊盘。表面贴装焊盘用于贴片元件的安装，通孔焊盘用于直插元件的安装。G304的微动和编码器使用的焊盘全部为通孔焊盘。
飞线是一种在电路板上直接用导线连通线路两端的连接方法，当电路板的焊盘脱落导致电路出现断路时，可通过飞线将断开的电路恢复。在对微动飞线前，需要查阅此微动的引脚定义，以及此微动的线路在电路板上的走向。

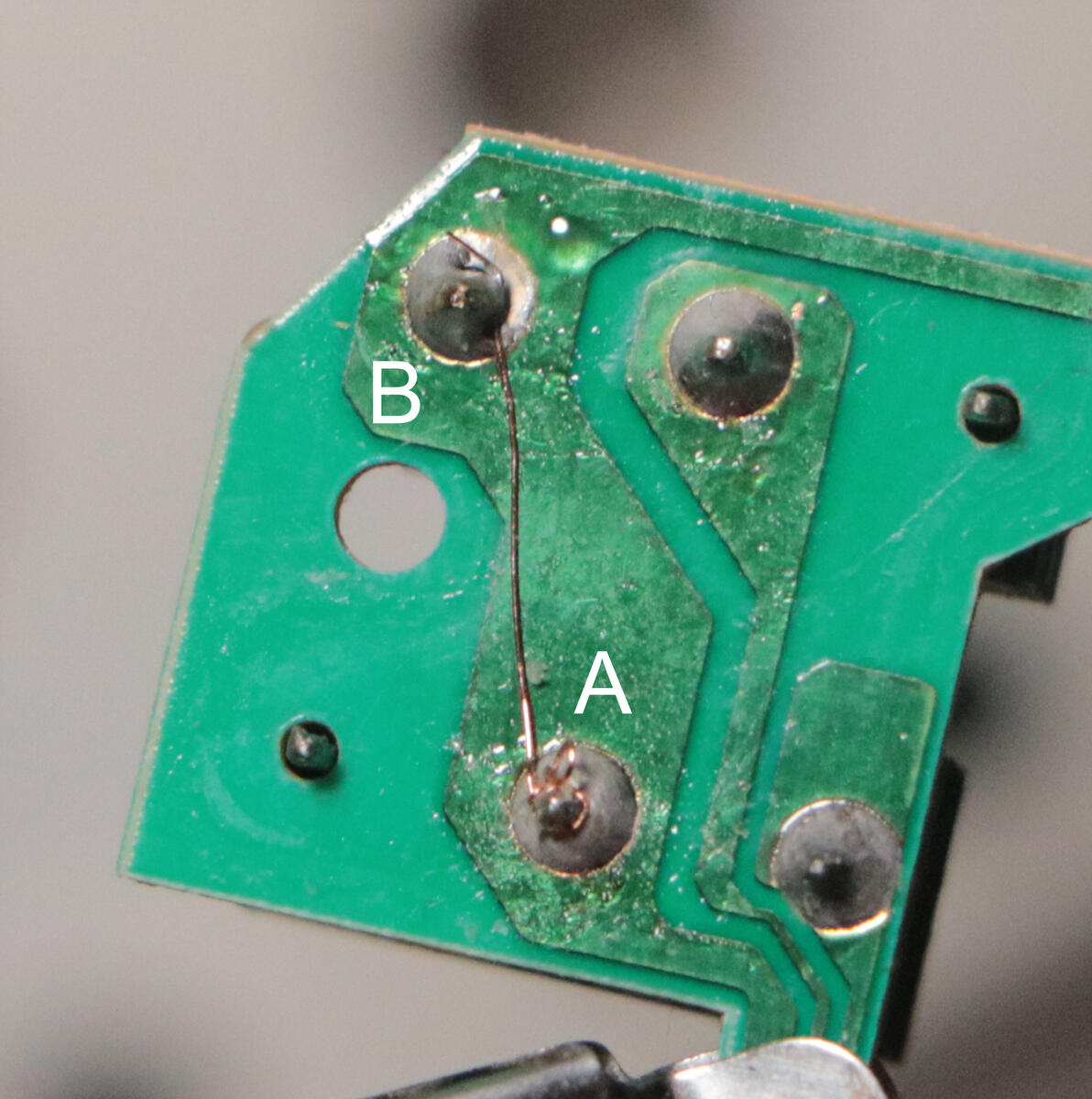

以下图中的这款鼠标为例，假设电路板上的焊盘A发生损坏，导致微动按下后电脑无反应。通过观察电路板上方的电路走向，发现焊盘A和上方的焊盘B位于同一电路上，所以可通过飞线的方式，将B和A连接起来，从而恢复微动的功能。
二、微动引脚说明

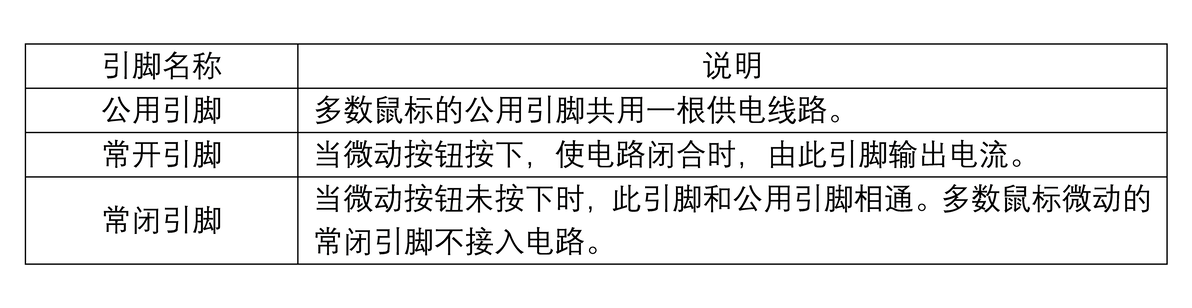

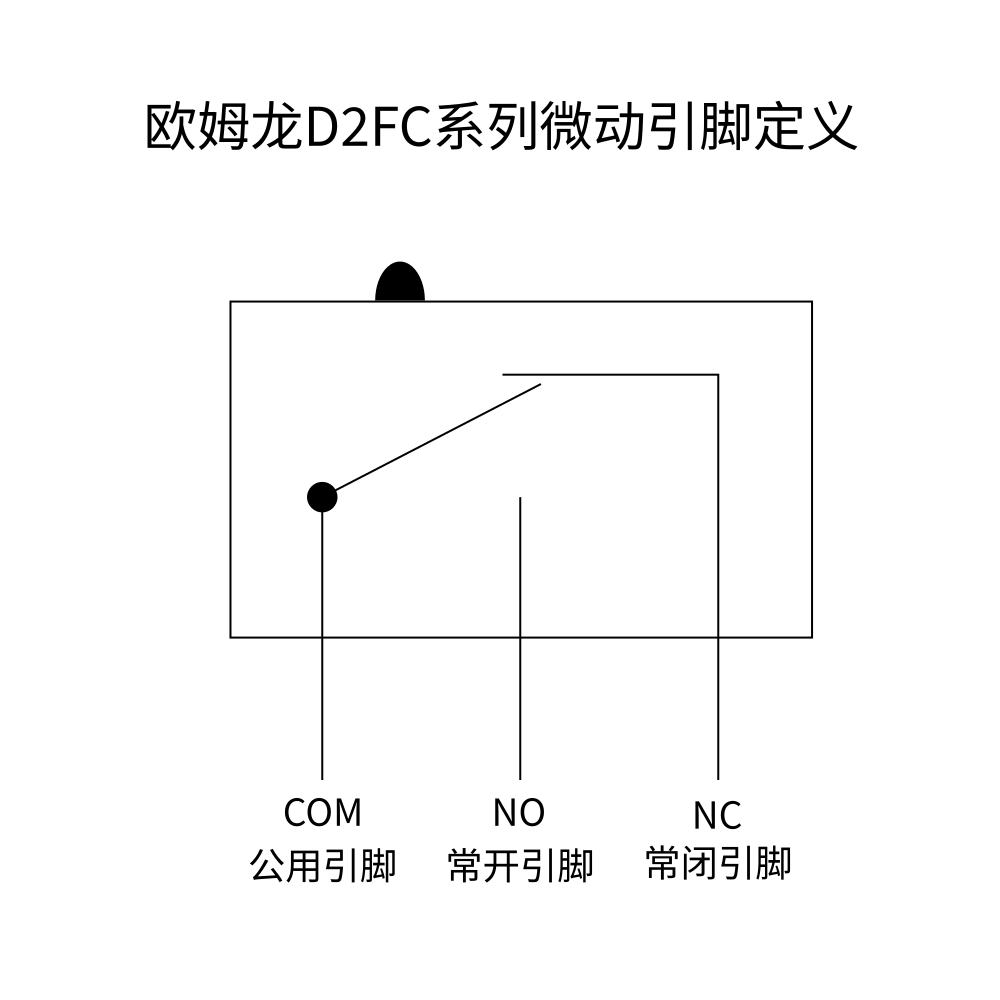

G304的左右键微动型号为欧姆龙D2FC-F-7N(10M)，通过对微动进行拆解测量及资料查阅，绘制出如下图所示的引脚定义示意图1:
三、工具准备

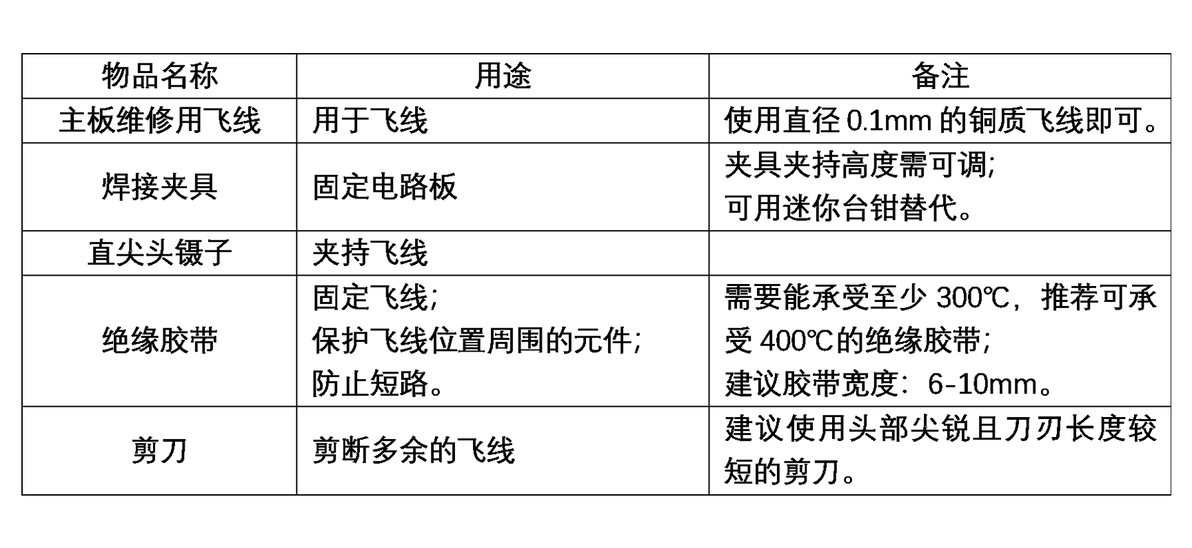

在开始飞线前，除电路焊接所需的电烙铁、焊锡丝和吸锡器以外，你还需要准备以下工具和材料：
四、飞线位置说明

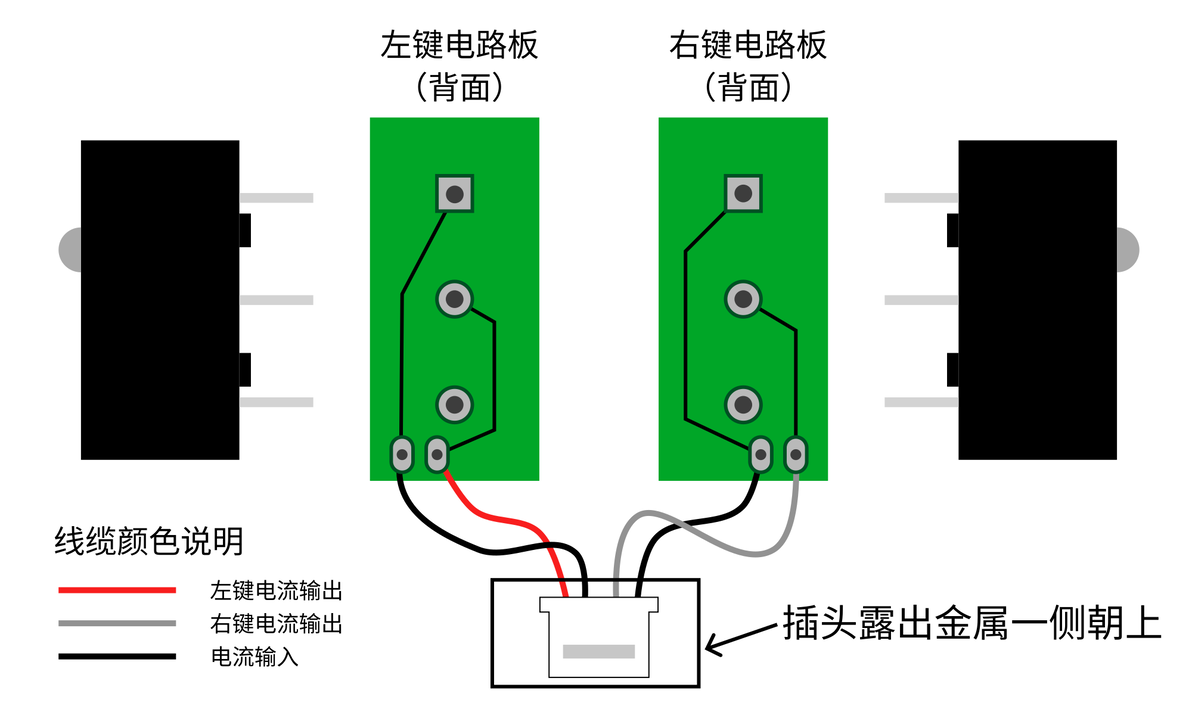

飞线位置见下图：
上图为G304的左右微动电路板的线路图，从电路板到插头间的线缆颜色与实际颜色相同（灰色线缆实际为白色）。注意电路板两侧的微动表示微动在安装时，微动按钮所在一侧应背朝电路板下方接线一侧安装。
由图可以看出，左右微动的常闭引脚是未接入电路的，因此，当该引脚的焊盘损坏时，可以不进行飞线处理。公用和常开引脚需要按照图片中的示意图，将焊盘和电路板下方接线处对应的焊盘用飞线连接。
五、电路板固定方向注意事项

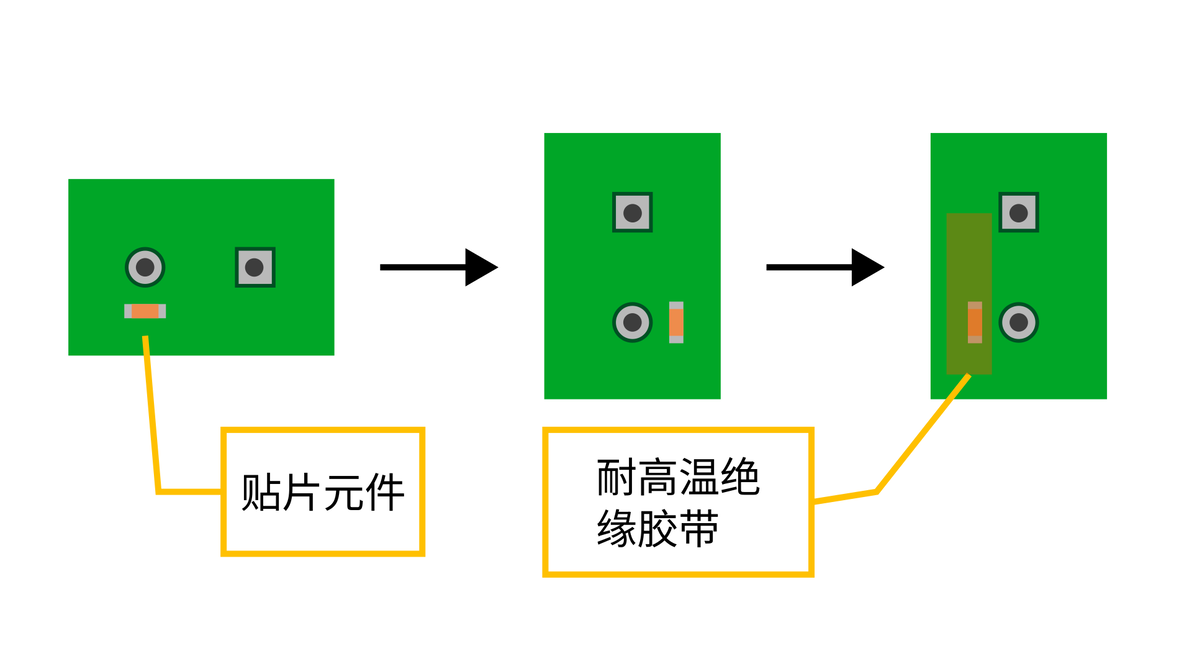

在固定电路板时，需要留意电路板的固定方向。以下图电路板为例：该电路板的固定方向存在问题——在对焊盘进行焊接操作时，烙铁头容易碰到旁边的焊盘，因此需要将此电路板旋转90°再进行固定。但是，旋转后的电路板还有一个问题：焊盘旁边有一个贴片元件，如果是右利手持烙铁，操作时容易导致该元件损坏或脱落，因此我们应将此电路板再逆时针旋转180°，使该元件朝左，并贴上耐高温绝缘胶带加以保护。
六、飞线走向规划
除了固定方向以外，我们还需对飞线的走向进行规划。
首先应确保飞线长度适中，且和其它焊盘或元件保持一定距离。

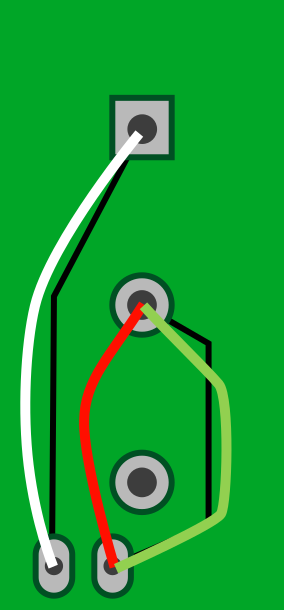

图片中的红线下方距离两个焊盘过近，可能会出现线和焊盘接触，发生短路问题，应按照绿线走向进行修正。
其次是在存在多根飞线的情况下，各飞线不应交叉或位于同侧，若必须位于同侧，各飞线间应保持一定距离。

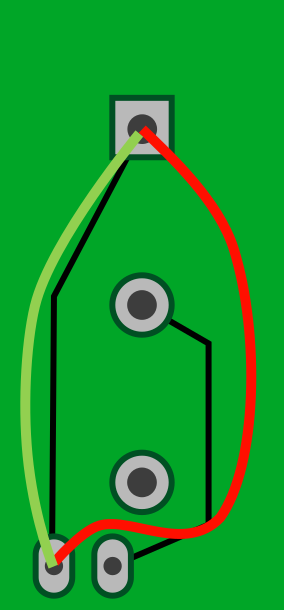

图中红线和旁边的白线位于同侧且距离较近，存在因相互接触导致短路的风险,应按照绿线走向进行修正。
在此要提醒大家，尽管多数维修飞线为带绝缘层的漆包线，我们依然不能因此而掉以轻心。
飞线是鼠标维修中的常用技能，需要多练习，多观察，才能做到熟能生巧
