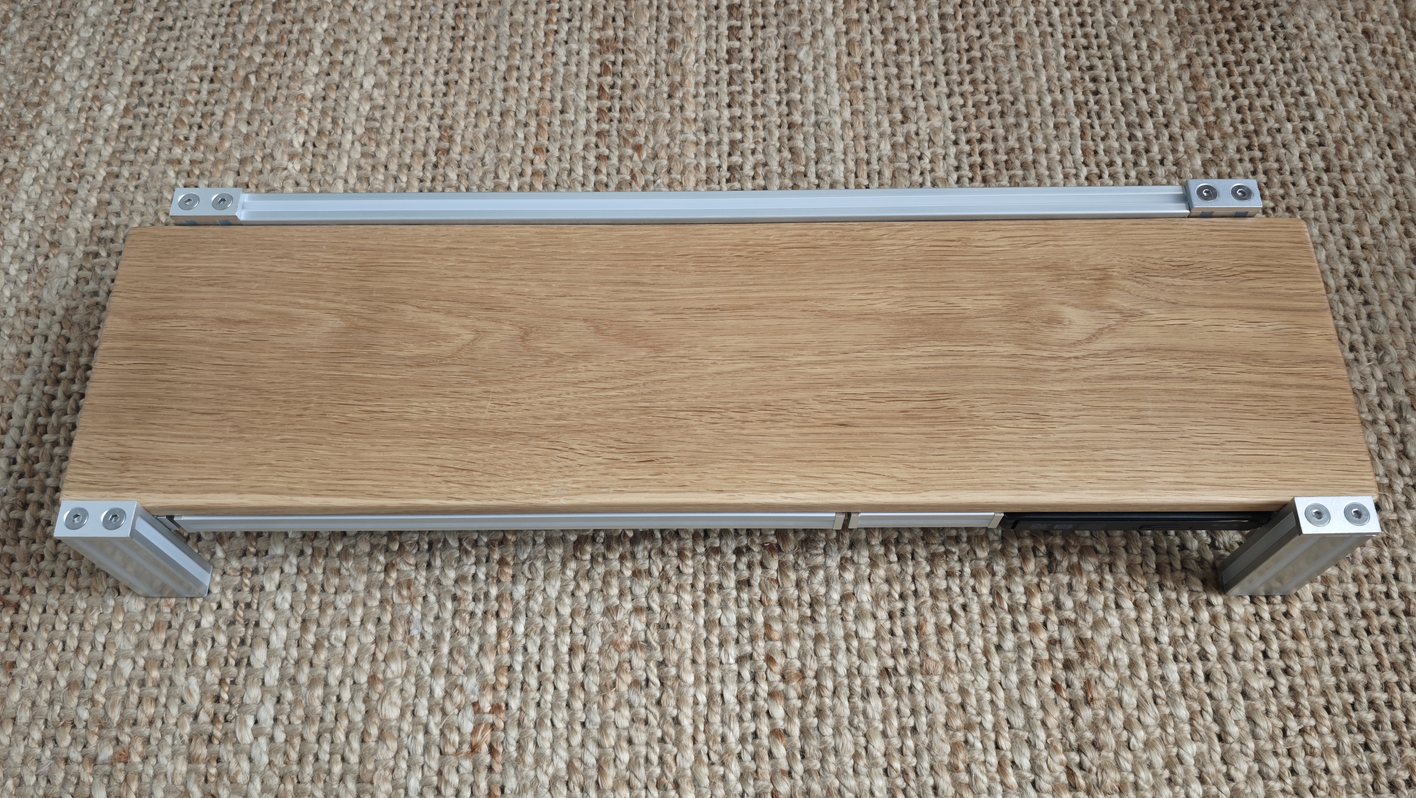

DIY 铝型材桌面增高架，内置光驱加抽屉。

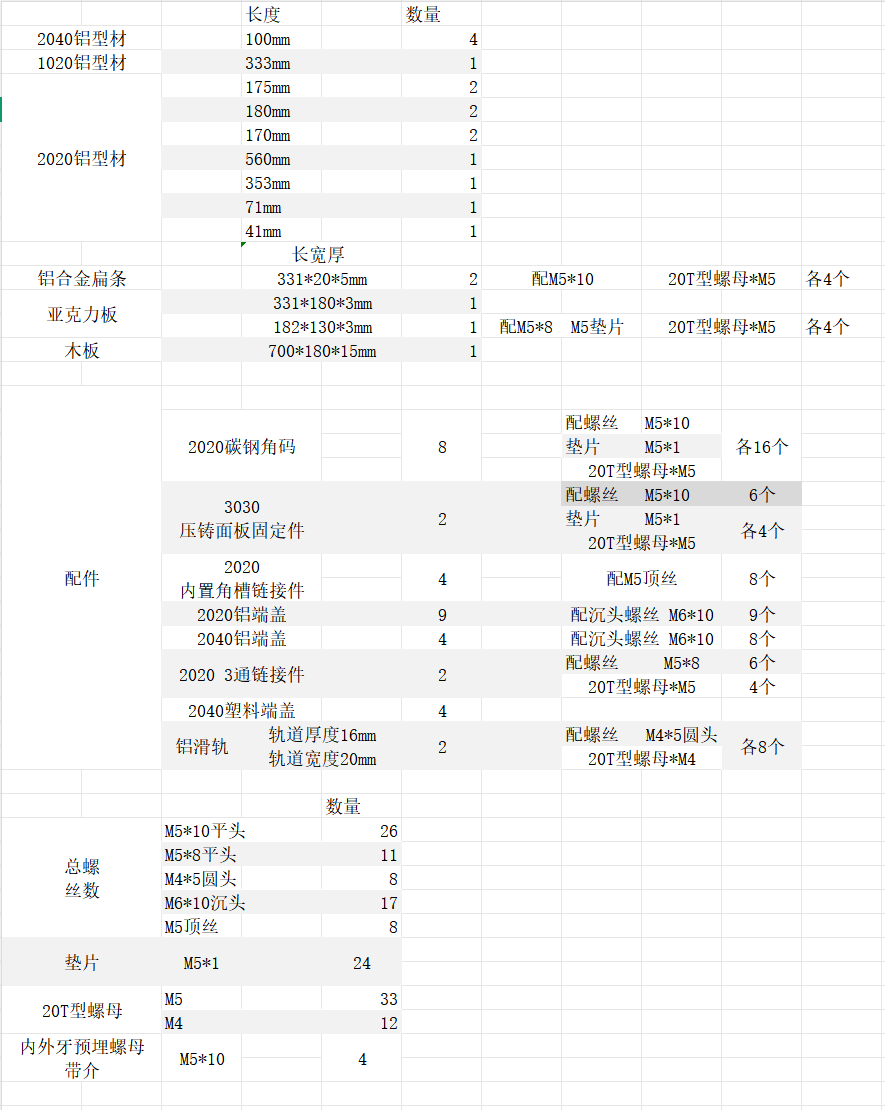

材料清单

有两颗“圆头M4*10mm”的螺丝没写进材料清单

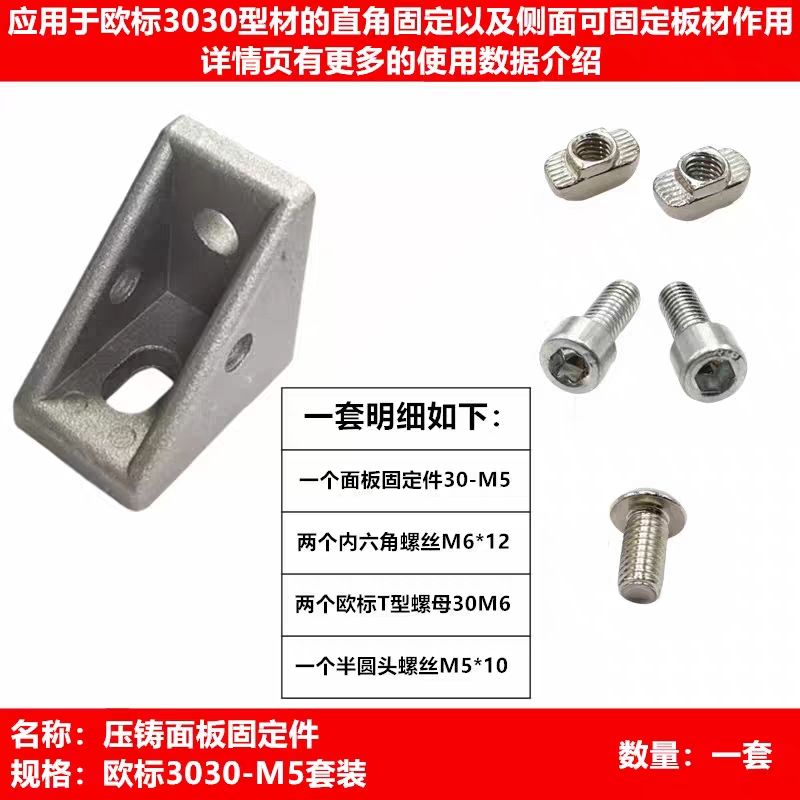

3030压铸面板固定件↓

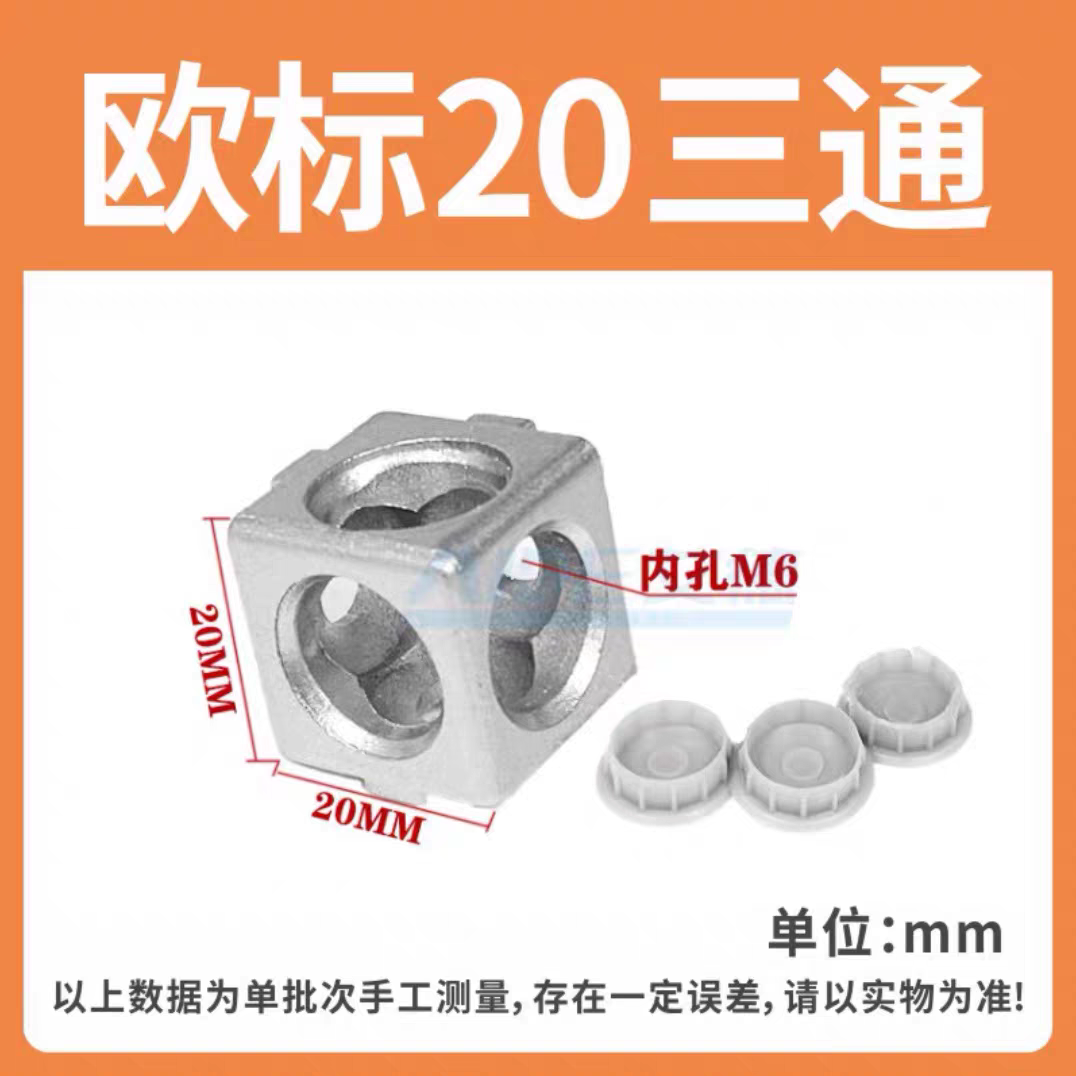

2020 3通连接件↓

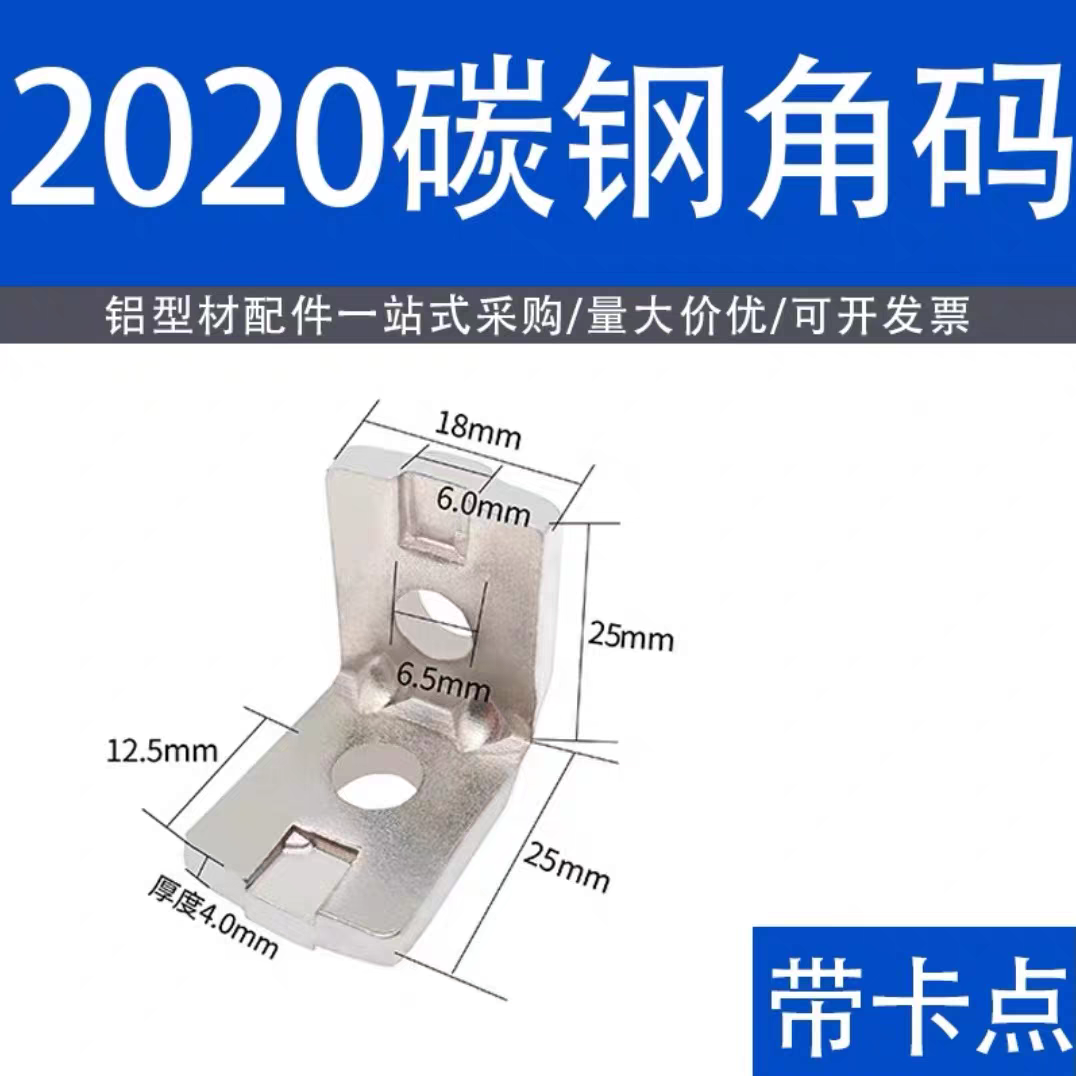

碳钢角码↓

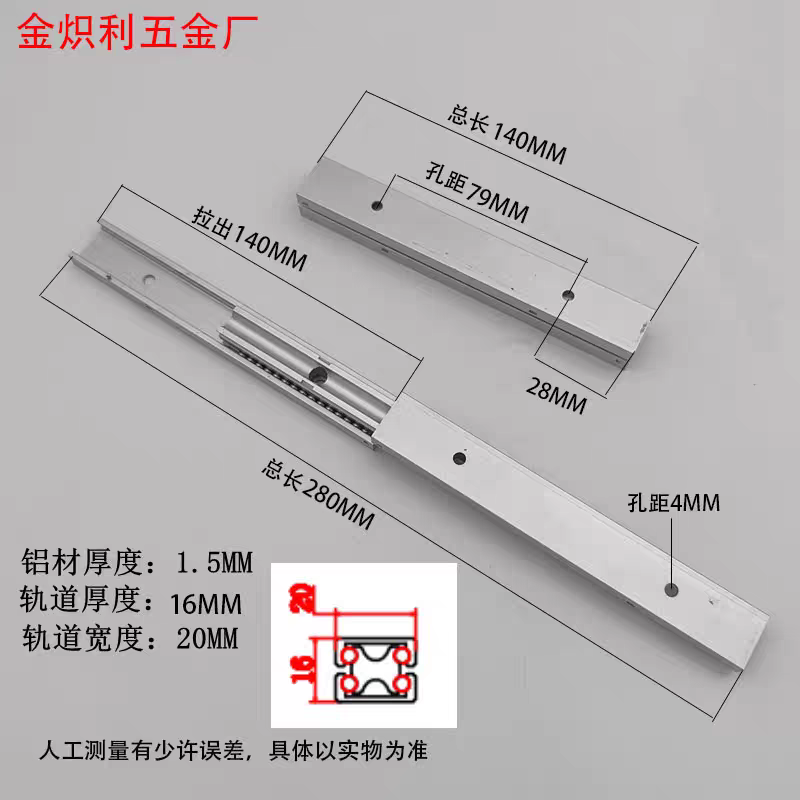

铝滑轨↓

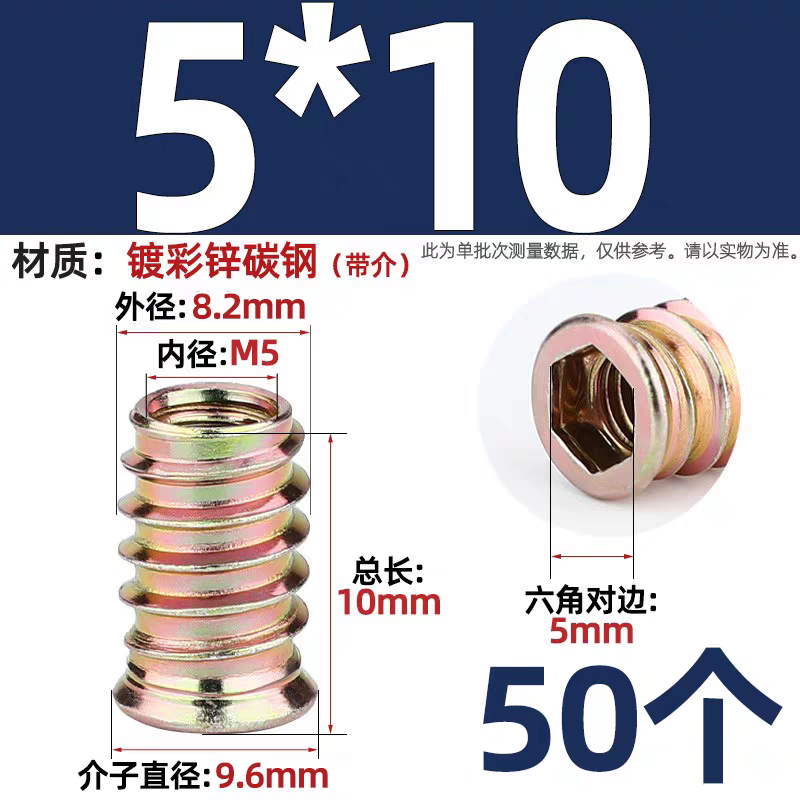

内外牙预埋螺母↓

制作过程

下面简单的描述一下制作过程

1.（2040铝型材100mm）为4个脚，顶端须攻丝M6内牙，用M6沉头螺丝拧上铝端盖。底端塑料端盖。↓

2.(2020铝型材180mm）为两短边，用角码连接两个脚呈Z字型。对向同理。（M5*10螺丝）↓

3.(2020铝型材560mm）为背面横梁，用内置角槽连接件连接两对脚。↓

整体框架就基本完成，接下来就制作中间的加固框架和抽屉。现在的框架结构松散是正常的，后面需要连接木板，靠木板提供横向稳定性。

tisp.》》可以额外购买一根600mm的2020铝型材，在正面连接从而形成一个稳定的矩形，方便后续制作。

4.(2020铝型材175mm）为上下两边，一端攻丝连接铝端盖。

(2020铝型材71mm）为右边，两端攻丝连接铝端盖。

(2020铝型材41mm）为左边，中间钻个通孔为后续连接做准备。

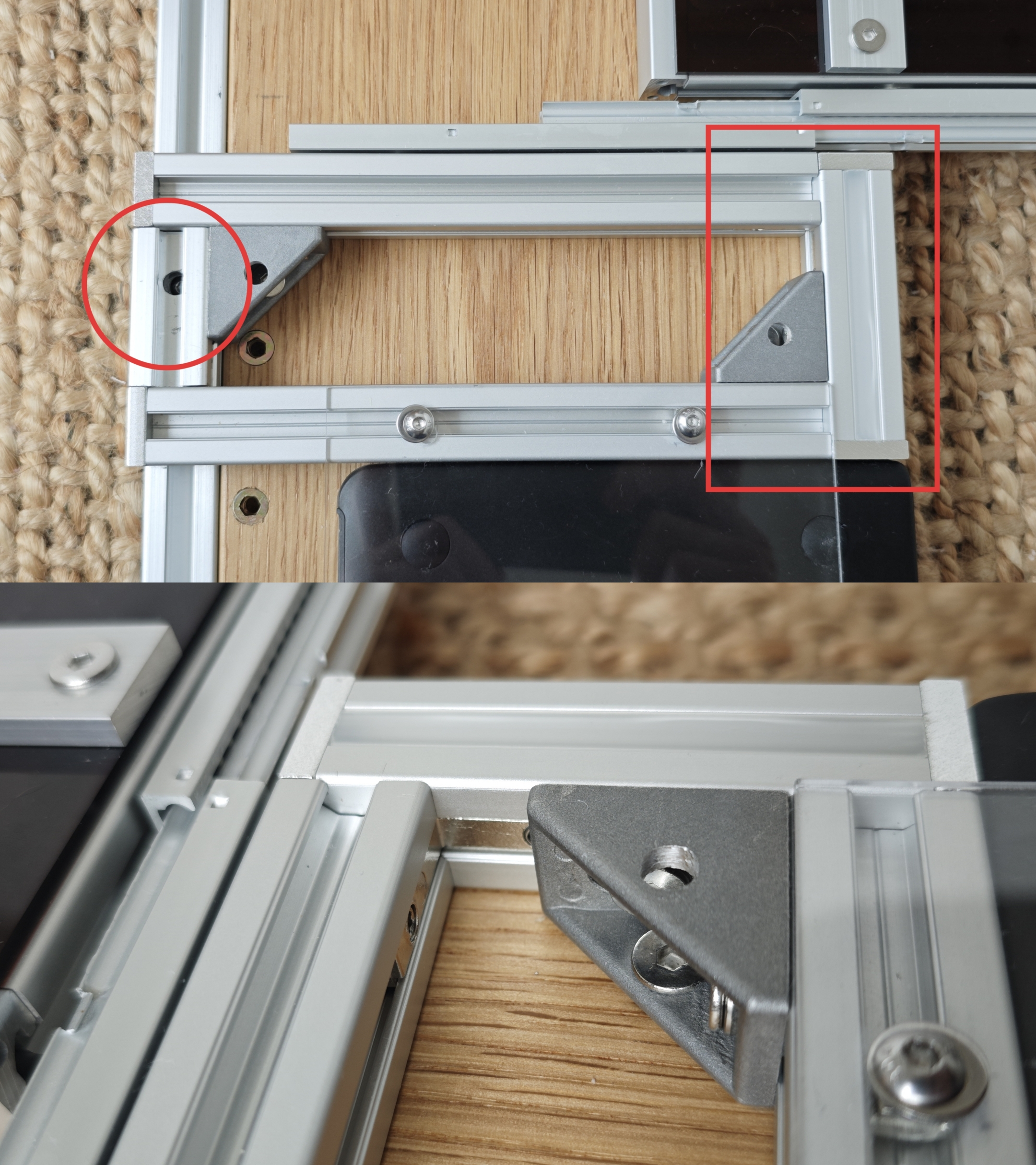

使用“3030压铸面板固定件”和“内置角槽连接件”对角连接。先用“内置角槽连接件”后用“3030压铸面板固定件”。先制作框架，后续再和板材连接。（M5*10螺丝）↓

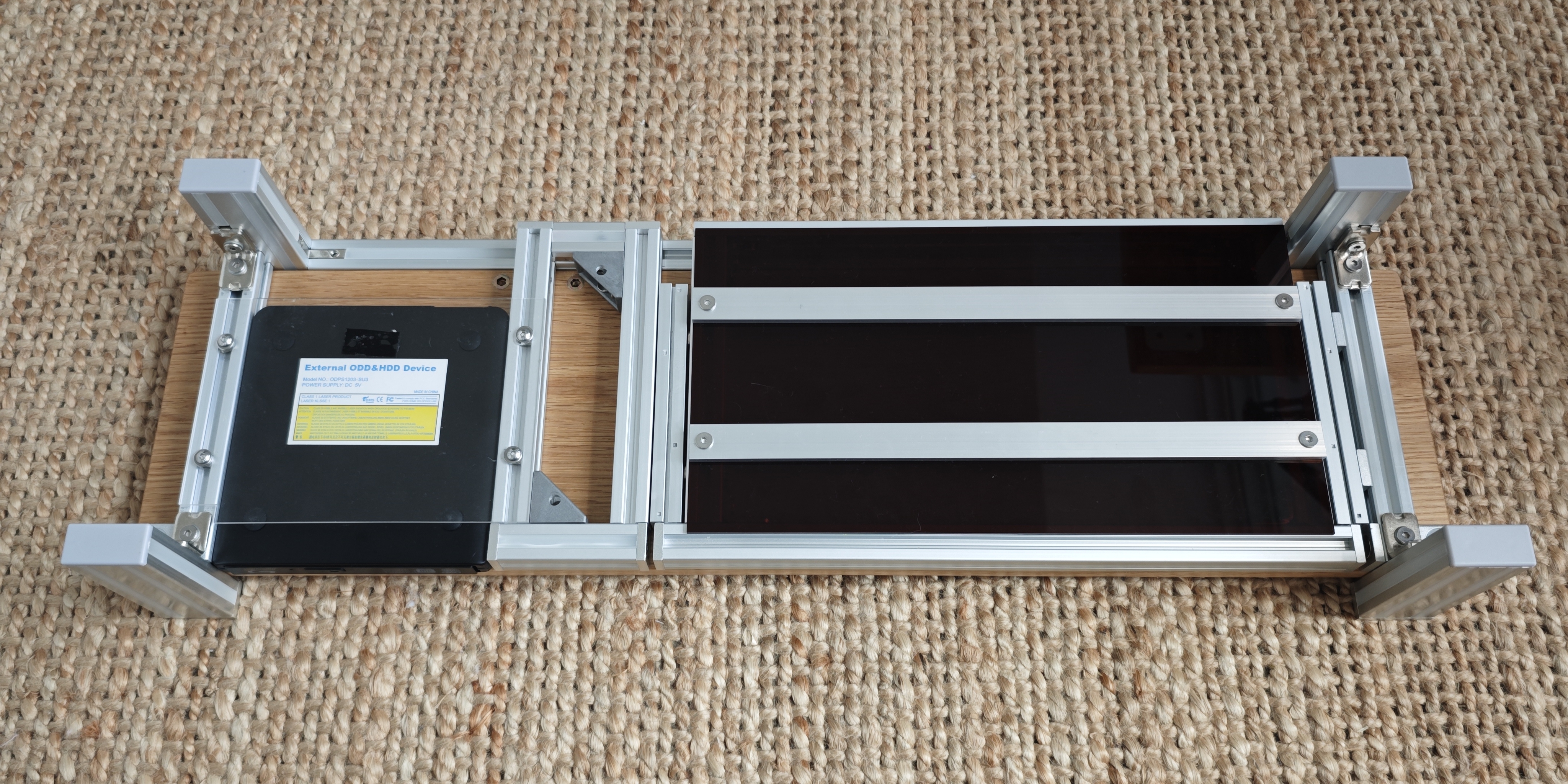

5.制作抽屉框架

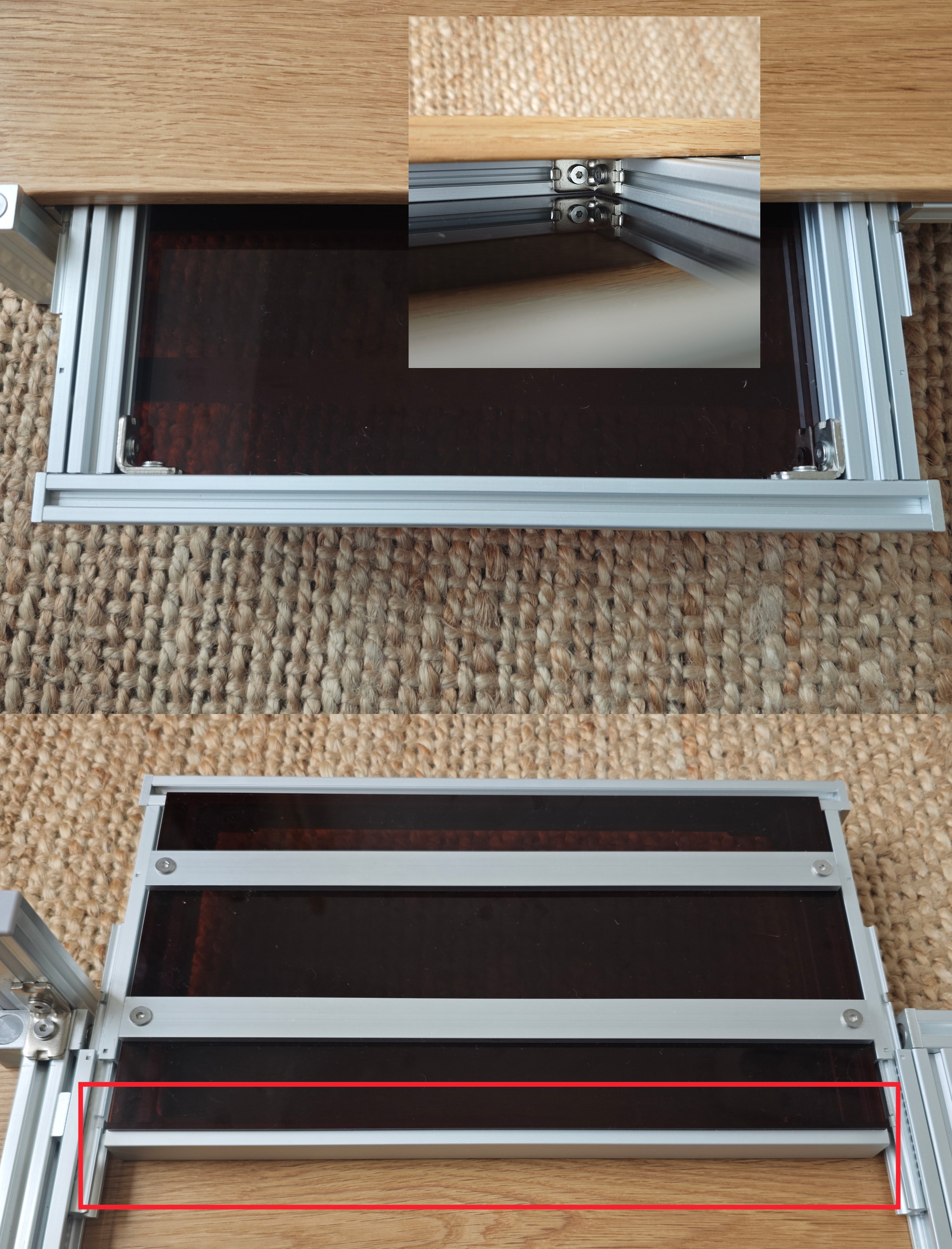

（1020铝型材333mm）为抽屉背板 “下图红色方框处”

(2020铝型材353mm）为抽屉面板

(2020铝型材170mm）为抽屉侧板

以面板和背板夹着侧板的形式在内部用角码连接，尽量居中，侧板的距离须按实际情况微调。亚克力底板无需先安装，最后的最后再安装亚克力底板。（M5*10螺丝）↓

最后的组装

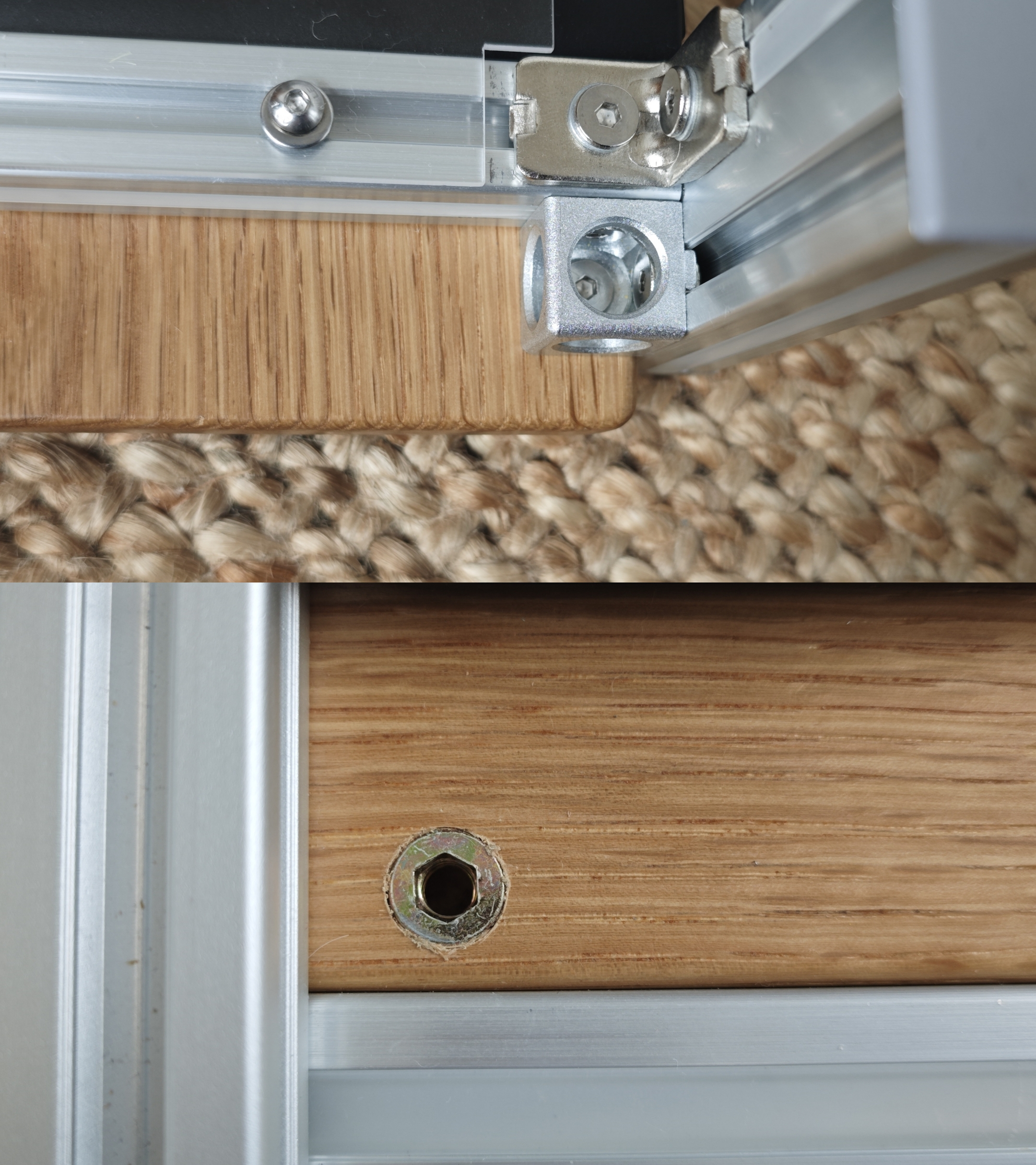

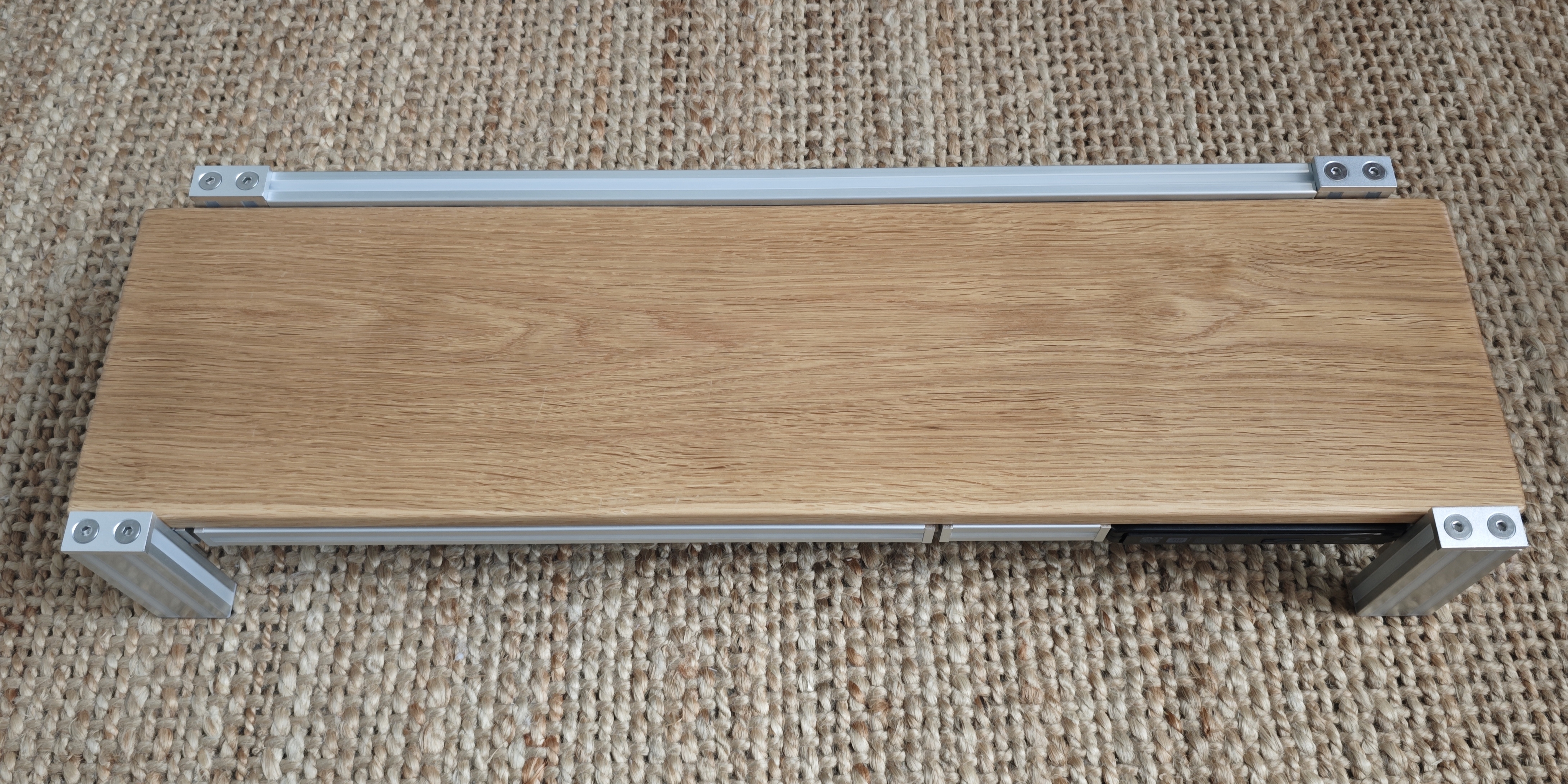

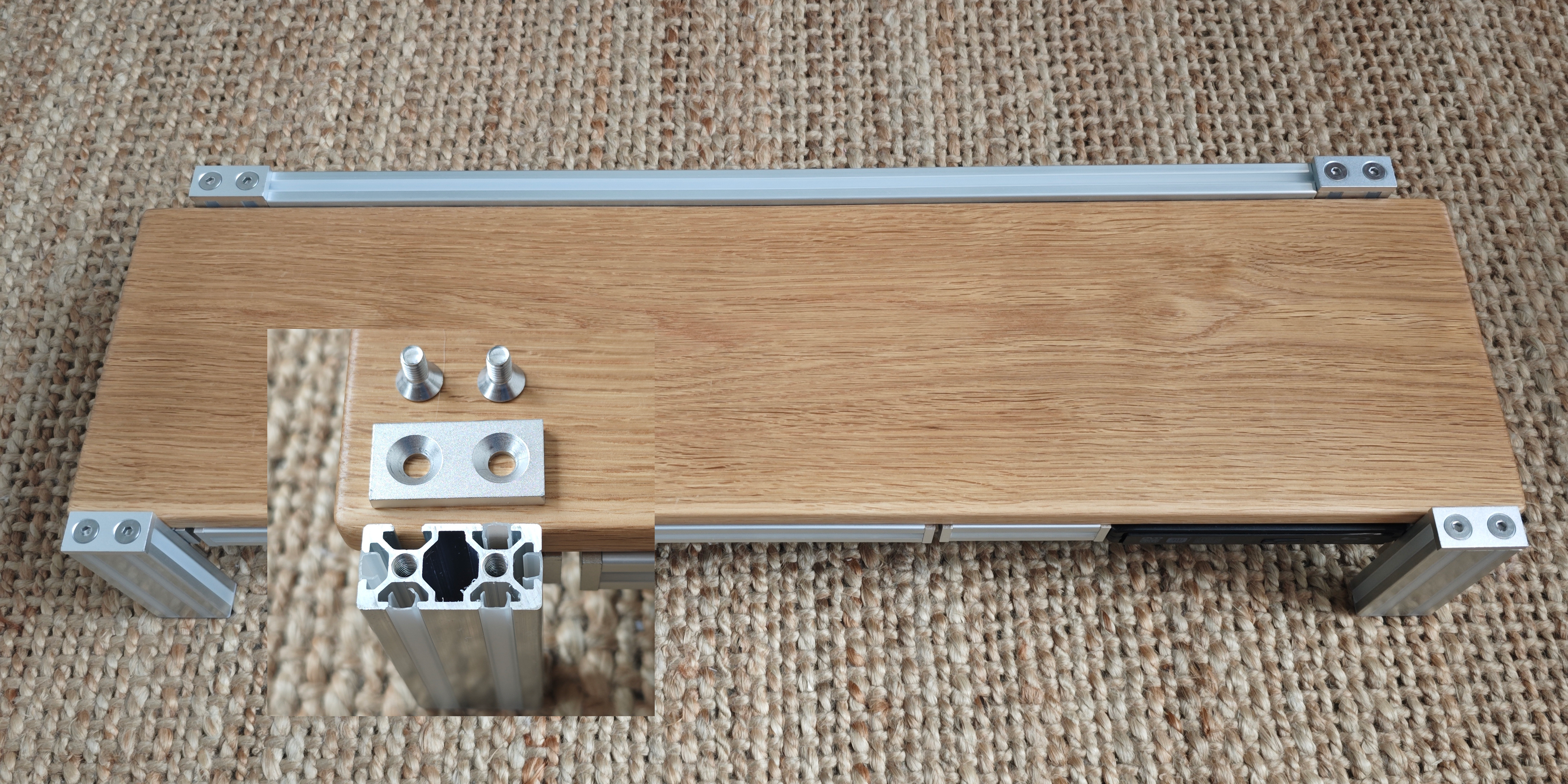

6. 在正面的左右两边用“2020 3通连接件”连接。然后在木板的相应位置拧上“内外牙预埋螺母”从而简单的固定木板。（M5*8螺丝）↓

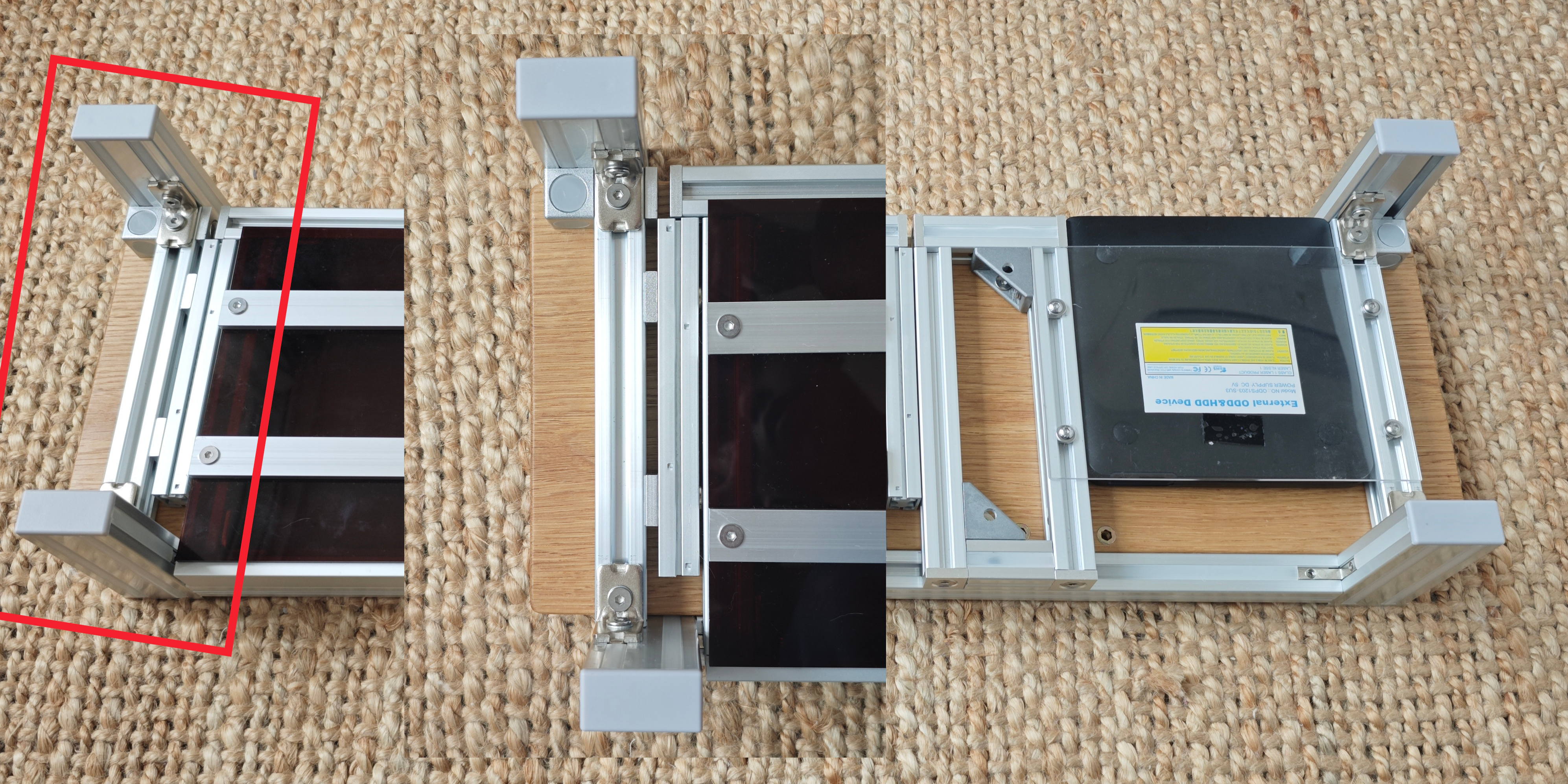

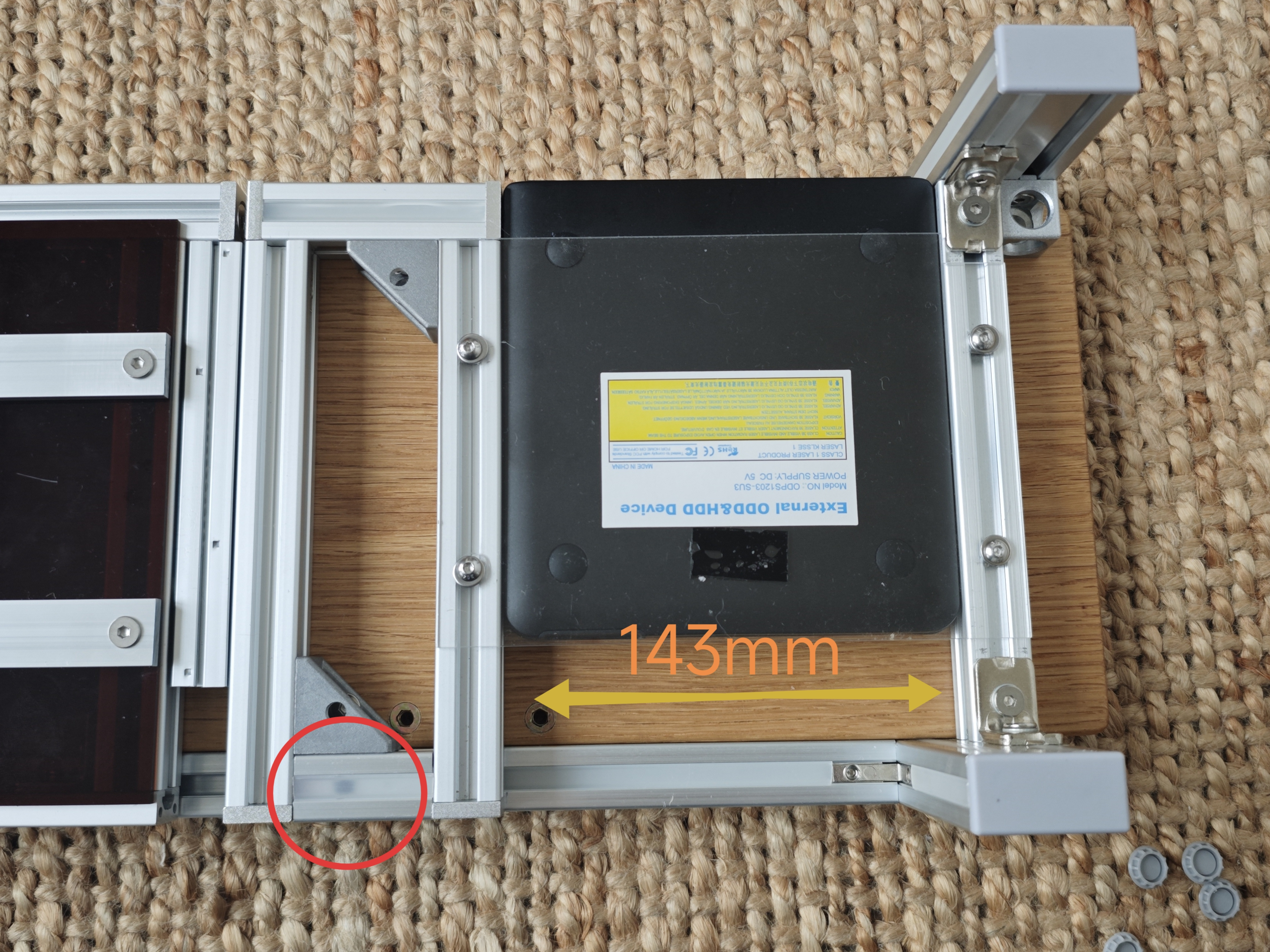

7.拿出第4步制作的框架，固定在离边142mm处，固定方法如下图3，和第6步相似 {在木板的相应位置拧上“内外牙预埋螺母”在两个“3030压铸面板固定件”的侧面用M5*10螺丝}从而固定框架。

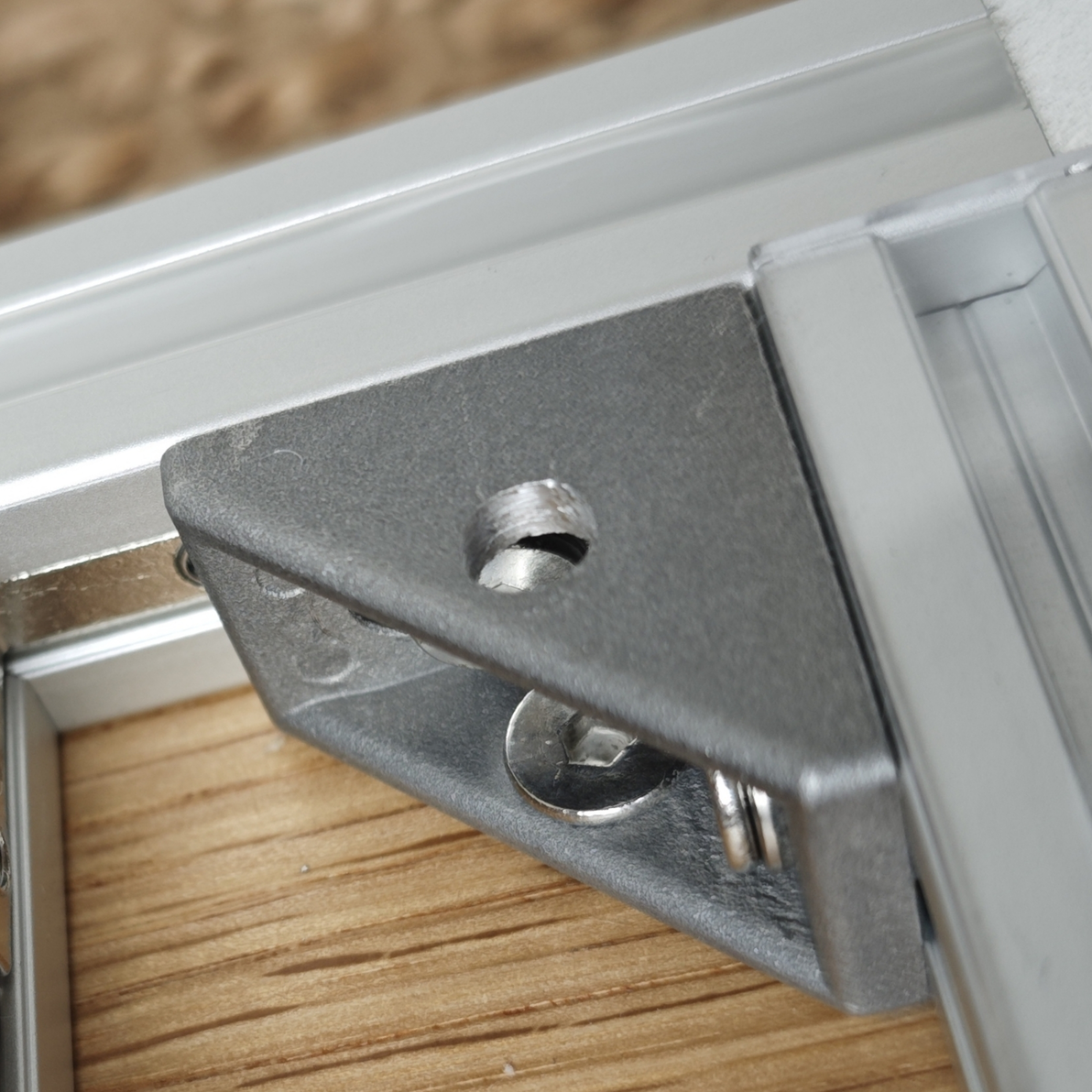

tisp.》》“3030压铸面板固定件”侧面的牙纹须用钻头钻掉。

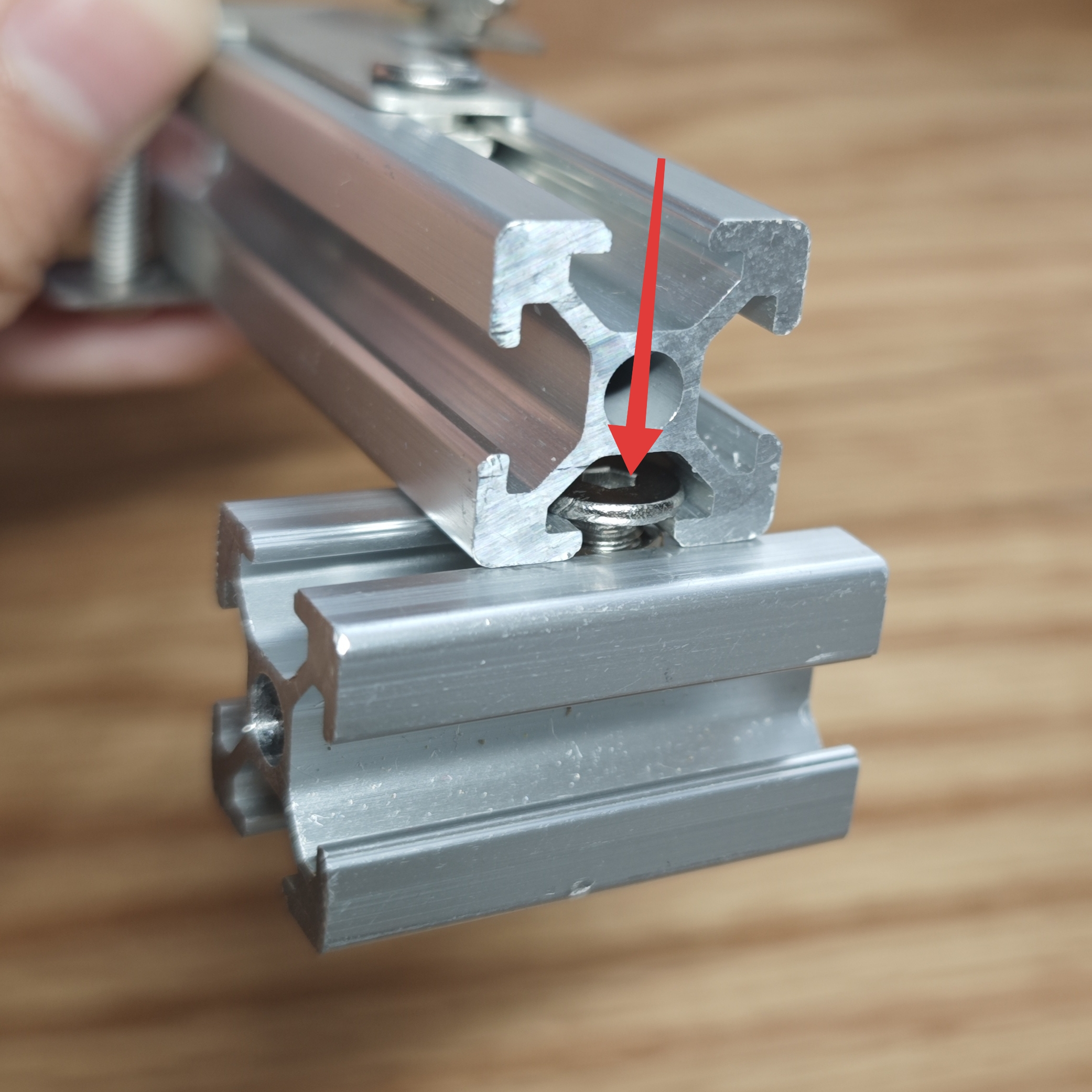

下图1红圈位置是之前钻的通孔，用下图2的方法使用（M5*8螺丝）加t型螺母在通孔上拧紧固定在下方的铝型材上。↓

图2的方向为方便拍摄无需理会

图1写错了，是142mm

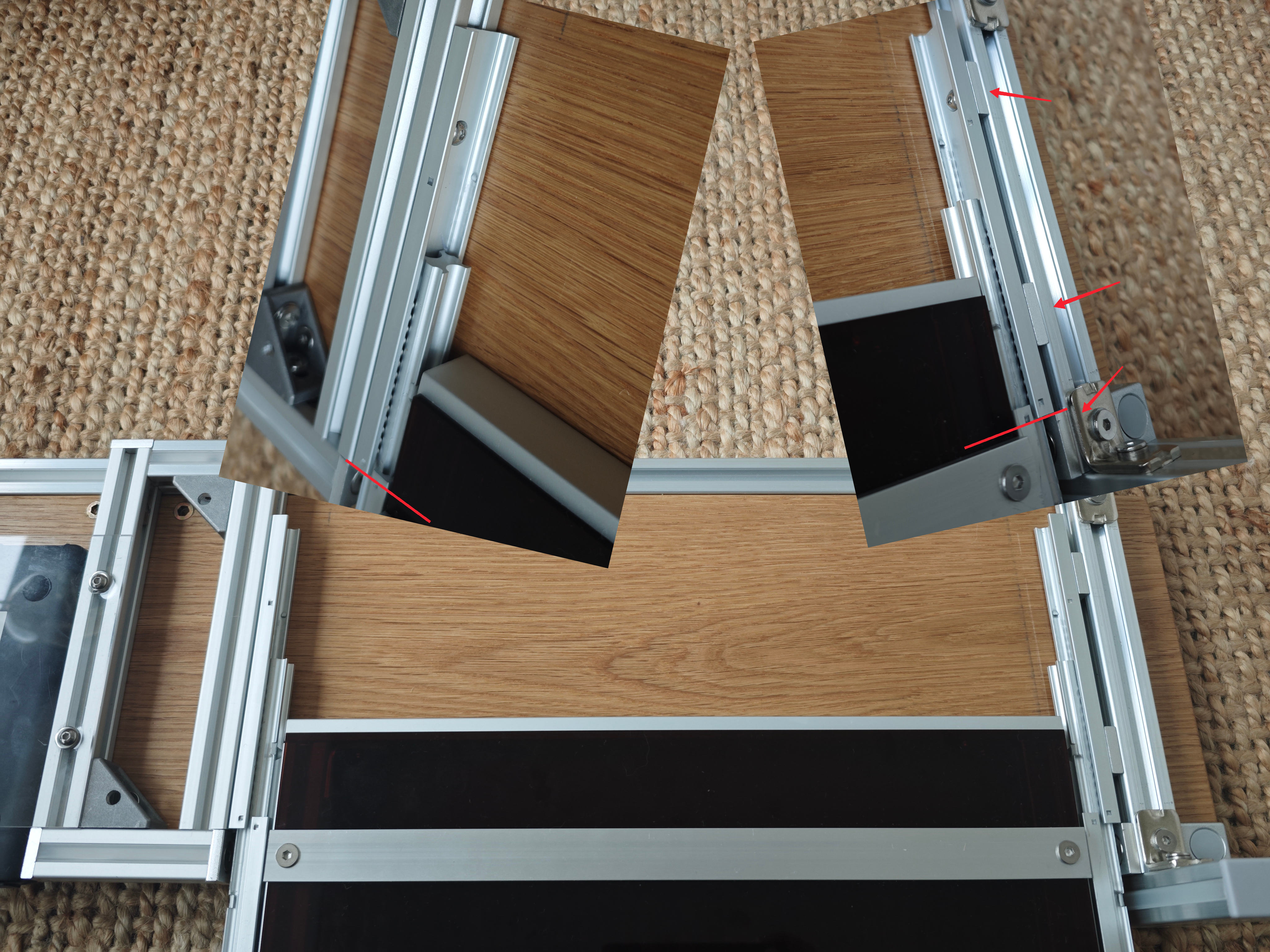

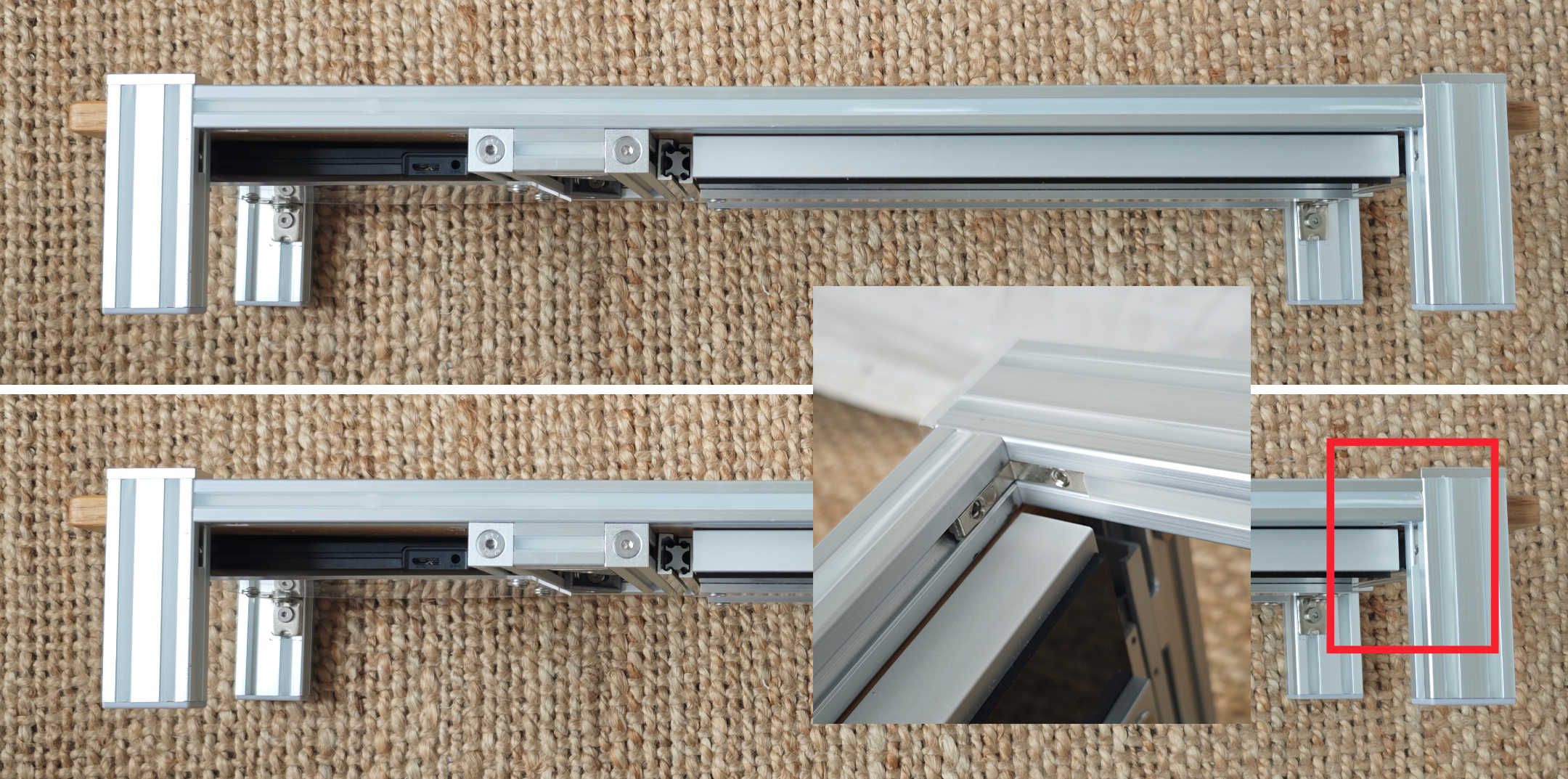

8.用M4*5mm螺丝固定滑轨，滑轨对齐红线。右侧红色箭头为铝端盖，因为端盖有5mm厚，需要用两颗“M4*10mm”螺丝固定滑轨。（最下面的铝端盖用任何方法固定都行，仅作装饰作用）

抽屉侧的固定用M4*5mm螺丝就行。

最后在亚克力底板和铝扁条的相应位置打孔，固定在铝型材的槽内就行。
