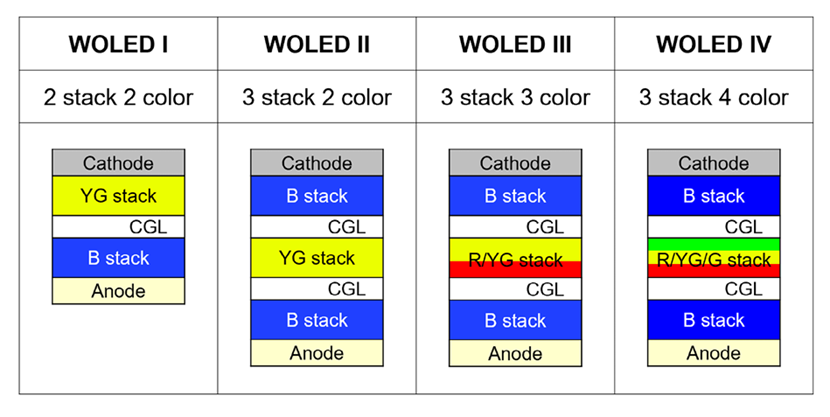

继续说4层堆叠面板一代结构改进，上次说到4层堆叠其实是第5代WOLED结构。

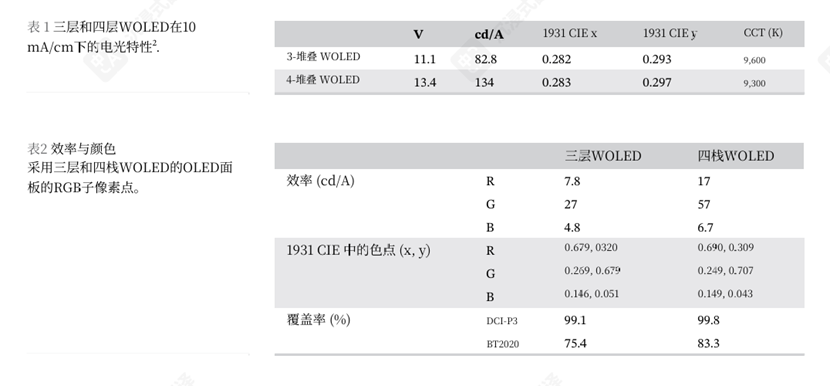

四层堆叠一代面板参数：
四层堆叠效率相比三层WOLED（WOLED IV）提高了60%，。尽管堆叠层数增加，但电压仅增2.3V。红色、绿色和蓝色子像素的效率分别提高了110%、105%和40%。对于蓝色子像素，有效效率（效率(cd/A)除以1931CIEy色坐标）提高了65%。
技术改进：
四层堆叠WOLED采用底部发射，光线向下穿过透明ITO阳极和玻璃基板射出。在无细金属掩膜的ITO阳极上制造，依次堆叠红、第一层蓝、绿、第二层蓝发光层，制造出四层堆叠串联器件，实现了WOLED的电流效率高达
134cd/A（10mA/cm^2）。

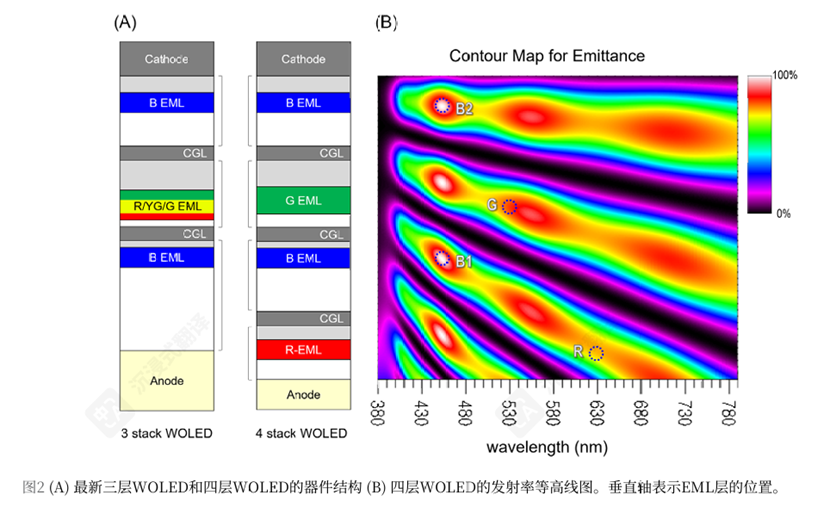

如图2A所示，与三层WOLED（WOLEDIV）相比，总光学长度基本相似，且阴极到第一层蓝位置保持平行。原有的光学设计框架，生产设备的工艺参数依然适用。
图2B 展示了四层堆叠WOLED的“发射率”等高线图，其中横坐标轴表示发光波长(nm)，纵坐标轴表示发光层在OLED结构中产生光线的位置。
图片讲的是弱微腔效应。OLED发光层发出的光线，在阴极阳极之间来回反射时，会发生干涉叠加，当波峰对波峰发生建设性干涉时，光就会变强，图表现为高亮发白/发红的区域。并且干涉能过滤掉杂色光，使光谱变窄。
采用薄ITO阳极，其厚度是三层WOLED厚度的一半，为新增的红色发光层省出来的空间，又正好让两个蓝发光层精确对准高效发光点，有效提升了蓝光的效率！
绿光效率：新的绿色掺杂剂在发光色纯度没有下降前提下，向红光方向偏移 6 nm，降低能量，延长寿命。
新型掺杂剂具有高稳定性配体（包裹在核心发光金属外面的保护壳），提高对 “极化子-三线态（polaron-triplet，电子或空穴和激子撞了）”和“三线态-三线态（triplet-triplet，俩激子撞了）”相互作用破坏的抵抗（防止分子的有机化学键撞断，无法再发光，OLED寿命衰减），绿发光层寿命直接提升3 倍！
针对承载发光剂的“主体材料”采用氘代化的混合（p型，n型）主体。最终，寿命提升了 4 倍，和以前黄绿（YG）发光层寿命一样。
蓝光效率：之前，在2016首次引入多谐振型热激活延迟荧光（MR‑TADF）蓝掺杂剂。采用硼氮骨架MR‑TADF器件的外部量子效率与传统荧光蓝掺杂剂相似，但考虑到其色坐标，有效效率提高了20%。
现在，在4层堆叠上采用厚度可最大化蓝光波长相长干涉的薄氧化铟阴极，至少提高10%蓝光效率。
新的蓝色荧光掺杂剂经过分子结构设计，改善跃迁偶极子（transition dipole）的面内取向排列（让发光分子躺平，光垂直向外发射，增加直出光量）。开发高玻璃化转变温度（Tg）蓝色主体材料，优化生产蒸镀环境，使其在高温下也具有热稳健性。
使用双发光层结构来最大化三线态-三线态融合（TTF）。其中第一层蓝色使用芘（pyrene）主体，第二层使用蒽（anthracene）主体。让蓝色荧光材料75%不发光的暗激子撞在一起（T+T），有机会融成一个发光激子，使荧光的理论效率极限可以从 25% 提升到 62.5%。
同时高能级芘主体的三线态能量能通过Dexter能量转移（DET）转移到低能级蒽主体，使第二层蒽主体中暗激子浓度激增，提高了TTF效率。
双蓝色发光层结构还通过缓解空穴传输层（HTL）与 发光层界面附近的激子压力，将发光区和暗激子碰撞区（TTF 发生地）在空间上拉开距离,弥补了因使用新型高效率蓝光掺杂剂而导致的寿命折损。最终，四层 WOLED 的蓝光效率提升了 45%，且没有牺牲寿命。
出自：LG Display，Kim J-K, Kim B-S,Jang J-H, Choi H-S, Ahn B-G, Han M-Y, et al. The latest milestone in WOLED technology for OLED TV and IT displays: Enhancing efficiency, color gamut,and longevity. J Soc Inf Display. 2025.
https://doi.org/10.1002/jsid.2066
