一、 系统概述

该测试系统运用智能工控集成系统控制，大尺寸电脑显示及操作，自动测量、记录以及自动打印试验报告，并可分析试验结果和测试数据，以满足产品开发、生产的需要。

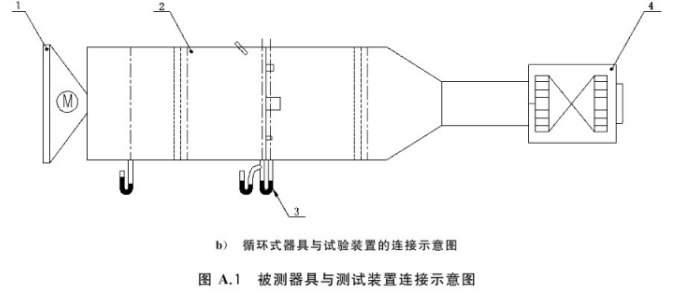

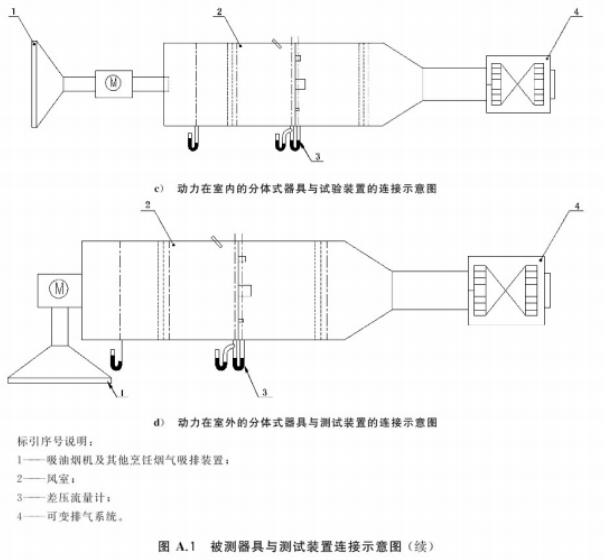

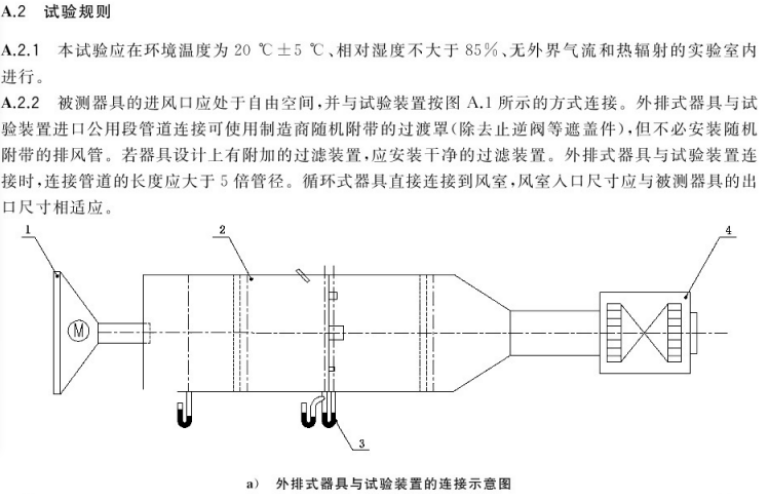

该测试系统可以测绘静压与风量、风量与转速、电流、功率、效率等对应曲线。按照附录A的方法进行试验，器具在额定电压，额定频率下，以最高转速挡运转，其明示值应符合表1规定：

二、 测试原理及布局

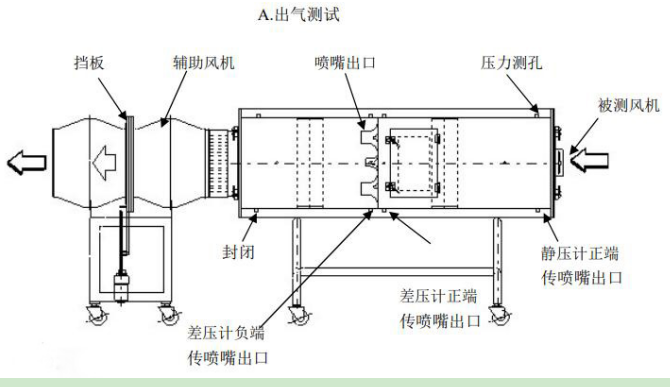

本方案采用吹风式测试模式，根据设定风量自动开启喷嘴组合，通过变频器无极调节辅助风机的频率来控制风量；风室中间由均流孔板、喷嘴、启动执行机构及喷嘴板构成；风室接口尺寸为 600mm×600mm。本系统通过测量喷嘴前后压差自动计算风机风量。本设备运行时，开启新风机性能试验装置，通过控制风室喷嘴开合组合以及变频装置电流频率来控制辅助风机的风量，通过高精度微压计测量对应风量下的静压，从而得到被测风机风量和风压的对应数据，绘制风量和风压曲线图。

器具的空气性能试验装置依据GB/T 1236-2017中的第30章，采用风室内多喷嘴测定流量的A型试验装置。当器具压力小于1000Pa,基准马赫数不超过0.15时，忽略空气可压缩性和湿度对试验结果的影响。

仅供参考

三、 设备参考标准

GB/T14806-2017,GB/T1236-2017, GB32049-2015，ISO5801,IEC61591：2014

四、 主要技术参数

1）辅助风机

离心风机  满足最大26 m³/min  1000Pa

由变频器实现变速控制。

2）喷嘴

多喷嘴5：喷嘴 分布喷嘴孔径：50/60/70/80/110mm
