一、核心控制系统
组件型号技术参数国密认证门禁服务器DAGM-MJ-PC• 处理器：飞腾FT-D2000 (8核) • 内存：32GB DDR4 • 存储：1TB SSD • 接口：4×SATA3.0, 1×NVMe M.2, 2×PCIe x16 • 系统：预装麒麟OSGM/T 0028一卡通平台DAIC-Soft-BS• 架构：BS模式 • 功能：门禁/梯控/考勤/巡更/停车场联动 • 加密：国密SM1/SM4硬件加密GM/T 0002-2012国密安全模块DAIC-ACSoft-GM• 支持PSAM母卡/子卡管理 • Linux系统密钥分发 • 用户卡加密写入GM/T 0016-2012
二、认证采集终端
设备类型型号关键参数国密发卡器DAGM-MJAC-FC2• 支持SM1算法 • PSAM卡槽×1 • 13.56MHz频段 • USB免驱人脸采集器DAIC-GM-RLCJ• 分辨率：≥1080P • 活体检测：红外+可见光 • 符合GB/T 35678-2017指纹采集仪DAIC-GM-ZWCJ• 传感器：光学式 • 分辨率：500DPI • 采集速度：≤1秒 • 符合GA/T 1011-2012
三、门禁控制层

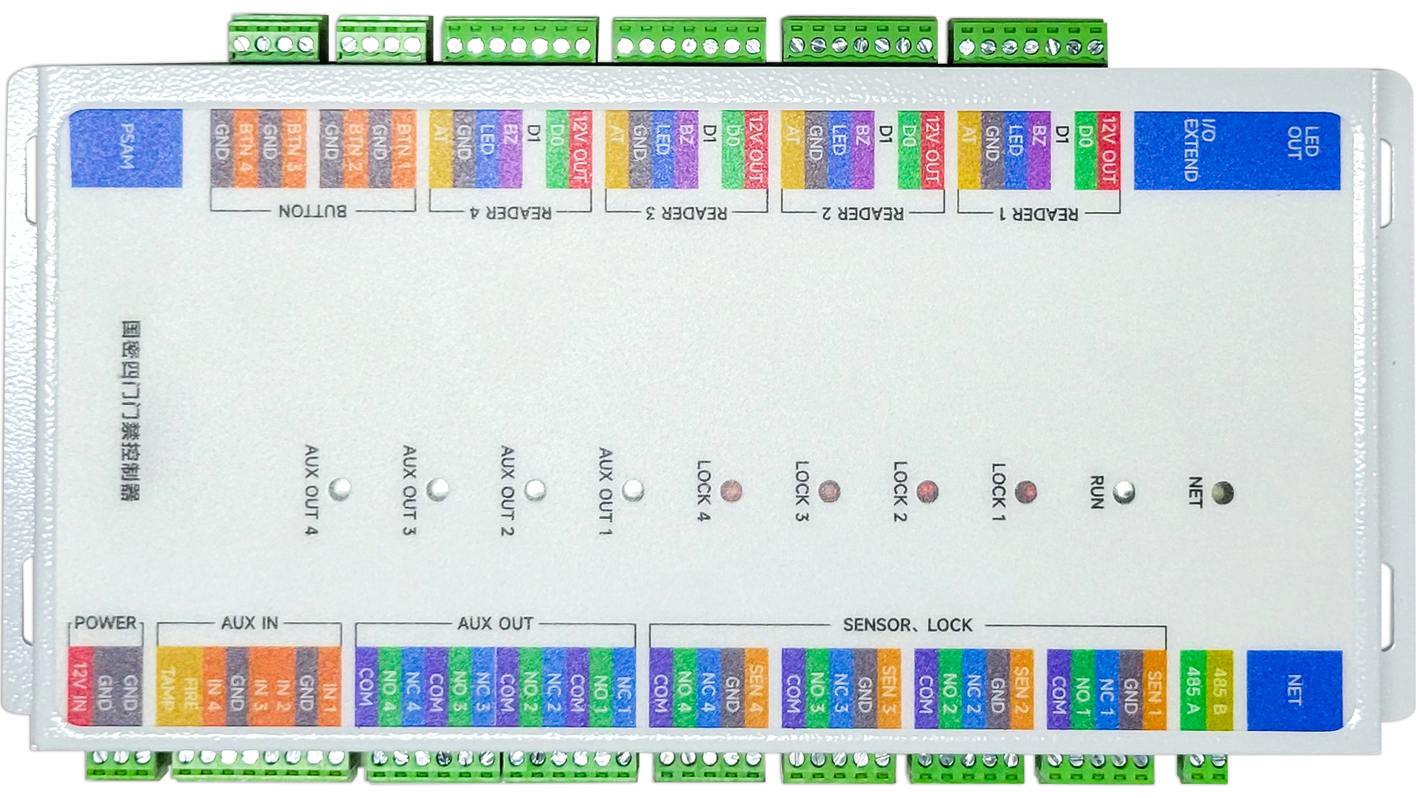

组件型号功能特性国密控制器 (4门)DAGM-MJAC-4MB• 处理器：Cotex-M3 • 通信：TCP/IP+RS485 • 输入：门磁×1/按钮×1 • 输出：电锁控制×4 • 防护：过流/反压/静电保护PSAM加密卡DA-MJAC-PSAM• 国密SM1算法 • 每读头配1张 • 支持密钥分散国密调试卡FM12AG16-A• 复旦微电子芯片 • 兼容ISO14443A/B
四、前端识别设备
1. 多功能读卡器
型号识别方式技术参数DAGM-MJAC-R6• 刷卡+密码+二维码• ARM32处理器 • 读距：0-5cm • 韦根26/34输出 • 工作温度：-25~85℃
2. 人脸识别终端
型号参数DAIC-GM-GRL• 屏幕：7寸电容屏(1024×600) • 摄像头：双目200W像素 • 容量：人脸/卡各20,000条 • 验证方式：人脸+国密卡+密码 • 通讯：TCP/IP+韦根26/34
3. 指纹识别终端
型号参数DAIC-GM-RZW• 屏幕：5寸IPS(1280×720) • 指纹容量：10,000枚 • 验证：光学指纹+国密卡 • 接口：RS485+韦根26/34
五、执行层设备
设备型号规格磁力锁DAIC-GM-DCLS• 拉力：280KG • 带门磁信号输出 • 寿命：>10万次机箱电源DA-MJAC-DP2• 输入：220VAC • 输出：12VDC/10A开门按键DAIC-GM-AN• 机械寿命：20万次 • 防护等级：IP54 • 防火材料
系统拓扑示意图
mermaid
graph LR A[人脸/指纹/卡认证] --> B(国密读头) B --> C[门禁控制器] C --> D[国密安全模块] D --> E[一卡通服务器] E --> F[麒麟OS+达梦数据库]
国密算法应用规范
卡片认证
SM4(KPSAM,CardID)→密文认证SM4(KPSAM,CardID)→密文认证
PSAM卡分散密钥加密用户卡号1
数据传输
Python
# SM4-CBC模式加密通信数据 from gmssl import sm4_crypt cipher = sm4_crypt.CryptSM4(key, iv, SM4_ENCRYPT) encrypted_data = cipher.crypt_cbc(data) # 控制器→服务器
┌─────────────────────────────────────────────────────────────┐
│ 管理中心层（机房部署） │
├─────────────────────────────────────────────────────────────┤
│ ┌──────────────┐ ┌──────────────┐ ┌──────────────┐ │
│ │ 门禁一卡通 │◄──►│ 智能一卡通 │◄──►│ 国密安全模块 │ │
│ │ 服务器 │ │ 软件平台 │ │ DAIC-ACSoft │ │
│ │ DAGM-MJ-PC │ │ DAIC-Soft-BS │ │ -GM │ │
│ │ 麒麟操作系统 │ │ BS架构管理 │ │ 密钥管理系统 │ │
│ └──────┬───────┘ └──────┬───────┘ └──────┬───────┘ │
│ │ │ │ │
│ └───────────────────┴───────────────────┘ │
│ │ │
│ ┌────────┴────────┐ │
│ ▼ ▼ │
│ ┌──────────────┐ ┌──────────────┐ │
│ │ 国密授权终端 │ │ PSAM卡 │ │
│ │DAGM-MJAC-FC2 │ │DA-MJAC-PSAM │ │
│ ├──────────────┤ │ (母卡/子卡) │ │
│ │•国密卡读写器 │ └──────────────┘ │
│ │•人脸采集器 │ │
│ │•指纹采集仪 │ ┌──────────────┐ │
│ └──────────────┘ │ 国密调试卡 │ │
│ │FM12AG16-A │ │
│ │(复旦微电子) │ │
│ └──────────────┘ │
└─────────────────────────────────────────────────────────────┘
│
▼
┌─────────────────────────────────────────────────────────────┐
│ 现场控制层（前端部署） │
│ （门禁控制器、读卡器、电锁、出门按钮等设备） │
└─────────────────────────────────────────────────────────────┘
