本期给大家带来的是关于热管的等效导热系数计算研究内容，希望对大家有帮助。

UP主的推荐

莱歌数字-结构与热设计数字化研发工匠计划1.0

¥999起

去看看

热管热传导效率高的根本是因为其内部的循环相变传热，用过Flotherm和Icepak的都应该知道，这两款软件都不具备仿真真实相变过程的能力。

因此，只能以热阻或者高导热系数的块来代替。

在做热设计评估时，我们可对热管的导热系数做初步计算评估，以此数据放到flotherm等仿真软件进行模拟验证。

当然，类似于fluent等还可以做热管内部细节仿真，比如相变等验证，这里不赘述。

另外，关于热管的更多内容，推荐大家看之前的几篇文章

热交换器中的热管​

弯曲对热管性能的影响研究​

超薄平热管的热管理研究​

电子设备热管理中的热管一体化技术​

热管技术篇 ------五段热阻测试法​

今天主要介绍的是关于热管的等效导热系数计算。

等效的导热系数可以通过温差、功耗换算得来。

举个例子：

直径为8mm热管，长度200mm，实测传热量为45W时，两端温差5℃，无效端按照15mm估算。

传热面积为

A=3.14*8*8÷4=50.24mm²

长度L=185mm（扣除无效段）

温差δT=5℃

Q=45W

全部代入公式：K=Q*L/A/δT=33141W/m*K

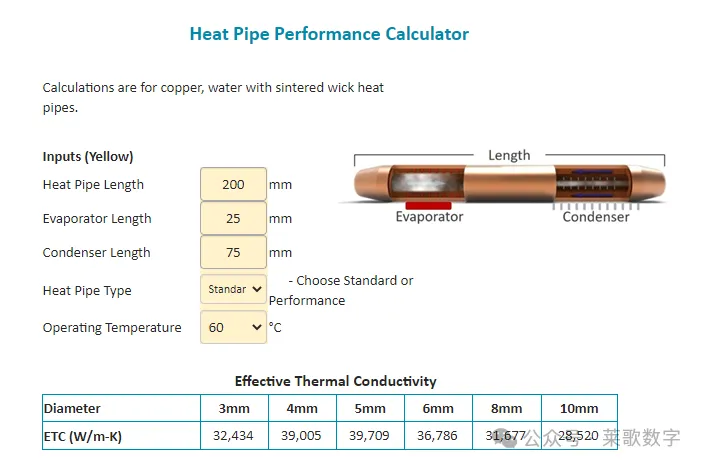

相关参考网站，链接如下

https://celsiainc.com/resources/calculators/heat-pipe-calculator/

由上图可以看出，可以根据更详细数据，比如热管长度，蒸发段、冷凝段尺寸，以及热管类型等计算更多内容，感兴趣的大家可以自行操作试验。
