关于苹果新款显示器，根据我们从 iOS 26 一个内部版本（编译于 2025 年 4 月的 23A5234w）看到的代码，以及彭博社 Mark Gurman 首先披露的 J427 和 J527 这两个代号，本文试图解答几个问题：Studio Display 2 有高刷吗？会采用 mini-LED 技术吗？两款显示器的关键区别是？

激进与务实之间

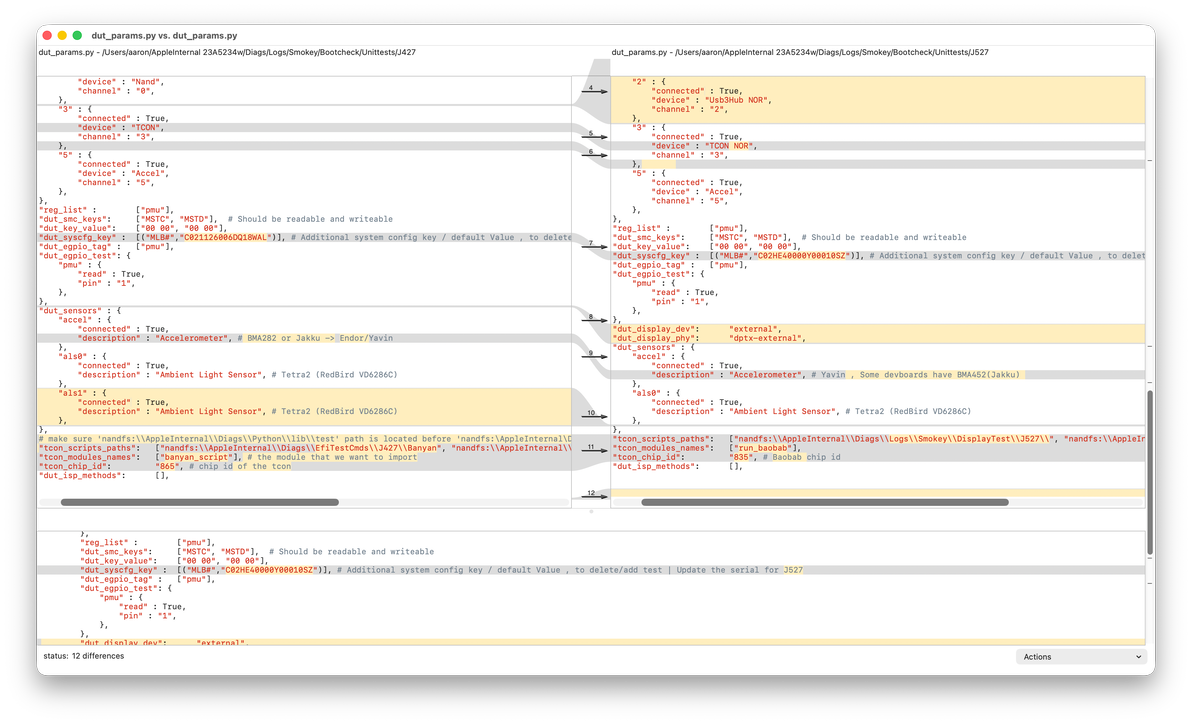

在展开论述前，首先要交待一下 2022 年发布的 Studio Display 代号为 J327，2019 年问世的 Pro Display XDR 代号为 J290，通常来说同一个后缀不会被用于其他产品。我们通过分析互联网上流传的 iOS 26 早期版本的系统转储（dump）以及苹果在 2025 年 7 月意外公开的 macOS 26 内核调试工具包（KDK），确认了 J427 和 J527 这两个代号的存在，并经由比较它们各自的配置脚本（dut_params.py），找到两者的关键差异，相信可以解释为什么会有两台显示器并行研发中，以及背后折射出的工程选择。

J427 归于 2025 年要发布的产品，采用了一枚新的时序控制器（TCON）芯片——DP865（代号 banyan），苹果已经多年未引入新型号了。从 iFixit 历年对苹果产品的拆解，公开可得固件中的设备树（DeviceTree）文件可知，Parade（谱瑞科技）是苹果的常年供应商，型号遵循数字越大、产品越新的原则。

DP855 在 2021 款 12.9 英寸 iPad Pro 上首发，随后被应用于支持 ProMotion 的 mini-LED 屏 MacBook Pro，最高支持 3456 x 2234 @ 120Hz。衍生型号 DP855A，从 2020 年末推出的 MacBook Air、13 英寸 MacBook Pro 和 2021 款 24 英寸 iMac 沿用至今，最高支持 4480 x 2520 @ 60Hz。

J527 归于 2026 年要发布的产品，出人意料地沿用了旧的 TCON 芯片——DP835（代号 baobab），这是驱动 2022 款 Studio Display（A2525）和 Pro Display XDR（A1999）的那颗，最早出现在 2019 年。为什么显示器代号更新，TCON 芯片型号却更老呢？

带宽与兼容性问题

2022 年发布的 Studio Display 不支持高刷，且不具备分区背光，在当时让许多人大感失望。但 Thunderbolt 5 标准是在 2023 年才敲定的，在此之前用一根数据线传输 5K 120 信号并非易事。我们简单计算一下 5K 60、6K 60 和 5K 120 所需要的带宽，以 10-bit 色深为例，使用 CVT-RBv2 时序，就能明白这其中的取舍了：

5K @ 60Hz（Studio Display，J327 和 J527）：27.72 Gbps。由于 DP 和 PCIe 信号在雷雳协议中是打包传输，显示和数据带宽是动态分配，因此搭配 DSC，下行 USB-C 端口提供 USB 3.2 Gen 2 即 10 Gbps 的速度；对于 iPad Air 5 这类通过 USB-C 的 DP Alt Mode 连接的设备，需要用满 Type-C 中的四个高速通道且开启 DSC，所以下行 USB-C 端口只有 USB 2 的速度。

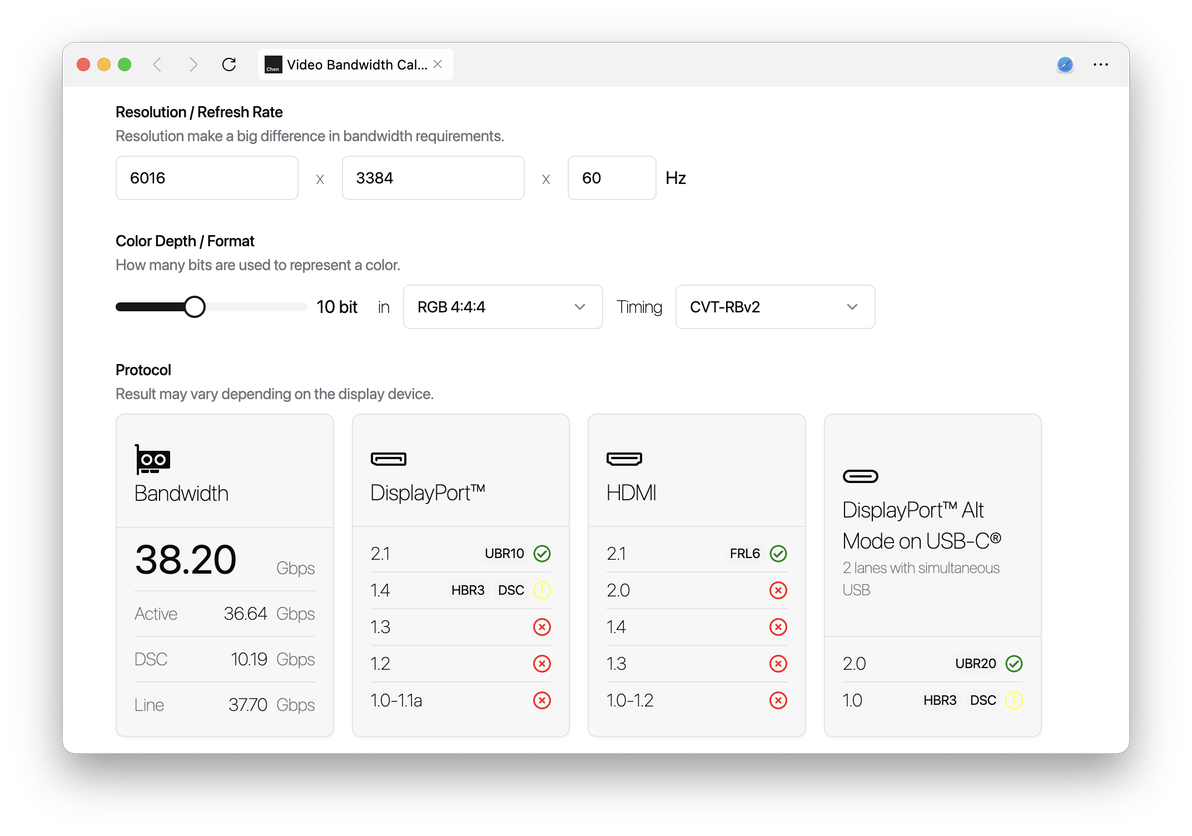

6K @ 60Hz（Pro Display XDR，J290）：38.2 Gbps，已逼近 Thunderbolt 3 的极限。显卡支持 DP 1.4，雷电主控也支持 DP 1.4，才能以完全分辨率显示。像 2019 款 16 寸 MacBook Pro 的 Radeon Pro 5000M 系列移动显卡支持 DSC，下行 USB-C 端口提供 USB 3.1 Gen 1 即 5 Gbps 的速度。对于更早之前的设备，下行 USB-C 接口只能提供 USB 2 的速度。

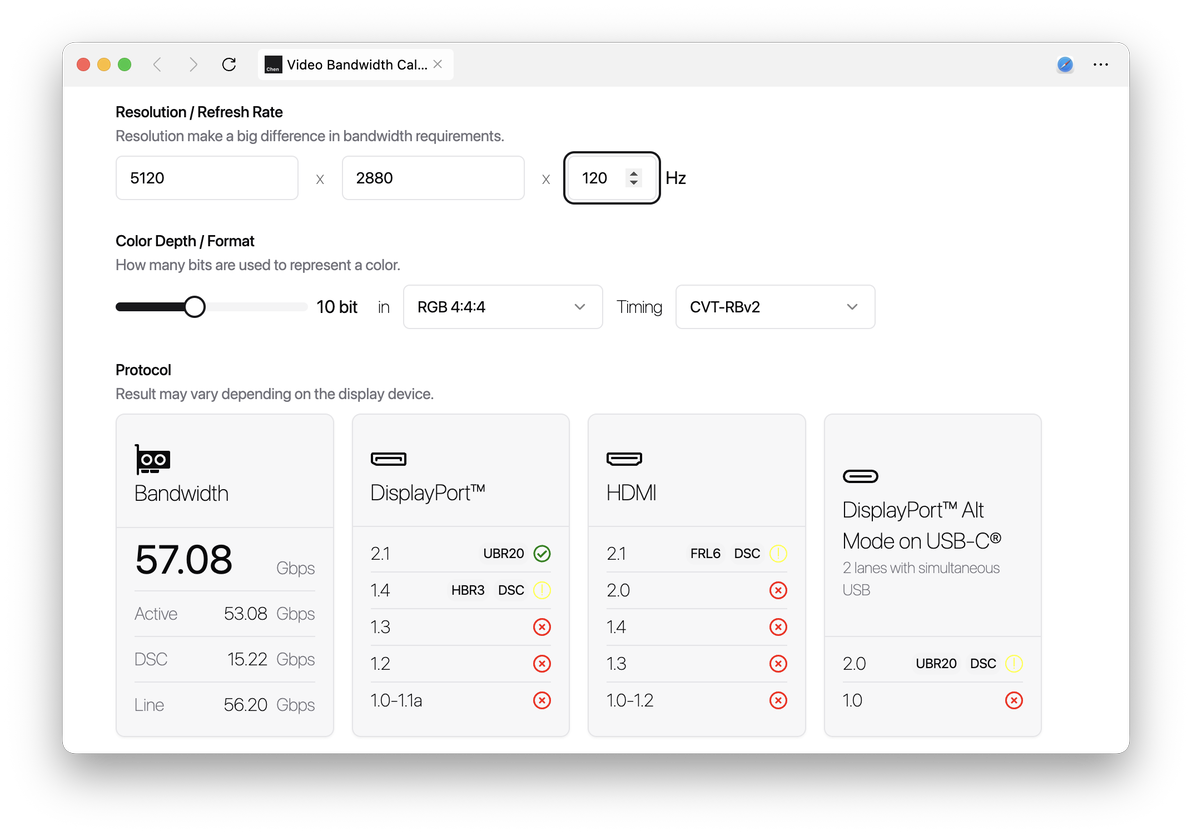

5K @ 120Hz（Studio Display，J427）：57.08 Gbps，Thunderbolt 4 设备是非 DSC 不可的。从 M1 开始，Apple 芯片普遍支持 DP 1.4（HBR 3）和 DSC，M4 Pro 或以上芯片更是支持 DP 2.1（UHBR20）。特别地，Thunderbolt 5 设备可以实现菊花链式连接，简化了多屏环境下的布线。

数据不会说谎，5K @ 120Hz 的带宽需求比 6K @ 60Hz 还要高出约 45%，对于一枚 2019 年的 TCON 芯片即 DP835 来说，超出其设计极限。纵观历史，2017 款 iPad Pro 因应 ProMotion 从 2016 年的 DP815 升级到其时最新的 DP825，2021 款 iPad Pro 为了 mini-LED 从 DP825 升级到其时最新的 DP855，2021 款 14 或 16 英寸 MacBook Pro 更是从 DP805 升级到其时最新的 DP855。显示技术的革新必然伴随 TCON 芯片的迭代，所以可以得出一个结论：J427 对应较高端的款式，J527 则是面向大众用户的。

数据不会说谎，5K @ 120Hz 的带宽需求比 6K @ 60Hz 还要高出约 45%，对于一枚 2019 年的 TCON 芯片即 DP835 来说，已经超出其设计极限。如果苹果希望在 Studio Display 2 上实现 120Hz 的满血 ProMotion，就必须启用 J427 方案，配合新的 DP865。而 5K @ 90Hz 数据量仅比 6K @ 60Hz 高出不到 10%，处于 DP835 设计的冗余范围内。

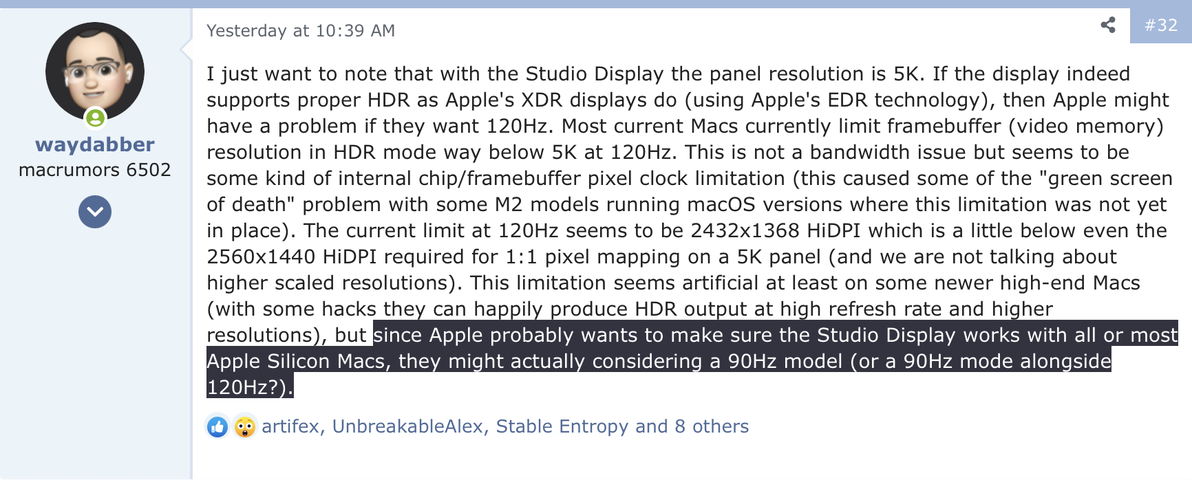

哦对，在 2026 年的今天，下一代 Studio Display 不支持 HDR 说不过去，所以还会遇到另外一个问题——据显示器管理工具 BetterDisplay 开发者 waydabber 的说法，早期 M 系芯片，如 M1 全系列、M2 和 M3 的 DCP 的帧缓冲区（framebuffer）空间不够，需在 120Hz、2432x1368 HiDPI 以上分辨率和 HDR 之间三者择其二，以避免出现伪影或闪烁等不稳定的情况。

对手是下一个自己

综合上述线索，我们想跟大家报告一个发现，下一代 Studio Display 是明确支持高刷和 HDR 的。前不久 A3350 通过了我国的能效认证，产品类型是“高性能 LCD 显示器”，所以排除了 OLED，也就是说它会使用 mini-LED 背光技术。我们还想聊聊它为什么搭载 A19 芯片，因为它的 Display Engine 首次支持 DP MST，下行接口可以接兼容的显示器，解决了前代不支持菊花链的痛点，用一根线即可串联多台显示器。

Studio Display 从来不仅仅是一台显示器，它还是桌面的连接中心。当视频信号占用更高的链路预算，显然会压缩留给下行数据或菊花链式连接的空间，所以苹果还需要考虑对存量设备的兼容性。

从这个角度回顾网络上有关下一代 Studio Display 的传闻，不难理解为什么会有 J427 和 J527 这两个分支，我们预估一款是接替 J327，支持桌上视角和换成雷雳 5 端口的小改款，另一款旨在突破技术边界，带来 2000 尼特 HDR 峰值亮度和 120Hz 刷新率，即所谓的 Studio Display XDR。

最后，需要说明的是，在产品发布之前，这些都只是猜测。工程师需要从系统整体性出发，在受限条件下寻求最优解，去平衡成本、兼容性和稳定性。这是我选择苹果生态的原因——这种戴着镣铐跳舞的智慧，比单纯堆砌参数要困难得多，也迷人得多。
