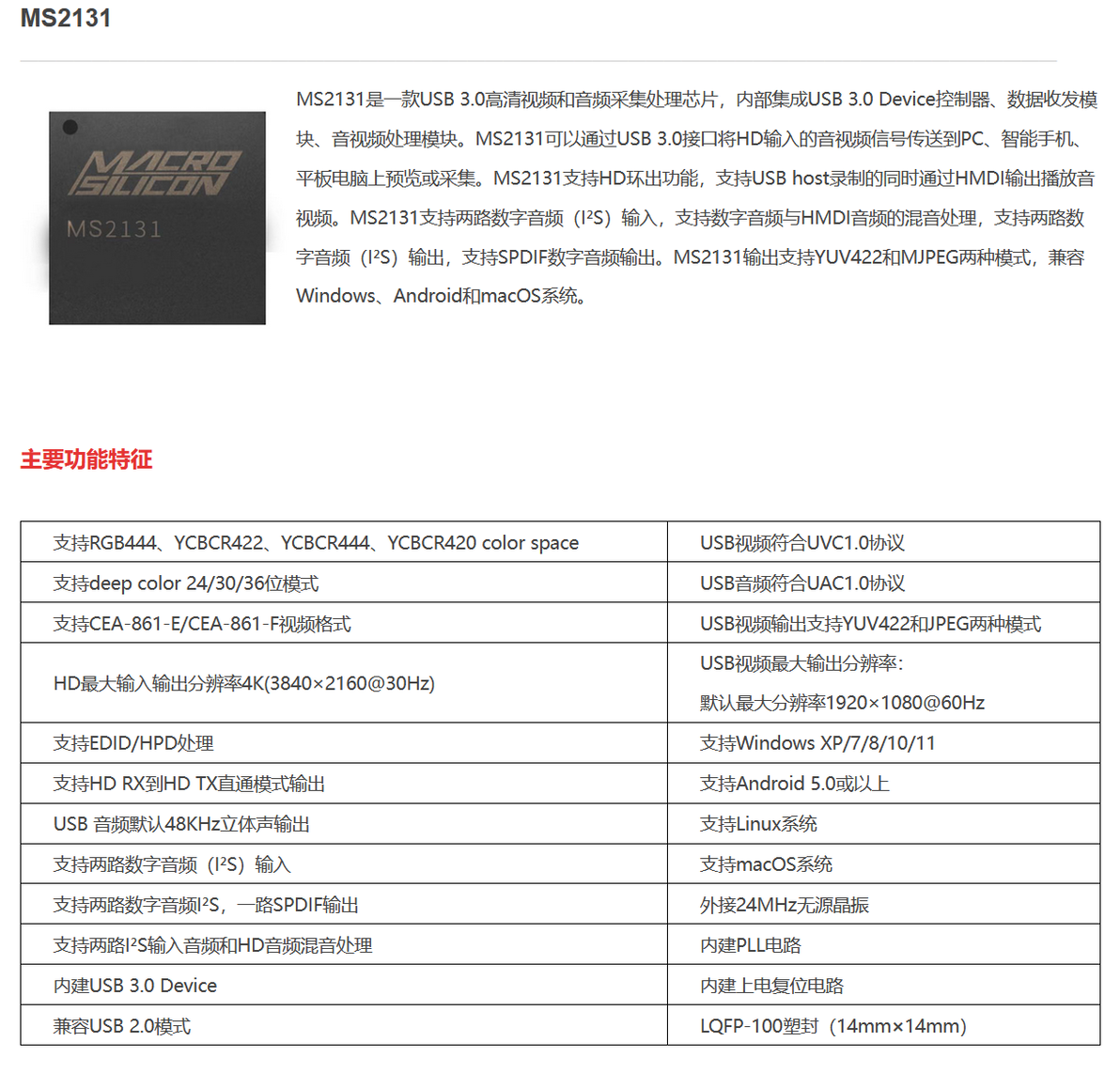

合肥宏晶半导体的MS2131芯片，可以说是颠覆了市场格局的产品了，以前的FHD采集卡往往是价格很贵的，带环出的价格会更贵，我印象中有款杂牌的USB环出采集卡，使用的是联阳半导体的方案（联阳就是那个iTE，见过电脑主板的人基本上都见过它家的Super IO芯片），采用一个芯片采集、另一个芯片环出的方案，当时价格是80元左右，这个价格已经算是非常便宜了。但是MS2131直接让这类双芯片采集卡失去了市场，单芯片方案不仅成本低、而且功耗低，我买的时候还要50元，但之后很快就被拼多多卖到36元，用优惠券的话更是只要30元，这种采集卡虽然只支持YUV422无压缩采集，但是绝对够大多数人使用了，对于直播游戏的玩家来说是很大的福音，以前单电脑推流的时候，编码器会占用性能，硬件编码器占用性能还算可以接受，软件编码器一开CPU就满载了，而有了采集卡之后，完全可以靠另一台电脑推流，更好发挥硬件的游戏性能。

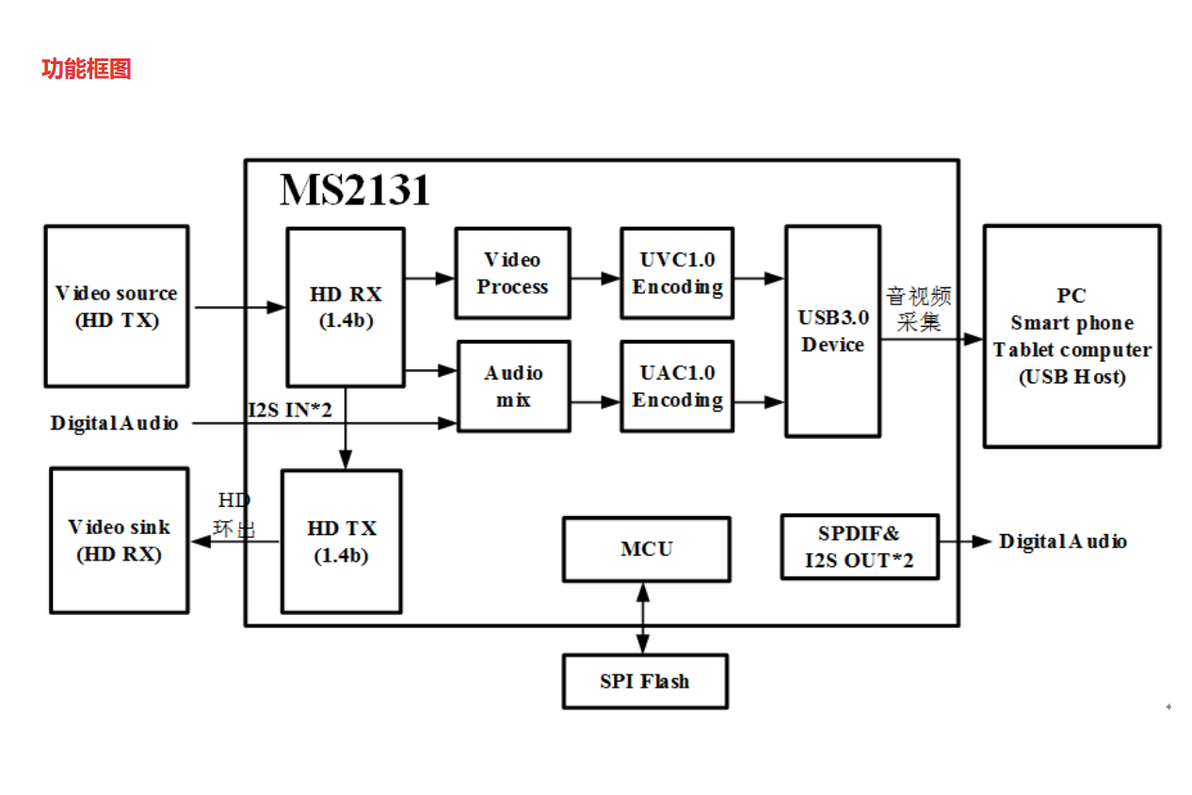

我们来看一下MS2131的结构图——

这个芯片不算太复杂，但是在USB采集卡芯片中算是最复杂的了，它支持HDMI2.0输入和环出，并且支持1080P 60Hz采样，将采样到的视频数据以RGB/YUV形式输出到USB3.0，也可以将数据进行MJPEG有损压缩后输出。

音频部分，这颗芯片并没有整合DAC/ADC，如果需要额外的音频输入/输出，需要安装I2S声卡芯片，这颗芯片支持两路I2S输入、两路I2S/SPDIF输出。

当然，作为采集卡，它也是支持HDMI音频采集的，将声卡采集到的I2S数字音频和HDMI中的数字音频混流，再用USB输出。

最近MS2131S推出了，虽然官网上没有，但实际上已经上市。带了S之后，性能有很大的提高，无压缩采集支持到1080P60 RGB444，MJPEG有损压缩采集支持到4k60，可以说芯片的压缩性能有很大的提高，其实它没有做到无损采集4k60的原因就是USB3.0这根水管太窄了，计算一下就知道，3840*2160*60*3*8≈12Gbps，所以至少需要USB3.2 Gen2x2或者USB4.0 Gen3x1（这两个接口都是20Gbps）才足够传输无损的4k60信号，但是这两个接口的成本实在是太高，目前4k的无损采集卡使用的接口，要么是PCIe X4，要么就是雷电或者USB4，价格都相当贵，我倒是希望宏晶推出这种竞品，能把价格打到200以内我就满意了。

MS2131还有款衍生出的MS2130，就是没有环出和额外音频输入/输出的产品，本来价格更低来着，但是目前MS2131价格都被打到30元了，你也没必要抠门，多花十几块钱就有更实用的体验。实际使用中，我发现环出虽然实用，但是更实用的还是音频输入输出功能，有些用户应该会有同感的。

拼多多上的36元的MS2131采集卡基本上长得都一样，就是黑色的铝合金外壳的那种，体积不小，自带的线材质量一般，两端都是A口，还很短，我建议买一根长一点的USB3.0 A转C线材，这样就可以插在电脑的C口上使用了，如果你的电脑C口不够用，那可以买一个USB3.0的A公转C母，这种接头很便宜，也很实用，没事还可以接个手机用的DAC给电脑用。还有就是这类采集卡只支持一路2声道模拟音频输入、一路2声道音频模拟输出，如果你想要发挥出芯片的完整实力，那你得加钱，因为那需要两个I2S声卡芯片。
