随着ultra7265k价格的逐步试探，英特尔的新一代ultra基本已经宣告死亡，只能通过降价换市场的方式换取市场，现在仅需一颗9950X的价格就能买到很不错的U7板U。

但由于U7的诸多问题，以及游戏性能甚至不敌AMD的9600X，所以依然不被广大玩家选择。所以本栏不讨论U7的性能问题，我们来借着Z890刀锋钛这张主板来讲讲英特尔芯片组的优越性。

微星的刀锋钛Z890是微星于2024发布，配套U200S的主板，拥有很多新主板特性，下面就借着这张主板说明。由于是科普芯片组为优先，主板的介绍就尽量减少了。

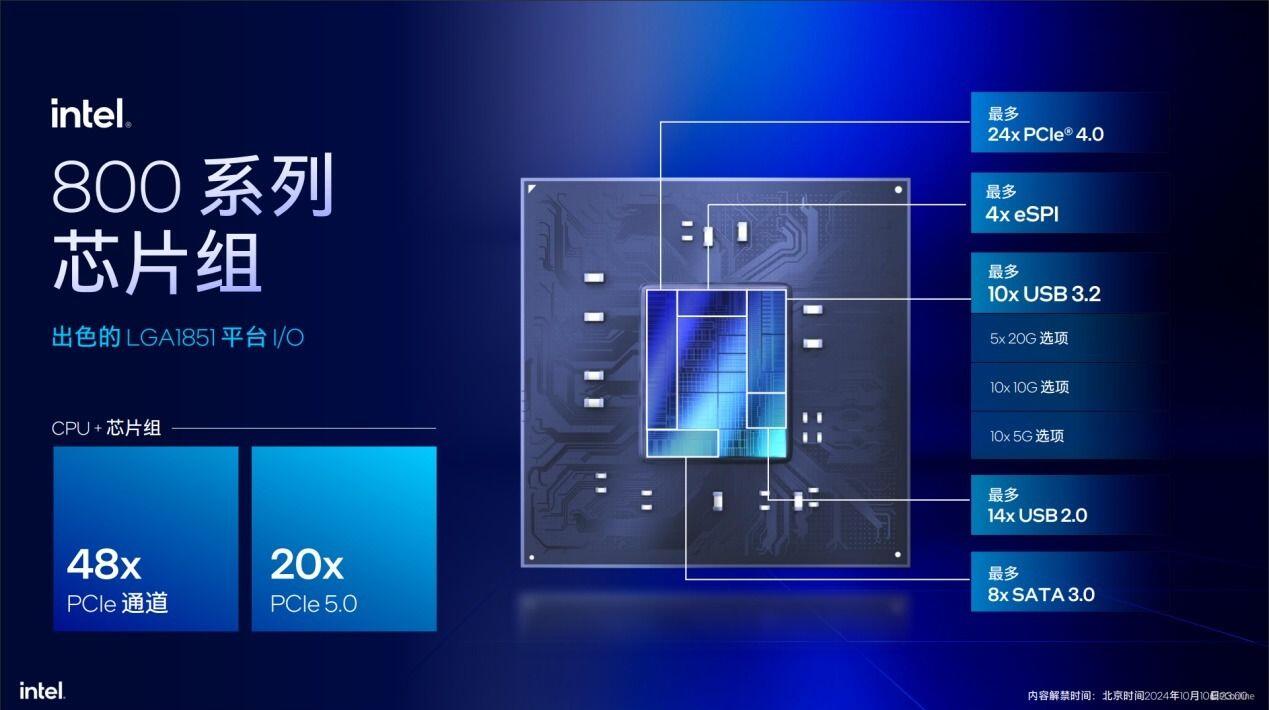

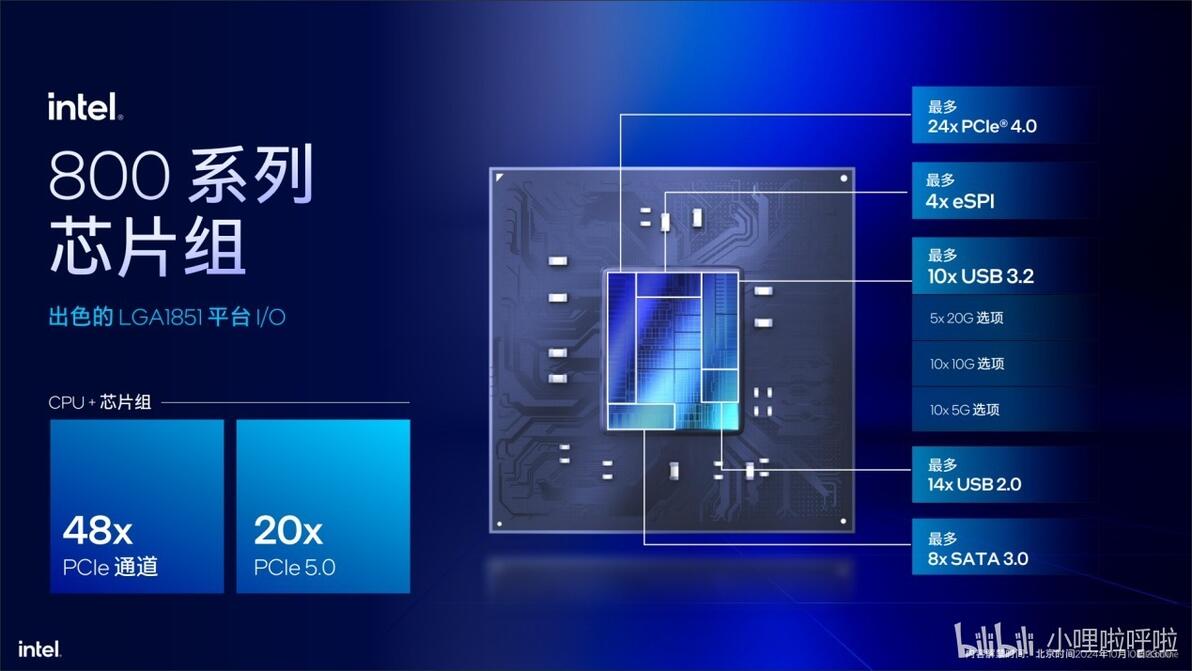

简单科普一下Z890芯片组，Z890采用DMI4.0x8与CPU通信，说简单一点就是PCIE4.0x8。向下引出了24条PCIE4.0通道（可作为Sata使用）以及10个USB3.2 10G。这个通道数相比Z790反而少了四条PCIE（因为CPU多了四条）

这里就要说到AMD芯片组的一大问题了，回到RYZEN初代发布，与之配套的300系芯片组AMD就以及外包给一家设计外围芯片的祥硕科技进行设计生产，甚至之后的400系芯片组也是对300系芯片组的小修小补。在设计方面祥硕确实慢人一步，直到500系芯片组AMD推出了自己设计的X570后AMD芯片组才正式支持了PCIE4.0。而祥硕科技设计的B550就要等到半年后才推出了。

但是的但是回到现在AM5时期，祥硕科技所生产的Prom21芯片依然几乎是AM5主板的标配下到A620上到X870E都是这颗芯片。但由于一颗Prom21采用PCIE4.0x4与CPU通信，只能提供两组PCIE4.0x4一共x8，另外一组PCIE3.0x4（可作为Sata使用）。这里满打满算也就12条完全不够旗舰芯片组使用，使用AMDX670E和X870E都采用了双芯片的方案，一颗Prom21连接CPU，另一颗Prom21挂在第一颗下面。

这种抽象的操作虽然使得AMD芯片组又了三组PCIE4.0x4，以及两组PCIE3.0x4，但由于与CPU直连的带宽只有4.0x4所以速度很受限，还增加了板卡厂的设计成本。

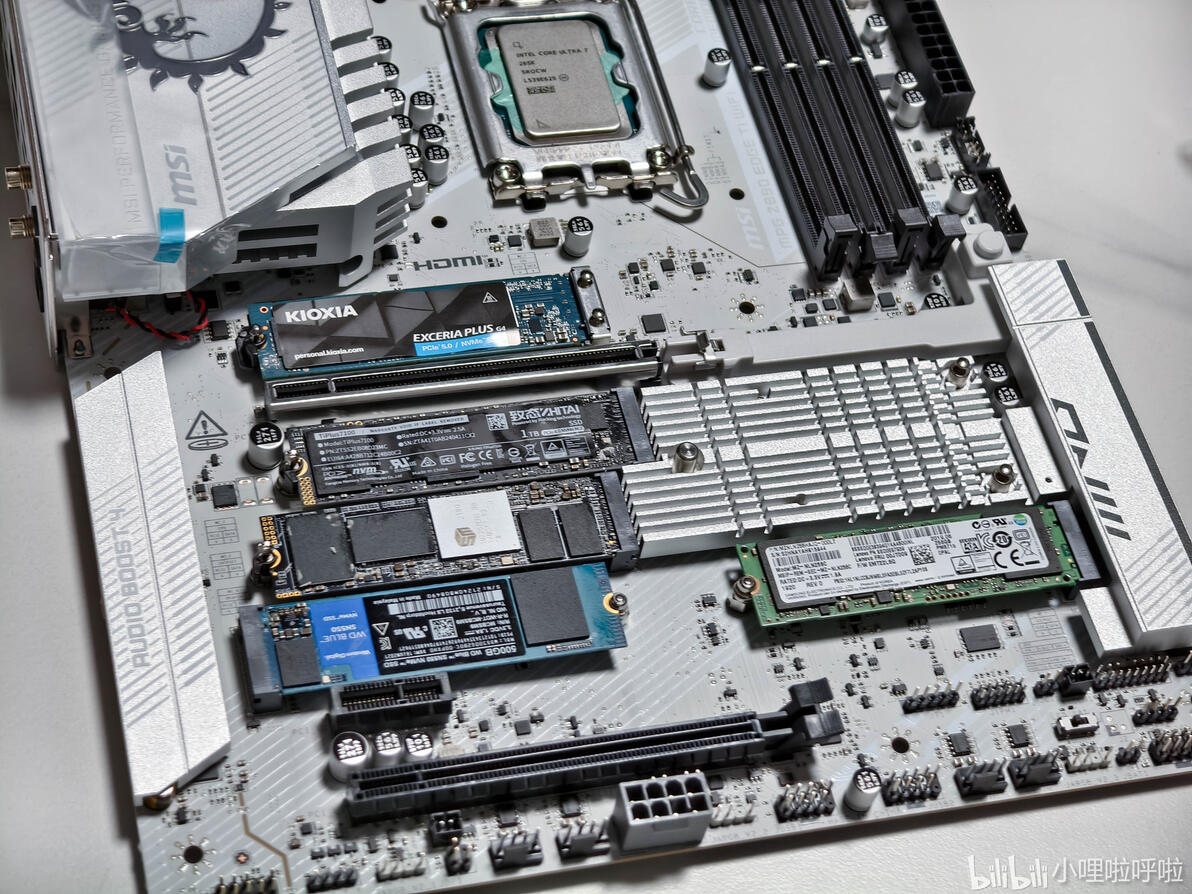

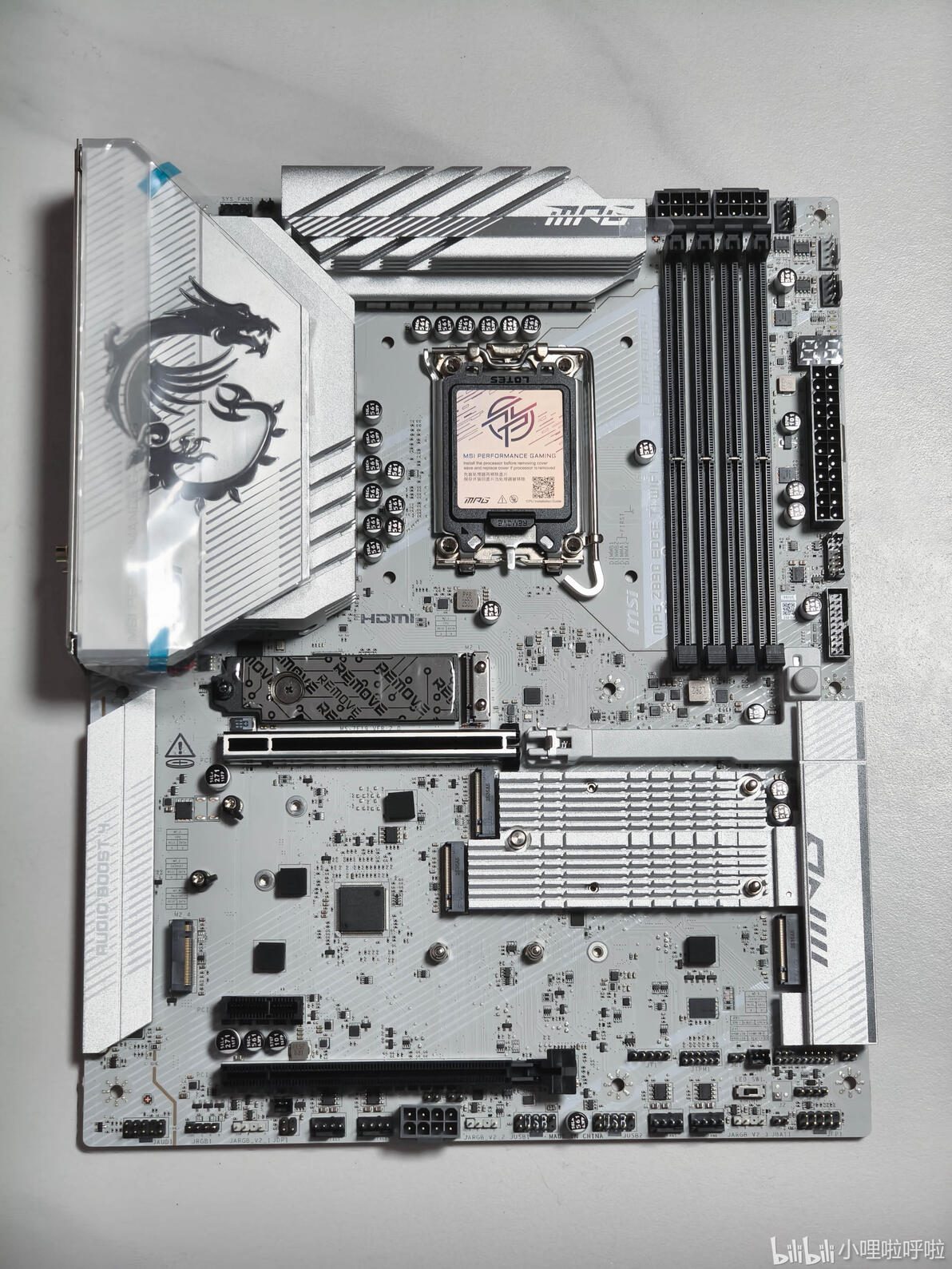

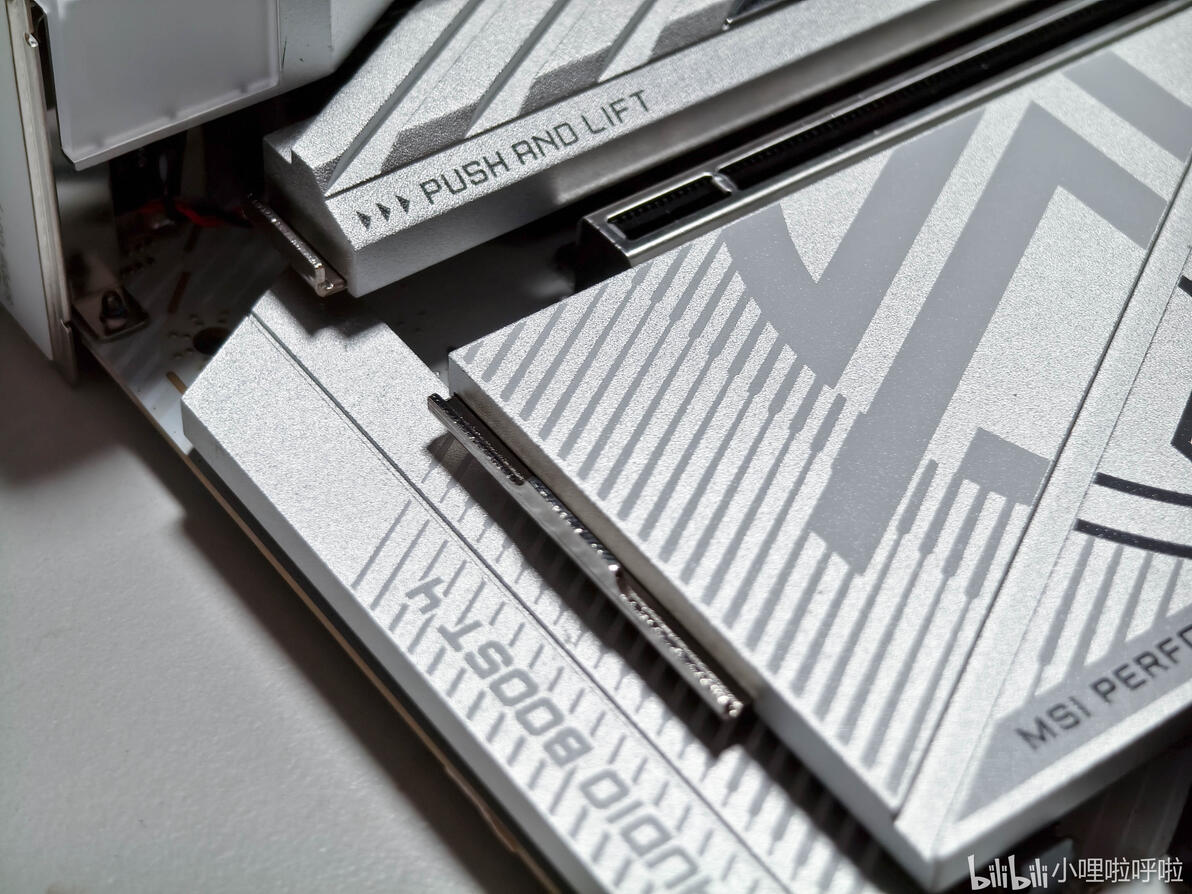

回到这张主板呢我们可以看到，PCIE方面微星设计了一个CPU直连的5.0X16，以及一个芯片组X1和X4。以及高达5个全速M2，其中两个是走CPU的分别为5.0和4.0，其余都是来自芯片组的4.0M2。这三个来自芯片组的M2和声网卡芯片组的PCIE共享PCIE4.0x8的带宽。

反观AMD由于来自CPU28条通道，16条给显卡，4条给芯片组，4条给M2，在X870以上的主板剩下四条要留给用于跟英特尔竞争的USB4做通道，就有了X870芯片组不如B650E芯片组的惨案。

但作为这代旗舰芯片组的X870E，虽然由于双芯拓展缓解了一些，但依然是捉襟见肘。X870E提供的12条PCIE4.0就算全部做成M2也只有三条，加上CPU提供的一条，也就只有四条。而英特尔可以在不拆分显卡的情况下，轻松做出五到六条M2接口。而X870E剩下的8条3.0又需要分2-4条做出原生SATA，以及2条固定的网卡，剩下两条只能做成PCIE3.0 x1这种接口。

而次等的X870芯片组就更加难以设计，只能设计两条芯片组的M2，CPU又只有一条，四条3.0两条做SATA两条做网卡就没了。满打满算就只有3个M2，这自然不会让玩家满意，所以X870多采用拆分显卡通道的方式做M2。

而且AMD的芯片组就算做出了足够的拓展走芯片组的设备依然要共享PCIE4.0X8的小水管，甚至为了拓展而拆分各种接口导致冲突。

所以对于这种轻轻松松做出五条M2不冲突的板子，大家总有一句话叫做“能不能把接口换成AM5”

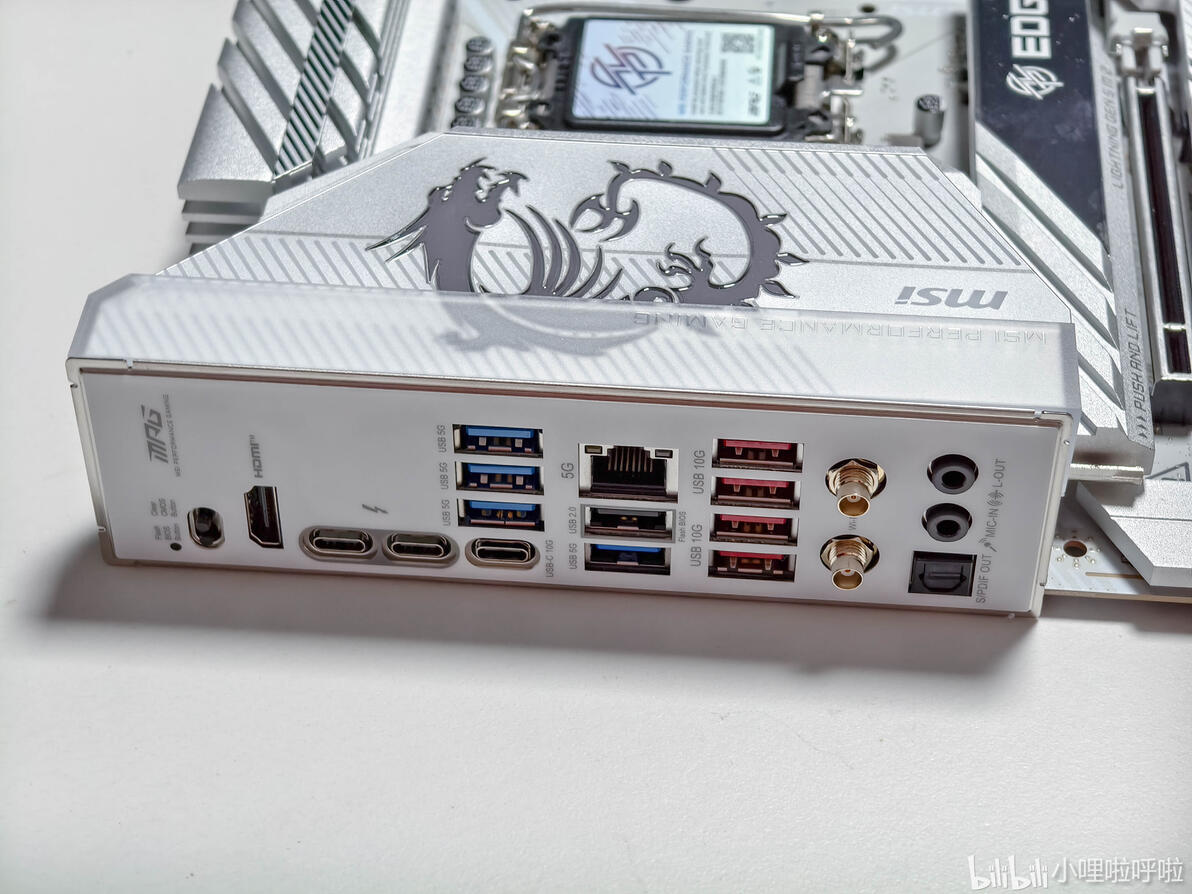

至于AMD为什么要采用PCIE引出USB4呢，大概率是因为想和英特尔800系芯片组竞争，但是英特尔CPU有原生的USB4控制器，可以直接从CPU引出。AMD要使用USB4接口，依然得靠祥硕科技的ASM4242芯片转接。这就造成了X870芯片组反而对比上代降级的原因，而亚特凭借CPU自带的两条雷电4通道，可以让主板低成本的使用雷电4，也带来了成本的降低。

包括英特尔芯片组的诸多特性，例如CIVI网卡，单芯片组等设计都可以让设计难度和成本的降低。

不过就算英特尔芯片组再优秀，普通玩家使用B850足矣，但拉跨的U200S系列固然芯片组十分强大，也不被大众选择。（也是辛苦板卡厂商做出那么好的主板了）

但还是希望AMD不要不思进取，好好改善一下芯片组设计，让RYZEN更上一层楼。（不过短期没希望就是了）

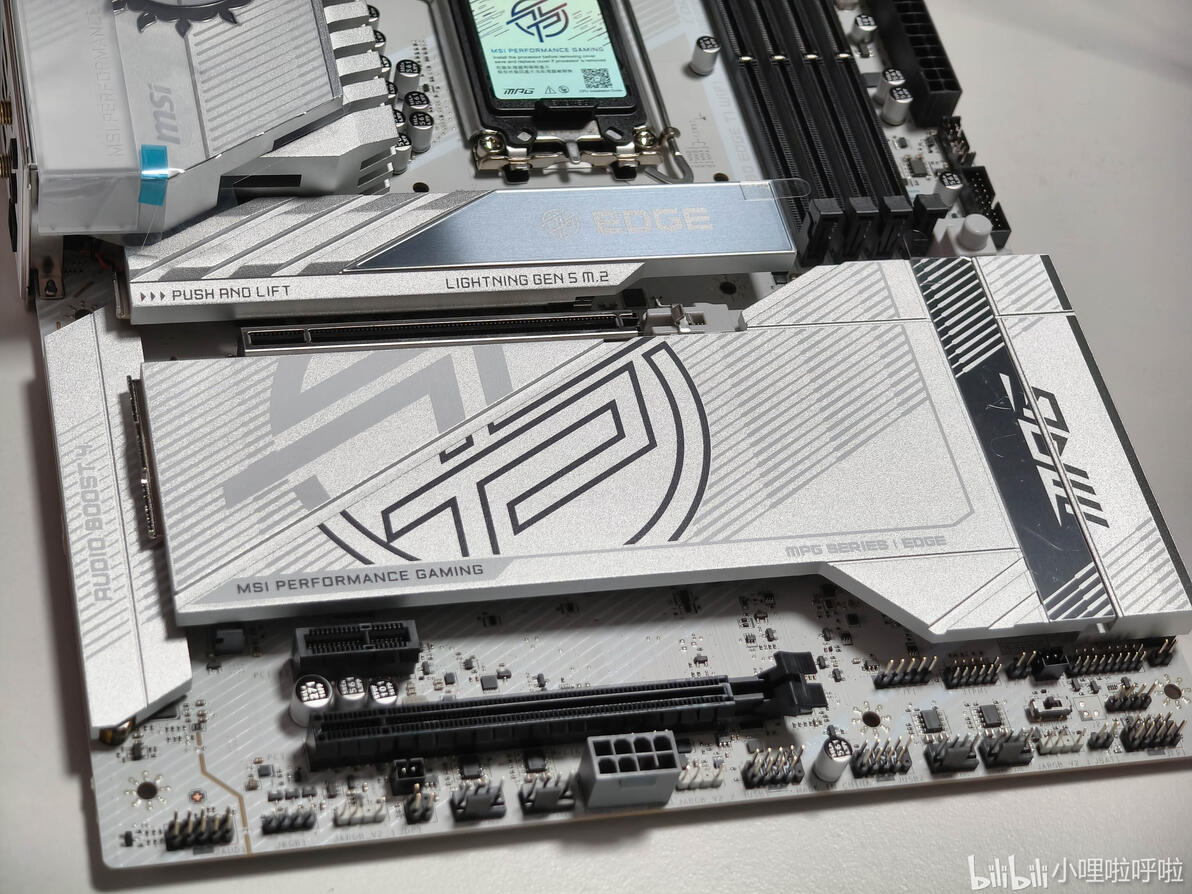

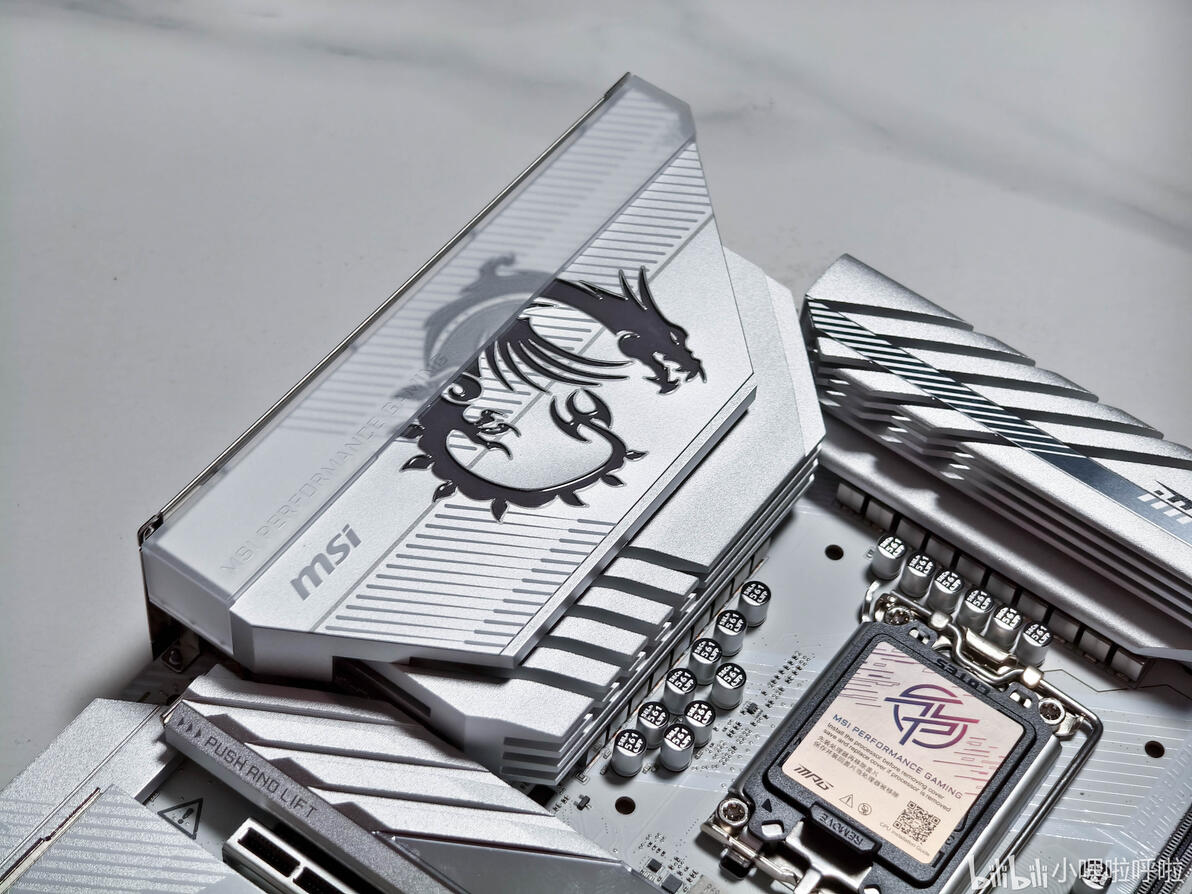

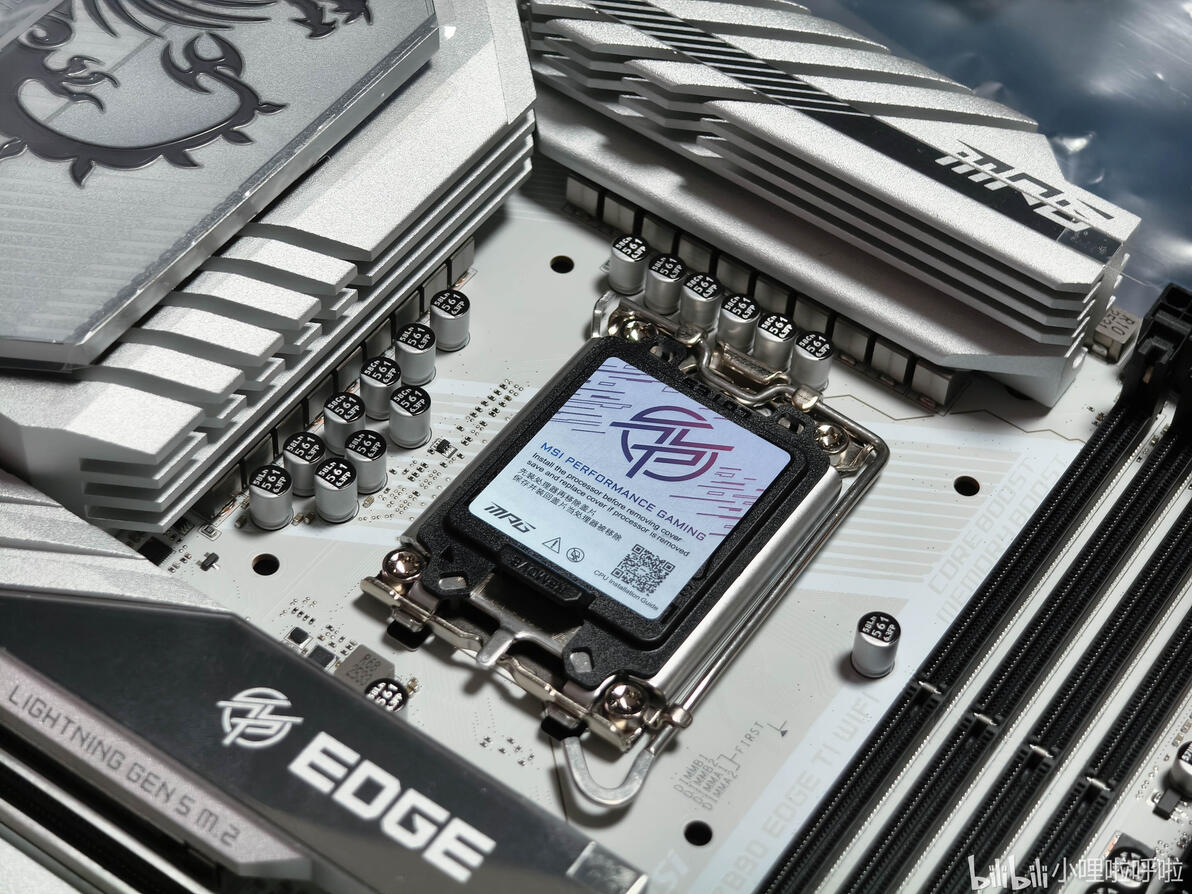

下面就放点主板美图
