序

有句话，叫做为了一叠醋，包了盘饺子。我想给一块神仙基板写一篇文章，然后发现，最好之前还是介绍一下PGM基板，所以，就有了本文。

PGM

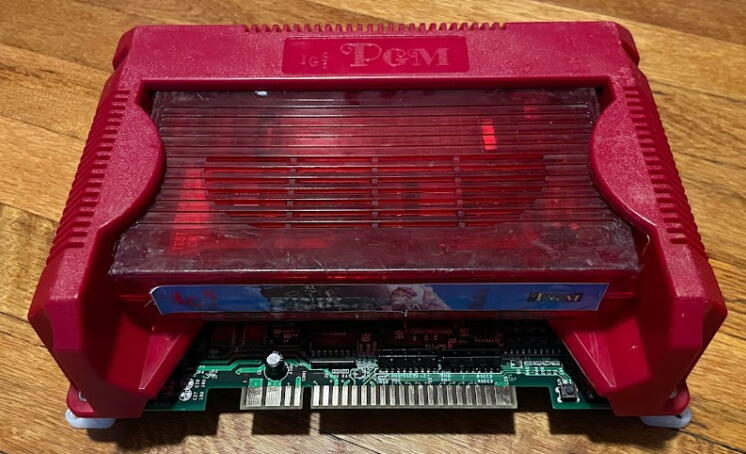

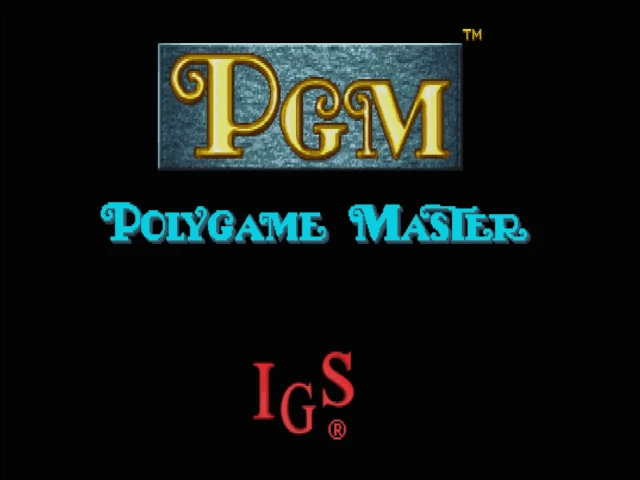

如果之说PGM，很多人可能反应不过来是什么。但是，如果加上上面这张图，相信很多人就能想到是什么了。

PolyGame Master (PGM) 是台湾公司 ‌鈊象电子 International Games System (IGS) 于 1997 年推出的街机基板。其上的作品《三国战记》《西游释厄传》可是无数80后90后玩家的同年回忆。

顺便吐槽一下，当你看到一家公司的中文名和英文名八竿子打不着的时候，那这家公司很可能是台湾公司。比如：群晖(Synology)，威联通(QNAP)，华硕(ASUS)，宏碁(Acer)，宇峻奧汀(USERJOY)，智冠科技(SOFT-WORLD)，弘煜科技(Fun Yours)

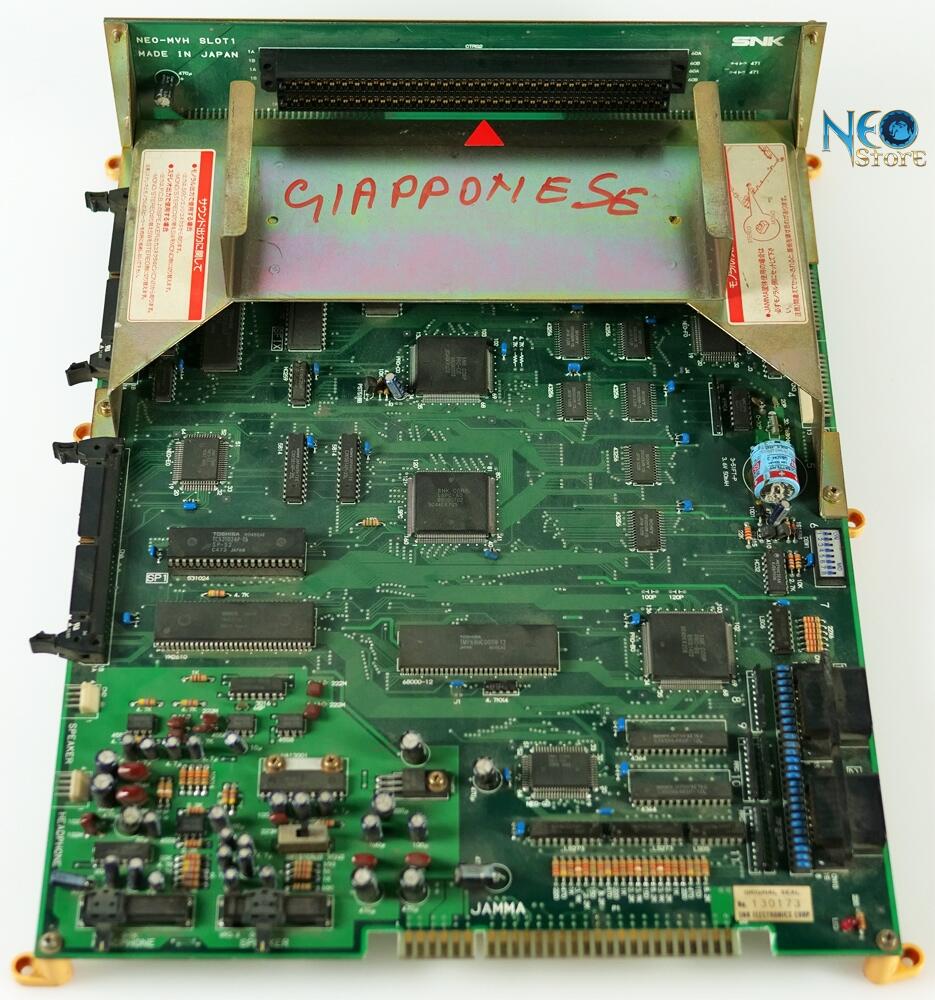

SNK NEO GEO

在介绍PGM之前，必须先简短介绍一下SNK的NEO GEO基板。

SNK NEO GEO发布于1990年，由从卡普空跳槽到SNK的西山隆志带头设计，设计时吸收了相当多卡普空CPS1基板的设计要素。

而最核心的，就是 68000主CPU+Z80音频CPU+雅马哈声音芯片+定制PPU的组合。

NEO GEO上的拳皇(KOF)，合金弹头等经典游戏系列，重新点燃了市场对2D街机游戏的热情。在两岸三地产生了巨大的影响。

PGM 基板

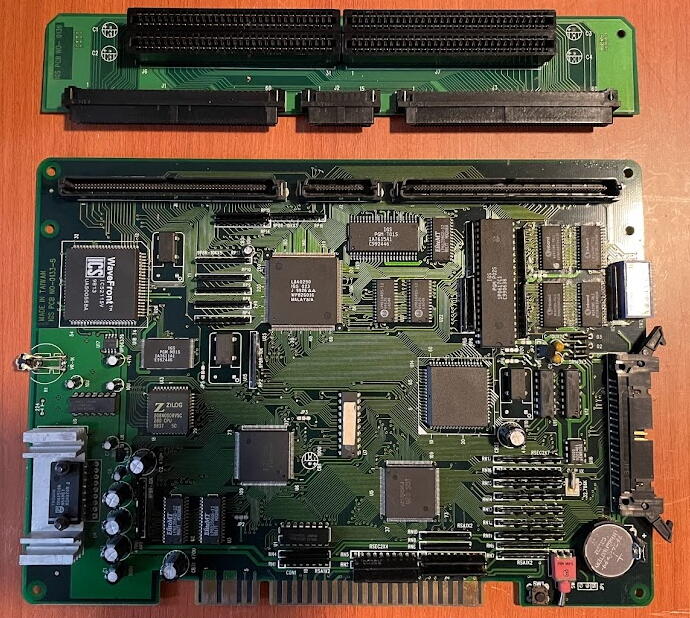

PGM基板和 NEO GEO 基板，都使用JAMMA接口。也就是图最下的那排金手指。也可见，经过7年的发展，摩尔定律导致的半导体集成化程度大幅提高，PGM基板的尺寸相比NEO GEO小了非常非常多。

但是，NEO GEO基板的精髓全部保留了。

不光基板是一样的 68k 主CPU + Z80 音频CPU，卡带也是相同的两张PCB，两排金手指。

也依旧得益于摩尔定律，不光硬件集成度大幅提高，在成本更低的前提下，硬件性能相比NEO GEO也大幅提高。

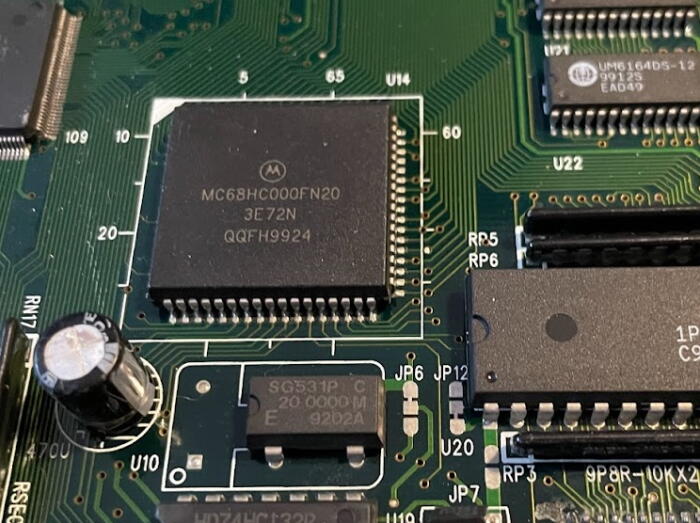

不像日本人喜欢买东芝等各路二道贩子的CPU，IGS直接买了摩托罗拉的第一方版本。主频高达20Mhz，作为对比，NEO GEO的主CPU主频12mhz，而世嘉MD的CPU主频只有7.6mhz。

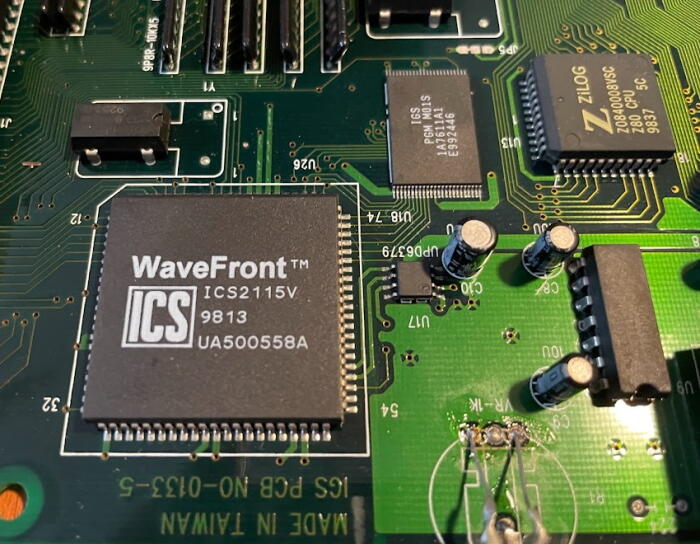

PGM的音频CPU使用Z80(上图右上角的芯片)，主频8.468MHz，是 Neo Geo 的两倍。不过，它没有使用 Yamaha YM2610 合成器，而是使用 WaveFront ICS2115V，后者可以处理多达 32 个采样音频通道（称为“波表”），并被广泛应用于许多 PC MIDI 卡中。WaveFront 芯片正常来说，是与 Motorola 68EC000 CPU 连接的，PGM选择Z80显然是偷工减料之举。

PGM的PPU相比NEO GEO也有适度升级。PGM使用的是 15 位 RGB 而不是像 Neo Geo 那样的 16 位，但是精灵的调色板更大，每个像素使用5位(5bpp)，也就是说精灵支持32色，作为对比，NEO GEO使用5bpp(16色)。

画面

PGM的分辨率为 448x224。相比之下，Neo Geo 的分辨率为 320x224。也就是说 PGM 这块基板也是一块原生宽屏基板。

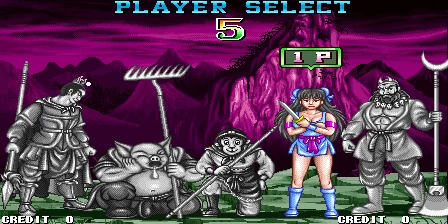

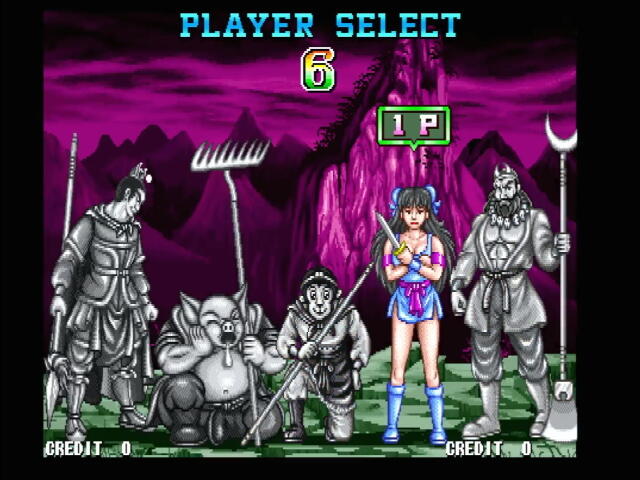

也就是说，正常情况下，看到的是上图所示的画面。显然很怪。

PGM 并不使用方形像素，而是使用长方形像素，因此实际游戏画面还是标准的4：3尺寸。

长方形像素会让写模拟器不做功课的同学，被小坑一下。

卡带

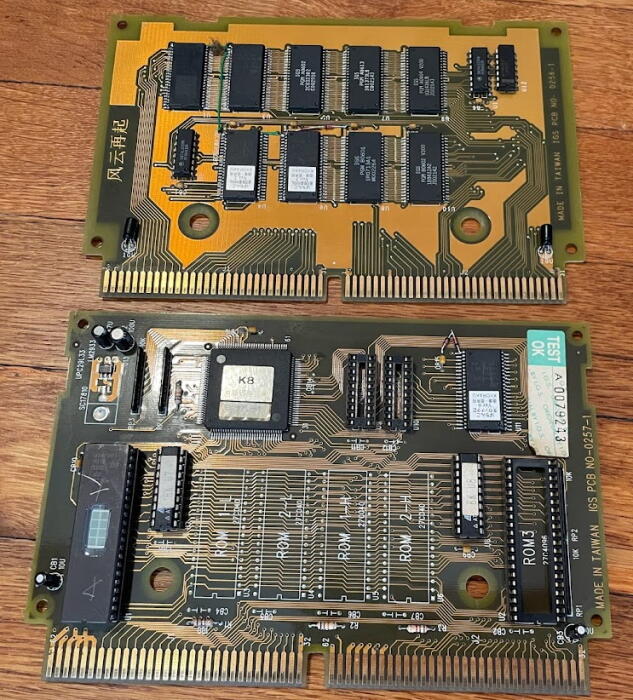

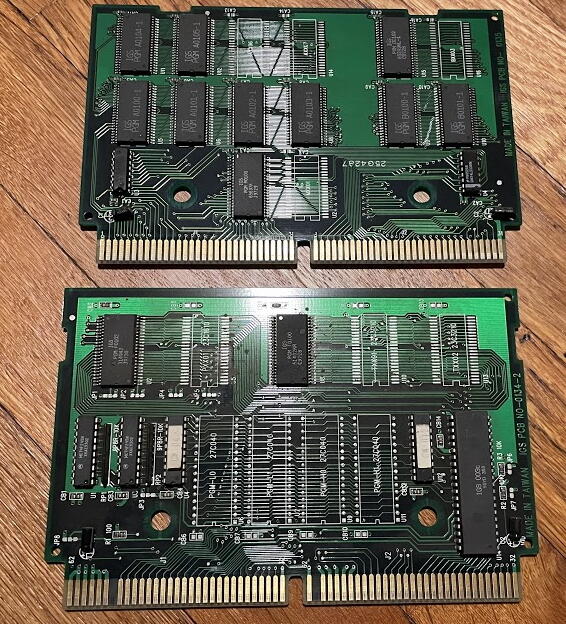

就如我前文所说。PGM的卡带，使用两张PCB，两排金手指。上图所示的卡带，就是《西游释厄传》的卡带。西游释厄传是 PGM 的首发游戏，因此这张卡带存量还是很高的。

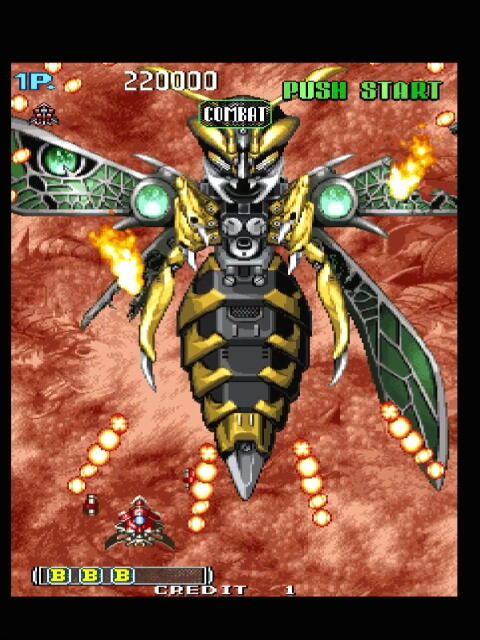

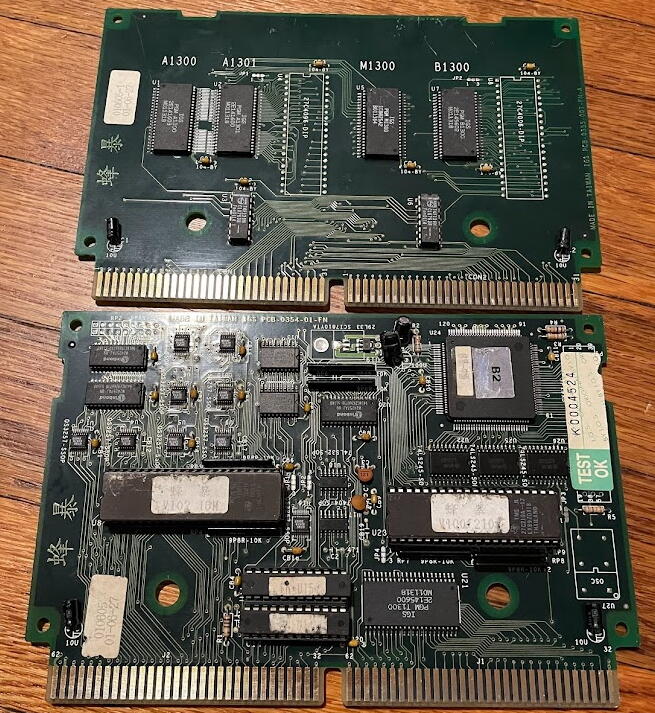

而这张卡带就要冷门一些。虽然一些同学看到 “蜂暴”二字，立刻就能反应过来。这张卡带就是 2001 年发售的《怒首领蜂 II：蜂暴》(英文名：bee strom)。怒首领蜂2是一款Cave授权，IGS开发的游戏，严格来说属于第一方游戏，用来验证PGM基板开发竖版射击游戏(STG)的潜力。

怒首领蜂2的卡带有个特点，就是下板右上角，有一颗巨大的“B2”芯片。经过MAME组的逆向工程，已经确认这颗B2芯片，就是一颗 ARM7TDMI ，和GBA的主CPU相同，远强于PGM的主CPU。在怒首领蜂2中B2芯片只作为安全芯片存在，但是毋庸置疑，B2芯片影响了PGM上的后续游戏甚至后续基板的开发。

上图是一张非常稀有的卡带了，据说全球不超过100份，也是最稀有的游戏卡带之一。这款游戏在亚洲地区的标题是《怒首领蜂2：黑标》，并且按原计划准备在欧美地区以《怒首领蜂3》的名义发行。

CAVE

之前提到，《怒首领蜂2》本身是IGS向CAVE公司证明PGM有能力开发STG的样品，作为STG大佬，也是PGM的重要第三方，CAVE也下场为PGM开发了三款游戏，三款都是精品中的精品，强烈安利。

怒首领蜂大往生 (2002)
ケツイ～絆地獄たち～ (2003)
Espgaluda (2003) （该作品国内一般翻译为圣战之翼或者长空超翼神）

三部作品的音乐也很经典，非常安利。尤其是圣战之翼的要塞都市 Stage4

CAVE的这三款作品没有发售独立的卡带，而是游戏和基板集成一体的销售方式。上图就是《怒首领蜂大往生》的基板游戏套装。这三款游戏的bios也由CAVE定制，并非PGM的原始Bios 。（当然，它并没能防住盗版）

PGM2

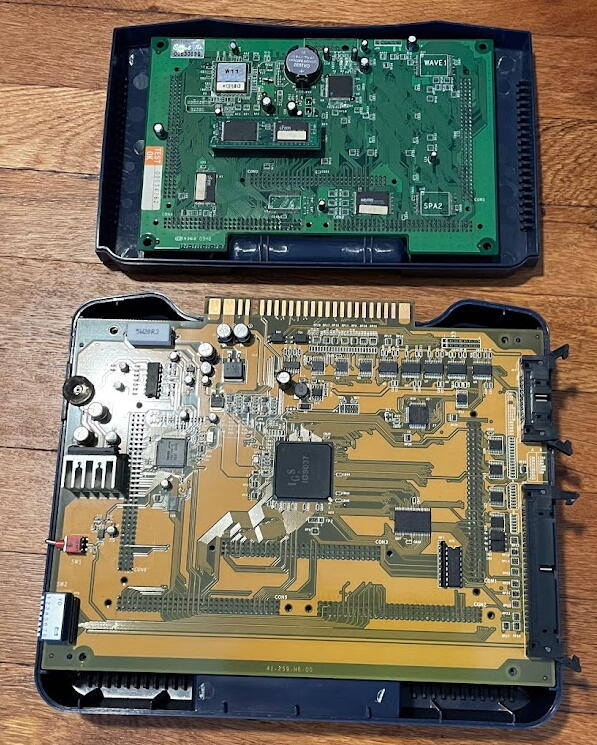

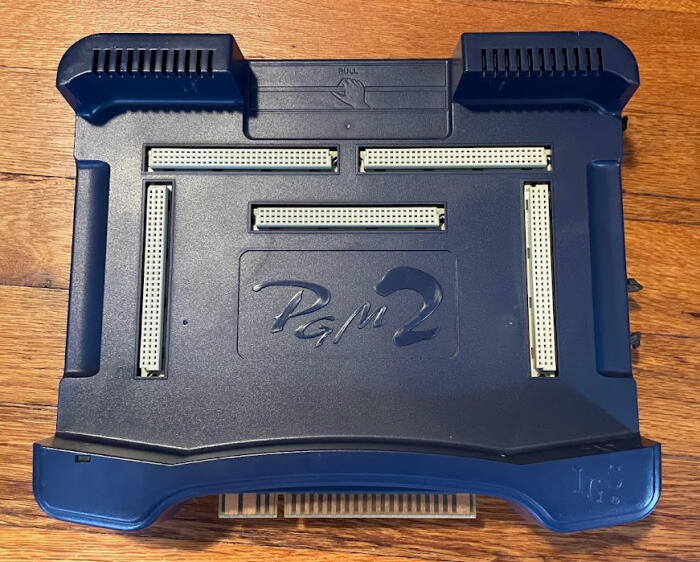

2007年，也就是PGM发售十年之后，IGS推出了新基板，PGM2。因为推出时间过于晚的关系，PGM2在大陆地区并没掀起什么水花。《西游释厄传2》以及《三国战记2 - 横扫千军》相比PGM1上的前辈们，人气都下滑了不少。《三国战记2 - 横扫千军》在国内的知名度可能还不如IGS在Atomiswave上出的《三国战记-七星转生》。

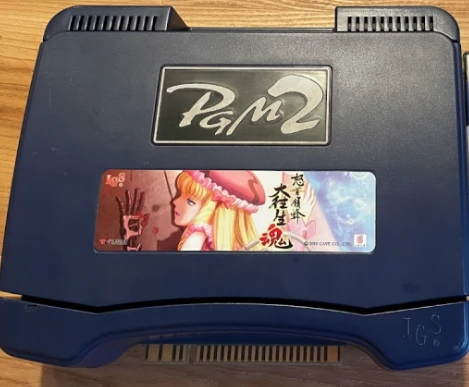

得益于拳皇系列在中国地区的高人气，已经PGM在大中华区的知名度。SNK也给PGM2帮了帮场子，出了《拳皇98UM hero版》。不过，纵观全球，PGM2上最受基板收藏家待见的作品，应该是《怒首领蜂大往生魂》。
