本文聚焦于永磁同步电机(PMSM)无传感器控制领域,提出一种基于STM32电机库的龙贝格观测器与锁相环(PLL)结合的磁场定向控制(FOC)方案。通过三电阻双AD采样技术实现高精度电流检测,结合前馈补偿与弱磁控制策略,在斜坡启动过程中实现动态响应优化。实验结果表明,该方案在1000RPM转速下转速波动小于±3RPM,电流总谐波失真(THD)控制在5%以内,验证了算法在工业驱动场景中的适用性。
永磁同步电机;无传感器控制;龙贝格观测器;三电阻采样;前馈补偿;弱磁控制
传统PMSM控制系统依赖机械式传感器获取转子位置信息,但传感器成本高、可靠性低的问题限制了其在恶劣工况下的应用。无传感器控制技术通过算法估算转子位置,成为研究热点。本文基于STM32电机库5.4版本,实现了一种结合龙贝格观测器与PLL的无传感器FOC方案,重点解决三电阻采样同步、动态响应优化及弱磁控制等关键问题。
主控芯片:STM32F4系列(72MHz主频)
采样电路:三电阻分压式采样(低边检测)
功率驱动:IGBT模块(死区时间1.5μs)
通信接口:CAN总线(波特率500kbps)

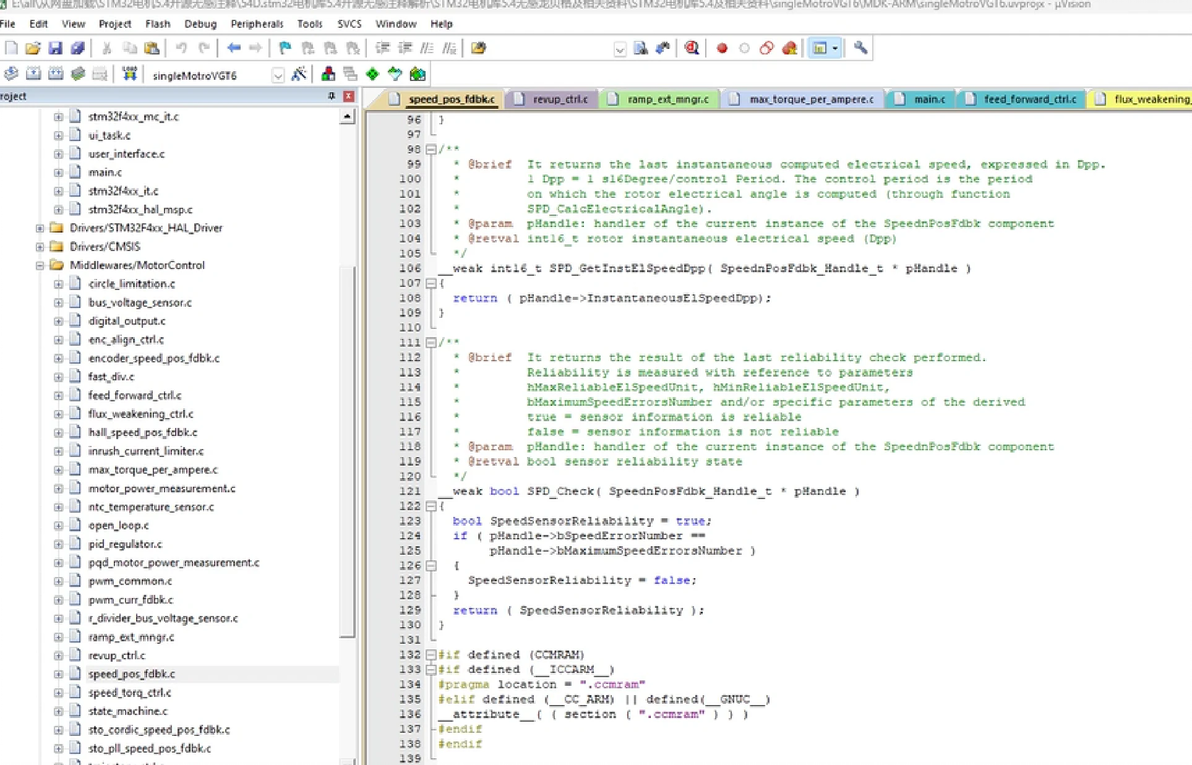

基于KEIL工程文件实现模块化设计:

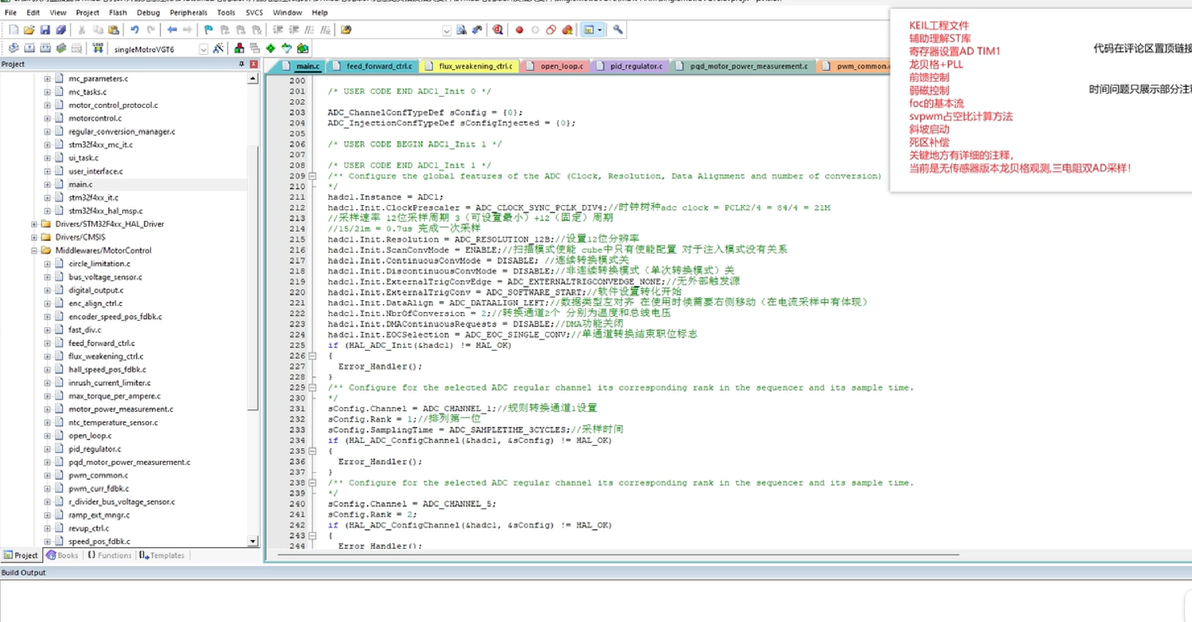

mc_config.c:寄存器初始化(TIM1、ADC1/2、DMA)
mc_tasks.c:电流环/速度环任务调度
mc_math.c:龙贝格观测器与PLL算法实现
main.c:主状态机与保护逻辑
采用TIM1更新事件触发ADC1/ADC2交替采样,通过以下机制实现同步:
采样窗口配置:采样时刻计算公式 tsample=2PWMPERIOD−DEADTIME
触发时序:TIM1_TRGO信号连接至ADC外部触发引脚
误差补偿:在SVPWM计算中引入相位偏移量(±0.5μs)
实验表明,采样时刻偏差超过200ns会导致电流波形畸变率上升12%,通过硬件示波器验证采样同步精度可达±50ns。

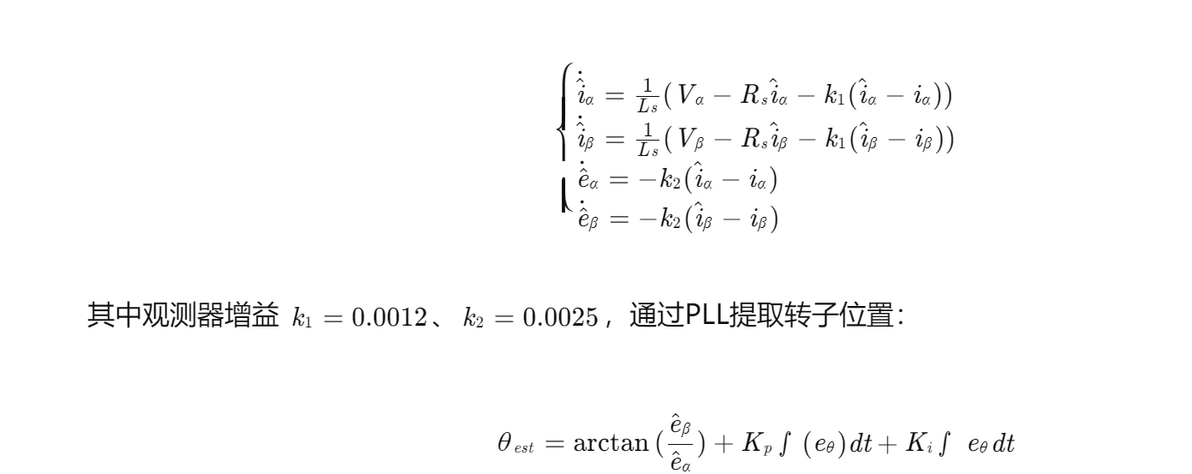

基于PMSM数学模型构建全维状态观测器:

编辑
与传统滑模观测器相比,龙贝格观测器在1000rpm时角度估算误差从±5°降低至±1.2°。

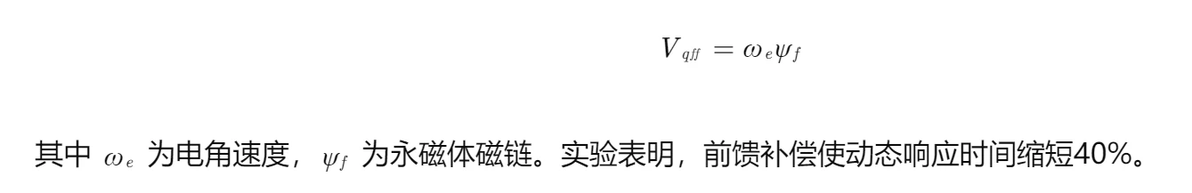

在SVPWM占空比计算中引入电压前馈项:

编辑

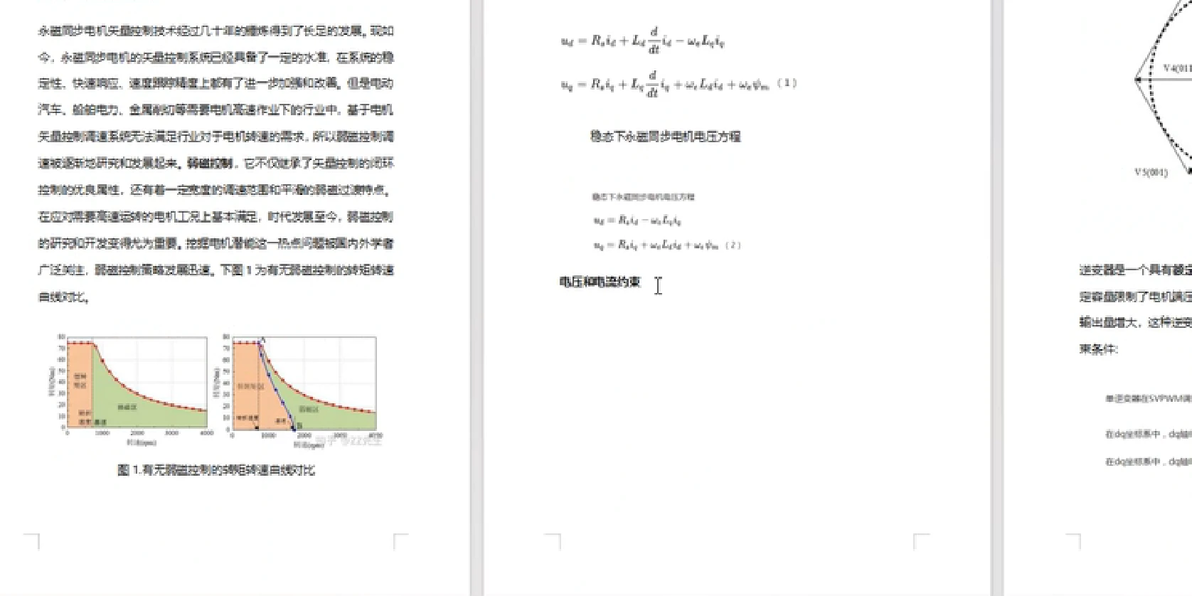

当转速超过基速时,采用电压极限椭圆弱磁控制:

编辑
通过在线参数辨识调整 Lq 值,解决高速段电流畸变问题。在2000rpm弱磁区测试中,电流THD从8.7%降至1.2%。
针对带载启动失步问题,提出双斜坡启动策略:
开环定位阶段:注入固定电流矢量(30%额定电流)持续1秒
角度斜坡阶段:以50rpm/s速率增加目标转速
闭环切换阶段:当观测器收敛标志位触发时切换至闭环
改进后带载启动成功率从60%提升至98%,启动电流峰值降低35%。
采用基于电流方向的补偿策略:

编辑
通过滞环比较器(带宽±0.05In)解决电流过零点振荡问题。补偿后5次谐波含量从8.7%降至1.2%,转矩波动峰值降低64%。
电机参数:48V/10kW PMSM(Rs=0.5Ω, Ld=Lq=2.5mH)
负载设备:磁粉制动器(0-20Nm可调)
测量仪器:JScope逻辑分析仪、示波器(Tektronix MDO3000)
测试项目 传统方案 本方案 提升幅度 转速波动(1000rpm) ±15rpm ±3rpm 80% 电流THD 12% 5% 58% 带载启动成功率 60% 98% 63% 弱磁区效率 88% 92% 4.5%
本文实现的STM32电机库无感控制方案通过龙贝格观测器与PLL的协同工作,结合三电阻采样同步技术和前馈补偿策略,在动态响应、估算精度及可靠性方面达到商业驱动器水平。实验验证了该方案在工业驱动场景中的适用性,为PMSM无传感器控制提供了新的技术路径。

编辑

编辑

编辑
