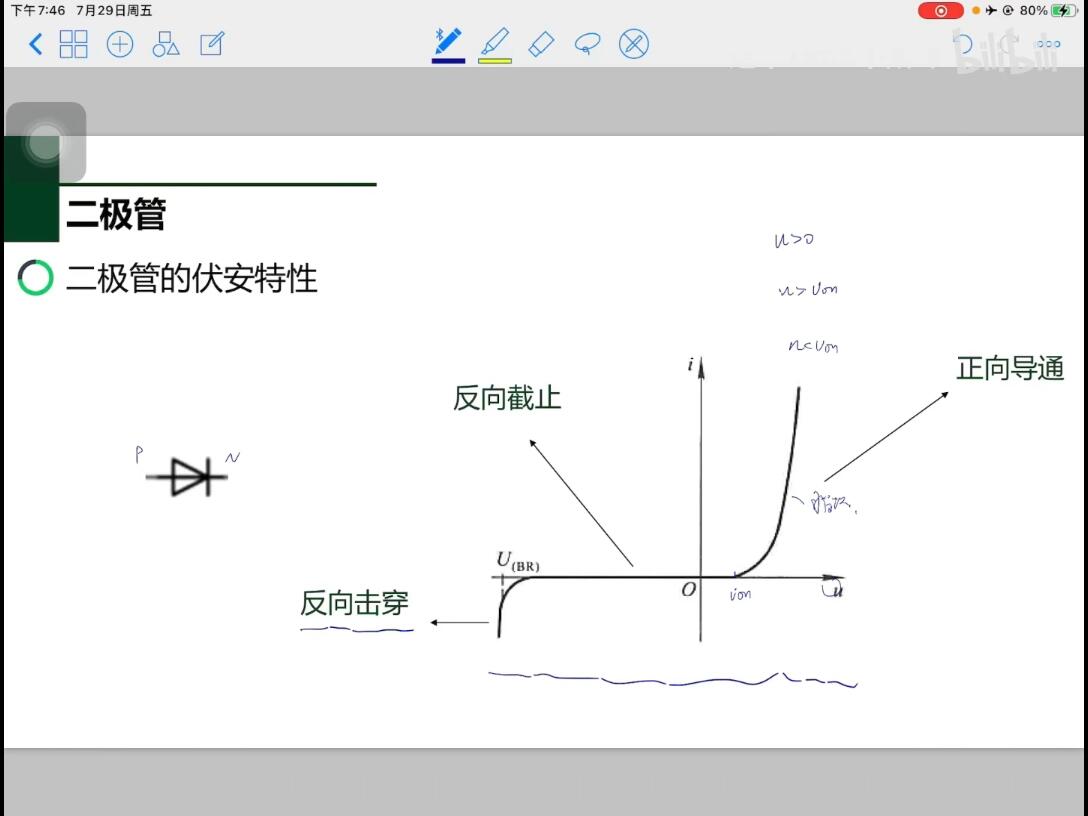

02:03 二极管的伏安特性曲线

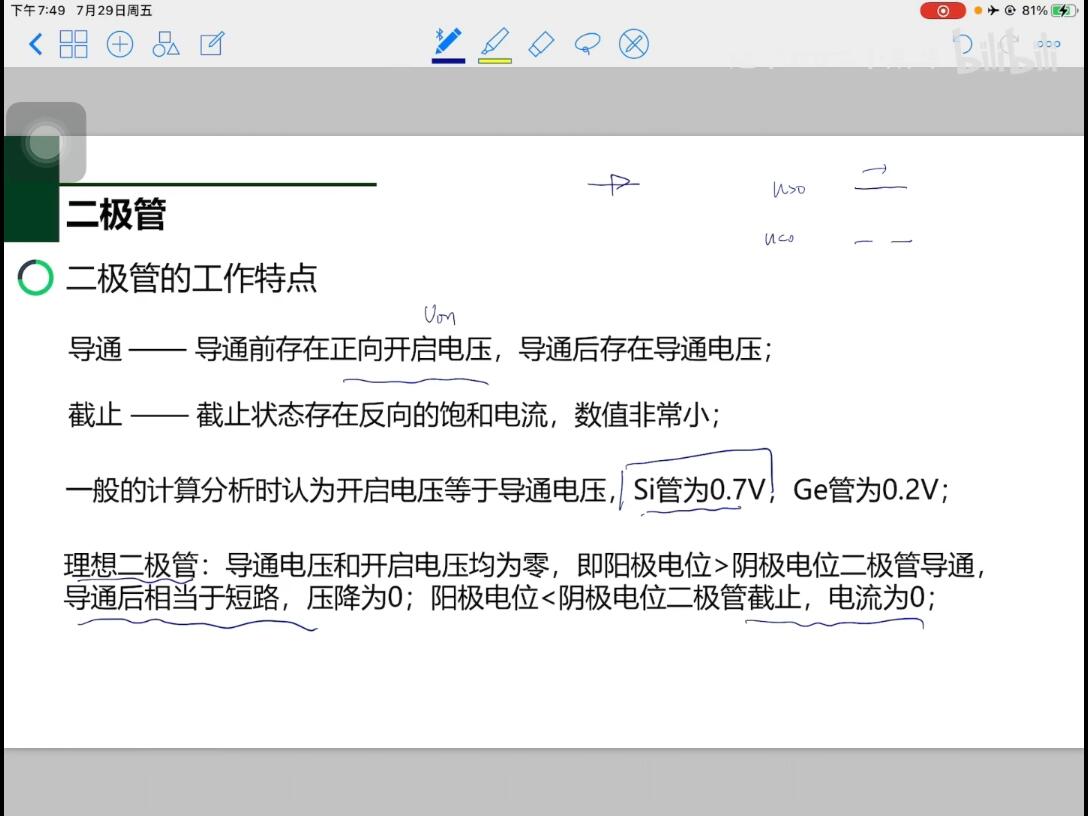

04:50 二极管工作特点

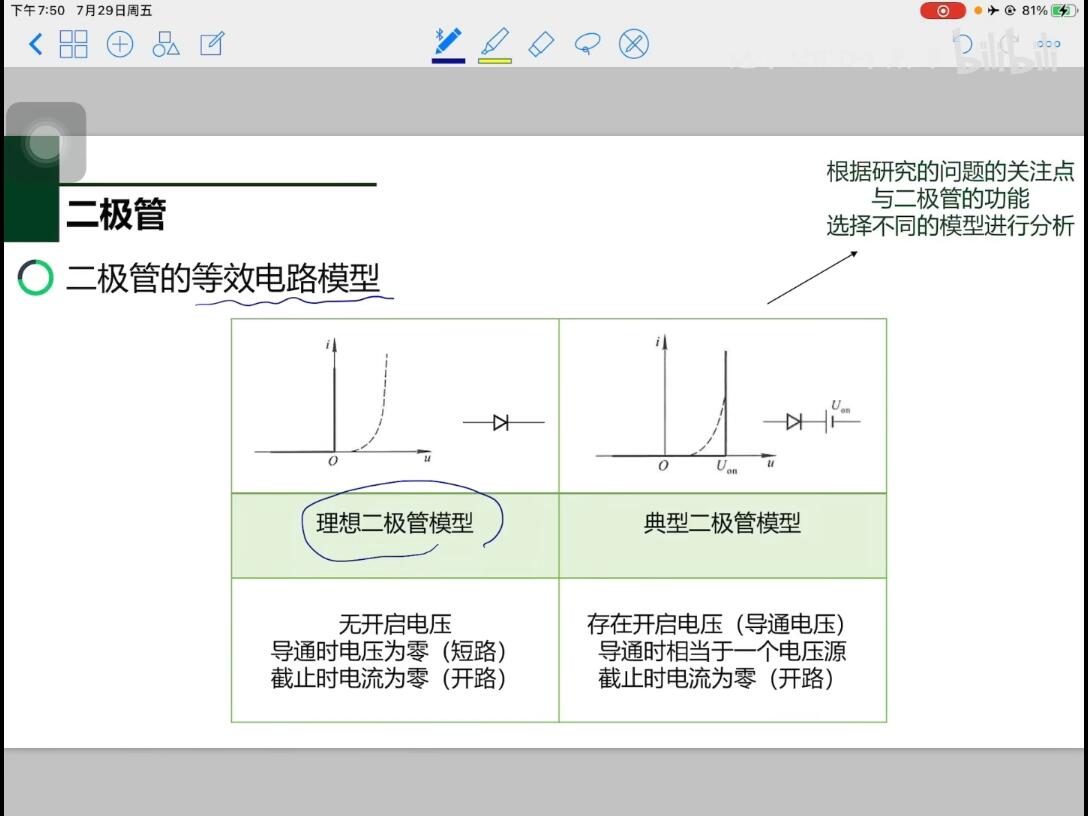

06:10 二极管等效电路模型

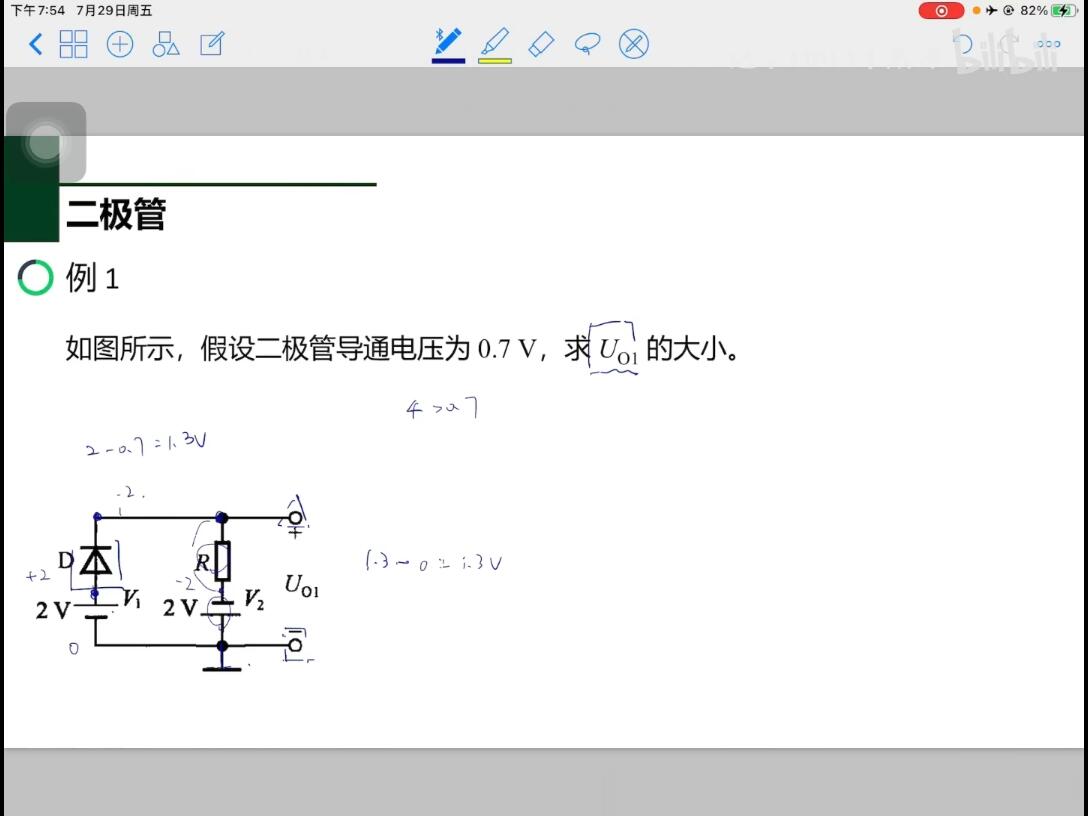

11:09 一个二极管

先找或者规定一个接地点（0电位）

再将二极管开路(构不成闭合回路)，得二极管两端电位是否达到导通电压，看是否导通

最后若二极管导通放到电路中构成回路，看所求的电压两点电位作差

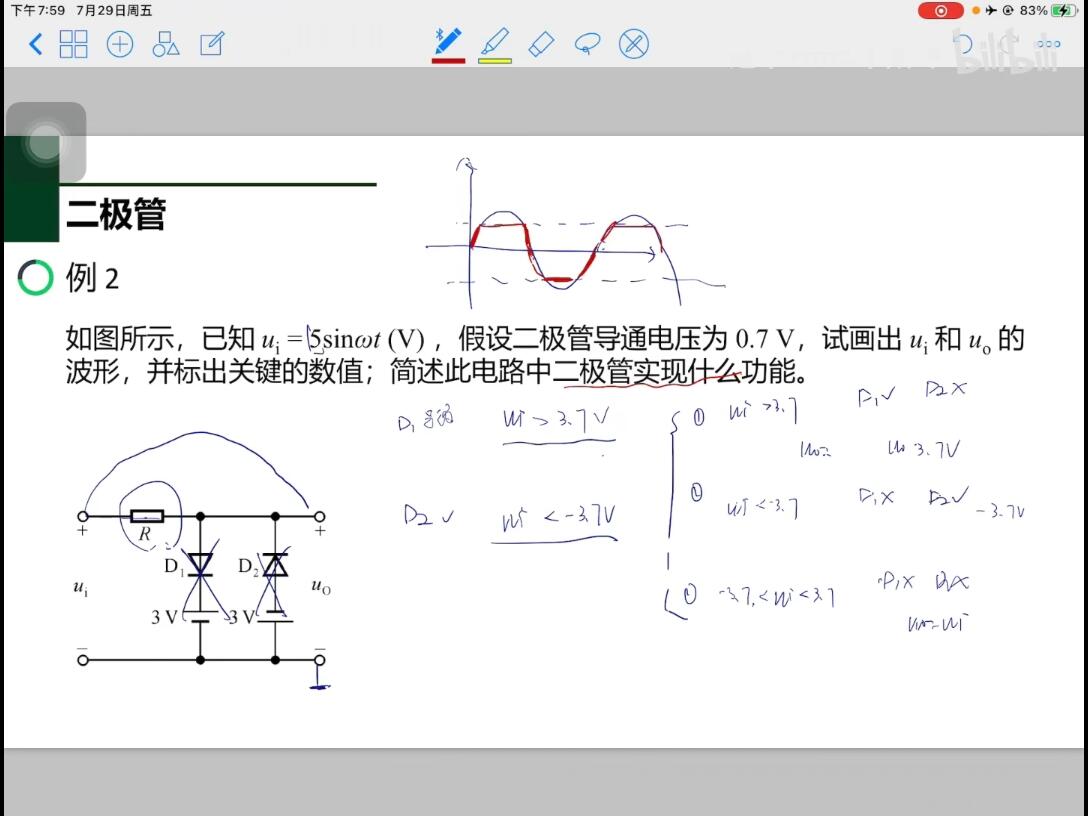

15:56 两个二极管并联电路

重点题！！！一个一个断开分析，判断两者导通的时候电位需要什么要求，分情况讨论，画波形 变换功能

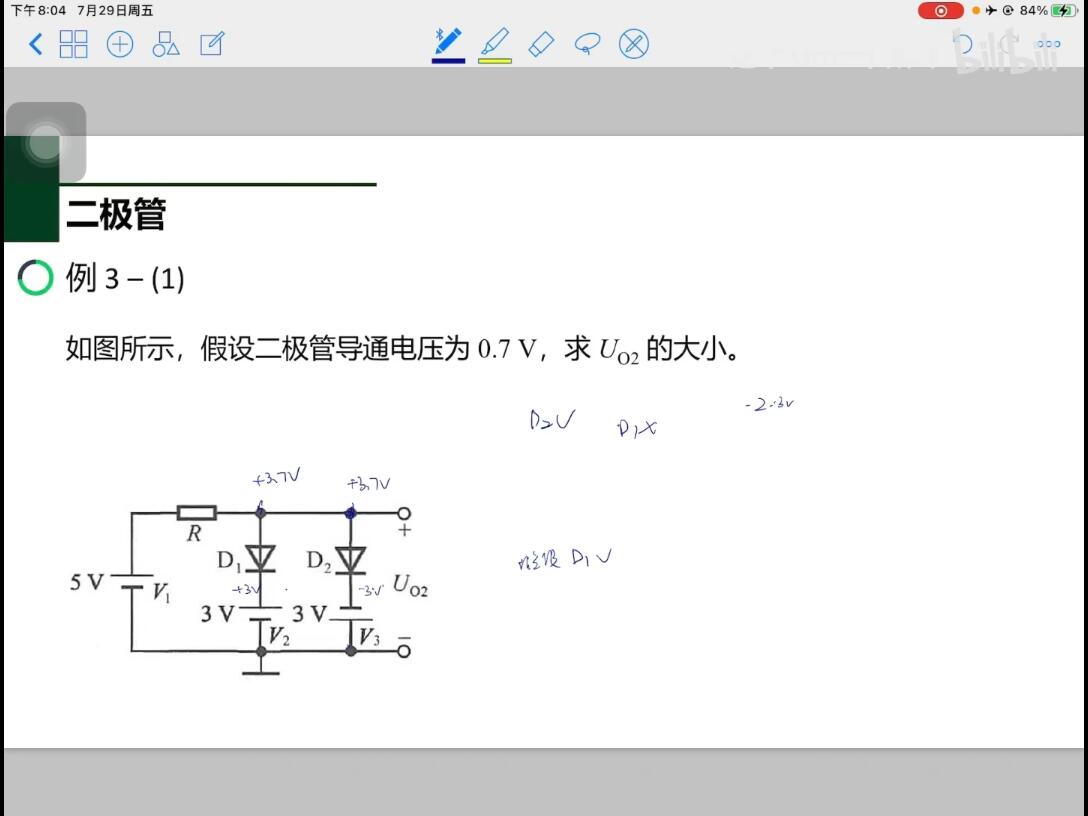

19:39 多个二极管共阳（阴）电位一致

共阳（阴二极管）只能有一个二极管导通，另一个截止

①共阳二极管，看谁阴极电位更低，哪个导通；共阴二极管，看谁阳极电位更高，哪个导通

②假设法，假设一个二极管导通，判断另一个二极管是否导通，若导通则此假设的二极管截止

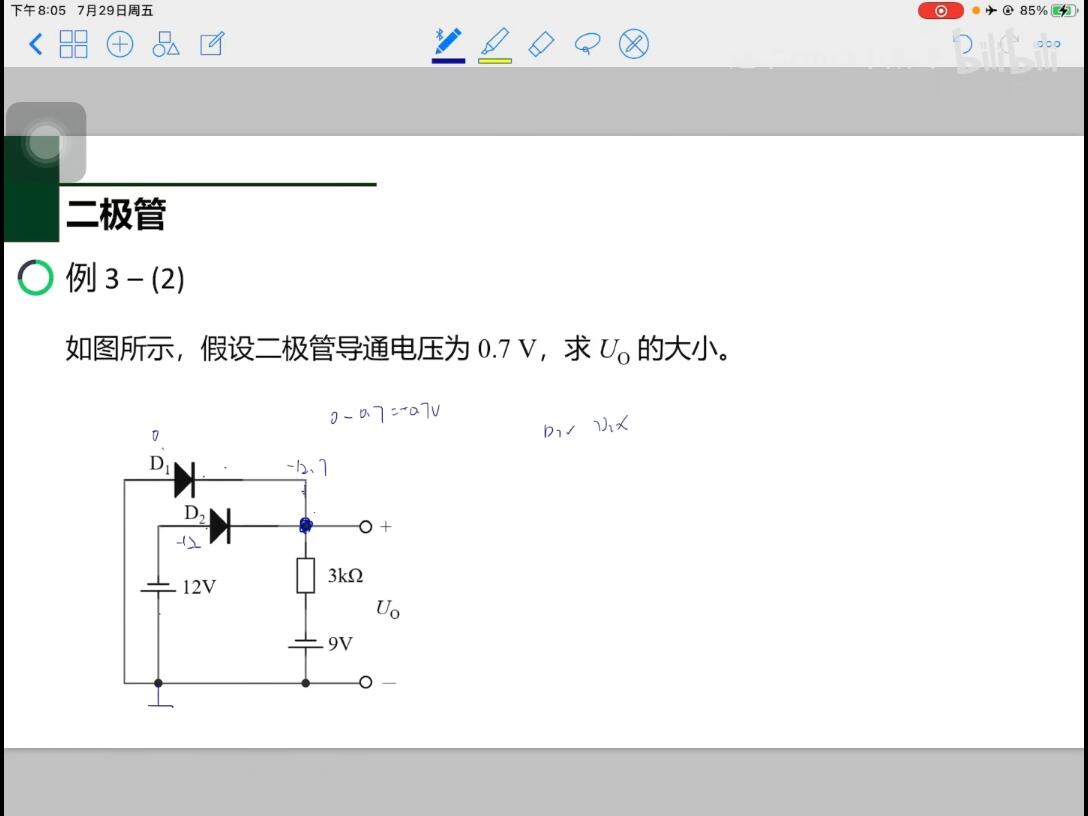

21:39 共阴二极管

24:23 多支路共阳二极管

右边支路的三个二极管可以等效成一个大二极管，导通电压为2.1V，同时导通或截止

假设法，只能有一条支路上二极管导通

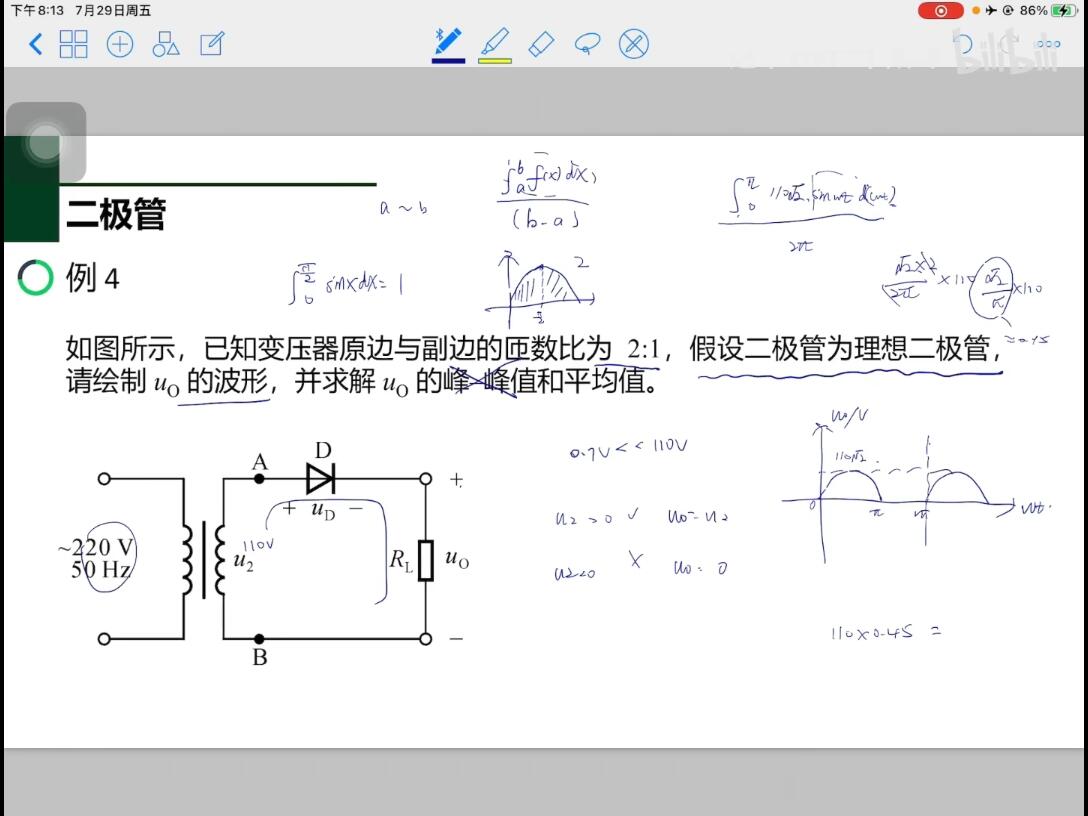

29:03 变压器和理想二极管

模电中若电压远大于导通电压，二极管可视为理想二极管，例如本题电压110V，导通电压0.7V，二极管为理想二极管，0为分界（大于0导通，小于0截止），画波形

峰峰值只在完整波中可求，本题正弦半波无意义

平均值算法为对一个周期求积分后再除一个周期，即算一个周期的面积除横坐标

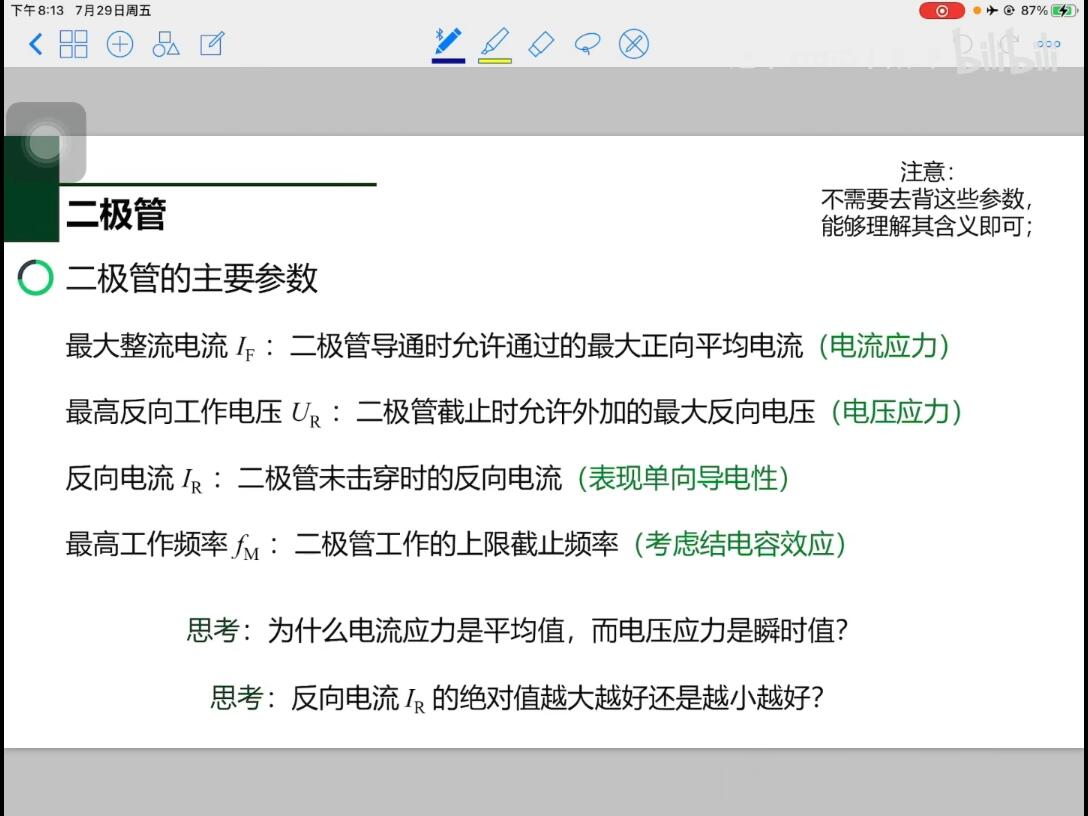

30:21 二极管的主要参数

最大整流电流是时间积累的，最高反向工作电压U是瞬时发生的，反向电流绝对值越小越好，意味着二极管单向导电性最好，最高工作频率，高频率时阻抗Z=1/jwc,w大，阻抗小，并联小电阻分流明显

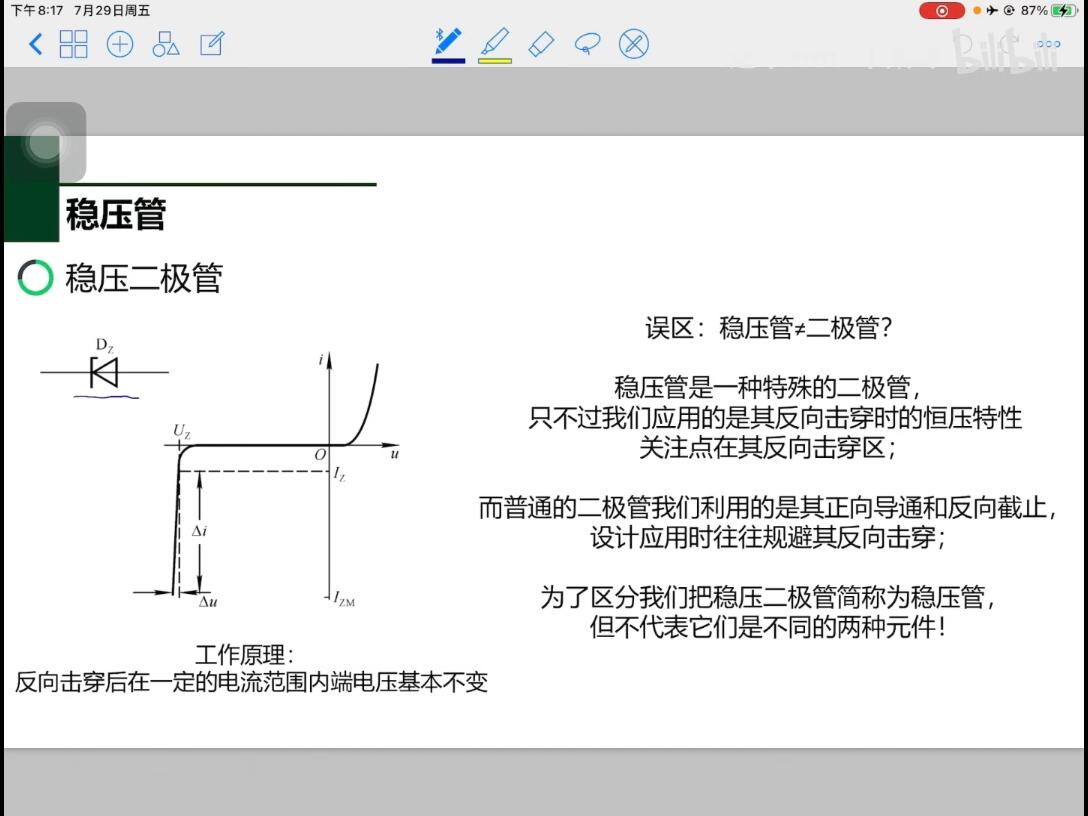

34:35 稳压二极管

稳压二极管是特殊的二极管，反向击穿时，端电压基本为一个定值，斜率非常陡

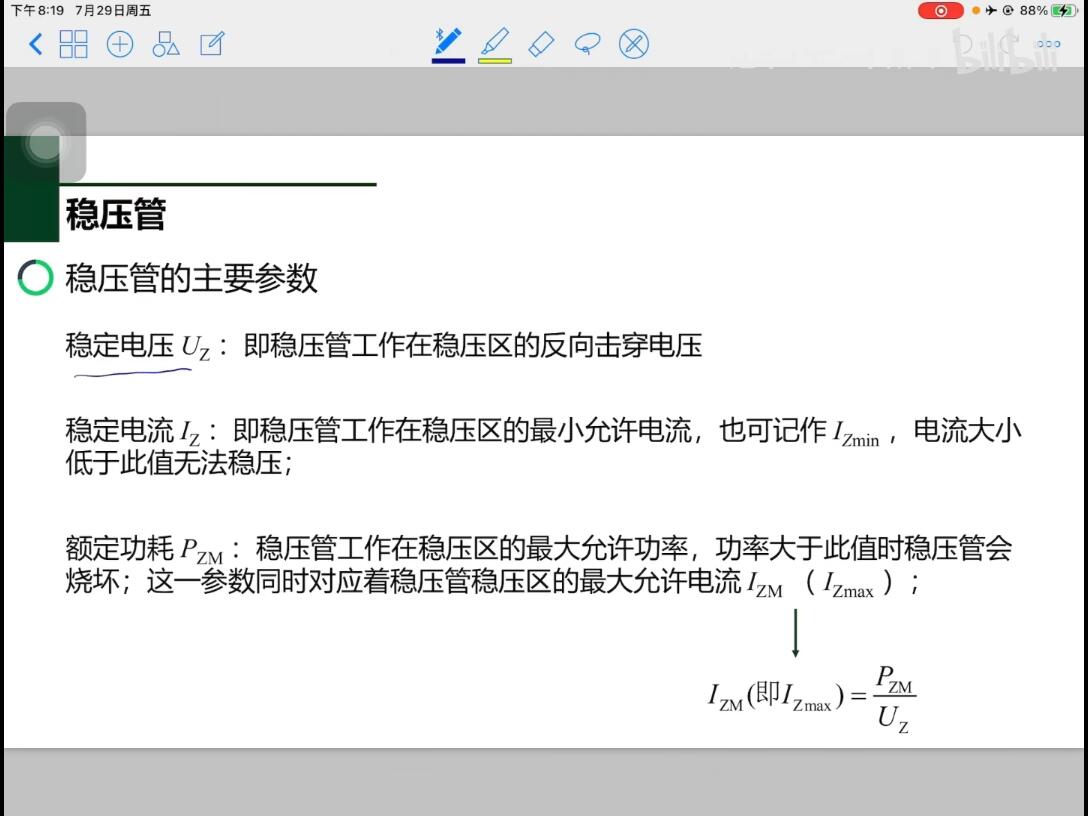

35:45 稳压管的三个参数

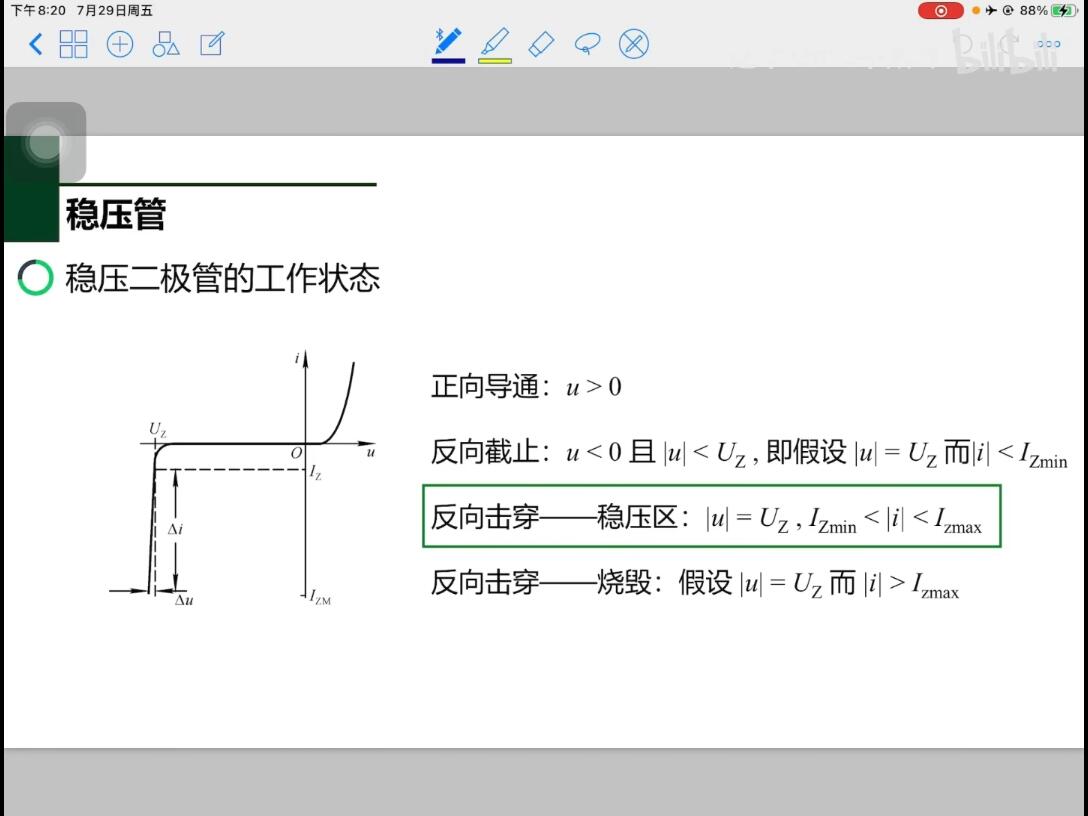

36:14 稳压管的工作状态

采用假设法，假设处于稳压状态，算电流，看是否在电流的上下限区间里。若在则假设成立，处于稳压状态，若小于最低电流则截止，若大于最大电流则稳压管烧坏了

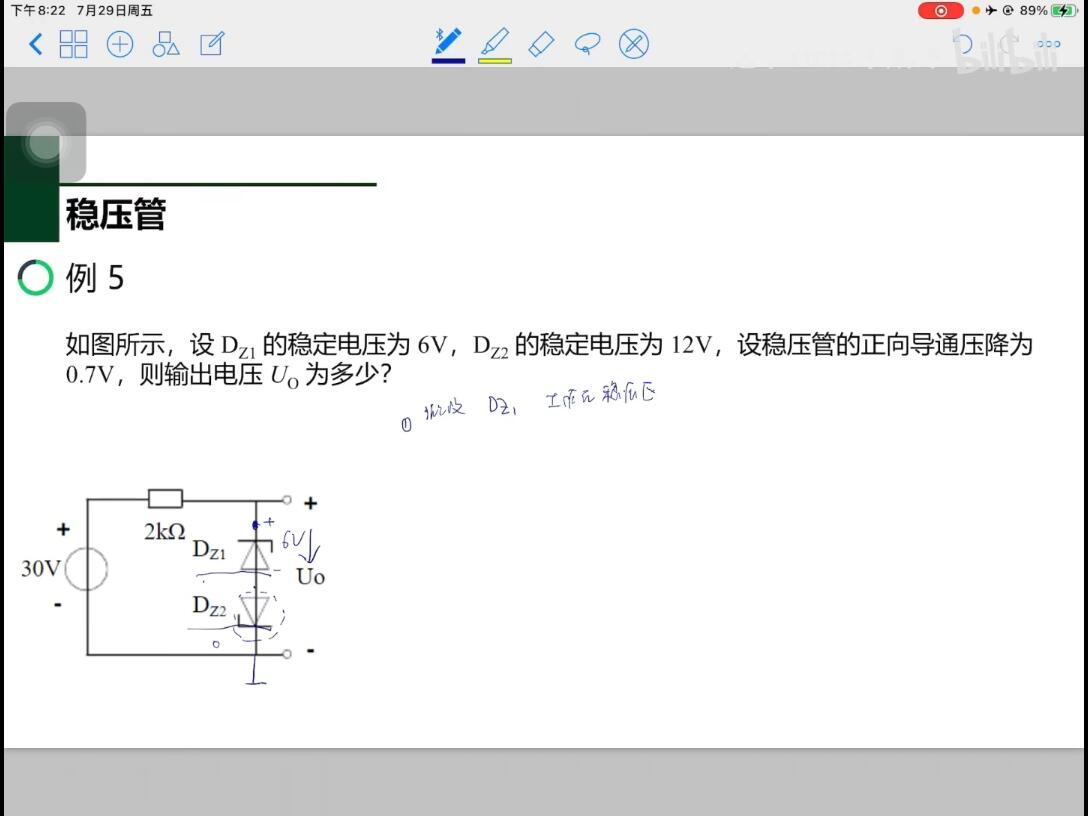

38:10 稳压管例题

假设法，假设Dz1处于稳压区，则反向电压，上面阴极要大于下面阳极电位，上正下负，作差得6V,电流为反向电流，从阴极流向阳极，即从上至下流。规定最下方电位为0，将Dz2开路，则Dz1阴极电位30V,阳极电位为30-6=24V,因为24-0>0.7V，所以Dz2正向导通，电流从上至下流，与Dz1流向相同，则假设成立，Dz1在稳压区，Dz2正向导通。

所以实际Dz2阳极电位为0+0.7=0.7V,Dz2阴极电位为0.7+6V=6.7V,故Uo=0+0.7+6=6.7V
