当我们谈论芯片制造的难度时，常常陷入“非黑即白”的误区：

有人说手机芯片都做到3nm了，肯定最难；

有人反驳汽车芯片关乎生命安全，标准更严苛；

还有人觉得AI芯片撑起ChatGPT，算力天花板更高。

其实这个问题没有标准答案

——三类芯片的“难”，藏在完全不同的赛道里，比拼的是截然不同的技术维度。

今天咱们就拆解这场“芯片难度争霸赛”，看清各自的核心壁垒。

手机芯片：追光者的极限竞速，难在“一寸空间一寸金”

手机芯片的核心使命是“在巴掌大的空间里，实现性能、功耗与集成度的极致平衡”。它就像一名冲刺奥运的短跑选手，每0.01秒的提升都要付出巨大代价，而且更新换代的发令枪每年都会响起。其难度集中在三个“极致”上：

1. 制程工艺的物理极限冲刺

手机芯片是半导体工艺的“急先锋”，从14nm到7nm、5nm再到如今的3nm，每缩小1nm，都是对人类工程学的挑战。

3nm芯片的晶体管密度达到每平方毫米2亿个以上，相当于在指甲盖上塞下上千亿个晶体管，信号传输距离以纳米计量，干扰控制需要精确到原子级别。

这种突破依赖顶级设备支撑——单台EUV光刻机成本超1.5亿美元，耗电量是传统设备的10倍，还需要25层光罩反复光刻，每一步都可能导致良率暴跌。

三星3nm工艺早期良率仅10%-20%，即便技术领先的台积电，初期良率也不足60%，足以见其难度。

2. 高度集成的“螺蛳壳里做道场”

现代手机芯片都是SoC（系统级芯片），一颗芯片要集成CPU、GPU、NPU、5G基带、ISP影像处理器等十几种功能模块。

比如苹果A17 Pro，不仅要支撑4K视频拍摄、3D游戏渲染，还要实现5G高速联网和实时AI翻译，模块间的数据传输不能有丝毫卡顿。设计师需要像精密的钟表匠，让数百亿晶体管协同工作，任何一个模块的设计失误，都可能导致发热失控或性能瓶颈。这种“全能型”集成需求，使得手机芯片的设计周期长达18-24个月，研发成本动辄数十亿美元。

3. 功耗与体验的生死博弈

用户既希望手机能满帧运行大型游戏，又要求续航能撑一整天，这种矛盾让功耗控制成为手机芯片的“必修课”。3nm工艺虽能将功耗降低45%，但实际应用中还要适配iOS、Android系统及数十万款APP，需要软硬件深度优化。比如高通骁龙8 Gen3，通过动态电压调节技术，在游戏时提升性能，在待机时降低功耗，仅这一项优化就需要数千次测试。这种“既要又要”的需求，让手机芯片的调试难度呈指数级上升。

汽车芯片：守夜人的极致坚守，难在“十年如一日的可靠”

如果说手机芯片是“短跑选手”，汽车芯片就是“马拉松冠军”，它的核心要求不是瞬间爆发，而是在极端环境下“十年如一日的稳定”。汽车芯片的战场在发动机舱、车轮旁、雷达天线附近，面临高温、震动、电磁干扰的三重考验，其难度体现在“三个极端”：

1. 极端环境的生存能力

汽车芯片的工作环境堪称“炼狱”：发动机控制芯片要承受-40℃到150℃的温度波动，新能源汽车的IGBT芯片需耐受200℃以上的瞬时高温，而安全气囊控制芯片在碰撞瞬间要抵抗剧烈震动。为实现这种耐受性，芯片必须采用特殊材料——比如用碳化硅替代传统硅基，耐高温性提升3倍，但制造难度和成本也随之翻番。封装工艺同样严苛，需使用抗震动的金属外壳，引脚焊接要能承受十万次以上的震动冲击，确保十年内不会脱落。

2. 极端严苛的安全与寿命要求

手机芯片失效最多导致死机，而汽车芯片失效可能危及生命。因此汽车芯片需通过ISO 26262功能安全认证，控制刹车、转向的芯片更是要达到最高的ASIL D级标准，必须采用“双核心锁步”架构——两个核心同时执行指令，一旦结果不一致立即触发安全机制。寿命要求同样苛刻，汽车使用寿命通常10-15年，芯片需连续工作1.5万小时以上，失效率低于10Fit（每10亿小时失效不超过10次），这一标准比手机芯片严格100倍。仅可靠性测试一项，就需要持续6个月以上，涵盖高低温循环、盐雾腐蚀、电磁干扰等数十项场景。

3. 长周期与多品类的双重挑战

汽车芯片的研发周期长达3-5年，远长于手机芯片，因为它要适配汽车的整个生命周期，还要支持未来的软件升级。更复杂的是，一辆智能汽车需要50多种芯片，从控制车窗的MCU到自动驾驶的计算芯片，品类繁多且要求各异。比如博世的发动机控制芯片用90nm成熟制程，而特斯拉FSD芯片却要用7nm先进制程，企业需同时掌握不同工艺的研发能力。加之汽车供应链认证严苛，新企业进入大众、宝马的供应链需2-3年，门槛极高。

AI芯片：破局者的极致算力，难在“量身定制的爆发”

AI芯片的核心任务是处理海量数据，支撑大模型训练和推理，它的难度既不是制程的极限，也不是寿命的坚守，而是“为AI任务量身定制的算力爆发”。这种“定制化”需求，让AI芯片走出了一条独特的技术路径：

1. 算力架构的颠覆式创新

AI任务以矩阵运算为主，传统CPU的串行架构效率极低，AI芯片必须设计专用架构。比如英伟达A100的Tensor Core，专门针对深度学习的张量运算优化，单芯片算力达到312 TFLOPS，是普通CPU的上千倍。谷歌TPU则采用“脉动阵列”架构，数据从一端进入后连续运算，避免重复存取，能效比比GPU提升30-80倍。这种架构创新没有成熟经验可循，需要从零开始设计指令集和计算单元，研发周期常超过3年。

2. 算力与带宽的失衡难题

AI训练需要处理海量数据，比如训练GPT-4需要万亿级参数，数据吞吐量惊人，这就要求AI芯片具备超高带宽的显存。英伟达H100配备80GB HBM3显存，带宽达到3.35 TB/s，相当于每秒传输3000部高清电影。但显存带宽的提升比算力提升更难，HBM3显存的堆叠工艺需要将8层晶圆垂直连接，良率不足50%，成本占芯片总价的40%以上。这种“算力跑得快，数据跟不上”的矛盾，成为AI芯片的核心瓶颈。

3. 生态与场景的深度绑定

AI芯片不能脱离软件生态独立存在，需要适配TensorFlow、PyTorch等深度学习框架，还要针对不同场景优化。比如用于自动驾驶的AI芯片，要适配激光雷达、摄像头等多传感器数据格式；用于数据中心的芯片，则要支持多节点集群运算。英伟达之所以能垄断AI芯片市场，不仅因为硬件强大，更因为其CUDA生态拥有数百万开发者，形成了“芯片-软件-应用”的闭环。新入局者要突破这种生态壁垒，难度远超硬件研发本身。

终极对比：没有绝对最难，只有赛道不同

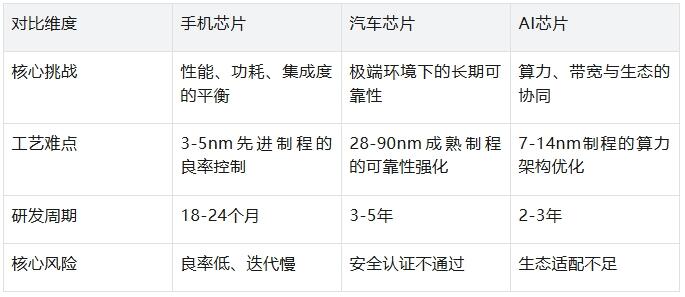

三类芯片的难度维度完全不同，若用“技术尖端性”“可靠性要求”“生态壁垒”三个维度来衡量，差异一目了然：

如果非要分出“难度天花板”，那么融合多类需求的芯片才是真正的终极挑战。比如自动驾驶计算芯片，既要用7nm先进制程实现200 TOPS以上的算力（堪比AI芯片），又要通过ASIL D级安全认证（堪比汽车芯片），还要控制功耗以适配车载电源（堪比手机芯片）。英伟达DRIVE Thor芯片就面临这样的考验，它集成Grace CPU和Blackwell GPU，15W功耗实现1000 TOPS算力，同时满足车规级可靠性，研发难度堪称“地狱级别”。

说到底，三类芯片的“难”，都是半导体行业的“硬骨头”，只是挑战方向不同：手机芯片挑战“技术极限”，汽车芯片挑战“时间极限”，AI芯片挑战“生态极限”。而中国芯片产业的突围，也正是在这三条赛道上同时发力——中芯国际攻坚手机芯片先进制程，比亚迪半导体突破汽车功率芯片，地平线打磨AI自动驾驶芯片。当这三条赛道都实现突破时，中国芯片的真正崛起才会到来。

你觉得未来哪类芯片的技术突破会最震撼？是手机芯片进入2nm时代，还是汽车芯片实现全场景智能，欢迎在评论区留下你的判断～
