🧩 一、产品概述

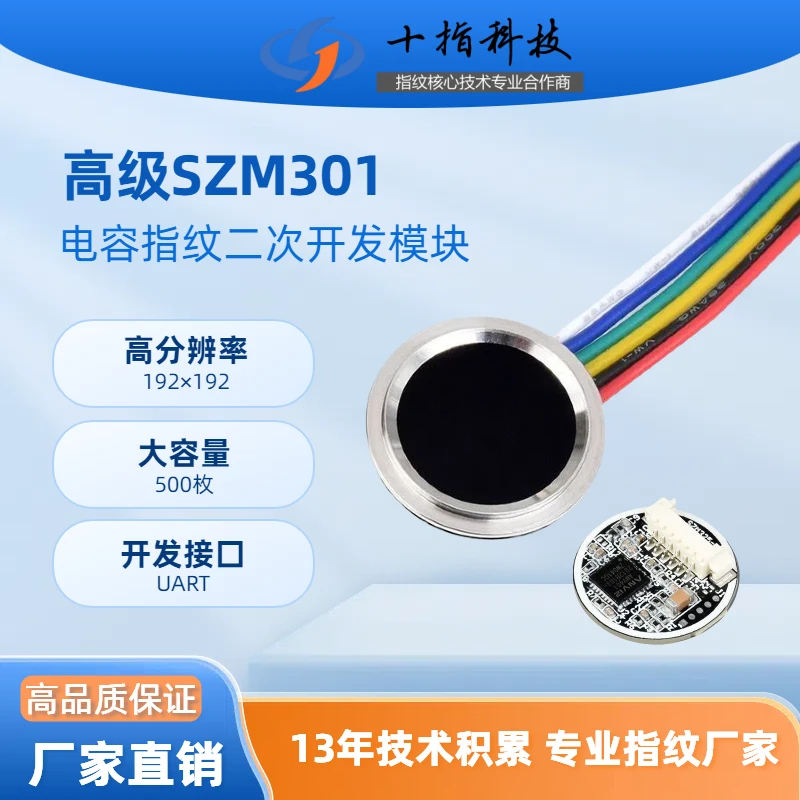

SZM301-S 是一款电容式触摸指纹识别模块，由指纹识别主板和电容式指纹传感器组成。模块集成了指纹采集、存储、比对功能于一体，支持二次开发，适用于多种嵌入式系统和终端设备。

✅ 二、优势与特点总结

类别 优势特点

模块设计 - 模块化设计，集成采集、存储、识别于一体

- 体积小、功耗低、稳定性强

- 适合大规模生产，具备成本优势

指纹算法 - 自研 TFS-9A 分类算法，11年优化

- 支持360°旋转识别

- 具备自学习功能

传感器技术 - 晶圆塑封，防雾、防尘、抗静电

- 内置人体感应，支持触摸唤醒

- 可识别假指纹（塑胶、硅胶等）

开发友好性 - 提供公开接口代码与指令集

- 支持组装式二次开发，降低开发难度

- 提供灵活的技术支持

兼容性 - 采用标准8字节通信协议

- 图像与特征值与公司其他产品兼容

性能指标 - 比对速度：1:N < 500ms（N≤100）

- 存储容量：500枚（可扩展）

- 分辨率：508 DPI

- FRR：<0.1%，FAR：<0.001%

- 使用寿命：100万次

低功耗设计 - 静态电流 <16µA，休眠电流 ≈2µA

- 支持触摸唤醒（IRQ信号）

📌 三、关键信息归纳

1. 硬件规格

处理器：Cortex 内核，120MHz

传感器类型：电容式触摸

图像像素：192 × 192

灰度等级：8位

接口：UART TTL（默认波特率 19200）

连接器：XH-1.25-6P

2. 电气参数

电压：2.7V ~ 3.3V

动态电流：<50mA

静态电流：<16µA

ESD防护：接触8KV / 空气15KV

工作温度：-20°C ~ 70°C

3. 通信协议

协议格式：8字节标准帧 / 可变长帧（数据头+数据包）

校验方式：异或校验（CHK）

指令类型：包括指纹添加、删除、比对、特征值上传/下载、休眠控制等

4. 应用领域

智能锁、保险箱、箱包锁

移动终端（手机、平板、穿戴设备）

考勤/门禁系统

金融安全（ATM、银行柜员管理）

计算机外设、身份认证、政府应用等
