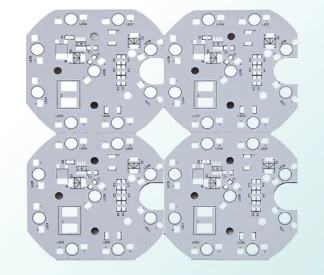

金属基覆铜板 PCB 的核心价值是 “高效散热”，但仅靠金属基板的高导热性不足以满足高功率场景需求 —— 若热设计不当（如热路径过长、散热面积不足），100W 功率器件的温度仍可能超 100℃。热设计需围绕 “热阻最小化、热路径最短化、散热面积最大化” 三大逻辑，通过结构优化、辅助散热设计、热仿真验证，将器件温度控制在额定范围内（通常≤85℃）。今天，我们解析热设计核心原则、散热强化技术与测试方法，结合案例帮你实现极致散热。

一、热设计核心原则：从源头降低热阻

1. 热路径最短原则

热路径是 “器件→铜箔→绝缘层→金属基板→外部散热结构”，每增加一段路径，热阻增加 30% 以上，设计需：

• 高功率器件（如功率管、LED 阵列）直接焊接在 “大面积铜箔焊盘” 上（焊盘面积≥器件封装面积的 1.5 倍），铜箔厚度≥2oz（70μm），减少铜箔热阻；

• 器件下方的金属基板无开槽、无镂空（开槽会切断热路径，热阻增加 50%），例如 10W LED 焊盘下方金属基板需完整覆盖，不得为避让其他电路开槽；

• 避免器件悬空布置（如通过长导线连接），长导线会导致热路径延长（热阻增加 0.2℃/W），需将器件紧贴金属基板区域。

2. 热阻分配原则

总热阻需控制≤1℃/W，合理分配各环节热阻：

• 铜箔热阻≤0.05℃/W（通过加厚铜箔、增大焊盘面积实现）；

• 绝缘层热阻≤0.5℃/W（选用导热系数≥2.0W/(m・K) 的绝缘层，厚度≤0.1mm）；

• 金属基板热阻≤0.1℃/W（选用导热系数≥2.5W/(m・K) 的铝基或铜基）；

• 外部散热结构（如散热片）热阻≤0.35℃/W。

3. 案例：50W 电源模块热阻分配

• 铜箔（2oz）：0.04℃/W；

• 绝缘层（2.5W/(m・K)，0.1mm）：0.4℃/W；

• 铝基板（2.5W/(m・K)，2.0mm）：0.08℃/W；

• 铝制散热片（面积 100cm²）：0.3℃/W；

• 总热阻 = 0.82℃/W，器件温度 = 50W×0.82℃/W+25℃=66℃（符合要求）。

二、散热强化技术：多维度提升散热效率

1. 散热过孔阵列设计

散热过孔是 “铜箔→金属基板” 的导热捷径，可降低热阻 20-30%：

• 参数设计：孔径 0.5-1.0mm，孔壁铜厚≥20μm，间距 2-3mm，呈梅花形分布；

• 布置原则：过孔阵列覆盖高功率器件焊盘下方及周围（半径 5mm 范围内），数量≥10 个 /cm²，例如 5mm×5mm 的 LED 焊盘下方布置 25 个散热过孔；

• 工艺要求：过孔需 “贯通金属基板”（而非仅贯通绝缘层），孔底与金属基板可靠连接（焊接或导电胶固定），确保导热通路畅通。

2. 金属基板裸露与散热结构结合

• 局部裸露金属基板：将高功率器件区域的绝缘层与铜箔去除，裸露金属基板（面积≥器件面积的 2 倍），直接与外部散热片贴合，热阻降低 40%；

• 导热垫辅助：金属基板与散热片之间垫 “高导热硅胶垫”（导热系数 3-5W/(m・K)，厚度 0.5-1mm），填充缝隙（空气热阻大，导热系数仅 0.026W/(m・K)）；

• 主动散热：功率≥100W 时，在散热片上加装风扇（风速 2m/s），散热效率提升 60%，例如 100W 器件用风扇后温度从 95℃降至 65℃。

3. 铜箔散热网络优化

• 大面积铜箔铺铜：除电路布线外，其余区域用铜箔铺铜（厚度≥1oz），形成 “散热网络”，将分散器件的热量集中传导至金属基板；

• 铜箔导热条：高功率器件之间用宽铜箔条（宽度≥5mm，厚度 2oz）连接，实现热量均衡分布，避免局部热点（温度差≤10℃）。

三、热仿真与测试：验证散热效果

1. 热仿真工具与流程

• 工具：Ansys Icepak、Flotherm（专业热仿真软件）；

• 仿真步骤：①建立 PCB 模型（金属基板、绝缘层、铜箔、器件三维模型）；②设置材料参数（导热系数、密度、比热容）；③施加边界条件（器件功率、环境温度 25℃、散热片参数）；④求解后查看温度分布云图，识别热点；

• 优化迭代：若热点温度超标（如 > 85℃），增加散热过孔、扩大铜箔面积或加厚金属基板，重新仿真直至达标。

2. 热测试方法

• 温度测量：用红外热像仪（精度 ±0.5℃）拍摄 PCB 表面温度分布，记录热点温度；用热电偶（K 型，精度 ±1℃）粘贴在器件表面，测量实时温度；

• 热阻测试：通过 “功率 - 温度法” 计算总热阻 —— 施加不同功率（如 20W、40W、60W），测量器件温度，绘制功率 - 温度曲线，斜率即为总热阻；

• 可靠性验证：在额定功率下连续工作 24 小时，监测器件温度波动≤5℃，无异常发热。
