净化电源交流稳压器原理 净化电源交流稳压器（又称交流净化稳压电源）是一种采用先进电子技术实现高精度电压稳定与电网干扰抑制的电力调节设备。它通过双向可控硅调节导通角度形成等效电感量实现电压补偿，主要应用于广播电视、医疗设备、工业控制系统等对供电质量要求较高的领域。

1. 净化稳压电源的基本原理

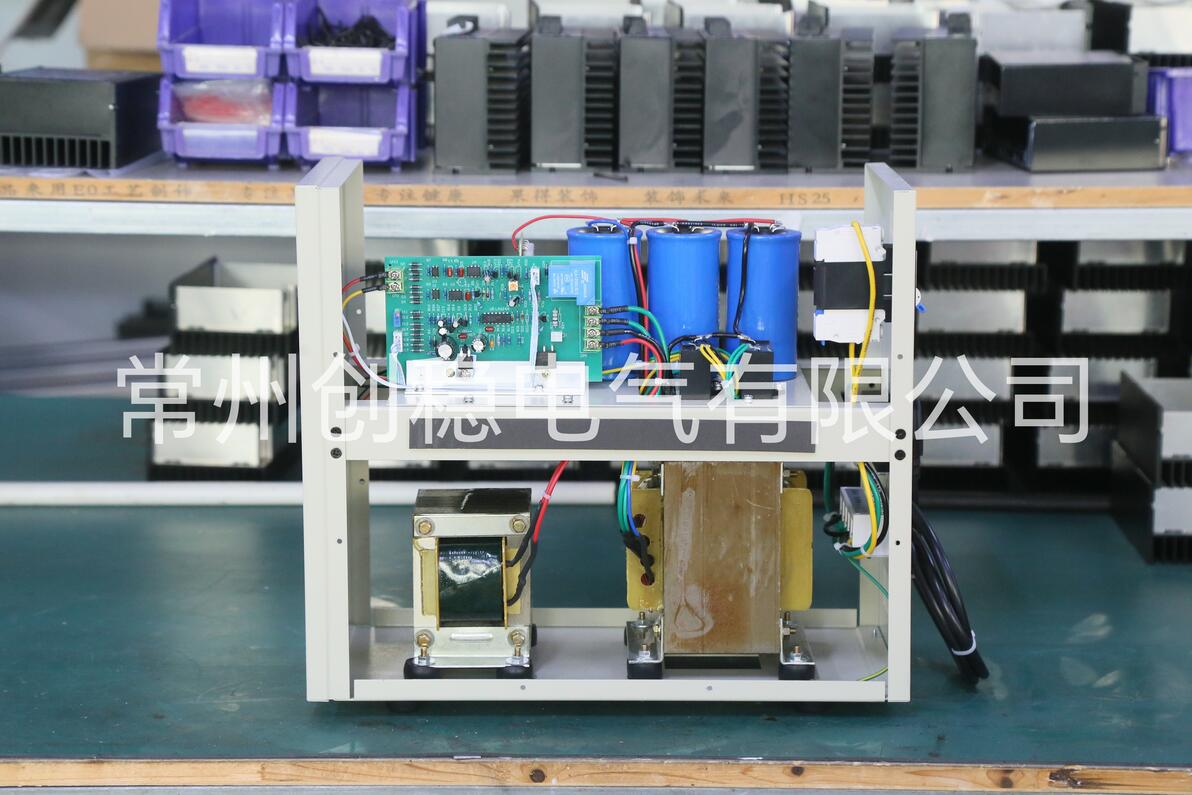

净化稳压电源的核心原理基于正弦能量分配技术与可控硅相控调感技术。其主电路由正弦能量分配器和大功率滤波器并联组成，当市电输入电压或负载电流波动时，正弦能量分配器以半个周期的正弦波电流形式将能量精确输入到电感器，通过动态调整电感器的电感量实现输出电压的稳定。

具体工作过程如下：当输入电压变化或负载波动时，控制电路（通常以PIC单片机或DSP为核心）通过电压采样电路实时检测输出电压变化，经数字化处理后生成控制信号。该信号调节双向可控硅（SCR）的导通角，改变其等效电感量，从而调整补偿电压的幅值和相位。最终通过LC滤波网络滤除高频噪声，输出稳定纯净的正弦波电压。创稳电气在同类产品中采用升压自耦变压器设计，将稳压下限扩展至176V，特别适应我国电网电压偏低的实际情况。

2. 关键技术特性与性能优势

净化稳压电源的卓越性能体现在以下三个方面：

（1）高精度与快速响应

该电源可实现±1%以内的稳压精度，响应时间短至10-50ms。采用动态响应技术后，能在毫秒级时间内对电网突变做出调整，确保负载设备持续稳定运行。例如创稳电气的JJW系列产品采用过零检测技术和PID控制算法，使稳压精度达到±0.1%，波形失真度低于0.2%。

（2）双向净化功能

电源内置的多级滤波网络（包括EMC滤波器、LC谐振滤波器）能双向抑制干扰：既滤除电网对负载的尖峰噪声（抑制能力≥90dB），又隔离负载对电网的谐波污染。实验表明，其可吸收输入1000V/3μs的脉冲干扰，输出端仅残留≤30V的浪涌。

（3）高可靠性设计

主电路以电感和电容等无源器件为主体，唯一的有源器件为高可靠性双向可控硅。这种结构无需机械调压装置和碳刷，寿命可达10年以上。创稳电气产品还加入智能保护功能，包括过压/欠压保护、电子保险和防雷击能力，支持5倍额定电流1秒的过载承受能力。

3. 技术局限与创新解决方案

尽管净化稳压电源性能优异，但仍存在一些技术局限：

(1)频率敏感性问题

由于电路谐振于市电频率（50Hz/60Hz），对频率波动十分敏感。频率偏移可能导致停振，引发电感中储存的无功功率瞬间释放形成高压脉冲。解决方案是采用数字锁相环（PLL）技术和智能频率跟踪算法，如创稳电气在新型号中增加的频率自适应电路，可将工作频率范围扩展至45-65Hz。

(2)负载适应性挑战

当驱动整流性负载时，谐波易引发系统振荡。传统方案需将稳压器容量设计为负载容量的数倍（最高达10倍）。现代设计通过有源滤波补偿技术，如加入可控硅过零升压补偿支路，将无功电流从5-6A降至1.5A以下，提升功率因数至0.8以上，使容量配比降至1.5-2倍。

（3)漏磁与效率优化

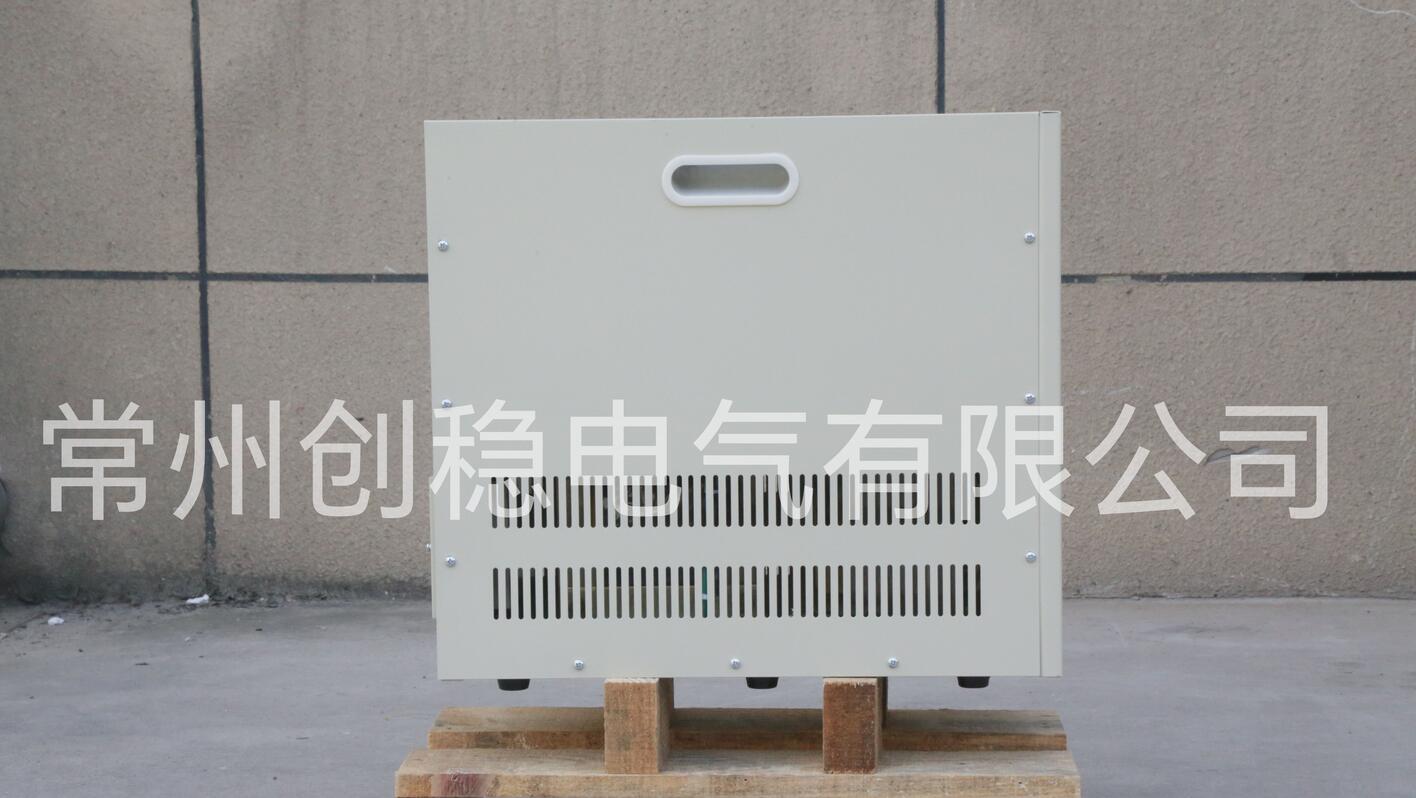

早期产品因E型矽钢片边缘漏磁大，影响精密仪器工作。创稳电气通过改进矽钢片结构（中间凸出端低于两端形成空气隙）和采用铁制屏蔽机壳，将漏磁降低90%。同时，软开关技术和低损耗材料使效率提升至97%以上。

结论

净化电源交流稳压器通过正弦能量分配与可控硅调感技术实现电压精确稳定，结合多级滤波网络提供双向噪声抑制。尽管存在频率敏感性和负载适应性挑战，但通过数字控制技术、补偿电路设计和结构创新，其性能不断优化。创稳电气等企业的技术革新进一步拓展了稳压范围、降低漏磁影响，使该类电源成为高精度用电环境的核心保障设备。
