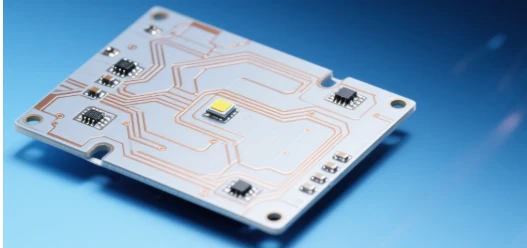

在精密仪器仪表领域（如工业温度计、示波器、信号发生器），元件密集化与长期高负荷运行导致的 “局部过热” 是影响检测精度的关键痛点 —— 普通 FR-4 基板导热系数仅 0.3-0.5W/(m・K)，无法快速导出运算放大器、ADC 等元件的微小损耗热量（通常 1-5W），可能导致元件温度升高 15-20℃，检测误差从 0.1% 飙升至 1% 以上。铝基板 PCB 凭借 “金属基材高导热 + 绝缘层低热阻” 的特性，成为仪器仪表散热的核心解决方案。本文结合仪器仪表的精度需求，解析铝基板的适配设计要点与实际应用案例。

仪器仪表对铝基板的核心需求集中在 “低热阻、尺寸适配、电气绝缘” 三大维度。首先是热阻控制，仪器仪表的敏感元件（如高精度运放 AD8605）允许的最大温升≤5℃，铝基板需将整体热阻控制在≤1.5℃/W—— 这要求铝基板的三层结构（铝基材、绝缘层、铜箔）精准匹配：铝基材优先选用 1060 纯铝合金（导热系数 205W/(m・K)，比 6061 铝合金高 15%），确保热量快速传导至基板边缘；绝缘层选用环氧树脂基导热材料（导热系数 1.2-1.8W/(m・K)，厚度 50-80μm），既保证电气绝缘（耐压≥2.5kV），又降低热阻；铜箔选用 1oz（35μm）高纯度电解铜，减少导体热阻，同时满足仪器仪表的低电流（≤1A）传输需求。

其次是尺寸与结构适配，仪器仪表 PCB 通常为小型化设计（面积 5-20cm²），铝基板需兼顾散热与空间：一是基板厚度控制在 1.0-1.6mm（铝基材厚度 0.8-1.2mm，绝缘层 + 铜箔 0.2-0.4mm），避免过厚影响仪器内部装配；二是边缘设计为 “圆角结构”（半径≥1mm），防止安装时划伤仪器壳体；三是在敏感元件（如 ADC 芯片）下方的铝基材上预留 “散热盲槽”（深度 0.3mm，面积与元件一致），通过增大散热面积进一步降低局部温度。

电气绝缘与电磁兼容是仪器仪表铝基板的另一关键。仪器仪表的信号多为 mV 级微弱信号（如温度计的铂电阻信号），铝基板的绝缘层需避免漏电导致的信号干扰 —— 绝缘层体积电阻率需≥10¹⁴Ω・cm，介损角正切（tanδ）≤0.02@1MHz，防止绝缘层损耗引入噪声；同时，铝基板的铝基材需通过单点接地（接地电阻≤0.1Ω）与仪器外壳连接，避免基材成为电磁辐射的 “天线”，干扰微弱信号采集。

实际应用案例印证了铝基板的优势：某厂商为高精度示波器设计信号采集模块时，初期采用 FR-4 基板，运放 AD8605 工作温度达 45℃，示波器测量误差 0.8%；改用 1060 铝基材 + 1.5W/(m・K) 绝缘层的铝基板后，运放温度降至 32℃，误差降至 0.2%，满足工业级精度要求。此外，在工业温度计的铂电阻信号调理电路中，铝基板将调理芯片的温升控制在 3℃以内，确保温度测量精度稳定在 ±0.1℃。

需注意的是，仪器仪表铝基板需避免过度设计：无需选用厚度超过 2oz 的铜箔（仪器电流小，厚铜箔会增加热阻），绝缘层导热系数无需超过 2W/(m・K)（避免成本过高），铝基材也无需选用航空级铝合金（1060 纯铝已能满足散热需求），平衡性能与成本是关键。
