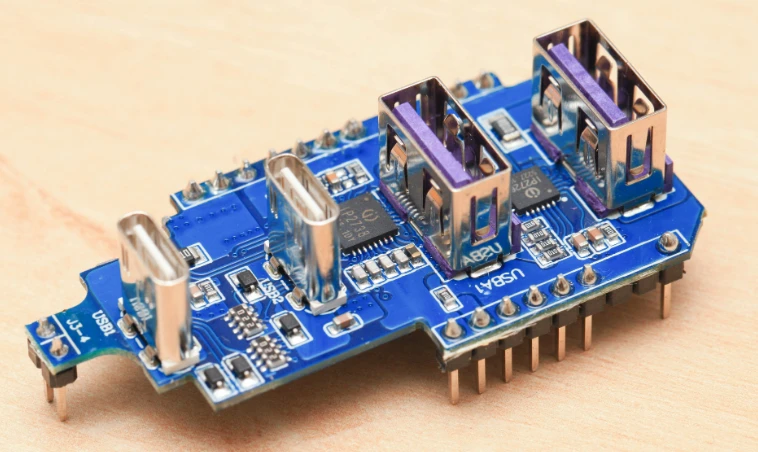

快充插座（如支持 PD/QC 协议的 65W/120W 插座）是消费电子快充时代的核心配套设备，其 PCB 需应对 “高功率散热、大电流承载、协议兼容性” 三大挑战。与普通插座 PCB 不同，快充插座 PCB 需在狭小空间内集成 AC-DC 转换器、快充协议芯片与功率 MOS 管，既要将功率器件的温升控制在 40K 以内，又需保障 20V/3.25A（65W）大电流下线路不烧毁，同时避免协议信号干扰导致快充中断。

一、快充插座 PCB 的核心设计要点

1. 散热设计：控制高功率温升

快充插座 PCB 的散热能力直接决定功率上限，核心散热方案包括：

• 基材选择：功率器件（如 MOS 管、整流桥）区域采用铝基板（导热系数≥2.0W/m・K），将器件热量快速传导至插座金属外壳，温升比传统 FR4 基材降低 50%；非功率区域采用高 TG FR4 基材（TG≥170℃），平衡成本与散热；

• 铜箔优化：功率回路采用 3oz-4oz 厚铜，线宽≥6mm（65W）/10mm（120W），电流密度≤2A/mm²，减少铜箔自身发热；在 MOS 管焊接区域设计 “铜皮开窗”（面积≥10mm×10mm），增强散热面积；

• 散热孔布局：在功率区域周围设置 φ0.8mm 散热孔（间距 5mm），通过空气对流辅助散热，进一步降低温升 5-8K。

2. 大电流承载：保障供电稳定

快充插座的大电流（最高 5A）对 PCB 的导电性能要求严苛，需满足：

• 孔铜与焊盘：功率引脚过孔内径≥0.6mm，孔铜厚度≥25um，焊盘直径≥2.5mm，通过 “电镀 + 填充” 工艺增强导电性，避免过孔发热烧毁；

• 材料导电率：铜箔选用高纯度电解铜（纯度≥99.9%），导电率≥58MS/m，减少电流传输损耗；

• 连接可靠性：采用高温锡膏（熔点 217℃）焊接功率器件，焊点空洞率≤3%（通过 X-RAY 检测），避免大电流下焊点软化导致接触电阻增大。

3. 协议信号防干扰

快充协议（如 PD 3.0、QC 4.0）的高频信号（1MHz-100MHz）易受功率回路干扰，需通过设计优化：

• 分区布局：将高压功率回路（AC 220V/DC 20V）与低压协议回路（3.3V）分开布局，间距≥4mm，中间设置接地屏蔽层，屏蔽效能≥25dB；

• 阻抗控制：协议信号回路采用 50Ω 特性阻抗，线宽 0.15mm±0.01mm，通过芯碁 LDI 曝光机精准控制，减少信号反射；

• 滤波设计：在协议芯片电源端预留 0402 封装陶瓷电容位（100nF），滤除功率噪声，确保协议通信成功率≥99.9%。

二、捷配：快充插座 PCB 的高功率解决方案

捷配作为可靠的 PCB 供应商，针对快充插座的高功率需求，提供 “散热优化、大电流适配、信号防干扰” 全维度支持：

1. 散热与大电流工艺保障

捷配在广东深圳基地部署铝基板专属生产线，可实现 1-4 层铝基板稳定量产，导热系数覆盖 2.0W-5.0W/m・K，满足 65W-120W 快充插座需求；厚铜工艺支持 3oz-4oz 铜厚，铜厚均匀性偏差≤10%；功率过孔采用 “激光钻孔 + 电镀填充” 工艺，孔铜厚度≥28um，导电性能比传统工艺提升 20%。

2. 协议信号测试能力

捷配配备网络分析仪（Agilent N9928A）与 EMC 测试设备，针对快充插座 PCB 开展：

• 协议信号阻抗测试（偏差≤±3%）；

• 辐射发射测试（频率 30MHz-1GHz），确保符合 GB/T 9254-2022《信息技术设备的无线电骚扰限值和测量方法》；

• 动态电流测试（模拟 0-5A 电流变化），验证 PCB 在快充功率波动下的稳定性；测试后出具专项报告，确保协议通信无干扰。

3. 快充场景定制服务

捷配配备 “快充 PCB 技术团队”，可根据客户快充功率（65W/120W）、协议类型（PD/QC）定制方案：

• 提供铝基板与 FR4 混合设计，比全铝基板成本降低 35%，同时满足散热需求；

• 优化功率回路与协议回路布局，减少后期 EMC 整改成本；

• 支持小批量试产（100-500 片）与大批量量产（10000 片以上），打样 2-3 天交付，批量订单 5-7 天完成，适配快充插座快速迭代需求。
