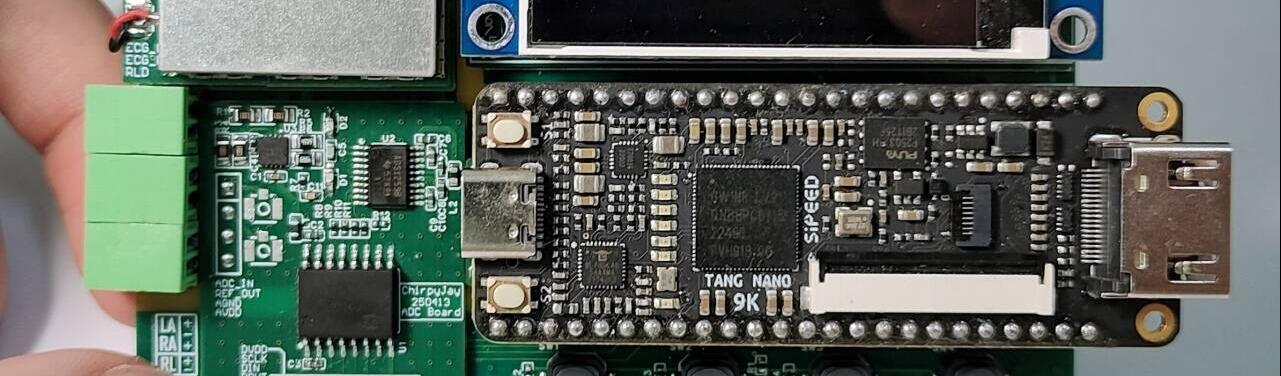

一、ADS1259使用要点

可能用FPGA驱动低速ADC有点“大马拉小车”的感觉，但还是想借机熟悉Verilog。另一方面，玩耍开心就好，还是不要太在意整体成本的合理性了（（

1、SPI接口和对应模式

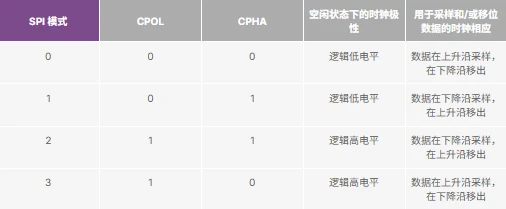

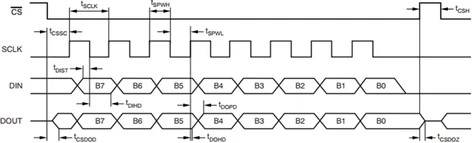

ADS1259是SPI接口，其时钟空闲低电平，数据在时钟下降沿采样。

即时钟极性CPOL=0，时钟相位CPHA=1，对应SPI mode 1。

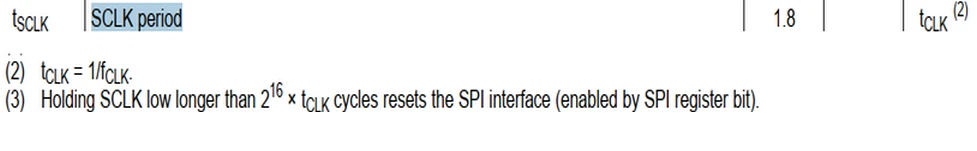

其SPI时钟频率不超过系统时钟的1/1.8，即应小于4MHz（7.3728/1.8）。

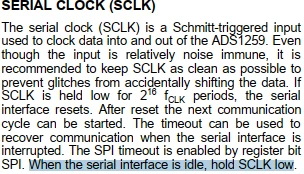

将时钟拉低9ms左右可复位SPI接口。一些隔离场景，需要CS脚接地以简化连线，此时仍可通过拉低时钟完成复位，这对稳定性有利。

2、转换模式和START脚

转换模式分为门控（Gate Control）和脉冲控制（Pulse Control）。

在门控模式下，START脚拉高或发送START命令会启动连续采样，只有在拉低或发送STOP命令后才会停止。采样过程中，只需等待DRDY下降沿读取数据。

门控模式适合于以固定采样频率连续采集的场景。但若配合外部模拟开关进行多通道轮询，需注意通道切换后的建立时间。

在切换瞬间采集到的并非最新值，因此应丢弃前几个无效样本。上图标示了应丢弃的样本数。

在脉冲控制模式下，拉高START引脚或发送START命令会触发一次单次采样，采样完成后自动停止。只有再次拉高START引脚或重新发送START命令，才会启动下一次采样。

脉冲控制模式下的每次转换都需要等待上图所示的建立时间，因此无法达到设定的采样频率，适合于外部触发的单次采样。门控模式下存在1个建立时间的滞后，但能保持特定采样频率连续采样。

总结：

① 由于这里希望以3.6KHz连续采样，所以应当选择门控模式；

② CS脚可以保持接地，因为拉低一段时间的SCLK同样可以复位接口；

③ START引脚可固定接地或接VDD，采样由命令控制即可，引脚控制与命令控制功能等效、互为平级。

3、命令和寄存器

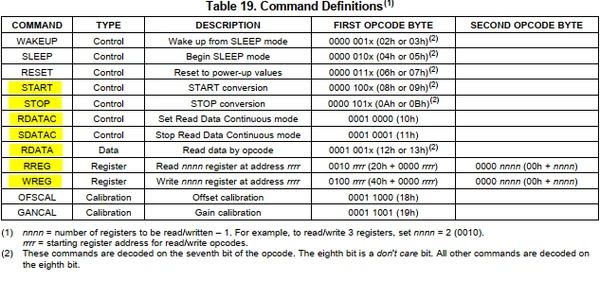

这里主要关注7条命令：

START：门控模式下触发连续转换，脉冲控制模式下触发单次转换；

STOP:    停止门控模式下的连续转换，脉冲控制模式下无需关注；

RDATA：读取样本数据；

RDATAC/SDATAC：开启或退出连续读取。连续读取下无需发送RDATA命令，等待DRDY下降沿后可直接读取3字节样本数据。

RREG/WREG：读和写寄存器。

初始化与3个寄存器有关，这里的初始化流程如下：

① 0x06：RESET命令复位所有寄存器，非必需但做了更“优雅”（（（

② 0x40：前4位（0100）表示WREG命令，后4位（0000）表示起始地址，即从0h开始写入；

③ 0x02：写入寄存器数量减1，初始化需写3个寄存器。

④ 0x05、0x10、0x06 ：对应寄存器CONFIG0~2，设置采样频率3.6KHz、SINC2、门控模式等。

二、ADS1259的Verilog驱动

SPI主机是copy的 https://github.com/nandland/spi-master

控制逻辑比较简单： 考虑到这里ADC的隔离电源和FPGA上电不同步，因此上电先延时一段时间等待硬件稳定，然后发送一段初始化序列，最后进入采样状态，中途可以发送停止或重启命令（后者实际没有写，俺想其实停止的时候可以由单片机控制断电，复电时重新初始化）。

这里萌新想尝试三段式状态机。（虽然后来又感觉，不复杂的过程顺着思路直接描述其实可读性更好欸！或许可以相信综合器的智慧、并没有必要执着于三段式。）

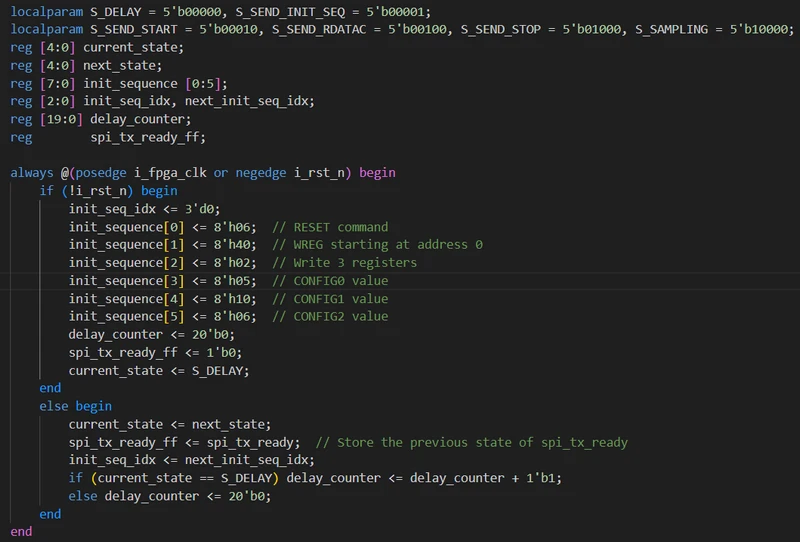

三段式的第一段负责时序逻辑：更新次态到现态；自增延时计数器。

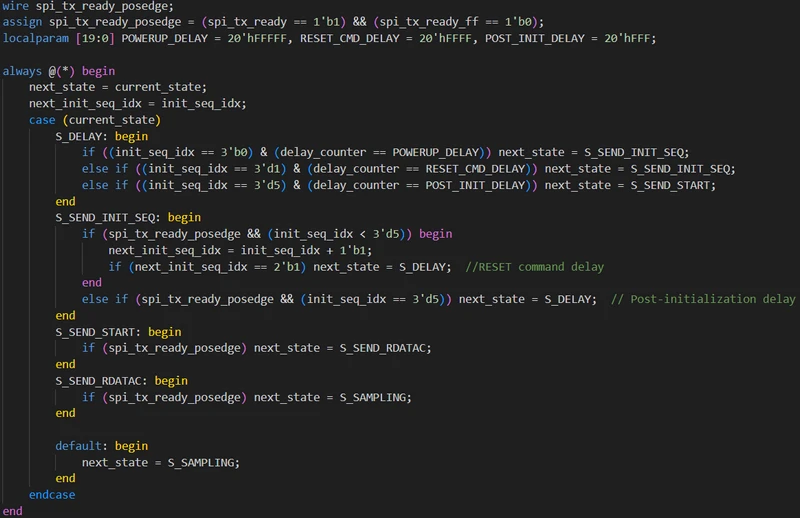

第二段是组合逻辑：描述状态的转移规律，由现态推出次态。

延时状态对应三种不同延时值，上电延时的时间最长。

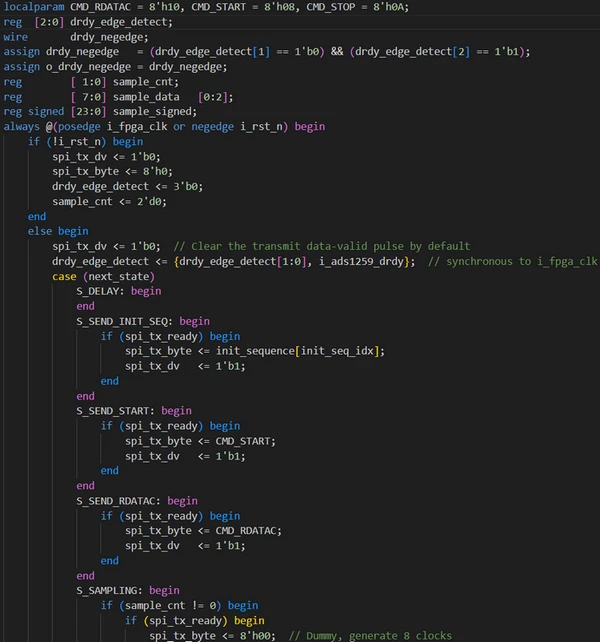

第三部分负责各状态下的输出：在spi_tx_ready上升沿，将对应状态的命令发送给ADC。

例子的网盘链接在结尾贴出。

三、高云Basic FIR核

1、系数的生成

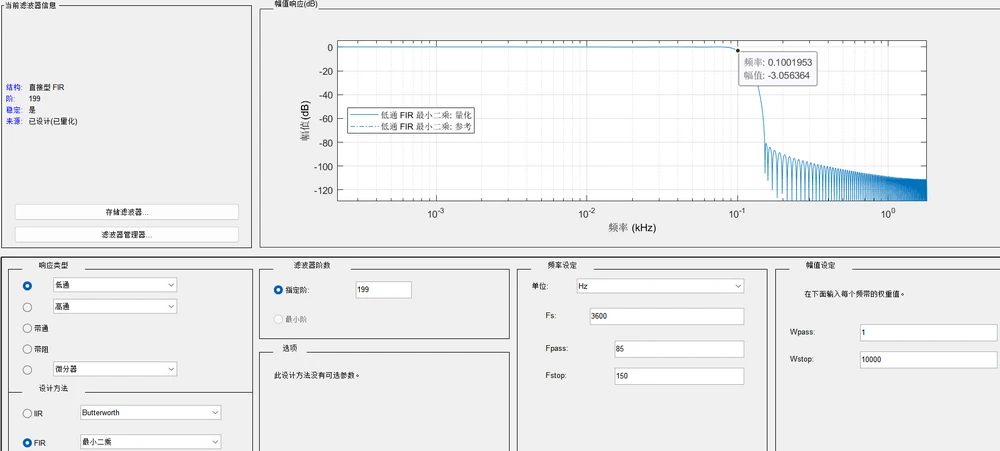

用MATLAB FDATool生成199阶的低通。抽头数是阶数加1，为200。

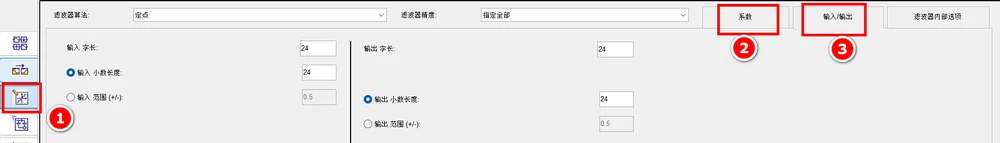

点击设置量化参数，这里的ADC是24位，因此系数和输入输出位宽均设置成24位。

点击“文件” - “导出”，选择导出系数为二进制。

删除导出文件中的注释，仅保留二进制系数。

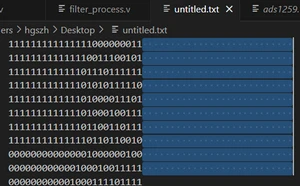

在VSCode中按住shift+alt，框选多余的空格并删除。

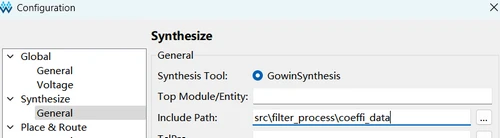

把系数重命名为txt文本，保存在工程目录下，将文件路径添加到云源中。

通过这种方式，综合器会把系数文本替换到数组中。 2、IP核的使用

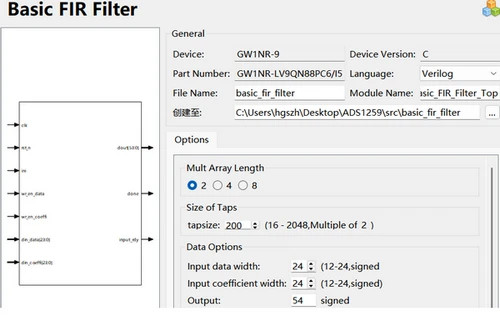

设置输入和系数位宽均为24bit，输出位宽是固定的54bit，119阶抽头数200。

乘法器阵列长度越大，运算速度越快。由于ADC采样频率很低，选最小长度以节省资源。 3、输出的截位 数据有效位宽是24bit，而IP核固定输出位宽54bit，需要截取其中的一部分。

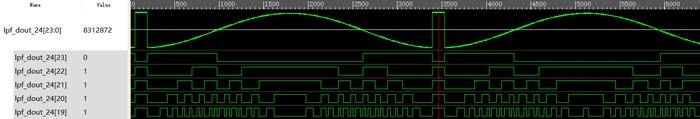

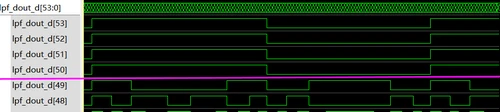

输入一个使ADC饱和的信号，在ILA中观察FIR滤波器的输出。

由于高4位始终不变，将第50位作为符号位，截取[50:27]。

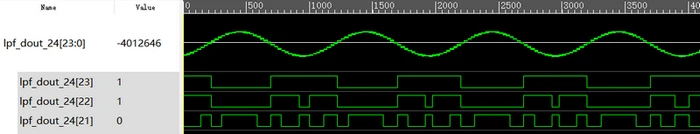

后来发现，这样做幅值是正常的，但信号的底部或顶部在一些频点会发生翻转。

尝试向上截取[51:28]后，在任何情况下都不会翻转。

但大多数时间高2位都相同，使幅值小了一半。

翻转的本质在于滤波器输出范围略超出[50:27]，这可能是因为滤波器有带内波动，饱和时一些频点的幅度大于0dB导致溢出。

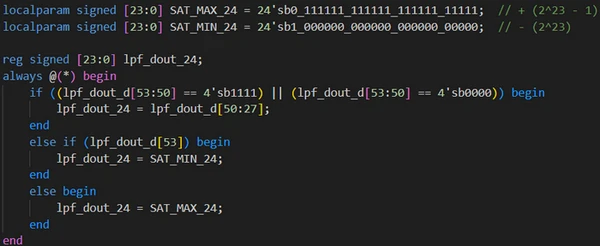

考虑到实际信号的幅值通常较小，这里添加钳位，牺牲一部分动态范围，保障小幅值时的精度。

demo下载链接：

https://pan.baidu.com/s/1us9ABtsoEGmKXm9fSLoTGA?pwd=4kw7
