3.2版本的PowerShader渲染更新了一个新的好东西，想必玩ray渲染的人都用过法线贴图给模型增加质感，那这次，PowerShader也支持了法线贴图的使用，下面我们就来看看，PowerShader的法线贴图使用

打开MMD，载入一个模型

然后我们在MME栏给模型进行渲染程序的添加，先给模型全身都打上一个fx，之后再分材质渲染

现在，我们想给模型的某一处地方添加法线贴图，实现凹凸感，那我们，就需要在MME栏，找到你想添加法线贴图的材质是哪一块，打比方，我想给模型的鞋子添加法线贴图，那么我们就找到它

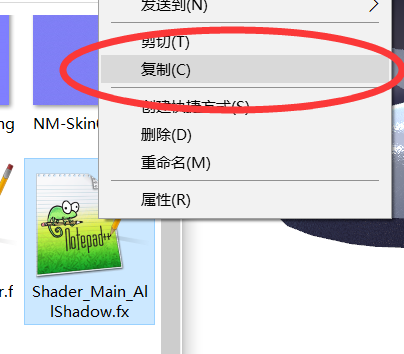

之后，我们到渲染包的文件夹，重新复制出一个新的fx文件，改下重命名，重命名自己怎么改都行

复制得到的新fx文件，我们命名为

，以防记混。

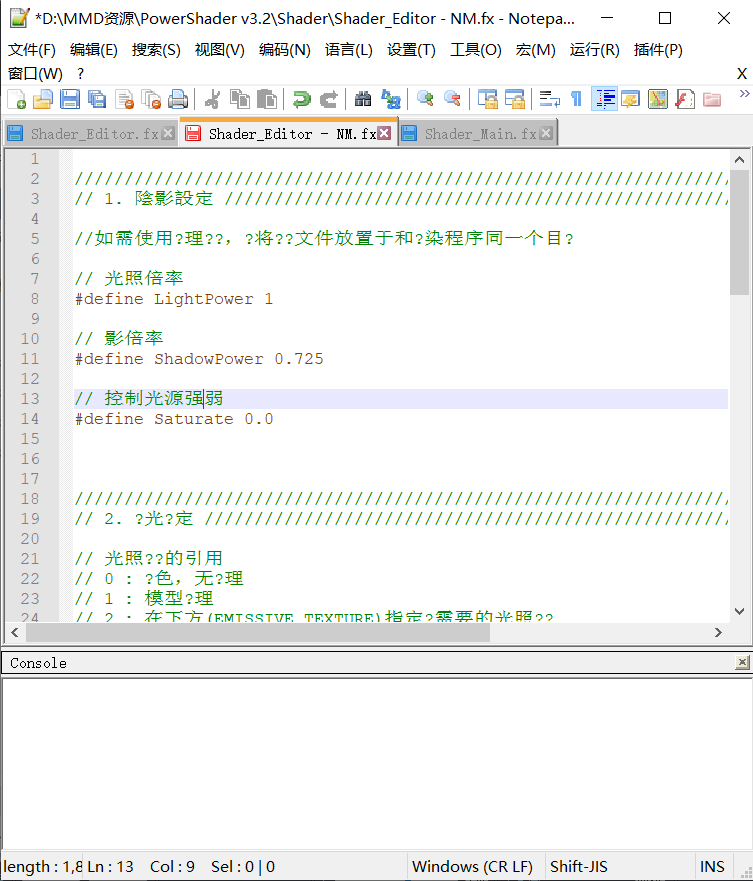

然后，我们使用Notepad++，将刚才的fx文件打开，可以看到许多文字和代码行。

讲到这里，夏尔插过一段小插曲

    关于MMD渲染包的fx文件，利用文本打开，可以看到许多代码，这是因为fx文件是利用着色器编程语言写的，因此一些没有接触过编程的人会有些一头雾水，但这个不是什么问题，因为fx文件文本打开以后，那些代码行都只是一些数值的设定和贴图的引用，我们不是要去写代码，而只是修改一些数字而已。就是这样的

然后有人一定会问，为什么我的fx文件里是日语和代码，而你的是中文？

这里涉及到一些不是MMD的问题，夏尔说一下。

一般编程语言，有双斜杠开头的，都是属于注释，

注释的作用，一般就是起到说明，渲染的作者是日本人，所以他给予使用者的说明，当然也是日语。

注释：在程序中不进行编译，如果一行代码前加了//，那么就说明这段程序不执行，如果去掉双斜杠，那就说明执行。

所以，不要乱写，计算机只执行它能编译的编程语言，如果你写一段中文的说明，没有进行注释，那程序就会报错。

注释的用法：在MMD的渲染程序中，fx文件的注释，大多属于日文，所以我们可以将日文翻译后，改成中文或者英文，这样就能方便我们下次使用和修改fx程序的值，如下

至于为什么有那些问号嘛...有些中文文字会导致编码错误，所以就是这样

注：为什么我的程序是有各种颜色的字体？

Notepad++其实是一款用来编写程序代码的软件，它可以切换编程语言，夏尔是学Java的，所以我换成了Java的环境，绿色字体代表注释。

关键词：

define-定义

float-浮点

正题

我们将文本滑到下方，找到这里

第一栏，是法线贴图的引用方式，0是没有，1是sphere，2是指定使用法线贴图，在define NORMAL-FROM后的数字修改

我们要使用法线贴图，那毫无疑问肯定是改2了

这一栏，就是调节法线贴图的地方，

首先第一栏，#define NORMAL_TEXTURE

就是加载法线贴图，加载方法

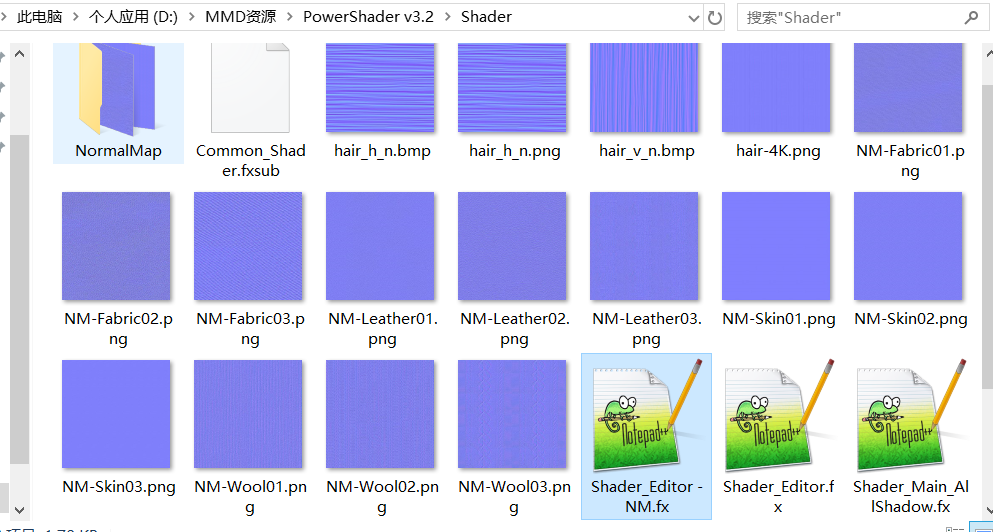

将你的法线贴图放在和渲染fx文件同一个文件目录：

之后，在#define NORMAL_TEXTURE 的双引号里，将你需要给这个fx文件使用的法线贴图文件的文件名+后缀名，复制粘贴到里面。如图

这样就使用成功了，之后下面的几栏，就是调节法线贴图的凹凸，和密度的参数了。

注：注释是我自己改的

这里我将法线贴图的凹凸调1，法线密度调10，然后保存文件

，返回MMD查看效果：

可以看到，鞋子上已经有凹凸纹理。

很简单的一个小教程

借物

MME:PowerShader v3.2  BY:角砂糖

Model:yoyal

以上就是本期MMD小教程，感谢阅读，有问题可私信UP主或者添加微信私聊
