矿用防火栅栏两用门在煤矿井下主排水泵房和主变电所硐室之间使用；采区变电所、带式传送机、绞车配电电气设备、变压器硐室、架线电机车库、蓄电池电机库、消防器材库、交流室和充电室等各种硐室、材料库处。主要起隔离人员的作用，目的是防止人员进入重要场所；另外在危险环境下防火栅栏两用门能够起到隔离火源的作用，防止火险的蔓延。防火及栅栏两用门既能防火又可通风。

二、产品型号规格：

防火栅栏两用门按硐口尺寸有以下规格.

序号型号规格图号

1、宽度2000MM 高度2000MM  半圆弧高度500MM

2、宽度2200MM 高度2200MM

二、型号含义：

例：MFHSL2000*2000

MFHSL(防火及栅栏两用门)1.4(硐口净通过宽度1400mm)1.8(硐口净通过

高度1800mm)

注：其它尺寸可根据用户按实际巷道尺寸定制。

三、适用环境

工作环境条件

1、环境温度：-30℃～40℃；风压：0～3800Pa；

2、平均相对湿度≤95％（25℃）；

3、具有甲烷、煤尘爆炸性混合物的煤矿井下；

4、无足以腐蚀破坏金属壳体及电器绝缘性的气体；

5、安装地点巷道围岩稳定，巷道变形小，且无严重淋水

四、结构与特点：

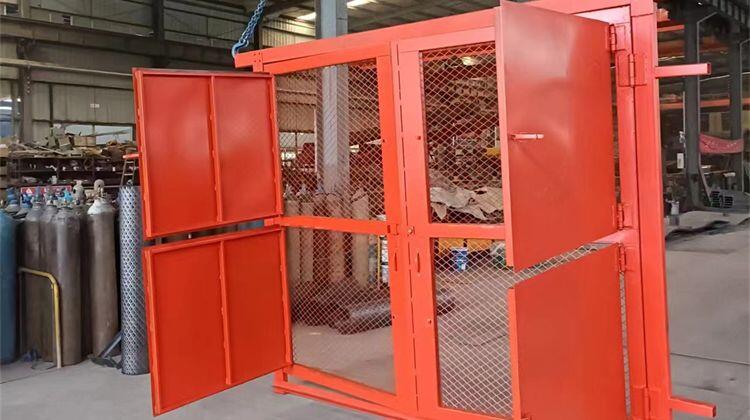

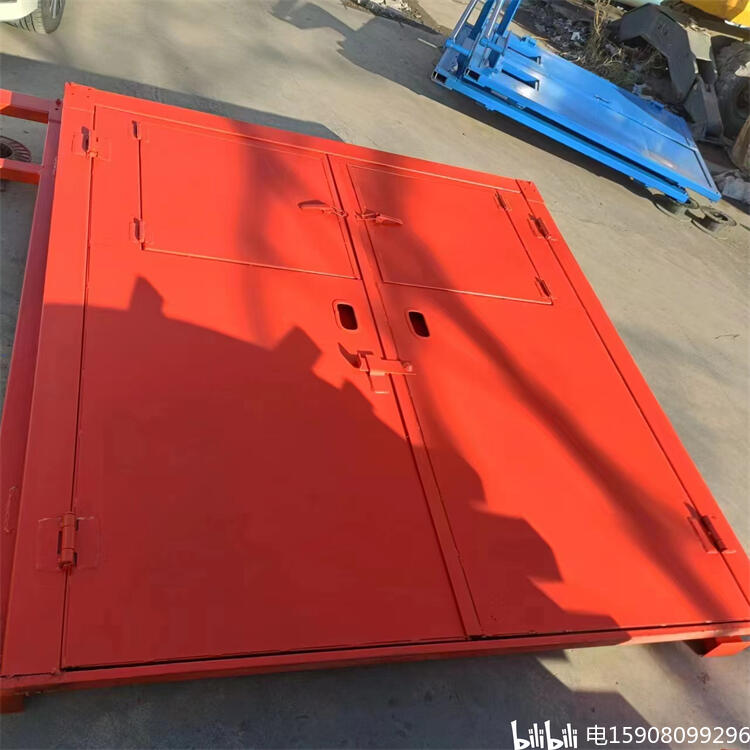

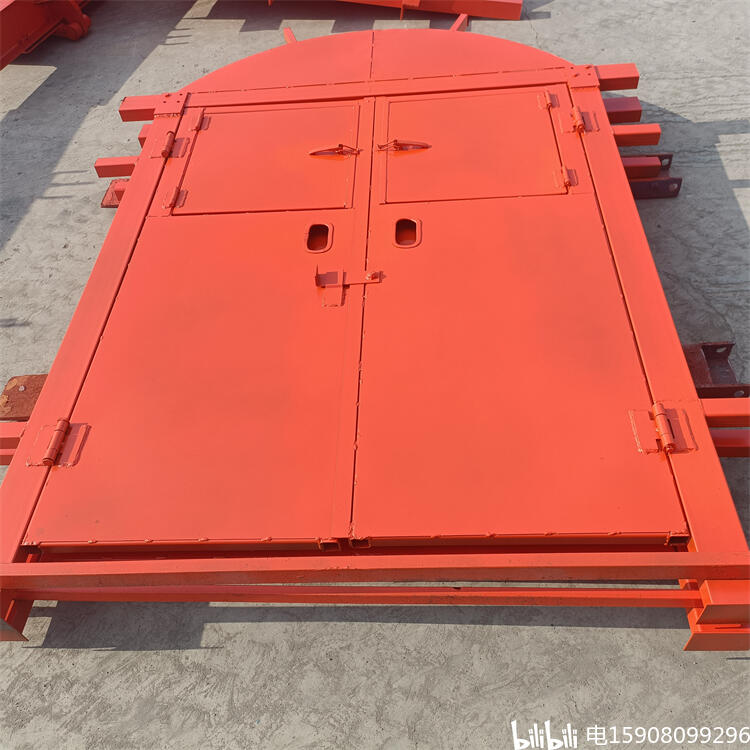

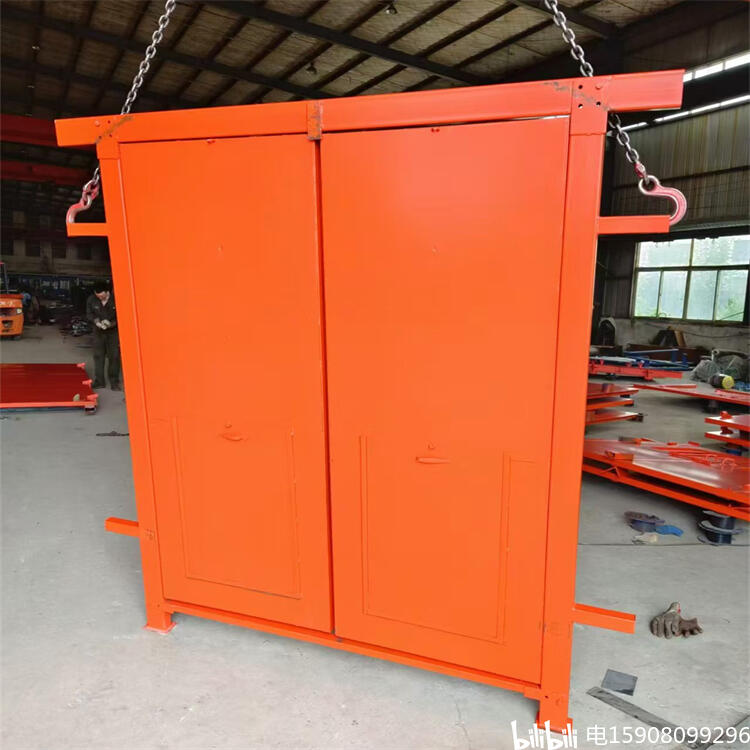

 该门同时具有栅栏门和防火门的特点，适用于人员进入硐室、库房等入口，平时具有通风功能，如果遇到异常情况时具有防火功能。结构简

单操作方便。（如下图）

五、施工安装：

1、安装前的准备工作

（1）在安装前，须认真会审图纸，熟悉图纸及有关技术资料，领会设计意图，并对所安装的防水密闭门的构造、原理、性能和安装技术要求作系统地了解，然后制定出正确的设备安装工程施工方案。

（2）设备运抵安装现场后，安装单位应会有关部门的人员对设备进行清点检查，清点时应以设备制造厂提供的设备装箱单和设备图纸为依据，核实设备的名称、型号和规格；清点设备的全部零件和附件，同时要检查设备的外观质量，如有缺陷和损伤等情况，应进行研究和处理；检查时如要清防锈油质，应注意刮具的硬度。

（3）检查施工地点的瓦斯、二氧化碳等有害气体的浓度。施工地点须通风报、良好，瓦斯、二氧化碳气体的浓度不超过《煤矿安全规程》的规定。

（4）检查施工地点前后5m的顶板、巷帮的支护情况，发现问题及时汇处理，无隐患后方可施工。

2、安装要求

1）矿用防火栅栏两用门安装前，须进行检查，如因运输贮存不慎导致门框、门扇翘重缝曲、变形，应后方可进行安装。

2）墙体周边要重新掏槽见硬顶、硬帮并与煤岩接实；墙面平整无裂缝、和空缝，将预埋件位置的井巷及地面预留相应尺寸，已保证门可以放入。

3）按按照1：3的灰、砂比例配制砂浆，浇筑混凝土，强度C20及以

上心

4）所有预埋件均需买入混凝土内，门框与墙硐为一整体，上下铰页孔同
