大家好，今天给大家分享一个ug曲面变形的具体操作步骤。我想学ug的人都知道，ug的命令较多，如果每一个命令自己去摸索使用方法的话，还是需要很多时间，也有一点难度的。下面直接开始说重点。

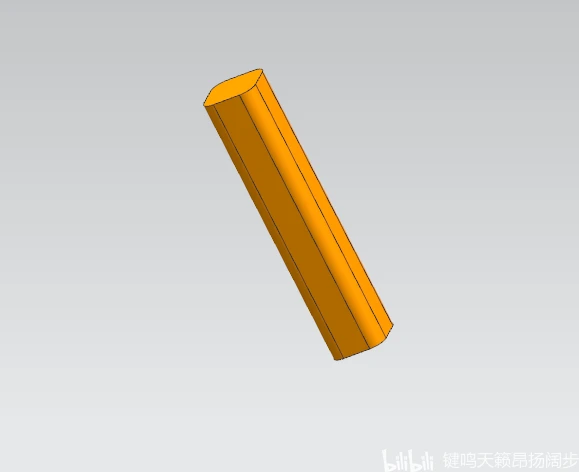

如下图，先绘制一个圆柱形或长方体倒圆角，制图的步骤就不做过多介绍，这些常用的命令，操作方式大家或许都很熟练了。下面讲曲面变形所需的条件与操作步骤。

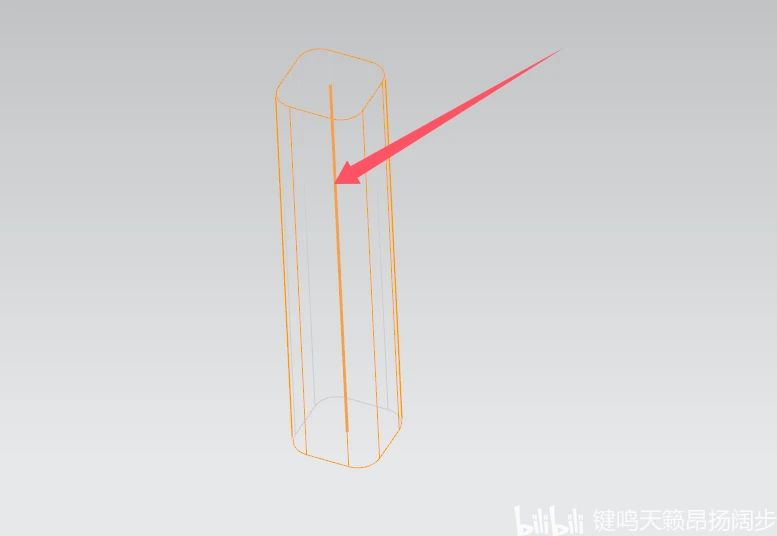

如下图，绘制一条中心线。

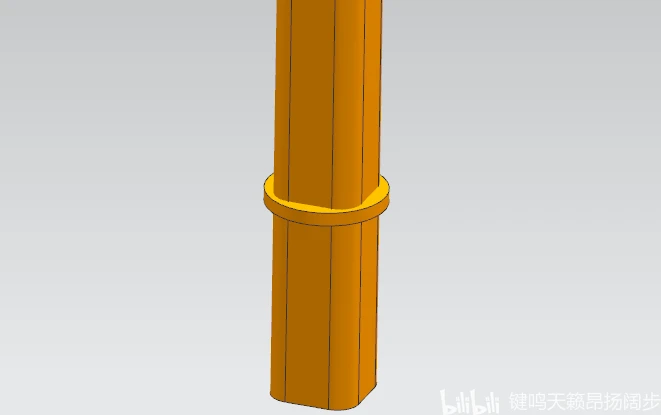

如下图，再绘制一个旋转特征。

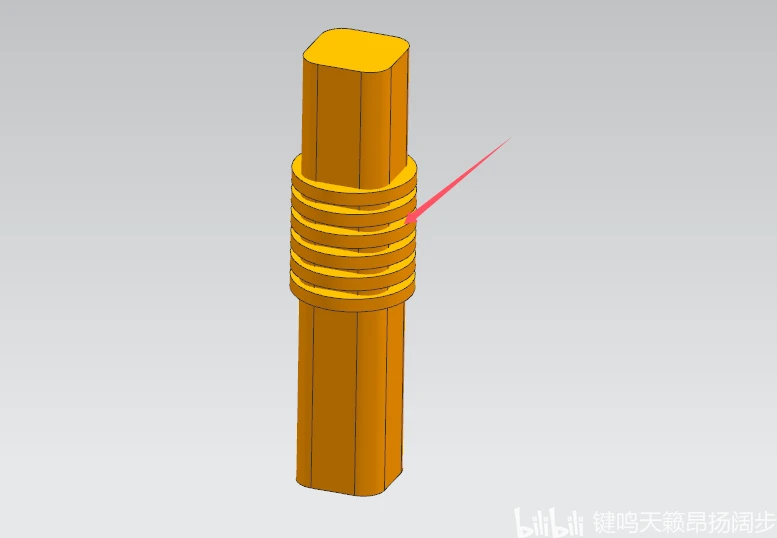

如下图所示，阵列刚才绘制的特征，数据自定义，

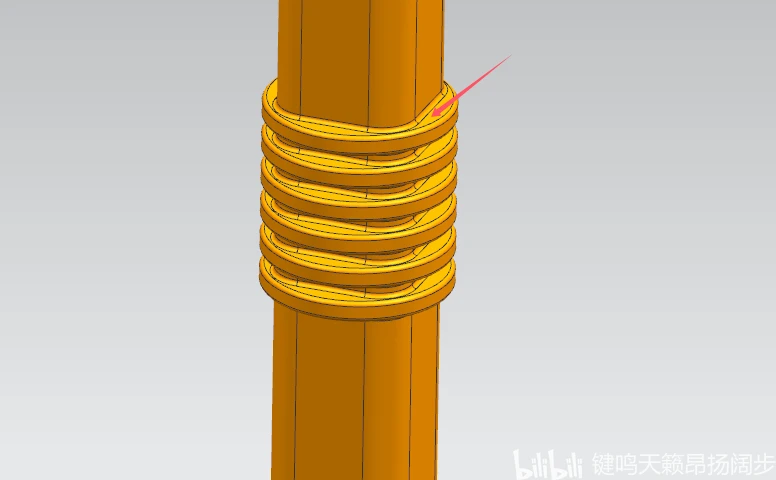

如下图，合并实体，将所有的边倒圆角，

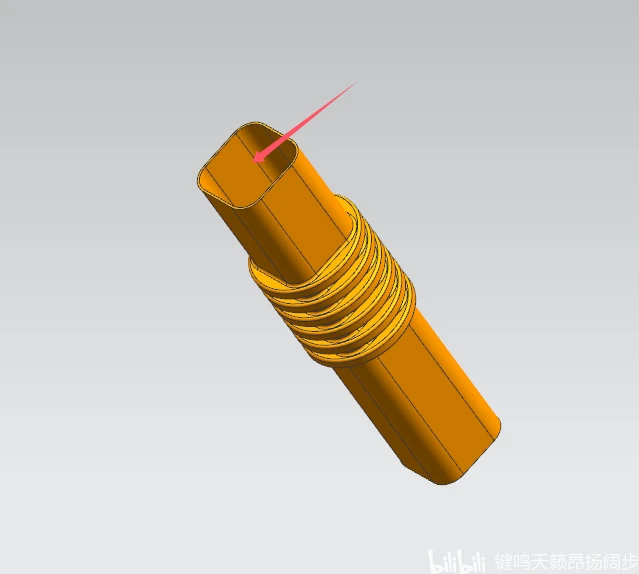

如下图，再将实体的上、下面抽壳，壁厚自定义。

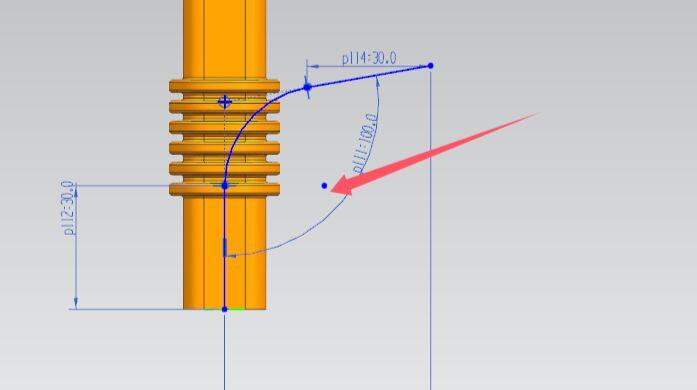

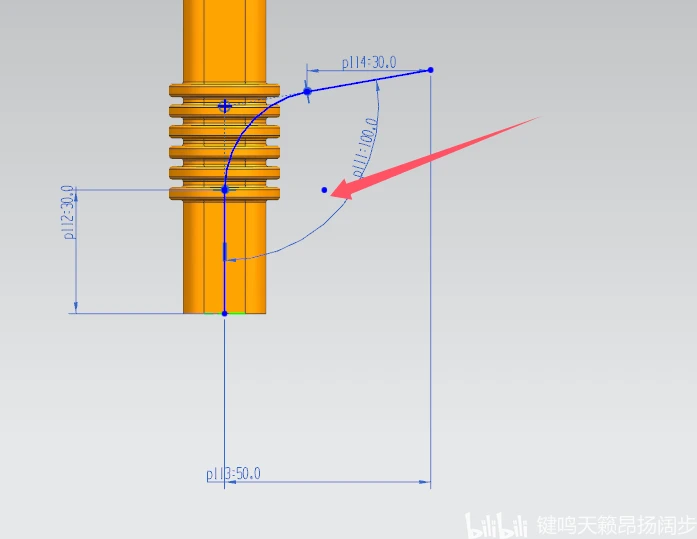

如下图，再绘制所需弯曲形状的截面曲线，

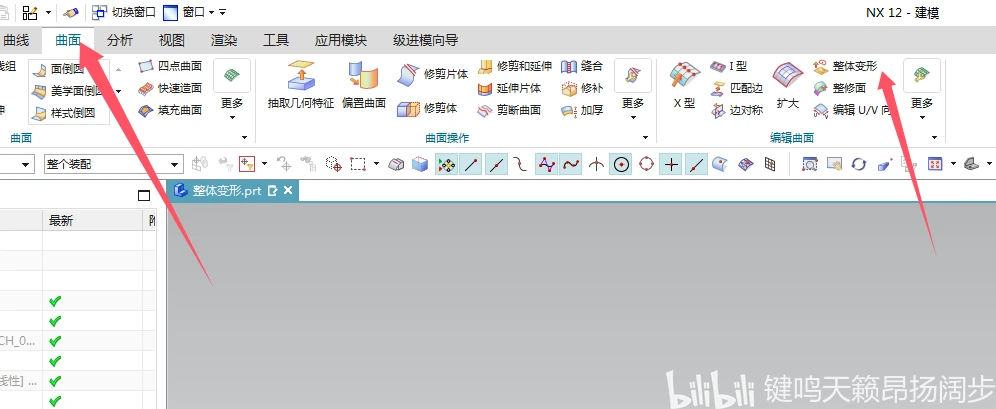

如下图箭头1所示，选择曲面，整体变形；也可点以击菜单，编辑，曲面，整体变形，调出此命令，

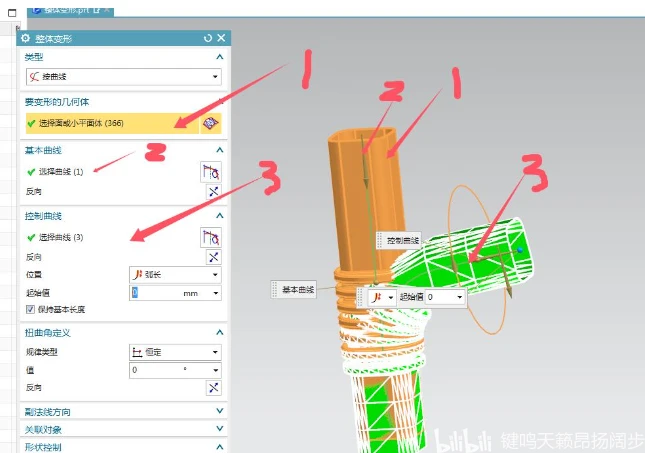

如下图，按对应顺序选择。箭头1所示，选择要变形的几何体，箭头2所示，基本曲线选择2所示的中心线，箭头3所示，控制曲线选择3。

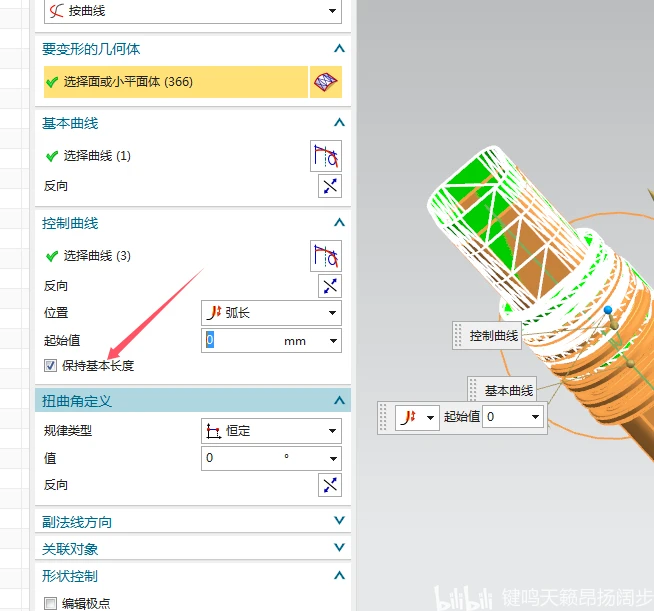

如下图，勾选保持基本长度，完成后，确认看看效果，

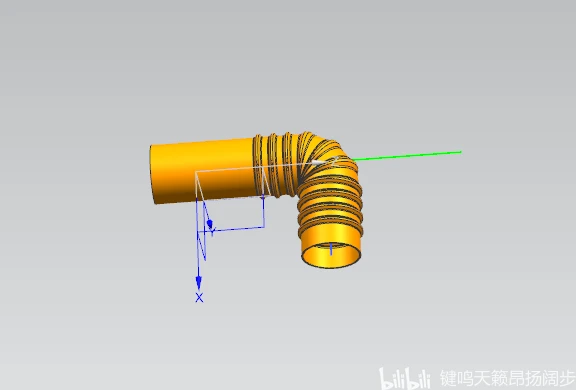

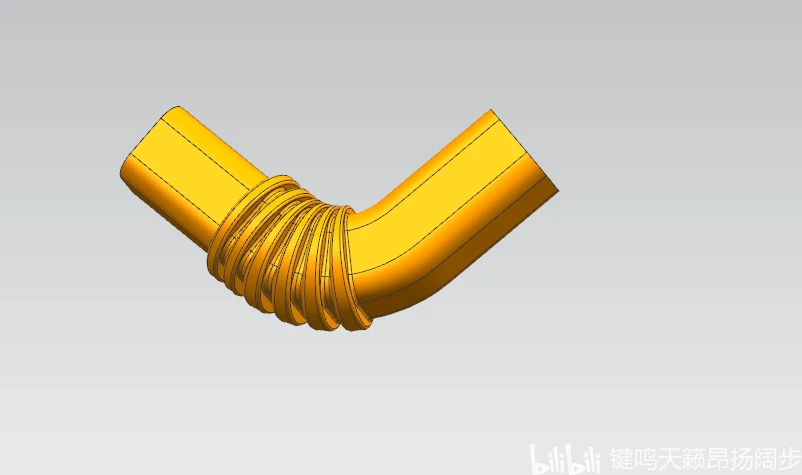

如下图，是不是非常简单，赶快动手试试吧！

分享到此，再见！下集继续更新中。
