Mermaid介绍

首先，什么是 Mermaid?

Mermaid.js 是一款开源 流程图/序列图/状态图 的文本制作工具，

它允许你使用简单的文本语法来创建各种类型的图表。

无论你是开发者、学生还是普通用户，

Mermaid.js 都能帮助你将复杂的信息以直观、易懂的方式呈现出来。

而在AI技术的加持下，Mermaid 现已支持把用户内容自动转成对应的文本语法， 从而达到自动生成流程图的目地。这不仅提高了工作效率，还使非专业用户也能轻松创建复杂的图表。

访问 中文Mermaid(https://www.min2k.com/tools/mermaid/) 体验 AI + Mermaid.js，构建出你心中的可视化世界。

Mermaid示例

文本内容

--------------------------------

flowchart TD

A[开始] --> B[打开任意门]

B --> C{选择目的地}

 C --> D[金字塔]

 C --> E[兵马俑]

 D --> F[解锁谜题]

 E --> G[探索迷宫]

 F --> H[回程]

 G --> H[回程]

--------------------------------

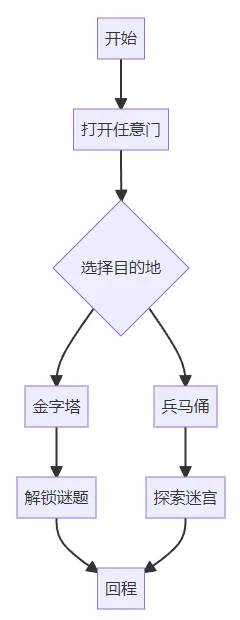

内容的显示图

Mermaid语法解释

第1行：图表类型与显示方向

• 图表类型：使用 flowchart 来声明图表的类型为：流程图。

• 显示方向：

  • TB：从上到下

  • BT：从下到上

  • LR：从左往右

  • RL：从右往左

从第2行起，描述各个节点及其连接关系：

• 节点定义：

  • id[文字描述]：矩形节点

  • id(文字描述)：圆角矩形节点

  • id{文字描述}：菱形节点

• 连接线定义：

  • 实线连接：---

  • 虚线连接：-.-

  • 带箭头的连接：-->

每一行的描述方式为：起始节点+连接线+目标节点

在上例中：

• A 是流程的起点。

• B 是打开任意门的步骤。

• C 是一个判断节点，决定选择的目的地。

• D 和 E 分别表示金字塔和兵马俑。最终，所有路径都汇聚到 H，表示流程结束。

通过这种方式，Mermaid.js 提供了一种简洁而强大的方法来创建和展示复杂的信息流。
