在不上电的情况下，通过测量显卡的对地阻值可以快速判断显卡的大致故障点位，从而大致推断显卡是否具备维修价值。

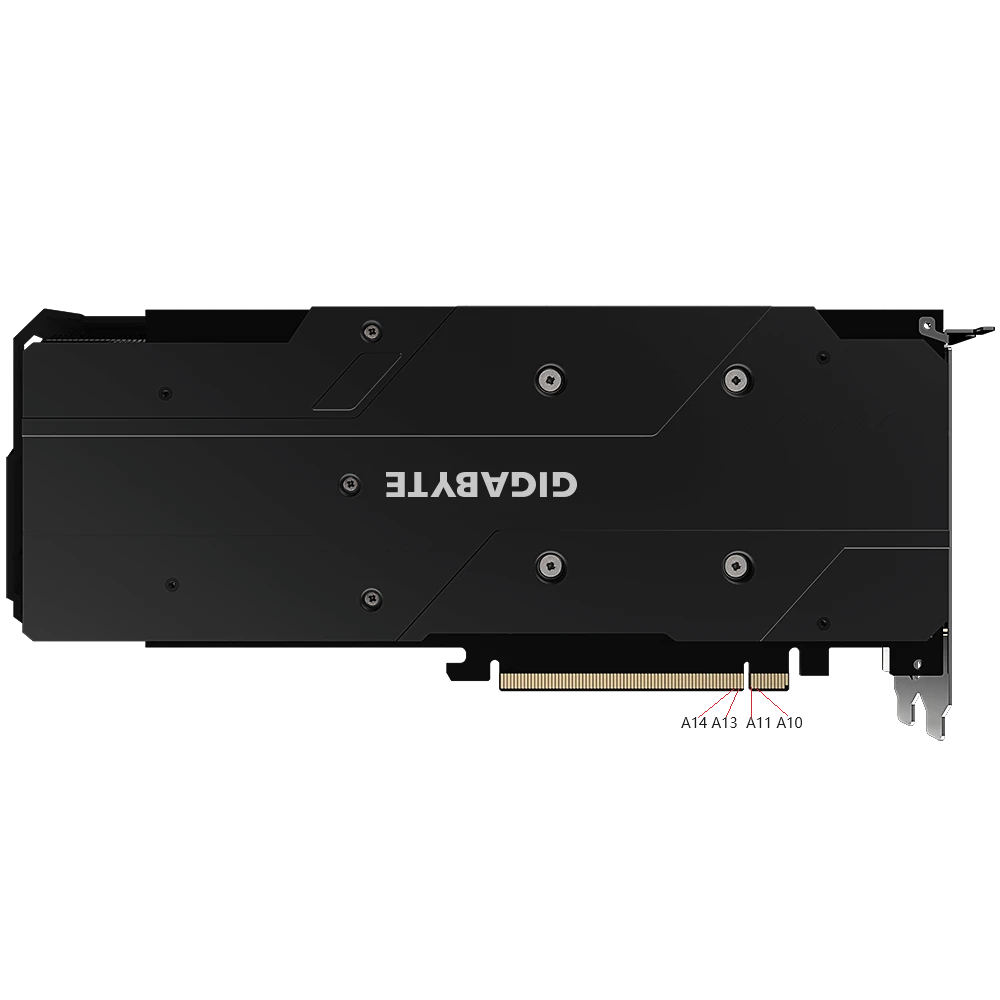

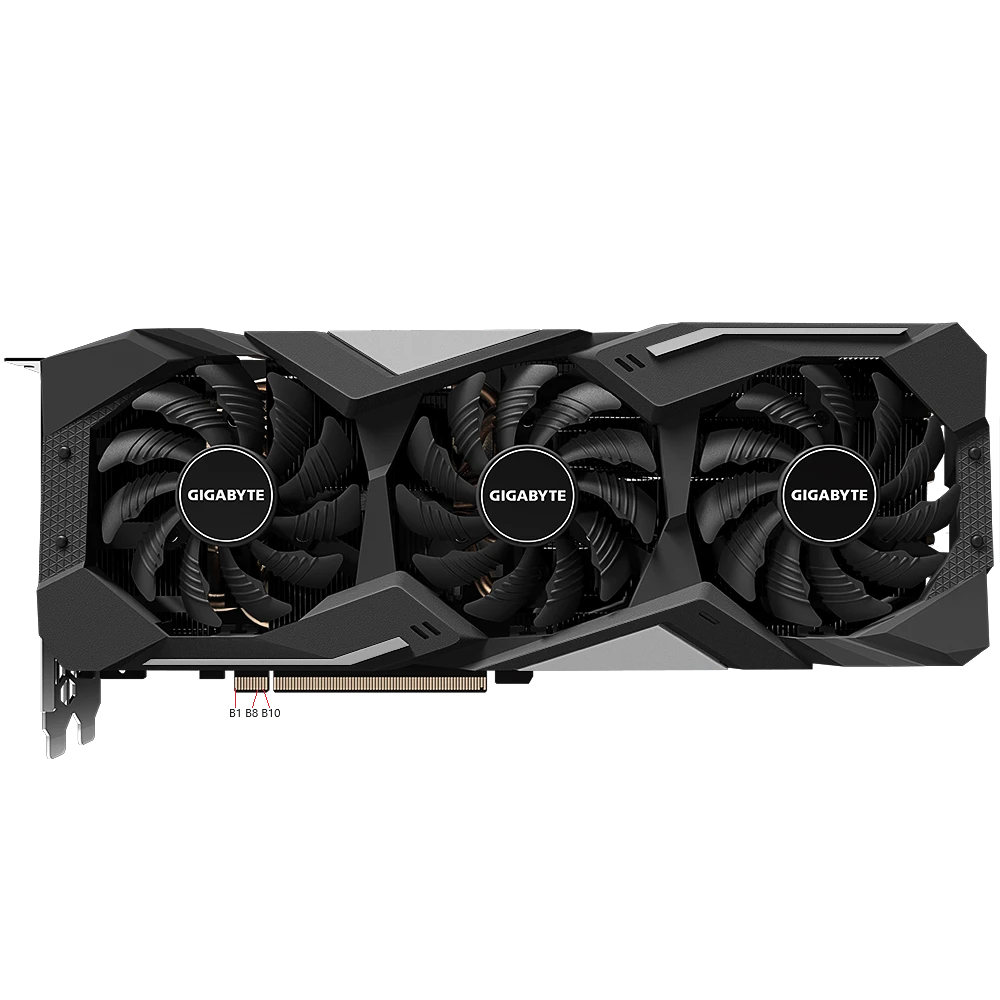

电流表打在二极管挡位，红表笔接地（显卡的挡板与地线连通）。这里说明一下：显卡有风扇的一面我们称其为“B”面，带背板的一面称其为“A”面。

以下是需要测量的一些关键点位：

B1：PCIE 12V供电，对地阻值400左右

B8：PCIE 3.3V供电 ，对地阻值400左右

B10：3.3V AUX（辅助供电），不一定采用，对地阻值无穷大（0L，此时为不采用的状态）或者400左右

B面PCIE数据接口，与GPU有32路直连的数据总线接口，此处任何一根总线异常都极有可能意味着GPU损坏，对地阻值为300左右，每一路数值几乎相等（只有几个点误差）

A11：复位信号，通常为500左右（该信号连通GPU，实际上会受前级电路的影响，对地阻值不一定在500左右，但是太低肯定不正常）

A13：时钟信号，直连GPU，信号异常意味核心损坏，对地阻值800左右

A14：时钟信号，直连GPU，信号异常意味核心损坏，对地阻值800左右

A面PCIE数据接口，与GPU有32路数据总线接口，此处任何一根总线异常都极有可能意味着GPU损坏，耦合电容对地阻值为200左右，每一路数值几乎相等（只有几个点误差）

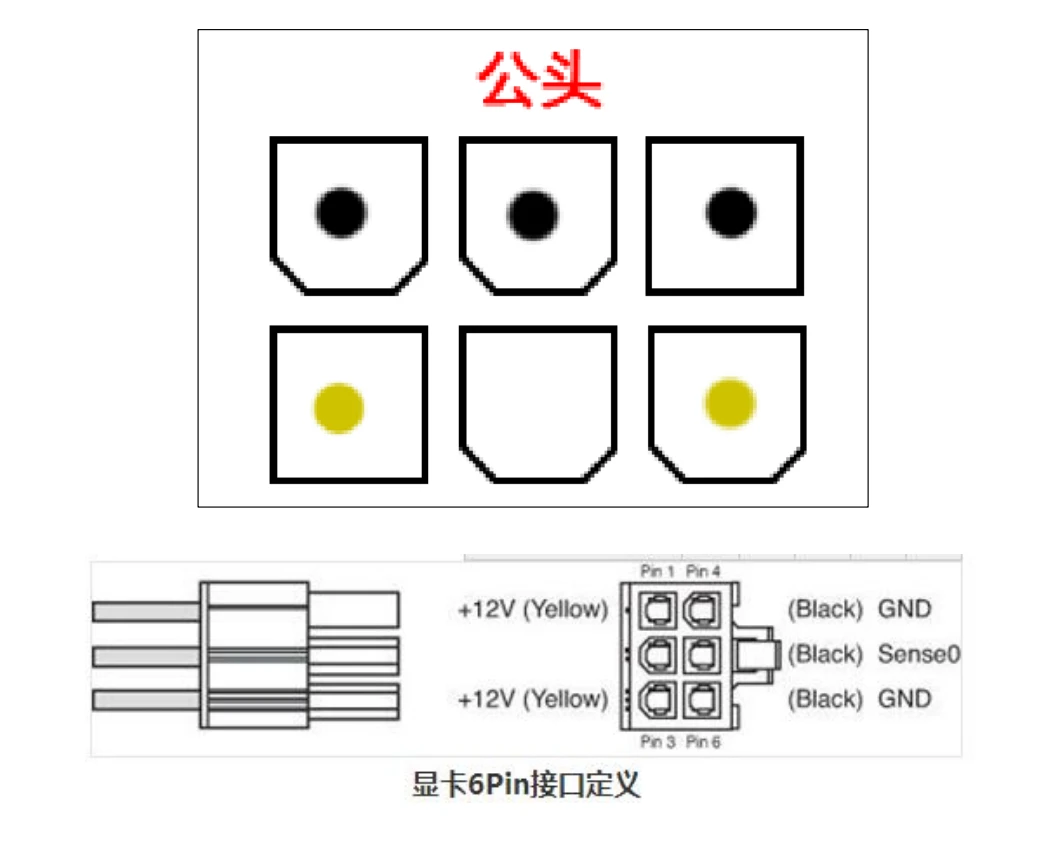

6PIN:外部12V供电，数值过低意味着短路

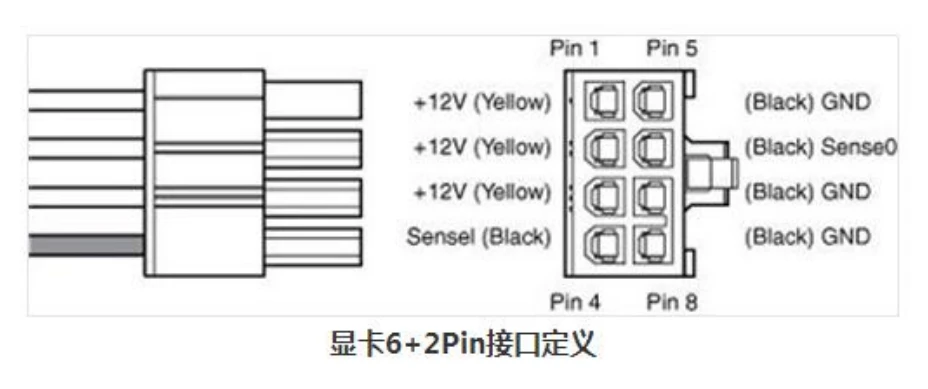

8PIN:外部12V供电，数值过低意味着短路

以上分享就到这里了，感谢你的观看，下期栏目再见。
