一、实验目的

1、掌握系统性能监控；

2、掌握系统可视化监控。

二、实验学时

2学时

三、实验类型

设计研究

四、实验需求

1、硬件

每人配备计算机1台。

2、软件

安装VMware WorkStation Pro或Oracle VM VirtualBox软件，安装Mobaxterm软件。

3、网络

本地主机与虚拟机能够访问互联网，虚拟机网络不使用DHCP服务。

4、工具

无。

五、实验任务

1、完成系统性能监控；

2、完成使用Linux-dash实现可视化监控。

六、实验环境

1、本实验需要VM 1台。

2、本实验VM配置信息如下表所示。

3、本实验拓扑图。

无。

4、本实验操作演示视频。

本实验操作演示视频为视频集的第7集：网页链接

01:31:02

实验-Linux服务器构建与运维管理（基于openEuler实现）-实验操作演示（9个实验项目）

5331

七、实验内容及步骤

1、使用sysstat监控openEuler系统运行

（1）安装sysstat工具

sysstat 是一个软件包，其包含监测系统性能的一组工具，通过对主机的性能数据进行收集与分析，能够监控系统状态，及时了解系统运行性能。系统默认未安装 sysstat 软件，可使用 yum工具安装。

 代码块
JavaScript
自动换行
复制代码
# 使用yum工具在线安装sysstat
[root@Lab-07-Task-01 ~]# yum install -y sysstat复制成功

（2）使用mpstat工具监控系统CPU

mpstat 工具可实时监控主机系统 CPU 的运行状态，也可指定单个物理 CPU 查看其运行情况。

 代码块
JavaScript
自动换行
复制代码
# 监控系统全部CPU的运行状态
[root@Lab-07-Task-01 ~]# mpstat -P ALL

# 查看当前系统CPU的平均运行状态（每隔5s，采集2次查看平均运行情况）
[root@Lab-07-Task-01 ~]# mpstat -P ALL 5 2

# 监控当前系统单颗CPU的运行状态（指定第一颗CPU查看运行情况）
[root@Lab-07-Task-01 ~]# mpstat -P 0复制成功

（3）使用sar工具监控系统内存

sar是系统运行状态统计工具，可对系统当前的内存运行情况进行取样，然后通过计算数据和比例来分析系统的当前状态。

 代码块
JavaScript
自动换行
复制代码
# 监控系统内存的使用情况
[root@Lab-07-Task-01 ~]# sar -o 3复制成功

（4）使用vmstat工具监控系统存储

vmstat工具可统计系统整体的存储情况，包括内核进程、内存使用、虚拟内存、磁盘 IO 和 CPU状态等信息。

 代码块
JavaScript
自动换行
复制代码
# 监控系统存储的使用情况
[root@Lab-07-Task-01 ~]# vmstat复制成功

（5）使用pidstat工具监控系统进程

pidstat工具可监控全部或单独指定某个进程，查看其资源占用情况，掌握系统进程的运行性能。

 代码块
JavaScript
自动换行
复制代码
# 使用 pidstat 监控所有进程的运行情况
[root@Lab-07-Task-01 ~]# pidstat

# 指定进程号查看单进程运行情况
[root@Lab-07-Task-01 ~]# pidstat -p 1复制成功

（6）使用iostat工具监控系统IO

iostat工具可监视主机磁盘 IO 的运行情况，查看存储设备的性能。

 代码块
JavaScript
自动换行
复制代码
# 使用 iostat 查看磁盘 IO 的运行情况
[root@Lab-07-Task-01 ~]# iostat复制成功

2、通过proc监控openEuler系统性能

（1）通过proc监控系统CPU

通过查看/proc/loadavg目录信息监控主机CPU当前运行的负载情况。

 代码块
JavaScript
自动换行
复制代码
# 查看系统CPU运行性能
[root@Lab-07-Task-01 ~]# cat /proc/loadavg复制成功

（2）通过proc监控系统内存

通过查看/proc/meminfo目录信息监控当前系统内存的使用情况。

 代码块
JavaScript
自动换行
复制代码
# 监控系统内存运行状态信息
[root@Lab-07-Task-01 ~]# cat /proc/meminfo复制成功

（3）通过proc监控系统存储

通过查看/proc/partitions（分区）、/proc/vmstat（虚拟内存）和/proc/swaps（交换分区）目录信息监控当前系统存储的使用情况。

 代码块
JavaScript
自动换行
复制代码
# 查看系统磁盘分区大小
[root@Lab-07-Task-01 ~]# cat /proc/partitions

# 查看系统虚拟内存的使用情况
[root@Lab-07-Task-01 ~]# cat /proc/vmstat

# 查看系统交换分区使用情况
[root@Lab-07-Task-01 ~]# cat /proc/swaps复制成功

（4）通过proc监控系统进程

/proc目录中包含许多以数字命名的子目录，这些数字表示系统当前正在运行的进程ID，可查看所有进程信息或者针对某个进程查看其详细的运行情况。

 代码块
JavaScript
自动换行
复制代码
 # 查看所有进程目录信息
[root@Lab-07-Task-01 ~]# ll /proc/

# 查看进程ID为1的启动命令
[root@Lab-07-Task-01 ~]# cat /proc/1/cmdline

# 查看进程ID为1的状态信息
[root@Lab-07-Task-01 ~]# cat /proc/1/status复制成功

（5）通过proc监控系统IO

通过查看/proc/diskstats 目录信息监控当前系统磁盘IO的运行情况。

 代码块
JavaScript
自动换行
复制代码
# 监控主机磁盘 IO 运行状态
[root@Lab-07-Task-01 ~]# cat /proc/diskstats复制成功

（6）通过proc监控系统网络

通过查看/proc/net/dev 目录信息，监控当前系统网卡接口通信流量情况。

 代码块
JavaScript
自动换行
复制代码
# 查看主机网卡接口网络流量
[root@Lab-07-Task-01 ~]# cat /proc/net/dev复制成功

3、使用Linux-Dash实现可视化监控

（1）安装Apache服务，启动服务并设置为开机自启。

 代码块
JavaScript
自动换行
复制代码
# 使用yum工具安装Apache
[root@Lab-07-Task-01 ~]# yum install -y httpd
# 使用systemctl start命令启动Apache服务
[root@Lab-07-Task-01 ~]# systemctl start httpd
# 使用systemctl enable命令设置Apache服务开机自启
[root@Lab-07-Task-01 ~]# systemctl enable httpd复制成功

（2）安装python、php环境。

 代码块
JavaScript
自动换行
复制代码
# 使用yum工具安装python、php
[root@Lab-07-Task-01 ~]# yum -y install python php php-fpm复制成功

（3）安装git工具，下载Linux-Dash源码，并重启Apache服务。

 代码块
JavaScript
自动换行
复制代码
# 使用yum工具安装git
[root@Lab-07-Task-01 ~]# yum install -y git
# 在/var/www/html目录下，下载linux-dash的源码包
[root@Lab-07-Task-01 ~]# cd /var/www/html
[root@Lab-07-Task-01 html]# git clone https://github.com/afaqurk/linux-dash.git
# 重新加载httpd配置文件
[root@Lab-07-Task-01 html]# systemctl restart httpd复制成功

（4）配置防火墙策略和SELinux。

 代码块
JavaScript
自动换行
复制代码
# 配置防火墙允许80/tcp端口访问
[root@Lab-07-Task-01 ~]# firewall-cmd --zone=public --add-port=80/tcp --permanent
[root@Lab-07-Task-01 ~]# firewall-cmd --reload
[root@Lab-07-Task-01 ~]# firewall-cmd --list-all
# 配置SELinux
[root@Lab-07-Task-01 ~]# setenforce 0
# 修改SELinux配置文件
[root@Lab-07-Task-01 ~]# vi /etc/selinux/config
-------------------- config ----------------------
SELINUX=permissive
--------------------------------------------------复制成功

（5）修改httpd的配置文件设置Linux-Dash目录访问规则，创建.htaccess文件，启用基本身份验证。

 代码块
JavaScript
自动换行
复制代码
# 修改httpd的配置文件，设置目录访问规则
[root@Lab-07-Task-01 ~]# vi /etc/httpd/conf.d/dash.conf
-------------------- dash.conf ------------------
&lt;Directory /var/www/html/linux-dash/app&gt;
  Options FollowSymLinks
  AllowOverride All
  Order allow,deny
  allow from all
&lt;/Directory&gt;
--------------------------------------------------
# 在/var/www/html/linux-dash/app目录下创建.htaccess文件
[root@Lab-07-Task-01 ~]# vi /var/www/html/linux-dash/app/.htaccess
-------------------- .htaccess  ------------------
AuthType Basic
AuthName &quot;Restricted Files&quot;
AuthUserFile /var/www/html/linux-dash/app/.htpasswd
Require valid-user
--------------------------------------------------复制成功

（6）设置Linux-Dash的登录账号和密码，并重启Apache服务。

 代码块
JavaScript
自动换行
复制代码
# 设置访问linux-dash页面的登录账号和密码
[root@Lab-07-Task-01 ~]# htpasswd -c /var/www/html/linux-dash/app/.htpasswd admin
New password:
Re-type new password:
Adding password for user admin
# 重新服务
[root@Lab-07-Task-01 ~]# systemctl restart httpd复制成功

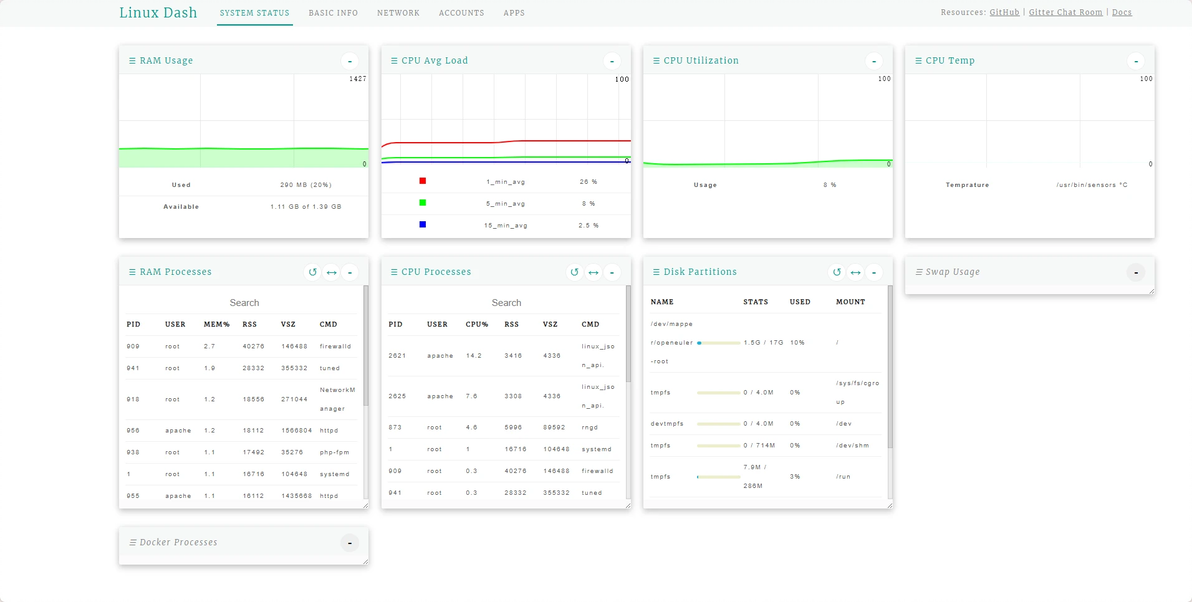

（7）在Windows本地客户端使用浏览器访问http://172.31.0.171/linux-dash/app/，输入linux-dash的账号和密码：admin，能够访问Linux-dash监控页面，如图7-1所示。

图 7-1 Linux-dash监控

八、实验考核

实验考核分为【实验随堂查】和【实验线上考】两个部分。

实验随堂查：每个实验设置2-5考核点。完成实验任务后，任课教师随机选择一个考核点，学生现场进行演示和汇报讲解。

实验线上考：每个实验设置10道客观题。通过线上考核平台（如课堂派）进行作答。

1、实验随堂查

本实验随堂查设置3个考核点，具体如下。

考核点1：解读用命令工具监控的状态指标

考核点2：部署linux-dash并访问

考核点3：解读linux-dash监控指标

2、实验线上考

本实验线上考共10题，其中单选3题、多选2题、判断3题、填空2题。
