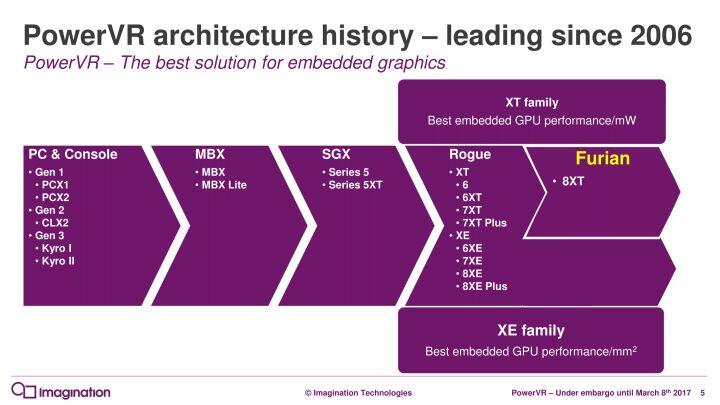

接下来就是谈谈PowerVR，Series 6、6XT是这家公司最繁荣时期，很多电视盒子、平板SoC都用了GX6250、G6430、G6400，苹果A8X使用了GXA6850；手机SoC方面，联发科有一款有名的MT6595使用了G6200，代表机型魅族MX3，另一款有名的Helio X10同样也是G6200，很多千元机型都采用了X10，还有苹果A7使用了G6430，A8使用了GX6450。目前已经从Series 6、7的Rogue架构发展到Furian架构，不过只有旗舰8XT和9XT Plus是基于Furian架构，其余的中低端还是基于Rogue架构。
早些年PowerVR可谓风光无限，被称为苹果御用GPU，IP授权费用比ARM的Mali贵很多，安卓阵营的几家多数都没选择原因其一是费用较贵，其二就是面积较大，整体成本更高不如用Mali实惠，只有联发科是二者都使用。不过直到苹果后来突然宣布不再使用Imagination Technologies的一切图形技术并终止专利费支付，转向自研，这一消息传出后股价在当日一度下挫近70%，随后宣布卖身并很快被中资背景私募基金的凯桥以5.5亿英镑收购。已有消息称苹果从2016年3月到10月份期间已经从Imagination Technologies至少挖来了25名高级人才，安排负责自主GPU设计。被变相挖空的IMG惨遭重创，近两年过得十分惨淡。纵观各个行业我们都能知道，对于研发授权IP企业，长期依赖另一家有需求的企业购买授权是非常不利的，一旦客户有了自己研发能力，那这家企业也就面临失去收益最大的来源，IMG长期依赖苹果以至被摒弃后堕落也在所难免。

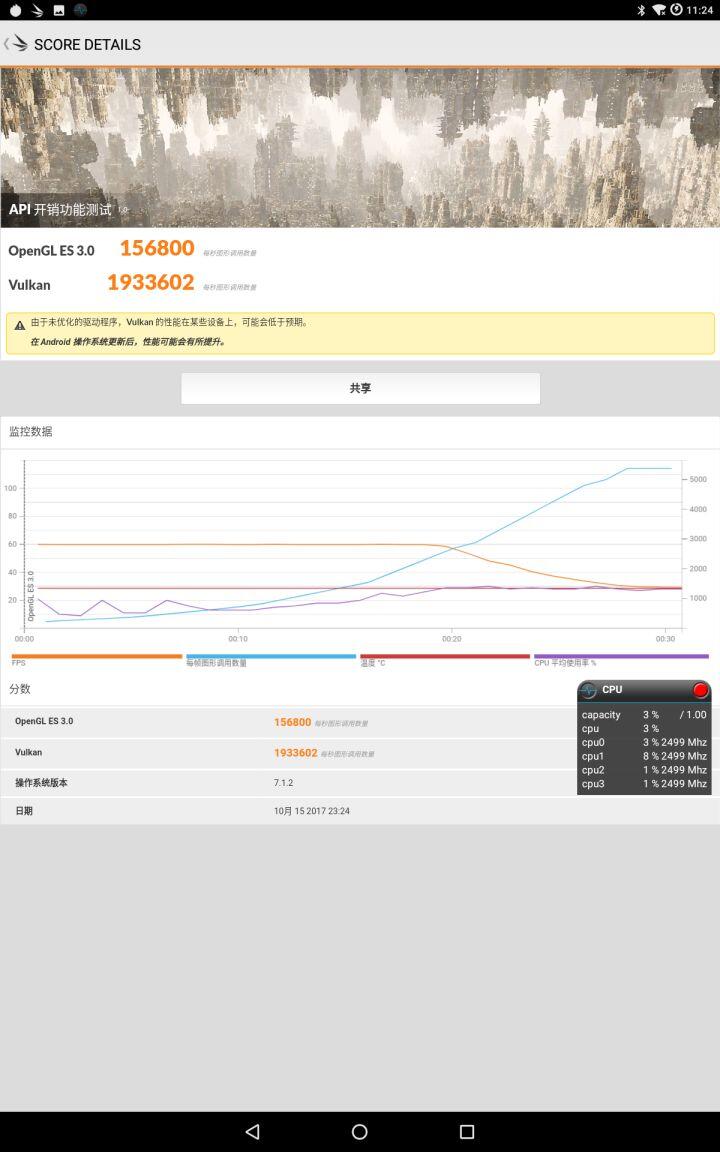

在搭载PowerVR苹果A系上性能跟同期Adreno300系、400系、500系打得有来有回，并且驱动开销小再加上苹果A系CPU单核性能强劲，所以在驱动开销方面的表现远超高通以及ARM，上文谈Adreno和Mali时也说到了，不过驱动开销跟Tegra比还是黯然失色，跟A8同期Tegra K1在GFXBench驱动开销2离屏同样使用OpenGL测试，二者成绩几乎相同，要知道K1用的CPU是Cortex-A15，而A8的CPU则是强得多的Typhoon；3DMark的驱动开销测试Vulkan部分，Tegra K1成绩远甩MTK X30上的GT7400 Plus，
因为只是对比Vulkan开销测试，CPU部分影响没OpenGL那么大，X30用的CPU大核是Cortex-A73。而高通家Adreno到了540测Vulkan开销也才缩小了跟PowerVR和老黄的差距。PowerVR在苹果A系上性能虽十分强劲，但对安卓平台不是那么友好，实际运行3D图形场景发挥不出理论性能，兼容性也不怎么好，这也跟软件厂商适配有密切关系，毕竟安卓平台两大主力是Adreno和Mali，安卓平台上的PowerVR市场占比远不及这两家，游戏开发者没有为其深度适配优化自然实际表现不怎么好。

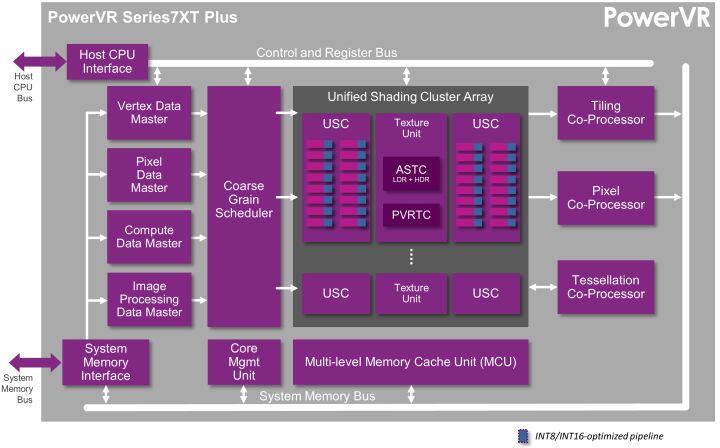

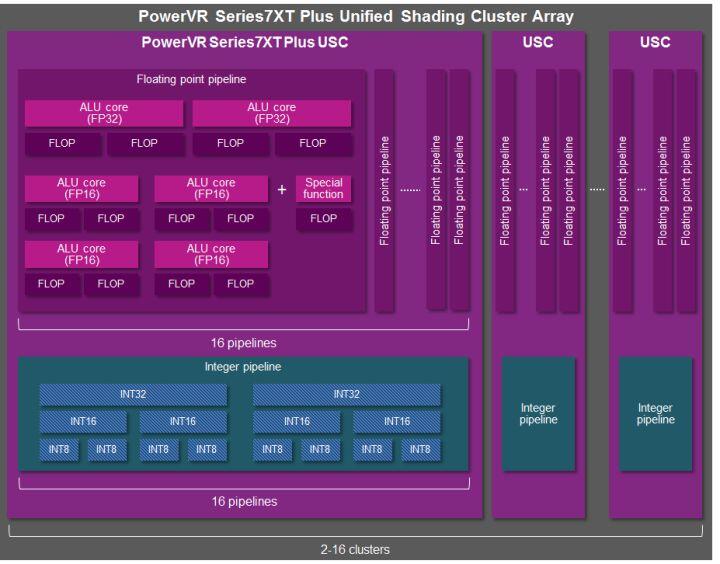

自SGX 5以来PowerVR就已经是统一渲染架构了，不久后又发布了基于全新Rogue架构Series 6。先看一下Rogue架构，就拿7XTPlus为参考，每条单独流水线内Shader ALU含有两个32bit FMA ALU、四个16bit FMA ALU和一个SFU，以及在7XTP上增加的两个32bit INT ALU组成，这样每个时钟一个SIMD通道并行执行一对FMA指令，FP32 ALU和FP16 ALU分离两种精度单独存在。每个USC集群包含16级流水线，这样算下来每个USC集群有32个单精度(FP32) ALU，按PowerVR的意思这里USC集群换个说法就是GPU的一个核心，每个核心32 ALU，7XTPlus可选配2-16个USC集群(2-16个核心)。

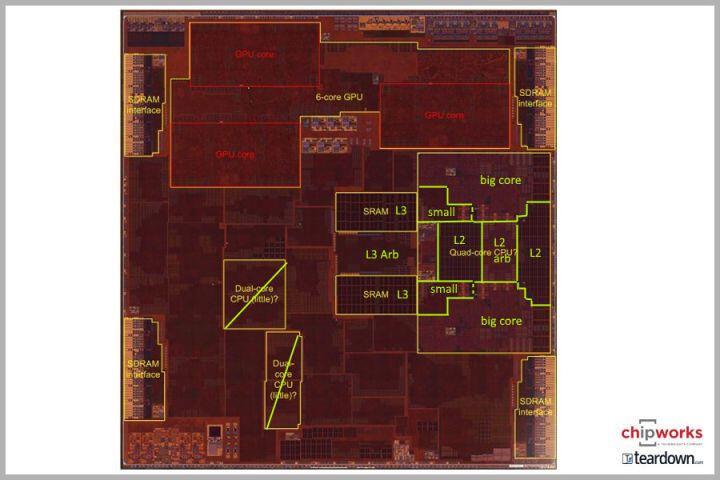

PowerVR最大的不足是面积上，即使是如此还比Mali要好些的，当Chipworks发布A10的Die Shot图后，我们可以清晰看到6核心Series 7XT还是占据整个SoC挺大一块，相比面积效率有天生优势的Adreno，IMG需要在下代架构着重改进的就是功耗/性能/面积(PPA)。

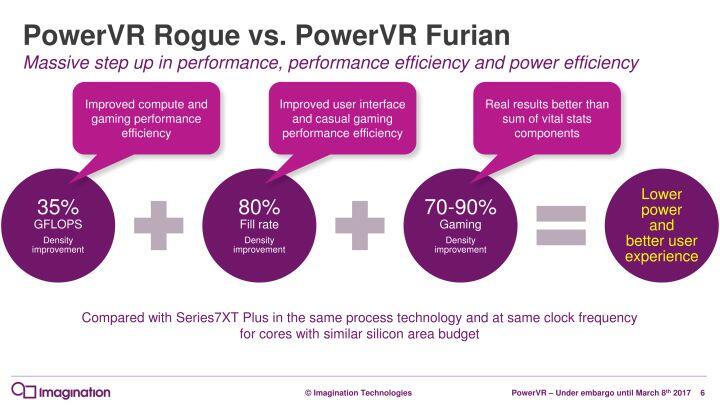

虽然被苹果摒弃后经历这么大波折，IMG还是继续发布了新的图形IP，以及神经网络加速器(NNA)，但至今还没见到移动SoC采用基于Furian架构的8XT和9XTP，联发科P90采用了依然基于Rogue架构的GM9446，至于为什么不采用9XTP哪怕双核心都行呀，我们应该都会想到基于Furian的IP比较昂贵，考虑到成本问题还是用中端9XMP，新的Furian架构更好是肯定的。Furian的设计首要目标是改进功耗和性能，具体来说就是每毫瓦性能、每平方毫米性能。官方宣称相比于7XT Plus可提升35％的着色器性能、80％的填充率性能(未细说是像素还是纹理)、70-90％的综合性能。
深度好文，详解PowerVR Furian GPU架构的改变（一）imgtec.eetrend.com https://imgtec.eetrend.com/d6-imgtec/article/2017-03/9496.html
深度好文，详解PowerVR Furian GPU架构的改变（二）imgtec.eetrend.com https://imgtec.eetrend.com/d6-imgtec/article/2017-03/9498.html

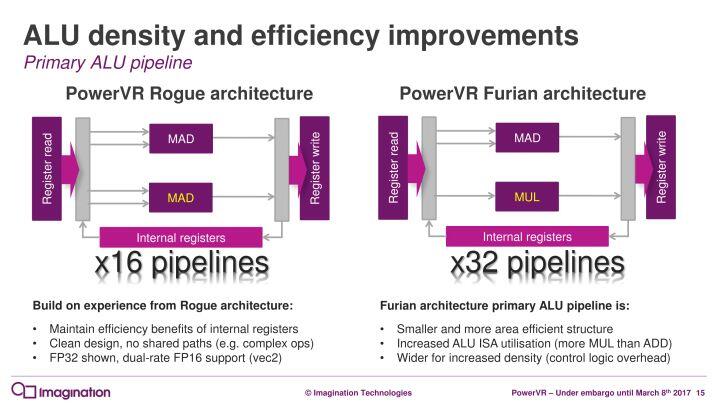

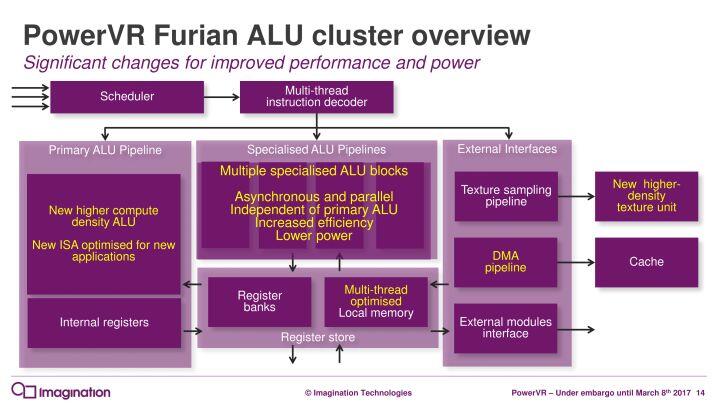

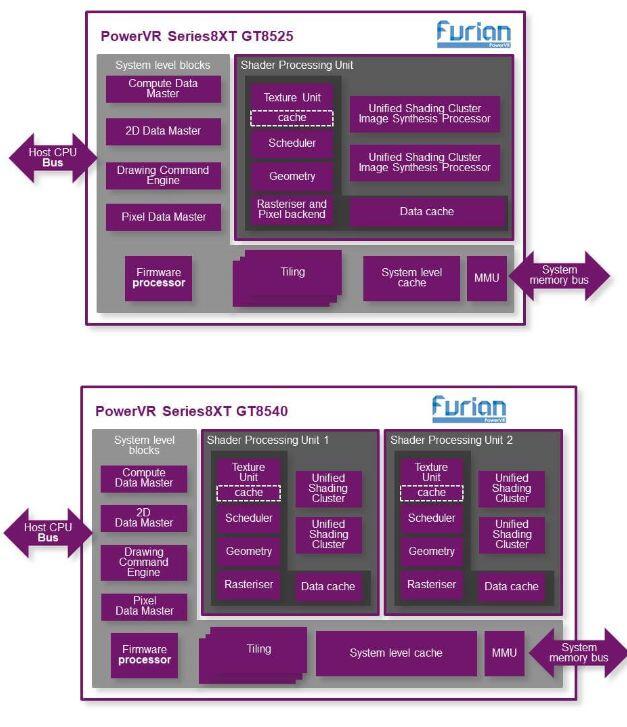

Furian的每条单独流水线内Shader ALU由Rogue一个SIMD通道含有两个FMA ALU，改为一个MAD ALU和一个MUL ALU，这样并行相乘，与Rogue相同数量的USC每时钟的运算量增加了50%。我们根据已发布的8XT来看，Furian每个USC集群由16级流水线扩展为32级流水线，还有一个改变明显之处是将两个USC集群包含在一个SPU(着色处理单元)内，整体集群少了，纹理单元就可以上去了，每时钟周期的双线性采样翻番到8个。这样算下来每个SPU(按PowerVR的意思相当于一个核心)含有64个FMA ALU和MUL ALU。可选配1-16个SPU(1-16个核心)。

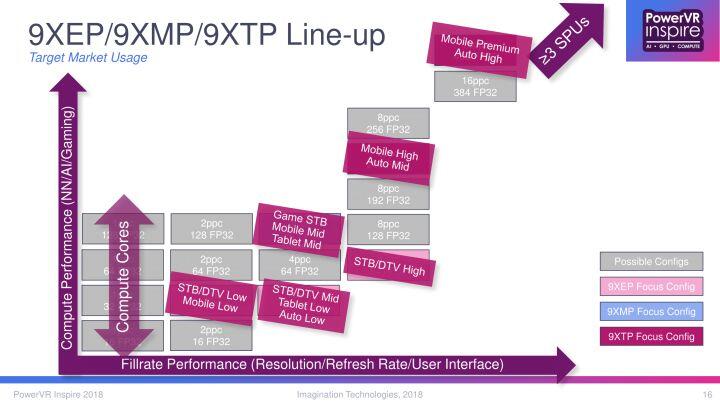

然后去年底又发布新一代Series9，其中最引人注目的是基于Furian架构的9XTP，这个就很恐怖了。贯穿整个设计的全面PPA优化，包括低级架构性的调优；为了显著增加FLOP密度，每个USC集群由8XT的32级流水线扩展为40级流水线，这样算下来每个SPU含有80个FMA ALU和MUL ALU；增加高达50%的fps/mm²密度，提升了游戏/基准计算密度；YUV加速到平面YUV的2和3倍；
Imagination Announces PowerVR Series9XTP, Series9XMP, and Series9XEP GPU Coreswww.anandtech.com

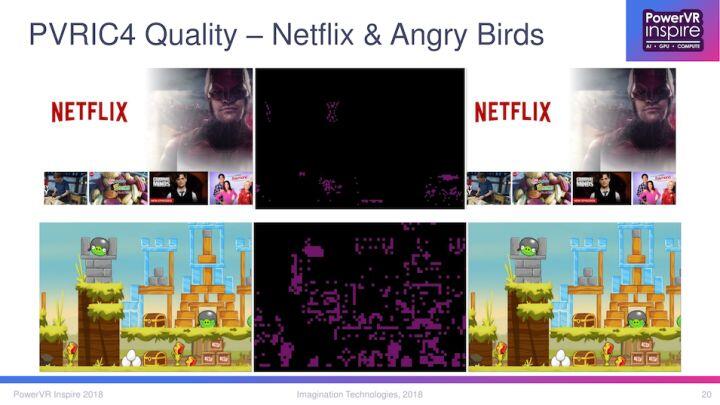

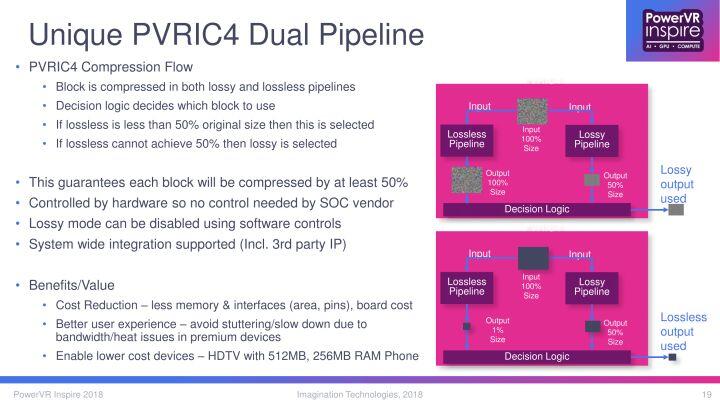

并通过PVRIC4视觉无损压缩功能降低带宽和增加缓存大小，这是新一代功能强大的图像压缩技术，且不会出现明显的图像质量损失。PVRIC4支持随机访问视觉无损图像压缩，确保带宽和内存占用节省至少50％，并使系统能够克服性能的带宽限制。不过视觉无损压缩不是无损压缩，而是让你视觉看起来无损的压缩，例如下面第二张图所示紫色这部分采用视觉无损压缩(视觉上看不出，但其实是有损的)，黑色部分仍然采用无损压缩。
全新的Series 9XTP多方面改进又给对手造成巨大压力，又一次与Mali、Adreno拉开非常大差距，下一代Adreno和Mali比较难追回这代差。预计6核心规模的9XTP性能超过苹果A12X没什么问题，而3核心规模的9XTP就能跟A12打得有来有回。
