关于SCI论文Figure图片，注意事项真的太多了，对于新手来说，稍不留神就是一个坑。

图片导出选什么格式？ 色彩模式选CMYK还是RGB？ 分辨率应该是多少？ 图片文件命名有什么规范？ 应该选择什么字体？ 图表内线条粗细有要求吗？ 文件大小要求是什么？ 标准尺寸该如何设置？ 不同类型的图片会有特殊的要求吗？ ……

本文把SCI论文Figure图片的注意事项，全都整理好了。包括插图基础常识、规范与工具下载三部分。这些看似简单的图像处理规范，每一个都关乎你的文章是否能顺利接收。

基础常识篇

1）矢量图与位图区别

计算机图像类型分两种：位图图像和矢量图形。

①位图：位图图像也称为点阵图像，位图是用我们称为像素的一格一格的小点来描述图像。当放大位图时，可以看见构成整个图像的无数单个方块。

常用处理工具：photoshop

特点：位图放大后会出现马赛克状（如清晰度不高的位图图像放大后会出现锯齿边缘）；色彩丰富可逼真表现自然界各类实物；占用的空间很大，颜色信息越多占用空间越大，图像越清晰占用空间越大。

文件格式：*.bmp、*.pcx、*.gif、*.jpg、*.tif、photoshop的*.psd等。

②矢量图：矢量图形又称为向量图形，内容以线条和颜色块为主。线条的形状、位置、曲率和粗细都通过数学公式进行描述和记录。

常用处理工具：CorelDRAW、Illustrator

特点：矢量图形与分辨率无关，将它缩放到任意大小和以任意分辨率在输出设备上打印出来，都不会遗漏细节或者影响清晰度，更不会出现锯齿状的边缘现象；色彩不丰富无法表现逼真的实物；占用的空间很小；适用于插图设计、文字设计和一些标志设计、版式设计等。

文件格式：Illustrator的*.AI、*.EPS和SVG、AutoCAD的*.dwg和dxf、Corel DRAW的*.cdr等。

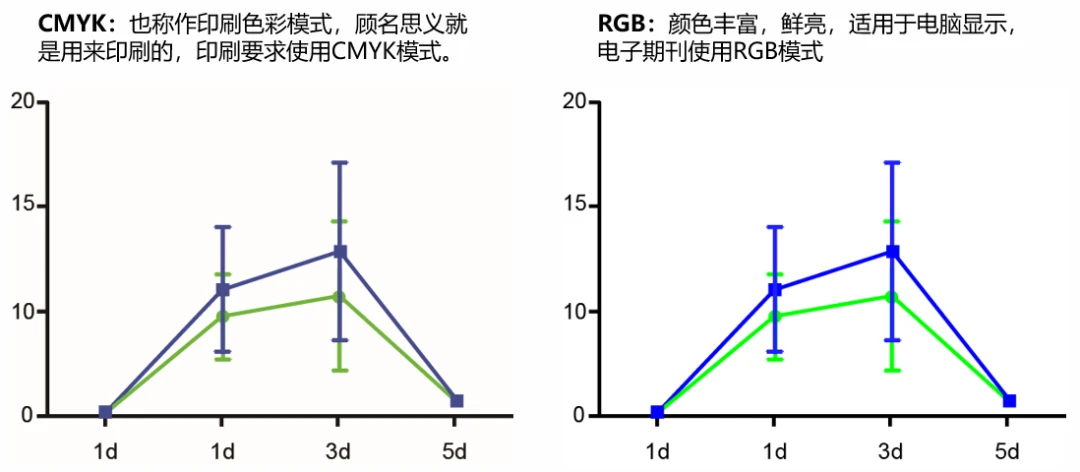

2）图像色彩模式设置

AI的色彩模式分为 CMYK和RGB 两种。

一般印刷要求使用CMYK模式，电子期刊使用 RGB 模式。

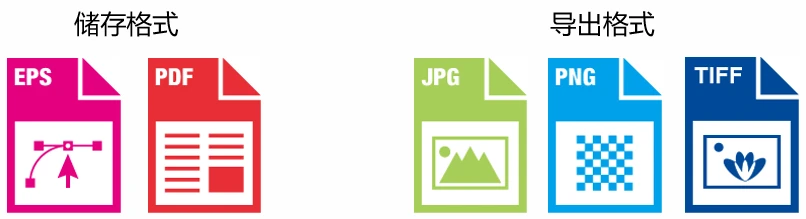

3）图像的储存与导出格式

论文图像的提交，包括储存格式以及导出格式。

一般EPS和PDF是最常用的存储格式，JPG、PNG和Tiff是最常用的导出格式。

EPS：EPS 是行业内输出储存图像的标准格式，可以在任何打印机上进行准确的效果呈现，EPS 格式的文件主要用途是用来输出储存图像，但不是最合适的最终显示在屏幕上的文件格式。EPS文件可以转换为PDF、TIFF、JPG、PNG图图像格式。

PDF：PDF与操作系统平台无关，PDF文件不管是在Windows、Linux还是在苹果公司的Mac OS操作系统中都是通用的。它保留了内容的布局，使不同组件独立，所有部分均可编辑，也可以分别编辑不同的组件内容（需要使用特定的编辑器，例如Acrobat Pro），使用的压缩方式不会损害文件的原始质量。PDF文件可以转化为TIFF、JPG、PNG图像格式。

JPG：有损压缩格式，可将文件的容量缩小几十倍，但压缩会对图片的色彩质量造成一定的损失；不支持多图层，不支持对原有组成部分的编辑。支持RGB、CMYK和灰度等色彩模式，是目前应用最广泛的图片格式。

PNG：生成文件的容量小，无损压缩，支持透明效果。

Tiff：无损压缩格式，可将文件容量缩小2-3倍，可保留图形的细节，因此是制版印刷行业优先选择的图形格式。支持RGB、CMYK和灰度等色彩模式，是目前应用最广泛的图形格式。

SCI插图制作规范篇

1）图像文件命名规范

为了让审稿人快速辨认以及找到对应的论文插图，提交的图像文件名有相应的规范。

①一般SCI杂志社要求的命名：Fig. 1 、Fig. 2、Fig. 3；

②若SCI杂志社无硬性要求时的命名：Figure 1 、 Figure 2、 Figure 3；

③非英文期刊使用命名：图1 、图2 、图3。

注意：如果1张图由几个部分组成，那么应该像下图一样，将几个部分合并在一张图上。可以在PS软件或者AI软件中将多个部分排版为一张图片后储存和导出文件进行提交。除非杂志有明确要求，否则切忌不要出现诸如Figure 1A、 Figure 1B、 Figure 1C、 Figure 1D的情况。

Ref：10.1016/j.ebiom.2019.03.045

2）图像上的字体要求

字体选择：中文（宋体或黑体）；英文（Arial或Times New Roman字体）；

字号：字号也就是字体大小，字号并没有严格限制，但整篇论文内的多幅插图中，同类型的文字部分的字体大小应保持统一。插图上的字号尽量选择7-12pt，插图上占篇幅最多的字体，建议选择7pt。

注意：如果投递英文期刊切勿使用中文字体，同时整篇论文中插图的字体应保持统一。

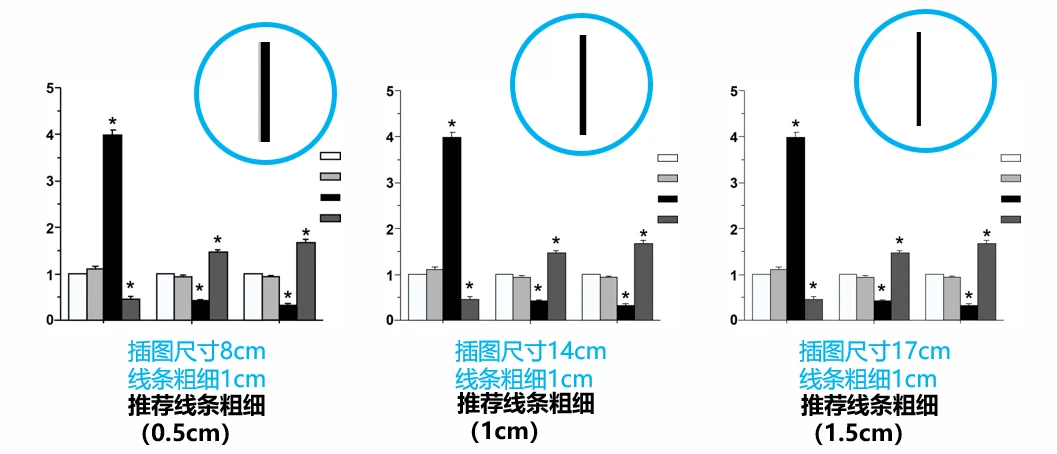

3）图表的线条粗细

线条图中坐标轴线条应使用黑色；线条粗细设置在0.5cm-1.5cm之间。如果线条过细，印刷时会出现断痕；线条过粗则会影响美观。因此图表坐标轴线条粗细应视插图尺寸的大小而定。

不可出现同一类型图标线条粗细不一的情况，同一类型图标线条需保持统一。

4）插图尺寸

目前的期刊多为分栏排版，分成左右两栏。

论文插图的排版多分成三种形式进行排版，包括：半版图（8cm）、2/3版图(14cm)、整版图（17cm），按此标准设置尺寸可以对所有期刊通用。

如果图片中包含多个部分，每个部分需要用a、b、c等标注。有的杂志要求使用大写的A、B、C等标注。

①半版图（8cm）

一张半版图可以包含一个或几个部分，算作一张图片。图片总宽度为8cm，不能<8cm；高度没有严格限制，但需要<20cm，图片左右需留少量出血边。

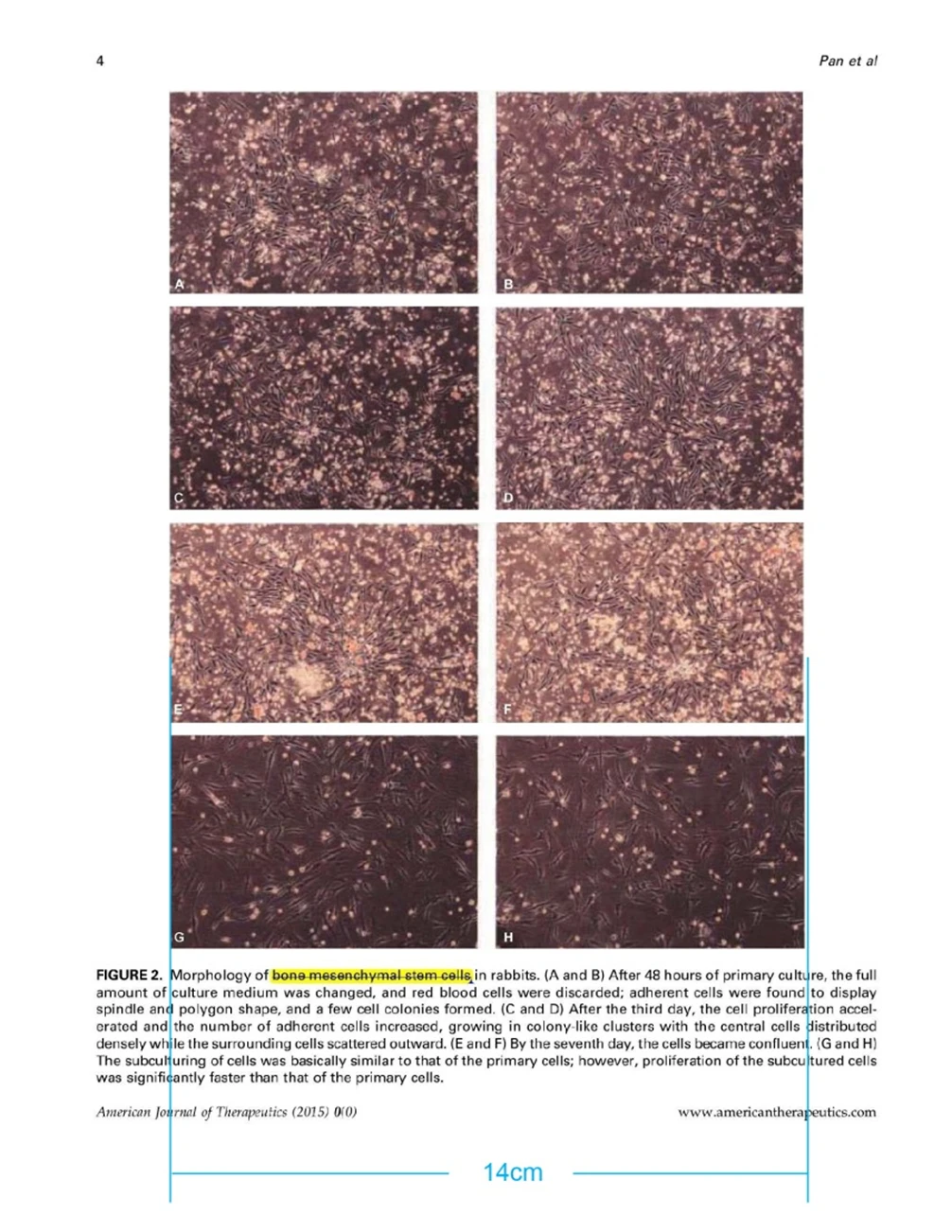

②2/3版图(14cm)

一张2/3版图可以包含一个或几个部分，算作一张图片。图片总宽度为14cm，高度没有严格限制，但需要<20cm，图片左右需留少量出血边。

③整版图（17cm）

一张整版版图可以包含一个或几个部分，算作一张图片。图片总宽度为17cm，高度没有严格限制，但需要<20cm，图片左右需留少量出血边。

5）图片压缩与文件大小

①图像文件大小

学术期刊稿约对单个图片文件大小有限制，超过上限会无法传输到投稿系统。

单个图片文件的大小最好不要超过10MB。

②图片压缩

为了便于投稿时插图文件尽量快速的上传传输，建议对于图片文件夹进行压缩。

在允许的范围内通过降低图片分辨率、合并图层、更改尺寸大小对图片体积进行缩小。

6）不同类型图片的要求

在论文中常见的图片类型包括线条图、灰度图、彩色图、机制模式图。

不同类型图片有不同的要求。

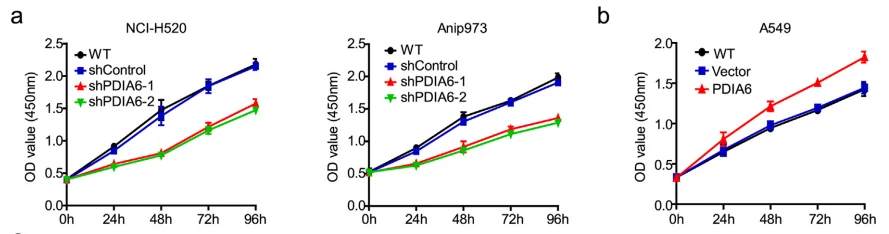

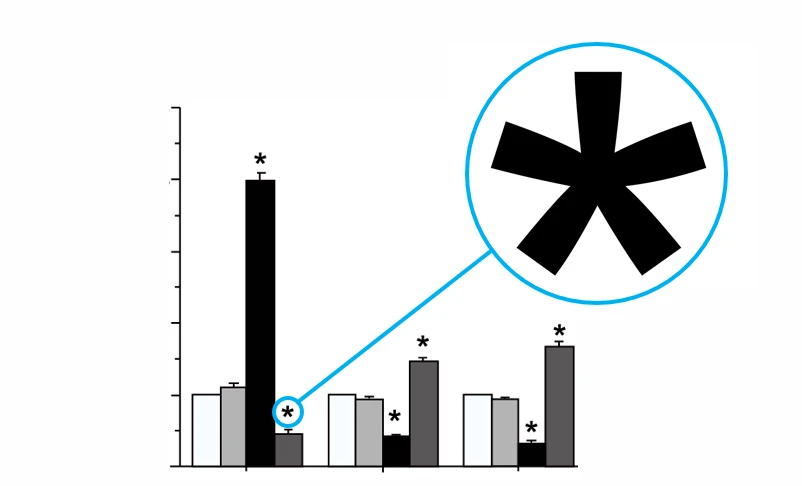

①线条图

线条图类型：包括流式图、生存曲线、散点图、柱状图、测序图等。

储存格式：EPS格式

导出格式：JPG/TIFF格式，分辨率600dpi-1000dpi

注意：图表坐标轴线条使用黑色，图表背景色以白色最佳。同一论文中不同插图间线条粗细保持一致性。同一论文中不同插图字体、字号保持一致性。

Ref：10.1016/j.ebiom.2019.03.045

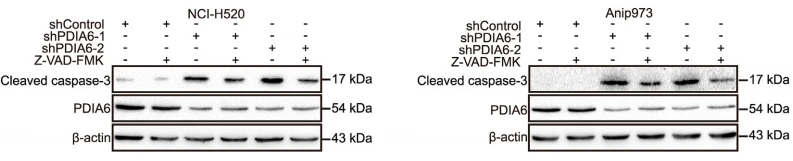

②灰度图

灰度图类型：包括黑白显示的照片类图，如电镜照片、电泳条带等。

储存格式：EPS格式

导出格式：JPG/TIFF格式，分辨率300dpi-500dpi

注意：内嵌的灰色图分辨率至少300dpi，文字尽量保持矢量特性

Ref：10.1016/j.ebiom.2019.03.045

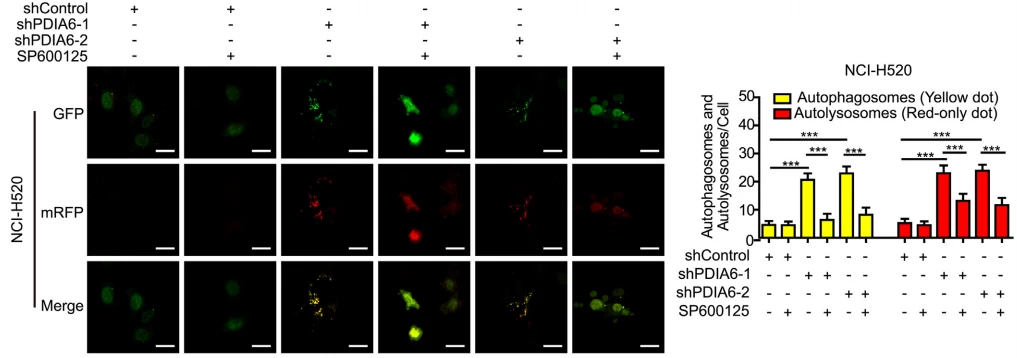

③彩色图

灰度图类型：包括动物照片、病理切片照片、荧光显微镜照片等。

储存格式：EPS格式

导出格式：JPG/TIFF格式，分辨率300dpi-500dpi

注意：嵌入的彩色图分辨率至少300dpi，文字尽量保持矢量特性

Ref：10.1016/j.ebiom.2019.03.045

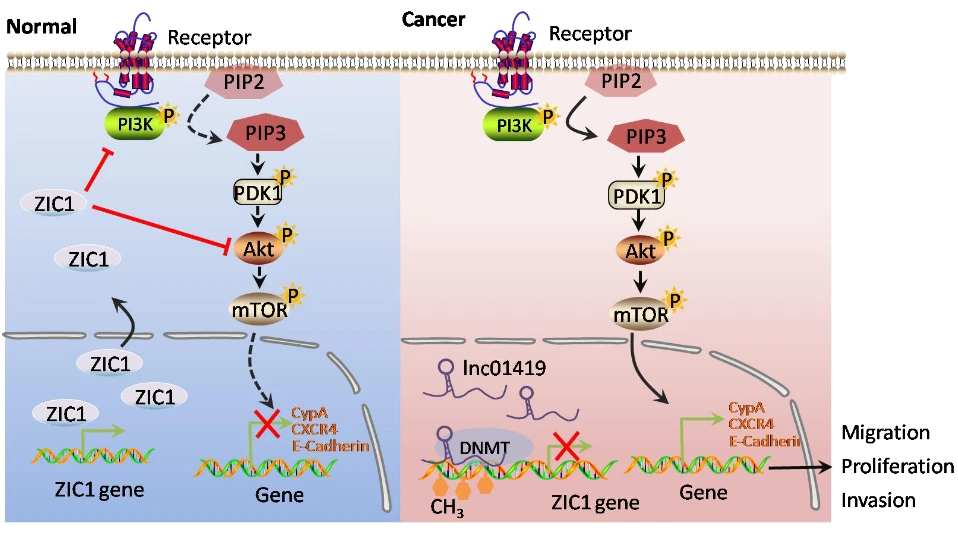

④机制模式图

机制图：是以辅助反映课题设计、研究机制、实验通路等机理或机制的彩图，所有经过绘制的插图均可归类为机制模式图。

储存格式：EPS格式；

导出格式：JPG/TIFF格式，分辨率至少500dpi。

注意：机制图可使用Illustrator或photoshop绘制（目前使用PowerPoint的也较多），根据绘制软件的不同，分成矢量图和位图两种，初学者建议用Illustrator绘制。

7）避免出现的做法

①图片未达到制定分辨率而使用图片编辑软件强行放大，这样虽然分辨率达到，但会导致图片显示模糊，不合乎要求。因此在原始图获取阶段就应该保存最高质量的原始图。

②直接将软件输出的线条或图表使用截屏软件截图后制作的插图，导致无法达到印刷分辨率。图表应该导出成矢量图格式然后再行插图制作。

SCI插图制作工具篇

SCI的论文图包括原理图、数据图、流程图三种，数据图内除了数据可视化图形，还会涉及到实验图片的处理与分析，还有组图的排版。

领取方式：关注福麦斯生物公众号，回复红色关键词

Photoshop：回复【绘图8151】

PowerPoint：回复【办公8150】

CorelDRAW：不能分享，懂的都懂

2）机制图绘制工具（生命科学领域画图专用）

PathwayBuilder：回复【绘图1124】

IBS 2.0：https://ibs.renlab.org/#/home

ScienceSlide：回复【绘图830】

Generic Diagramming Platform：https://gdp.renlab.cn/#/

BioRender：https://www.biorender.com/

3）生命科学领域矢量素材下载

Bioicons：https://bioicons.com/

SciDraw：https://scidraw.io/

SwissBioPics：https://www.swissbiopics.org/

Phylopic：https://www.phylopic.org/

Iconfinder：https://www.iconfinder.com/

Iconfont：https://www.iconfont.cn/

SMART：https://smart.servier.com/

4）数据可视化工具

Origin：回复【统计8152】

GraphPad Prism：回复【统计8152】

SigmaPlot：回复【统计8152】

IBM SPSS：回复【绘图8151】

5）流程图绘制工具

Visio：回复【绘图8151】

Diagrams：https://diagrams.mingrammer.com/

亿图图示：回复【绘图8151】

draw.io：https://www.drawio.com/

Xmind：回复【绘图8151】

在投递目标期刊之前，大家可以登录期刊网站，然寻找“for authors”字样的页面或链接，如“Information for Authors”等。其中有关于作者投稿做到的要求和说明。在其中寻找关于“figures”的内容。

以上就是对SCI插图规范的不完全总结，由于论文投稿往往不能一投即中，大多数会在被拒稿后重投其他期刊。为了不反复做插图，建议规范制作插图。
