hi，粉丝朋友们： 本节将使用perfetto的trace来巩固Vsync的源码分析的部分的流程。 具体抓取trace方法及相关操作建议：

a.抓取trace期间需要主要不能让画面一直刷新，因为这样一直刷新不方便看vsync的结束和开始

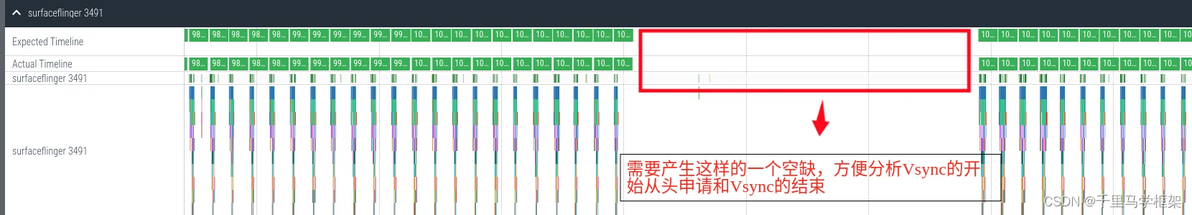

b.建议选着桌面，滑动桌面一下后停止1左右，再继续滑动，尽量让抓取的trace可以有如下图的间隔效果

c.需要在surfaceflinger中额外补充自己加的一些ATRACE代码方便追踪流程

1、app请求Vsync部分

这里我们回忆一下app的Vsync的申请，一般都是app主动申请的，一般都是应用端 Choreographer#scheduleVsyncLocked方法跨进程调用到Surfaceflinger端的requestNextVsync方法，具体trace如下图

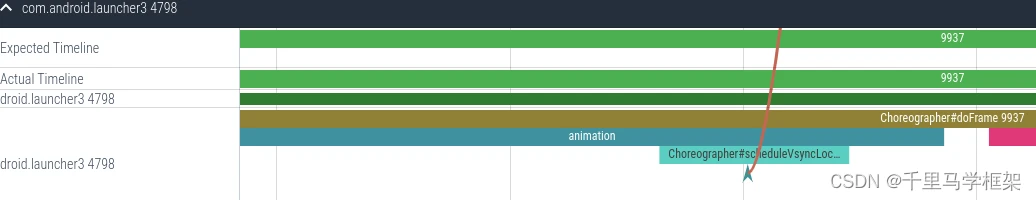

应用端如下：

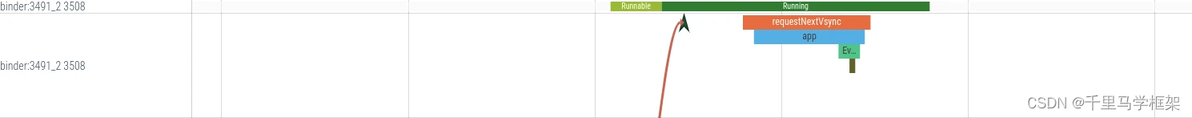

surfaceflinger作为服务端如下：

所有的Vsync逻辑其实就是从SurfaceFlinger的requestNextVsync方法开始的:

调用到了 mEventThread->requestNextVsync(this); 代码如下

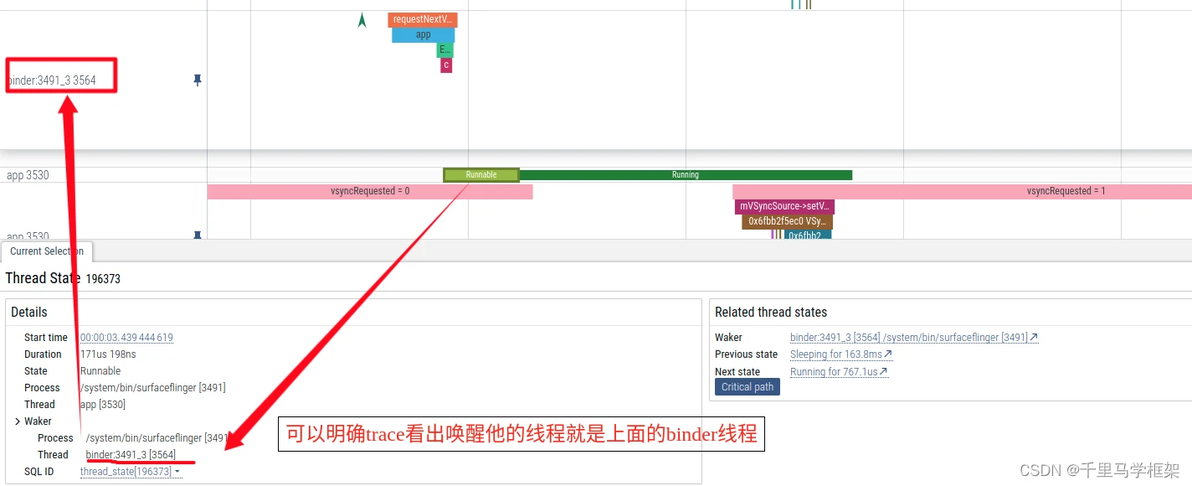

这里都会吧vsyncRequest变变成Single，最重要mCondition.notify_all()会唤醒一直等待的EventThread的线程，让他继续执行： 这里唤醒也可以通过perfetto看出来：

对于的代码：

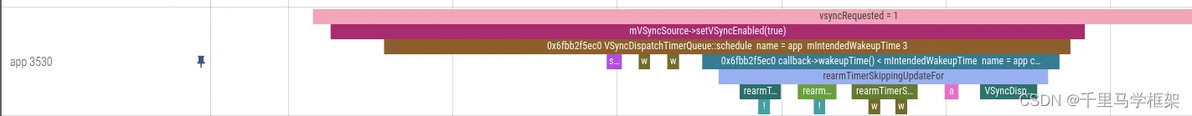

EventThread的执行情况如下：

这里发现主要业务在  mVSyncSource->setVSyncEnabled(true)代码中，这里面开启了一系列的vsync计算和定时任务

大概上面可以看出调用栈如下：

----》VSyncSource->setVSyncEnabled(true)

----》 VSyncDispatchTimerQueue::schedule

----------》rearmTimerSkippingUpdateFor

--------------》setTimer  这样就完成了设置定时触发操作，具体这里不进行详细讲述定时这部分，因为较为复杂需要单独章节，这里大家只要知道最后获取了自己app的vsync触发时间targetTime，定时器设置了到时间就触发，回调相关的timeCallback方法。  到此就EventThread就执行到了等待定时等待状态，等待定时时间的到来。

2、Vsync时间到了后触发timeCallback

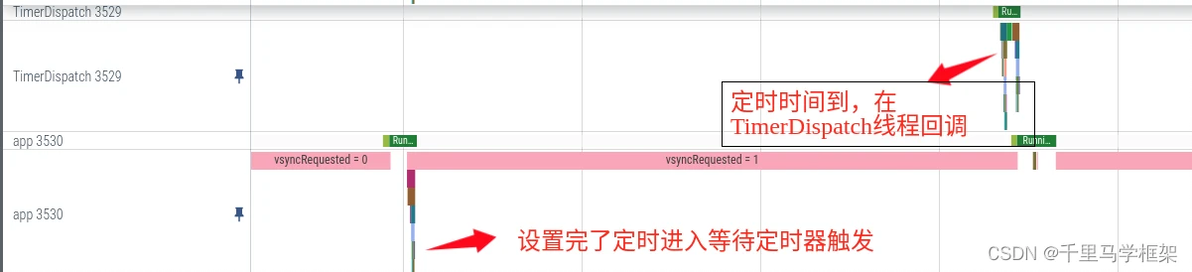

上面步骤的定时器触发后，回调执行是在单独的TimerDispatch线程，具体trace的体现如下：

来看看timeCallback里面又干啥了,代码如下：

主要干的几件事如下：

1、遍历3个类型vsync看看谁是有定时任务的，比较wakeupTime和intentedTime符合回调情况

2、符合回调情况的，会调用executing清除定时器，和wakeupTime，并吧intentedTime设置成很大数字

3、继续下一个rearmTimer定时任务

4、回调相关类型vsync，vsync到来

上面四个任务就是TimeDispatch完成的。 这里要注意一下mCallbacks这个变量哪来的，是怎么对应刚好就是app，appSf，sf，3个vsync的呢? mCallbacks都是通过这个方法register来注册的：

那么什么地方调用注册呢？实在构造VSyncCallbackRegistration时候

那么这个VSyncCallbackRegistration是在什么时候构造的呢？

对于sf是在MessageQueue中进行的：

对于EventThread如下代码进行的：

那么上面就知晓各自的callback在哪里了。

接下来这里重点关注一下回调vsync部分的任务，app类型的vsync回调任务代码如下：

frameworks/native/services/surfaceflinger/Scheduler/DispSyncSource.cpp的CallbackRepeater的callback方法：

这里的mCallback在哪里赋值的呢？

重点看看 DispSyncSource::onVsyncCallback方法：

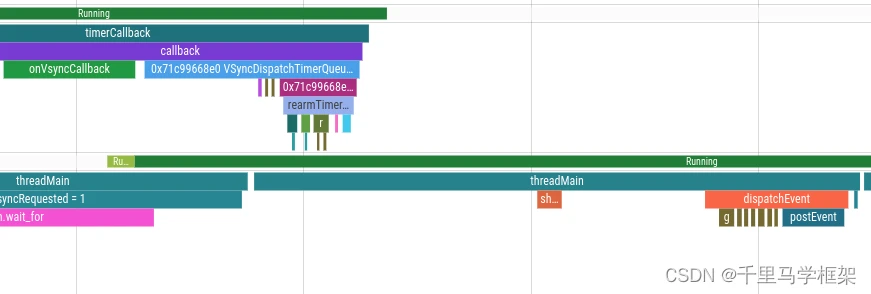

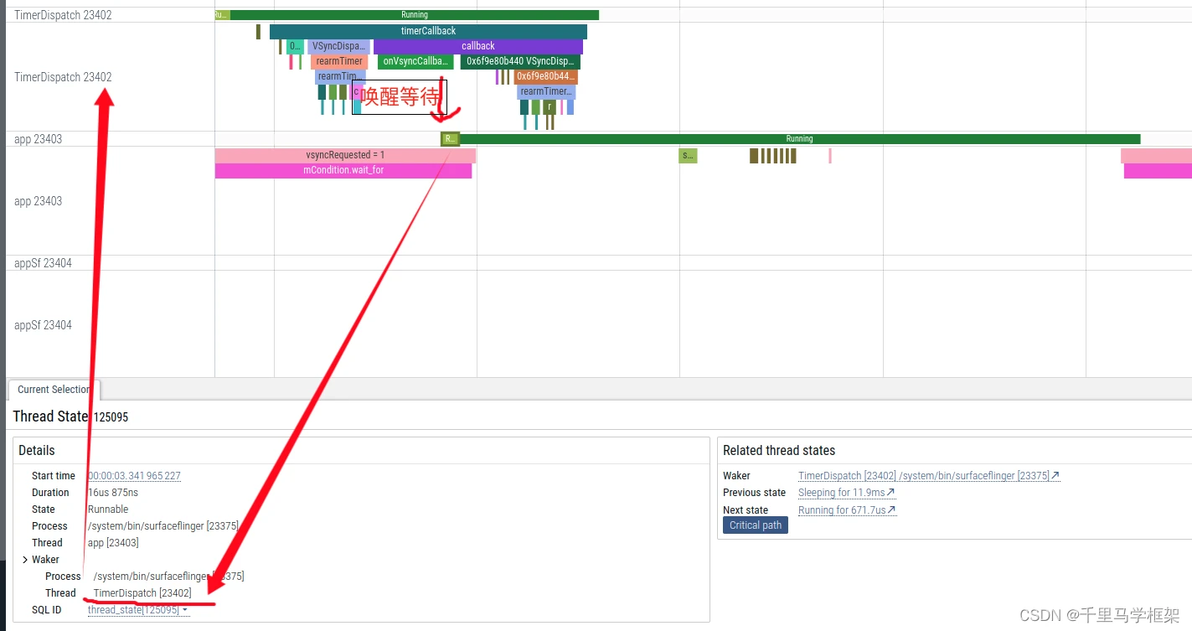

但是这里唤醒App的EventThread后trace中没看到具体干啥活，因为我们没有加相关ATRACE，加上一下相关TRACE如下：

明显看到这里其实就是开始派发Vsync相关的Event到app端。

callback这里除了onVsyncCallback之外，下一步就是执行新的一次schedule进行相关的定时触发Vsync任务。 代码就是上面callback方法的

这里面又回到最开的是设置定时器任务了，启动下一个vsync的定时，这里其实就可以知道，也就是app发起第一次的vsync请求，一般都会有两个vsync定时任务哈。

3、app的vsync继续请求和sf的vsync申请

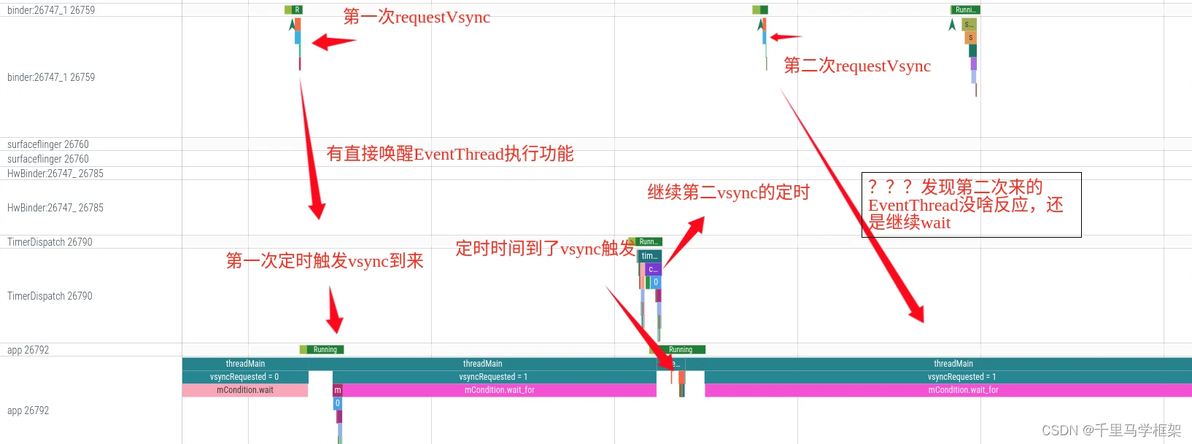

针对上面分析的已经知道了第一次的app请求vsync情况，但是一般app都是会很多次的vsync连续请求，因为比较少见就一次刷新情况。那么看看产生连续的vsync请求会是什么样。

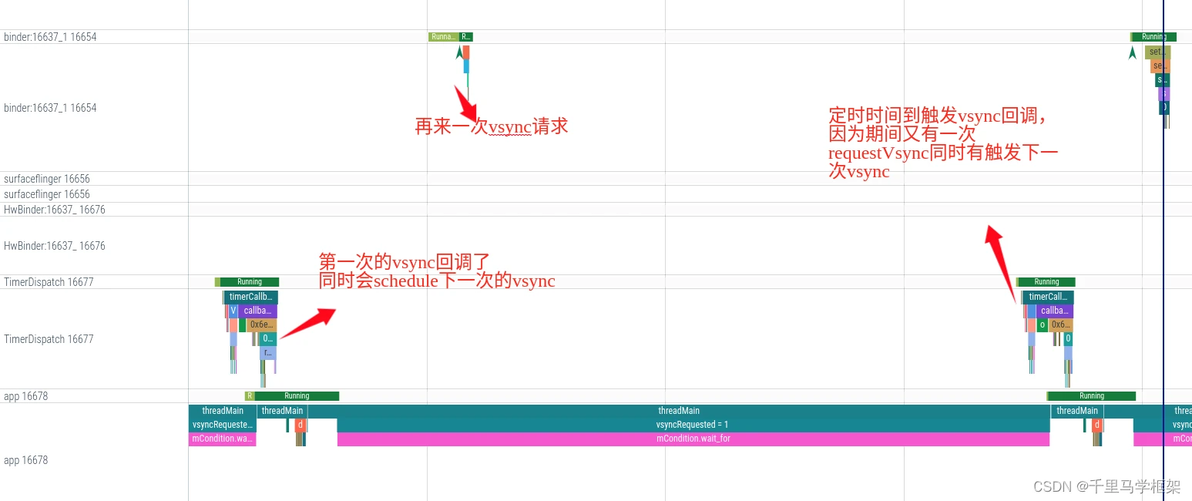

明显看到第二次的requestVsync就和 第一次不一样了，这个时候的并没有唤醒app的EventThread线程。因为前面代码就说了这个情况

也就是一旦Vsync的定时器启动后，EventThread的线程就会阻塞，知道定时器时间到了才会继续执行，后面的app的requestVsync根本不会唤醒。

那么他的唤醒靠谁呢？当然是靠第一次timeCallback时候的定时器触发啦

那么app的vsync就是这样循环只要不断有app的requestVsync，那么SurfaceFlinger的Vsync呢？

首先我们得知道sf的vsync也是由app层面进行queuebuffer后，通过跨进程setTransactionState方法调用到SurfaceFlinger端，SurfaceFlinger端会检测transation是否有相关的变化，有变化则触发申请vsync信号：

上面的调用关系都很简单，没啥业务,直到调用到了dispatch的schedule才是核心

来看看核心方法callback->schedule是怎么计算的这个wakeup等重要参数的：

核心方法是nextAnticipatedVSyncTimeFrom，这个方法很复杂，大家先把他当做个功能黑盒，后面会带大家详细分析。

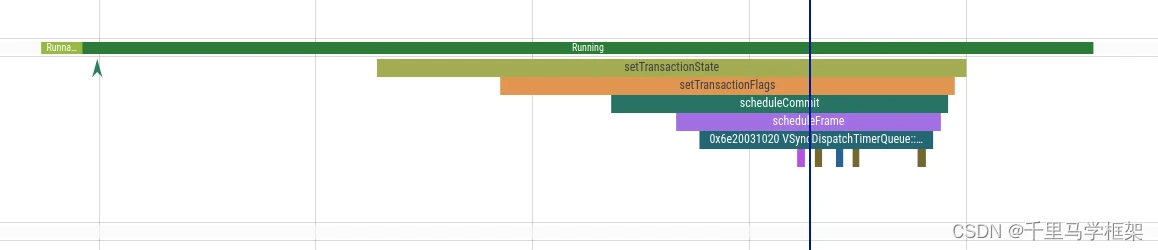

所以Sf接收到跨进程transaction的请求后申请vsync，计算出来的vsync时间，从而得出wakeupTime，一般这里的wakeupTime会大于前面app Vsync时候定时的wakeupTime，所以这里不会进行任何的定时。 结合trace看看vsync的情况： sf的vsync申请触发部分情况：

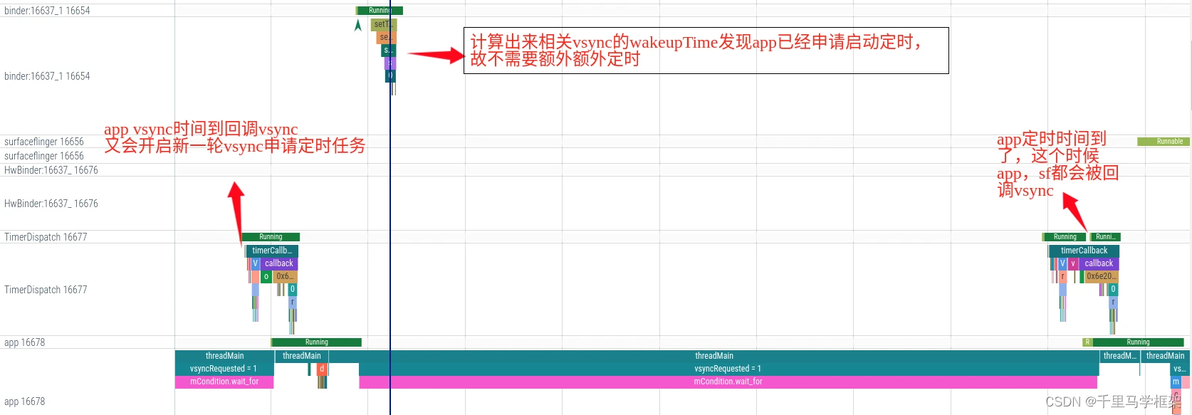

和app vsync一起合作的解释部分：

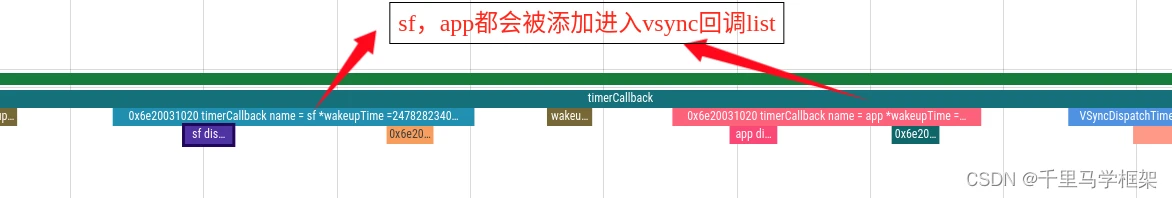

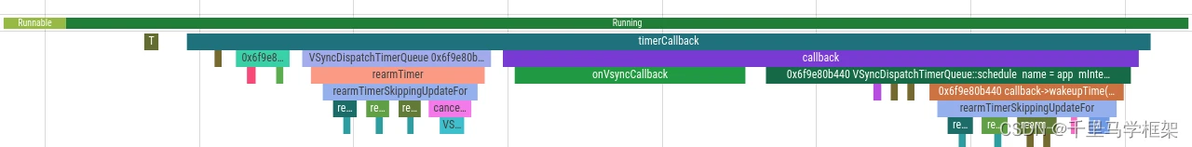

这里展开一下app ，sf都被回调的trace，对应的代码就是上面的timeCallback方法：

4、app vsync结束部分

vsync有申请就肯定有结束，不可能app没有申请情况下，vsync还一直不断的运行，这样对于系统的功耗影响巨大，而且也是无用功，所以vsync坚持的原则就是有需要用时候app主动申请，不需要了就停止。 上面只分析了vsync怎么开始的，接下来分析vsync的结束部分逻辑

逻辑是如下情况：

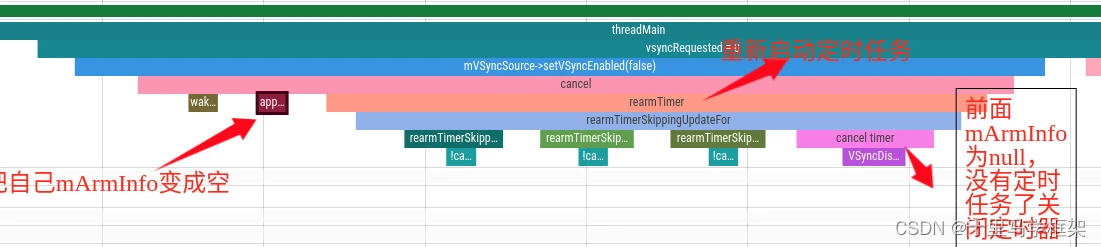

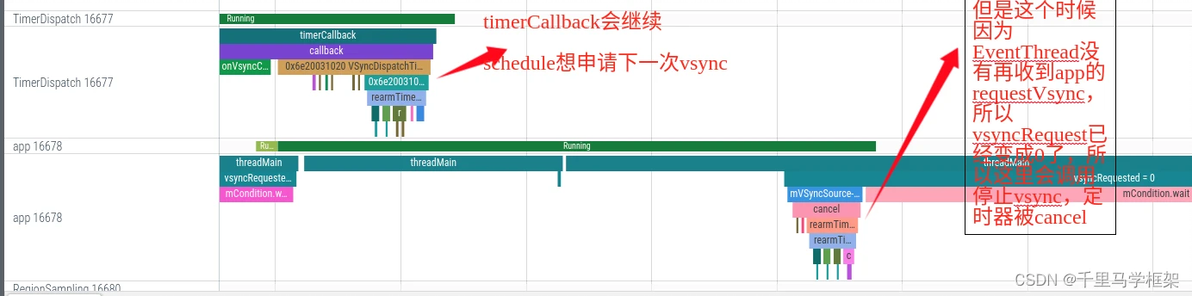

关闭定时器步骤trace：

该部分对应核心代码回顾： app的EventThread执行时候，会把vsyncRequest变成0，代表没有app的vsync请求了

总结如下：

1、EventThread最核心的vsyncRequest是app进行requestVsync进行改变成Single

2、vsync定时时间到会回调触发EventThread加入个event，event就是来派发Vsync事件给具体的connection即app，通过socket方式

3、消费了event同时，需要吧前面app设置的vsyncRequest变成SingleSuppressCallback

4、下次如果vsync再次触发，但是没见到新的app吧vsyncRequest变成Single,如果还是上次的SingleSuppressCallback，那么vsyncRequest就变成了None，变成None之后就会调用   mVSyncSource->setVSyncEnabled(false)关闭vsync
