Openipc fpv开源高清图传 复用监控成品硬件清单
本文收录硬件是根据目前官方FPV项目已支持主控芯片、感光元件型号（固件发布页面https://github.com/OpenIPC/firmware/releases/tag/latest 含有-FPV.tgz、-VENC.tgz后缀；或者安装指南页面https://openipc.org/supported-hardware/featured 有‘固件版本’可选择‘FPV’），在网络、网店中搜索所得资料进行了整理。
安防市场巨大，个人收集难免缺漏，读者可根据支持主控+感光元件自行查找更多产品；或根据下面产品图片到旧货市场低价捡漏。欢迎来openipc-fpv QQ群一起交流分享：904031209
高清图传的硬件：天空端【网络摄像头---特定usb无线网卡】 <<<5~5.8G无线信号>>> 地面侧【特定usb无线网---跑Linux的设备--HDMI--高亮显示屏/FPV眼镜/USB接手机】
飞控串口连接摄像头可实现飞行数据OSD叠加到视频显示。
要数据链路双向，实时控制飞行任务？看图2
目录
Openipc fpv开源高清图传 复用监控成品硬件清单... 1
一、200万像素网络摄像头模组... 2
1.1 雄迈IVG-G2S [推荐]openipc/wiki和OpenIPC/sandbox-fpv/全套文档，最省心... 2
1.2 雄迈IVG-85HF20PY-S. 2
1.3 无牌IM20S07,63元摄像头 [群友已实测]. 3
摄像头模组使用小贴士：... 4
二、500万像素网络摄像头模组... 5
2.1 雄迈IVG-G5S [推荐]openipc/sandbox-fpv有对应文档... 5
2.2 雄迈85HG50PYA. 6
2.3 雄迈IVG-G6S. 6
2.3 安佳MC-L12 openipc/sandbox-fpv有推荐但暂未看到firmware更新FPV.tgz或venc.tgz固件... 7
三、800万像素网络摄像头模组... 9
3.1 安佳MC800S [推荐]官方支持的最强硬件，高画质超低延迟... 9
四、地面端设备... 10
4.1 树莓派... 10
4.2 NVR网络硬盘录像机 [推荐]与项目开发组同方案，openipc/sandbox-fpv有使用文档... 10
4.3 Linux小主机... 10
4.4 笔记本电脑运行Ubuntu系统... 11
一、200万像素网络摄像头模组
主要是海思HI3516EV200+索尼IMX307，或者高科GK7205V200+索尼IMX307。解析力1920x1080p@30fps。
HI3516ERBCV200 简称HI3516EV200。GK7205RNCFV200简称GK7205V200。两者性能等同。
1.1 雄迈IVG-G2S [推荐★★★☆☆] wiki全套文档，最省心
200W像素，丝印BLK16EV2-0307-38X38 -B V1.01，主控GK7205V200 + imx307。
产品手册：https://www.xiongmaitech.com/product/product-detail/198/200/490
Oipc-FPV项目使用wiki：https://github.com/OpenIPC/sandbox-fpv/blob/master/notes_start_ivg-g2s.md
1.2 雄迈IVG-85HF20PY-S
200W像素，丝印BLK16EV2-3070-38X38 -B V1.01, 主控Hi3516EV200 + imx307 ，原厂固件同IVG-G2S。
产品手册：https://www.xiongmaitech.com/product/product-detail/198/200/422
1.3 无牌IM20S07,63元摄像头 [推荐★★★☆☆]群友已实测
200万像素，购买关键字：GK7205V200 + IMX307 （淘宝、咸鱼都有），板载的flash是16MB的恰好满足要求。
Oipc-FPV项目使用说明: https://github.com/OpenIPC/sandbox-fpv/blob/master/notes_start_ivg-g2s.md
摄像头模组使用小贴士：
模组配套使用需购买M12接口镜头、镜头座。
镜头：选用对应XXX万像素解析力的；焦距1.8-2.1mm的适合FPV大广角,视角 170~150°；光圈大的好
镜头座：最简单的650滤光M12接口镜头座，螺丝间距20mm。 也可用使用ir-cut双滤光切换座，修正白天偏色问题，提升夜晚亮度，比最简座子略重略高。
二、500万像素网络摄像头模组
主要是海思HI3516EV300+索尼IMX335，或者高科GK7205V300+索尼IMX335，或者星宸ssc30kq+索尼IMX335。解析力2560x1440@30fps、1920x1080p@60fps。
2.1 雄迈IVG-G5S [推荐★★★★☆]openipc/sandbox-fpv有对应文档
500万像素,GK7205V300+ 500 万 1/2.8"IMX335， 丝印F20210313V E358874或者F20210227V E358874，有些有BLK16EV3-M535-38X38 0408205861 -S V1.01, 有的有IVG G5S .
产品手册：https://www.xiongmaitech.com/product/product-detail/198/200/497
Oipc-FPV项目使用说明：https://github.com/OpenIPC/sandbox-fpv/blob/master/notes_imx335_gk7205v300.md
2.2 雄迈85HG50PYA
500万像素, Hi3516EV300+ 500 万 1/2.8"IMX335，丝印BLK16EV3-0335-38X38-B v1.01 BK+20190330 +V
产品手册：https://www.xiongmaitech.com/product/product-detail/198/247/406
2.3 雄迈IVG-G6S 推荐★★★★☆
600万像素,GK7205V300+1/2.8"IMX335，丝印BLK7205V3-M535-38X38 -A2 V1.01 。与IVG-G5S相比多了扩展口，使用与其基本一致

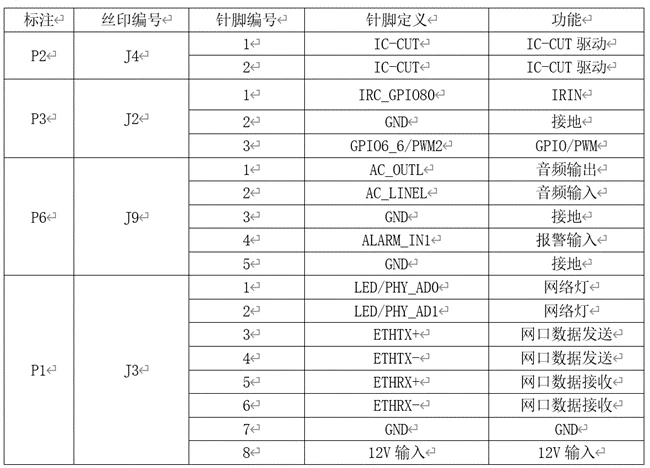

接口图参考IVG-G5S
2.4 安佳MC-L12 ★★★☆☆
openipc/sandbox-fpv有推荐但暂未看到firmware更新FPV.tgz或venc.tgz固件
500万像素，SSC30KQ+ 1/2.8" IMX335 ，丝印SSC3XXX_IMX3XX
固件刷写指南：https://openipc.org/cameras/vendors/sigmastar/socs/ssc30kq?mac= &cip=192.168.1.10&sip=192.168.1.254&net=eth&rom=nor8m&var=fpv&sd=nosd
三、800万像素网络摄像头模组
主控是星宸SigmaStar SSC338Q + 索尼IMX415。解析力4K@3840x2140

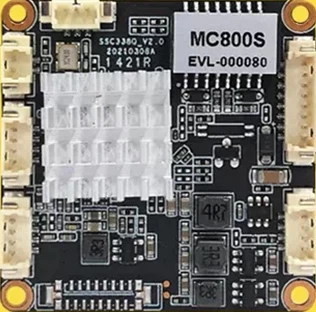

3.1 安佳MC800S [推荐★★★★☆]官方支持的最强硬件，高画质超低延迟
800万 SSC338Q+IMX415，主控板与镜头板分体设计。
产品手册：http://www.anjvision.com/product/90-cn.html
固件刷写指南：https://openipc.org/cameras/vendors/sigmastar/socs/ssc338q
四、地面端设备
4.1 树莓派
前有openhd数字高清图传跑linux服务所依赖的树莓派，openipc fpv改进用ipc摄像头本身芯片跑linux，但是地面端还是可以使用树莓派的，毕竟对wfb 无线广播链路支持比较成熟。
4.2 NVR网络硬盘录像机 [推荐]与项目开发组同方案，openipc/sandbox-fpv有使用文档
可用主控芯片为海思HI3536DV100、EV100的nvr，可实现硬件VDEC解码 摄像头venc编码的视频流。

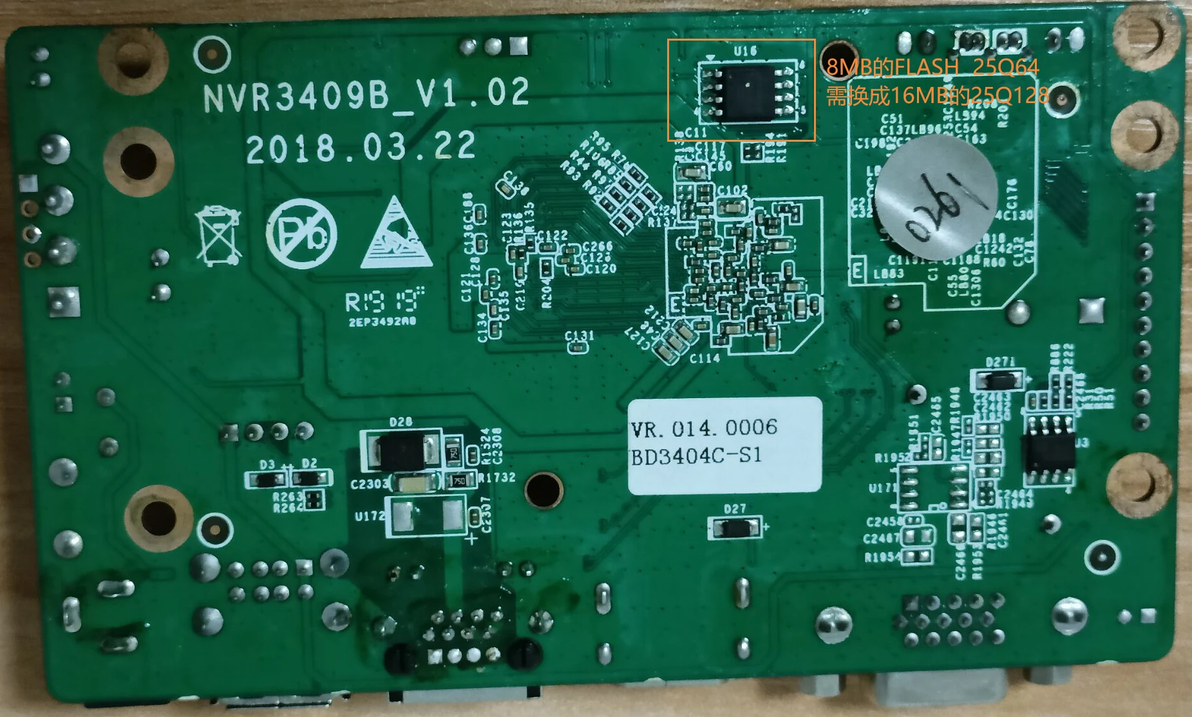

挑选硬件需检查flash 芯片是否为16MB，或自行更换如W25Q128JVSIQ 或同sop8封装的16MB flash闪存芯片。
开发者使用的型号是 雄迈NBD8010S-KL V2,基于HI3536ERBCV100,闪存16MB ,运行内存2G(256MB) DDR3 RAM，有HDMI显示接口、2xUSB接口、1个网线接口。性能配置足够，体积特别小 可用外挂在FPV眼睛上。但是要110一片
Openipc fpv是低成本，秉承节约精神在二手海量的监控设备里找，找到个全新20包邮的nvr主板，基本一致，8M 16M闪存随机发货？没事2元买个W25Q128闪存换上！内存1G(128MB)? 没事应该也够用！ 体积稍大？ 不碍事！
【闲鱼】https://m.tb.cn/h.5jJ88DJ?tk=pYVRWdnELac CZ3457 「快来捡漏【搭载hi3536drbcv100 全新功能齐全】」
使用说明：https://github.com/OpenIPC/sandbox-fpv/blob/master/en_notes_start_hi3536ev100.md
优先看这个11.12出的最新 https://github.com/OpenIPC/wiki/blob/master/en/fpv-nvr.md
11.13最新消息，3536DV100解码1080p60 已达上限，开发组正在适配sigmastar星宸ssc芯片、和goke国科芯片的nvr 更高性能主控，以期望实现更高分辨率和刷新率输出。
4.3 Linux小主机
电视盒子、开发板、广告机，谁还没有个低功耗的设备刷linux当服务器呢！
50元内有中端性能魔百盒电视盒子（主控晶晨S905L3A、2G+16G）。 此方案用的人少
需要使用Ubuntu系统，一般是https://github.com/ophub/amlogic-s9xxx-armbian/ 中release的lunar版对应Ubuntu最新代号。
Oipc-fpv使用参考官方wiki： https://github.com/OpenIPC/wiki/blob/master/en/fpv-gs-ubuntu.md
4.4 笔记本电脑运行Ubuntu系统
能充分使用电脑硬件性能，实现高分辨率、刷新率。
Oipc-fpv官方wiki： https://github.com/OpenIPC/wiki/blob/master/en/fpv-gs-ubuntu.md
2023.11.8
xi0n9FPV初次编写
