培正直流电表pzem-017如何esphome接入Homeassistant

我PZEM-017已经测试完毕。测试结果如下：这个是测直流的，用在电池端口比较好用，用在光伏端测光伏不好用，经常发生数据丢失，卡死等现象。

接入方法两种：一种是加上485转ttl，a=a,b=b,然后rx-tx对着接，（不行对调）可以用；第二种是丢掉原厂的485，直接从光藕上面到数据，这个是我从国外的教程里面调回来的，（他们原来的还要加上拉电阻什么的，但是不加也能用），他们接的方法是tasmota+mqtt。

先说方法一：一个tasmota+mqtt接入的，这个类似于pzem-004,方法他们有教程，不说了，这个简单易懂。数据也比较多。今日昨天数据都有；

第二种方法是是esphome,用原生esphome的api写入代码，esphome也写有一个platform,叫pzemdc,网址如下：
https://esphome.io/components/sensor/pzemdc.html?highlight=pzemdc，很简单。

ESPhome的代码：（前面的板子，密码自己补填写）

web_server:
  port: 80

button:
  - platform: restart
    name: system_reboot

time:
  - platform: sntp
    id: pezmsolar_time

uart:
 tx_pin: GPIO1
 rx_pin: GPIO3
 baud_rate: 9600
 stop_bits: 2

text_sensor:
- platform: wifi_info
  ip_address:
   name: system_ip
  mac_address:
   name: system_mac

sensor:
- platform: pzemdc
  current:
    name: pezmsolar Current
    disabled_by_default: false
    force_update: false
    unit_of_measurement: A
    accuracy_decimals: 3
    device_class: current
    state_class: measurement
  voltage:
    name: PZEMSOLAR Voltage
    disabled_by_default: false
    force_update: false
    unit_of_measurement: V
    accuracy_decimals: 1
    device_class: voltage
    state_class: measurement
  power:
    name: PZEMSOLAR Power
    disabled_by_default: false
    force_update: false
    unit_of_measurement: W
    accuracy_decimals: 1
    device_class: power
    state_class: measurement
  energy:
    name: PZEMSOLAR Energy
    disabled_by_default: false
    force_update: false
    unit_of_measurement: kWh
    accuracy_decimals: 3
    device_class: energy
    state_class: total_increasing
  #更新频率时间
  update_interval: 20s
  #地址
  address: 0x01

以上是代码，自己调试修改。

如果用在电池端：可以设计一个soc，方法类似：

#第6个字段Lambda匿名函数，solar effiency发电效率，单位是%，1050是总设计功率，id后面是实时功率
 - platform: template
   name: "sl_effiency"
   unit_of_measurement: '%'
   update_interval: 5s
   lambda: |-
     return ((id(${device_name}_p).state /1050) * 100.00);

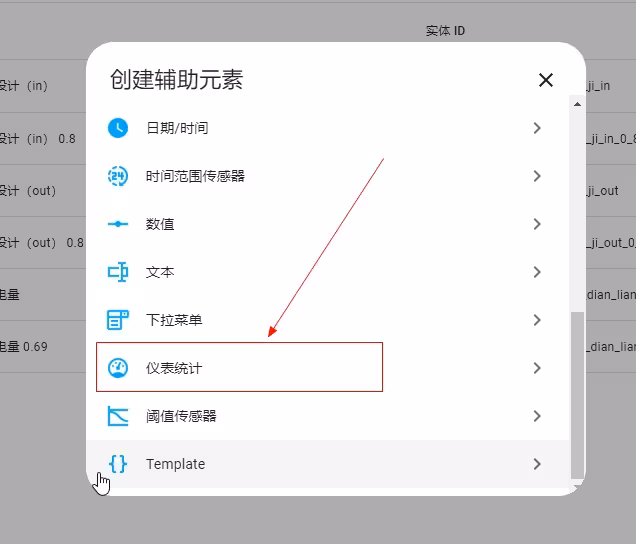

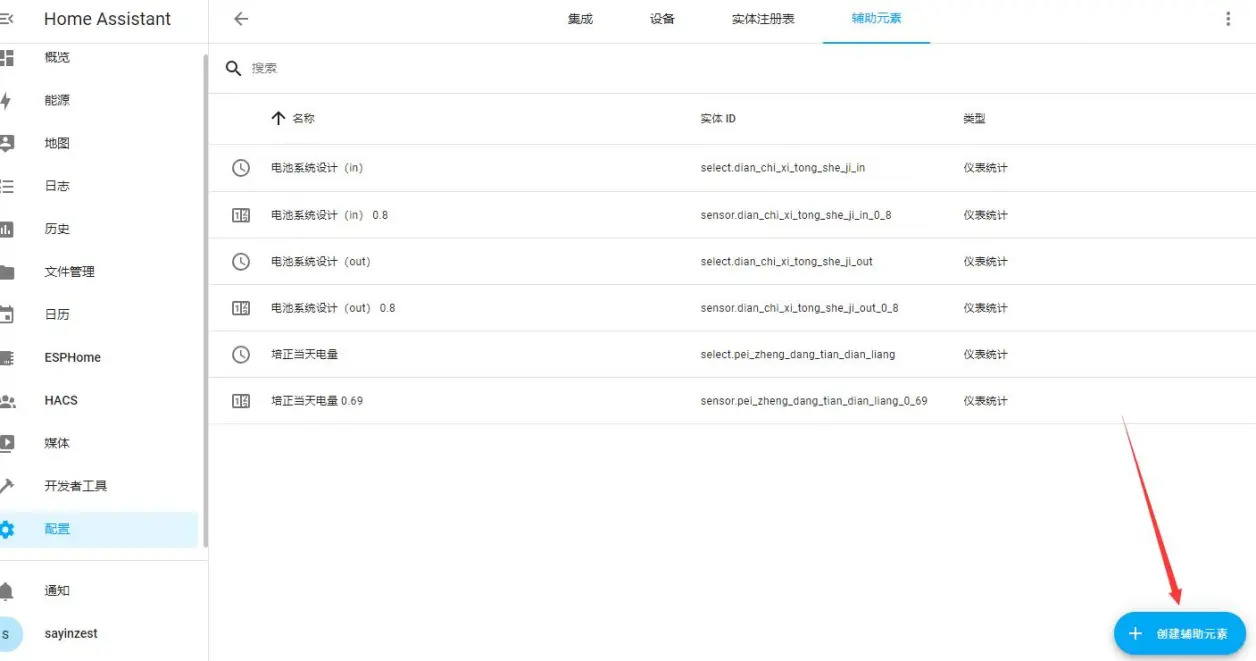

如果上面的energy是累计的，你可用辅助元素来增加一个当日的电量，

如果要装入能源模块，还要增加id之类的。看他们的log的要求。

如有需求，欢迎交流。

联络方法在第一篇稿。
